Назначение микроомметра Ф4104-М1:
Микроомметры Ф4104-М1 (далее по тексту - микроомметры) предназначены для измерения сопротивления постоянному току.
Описание микроомметра Ф4104-М1:

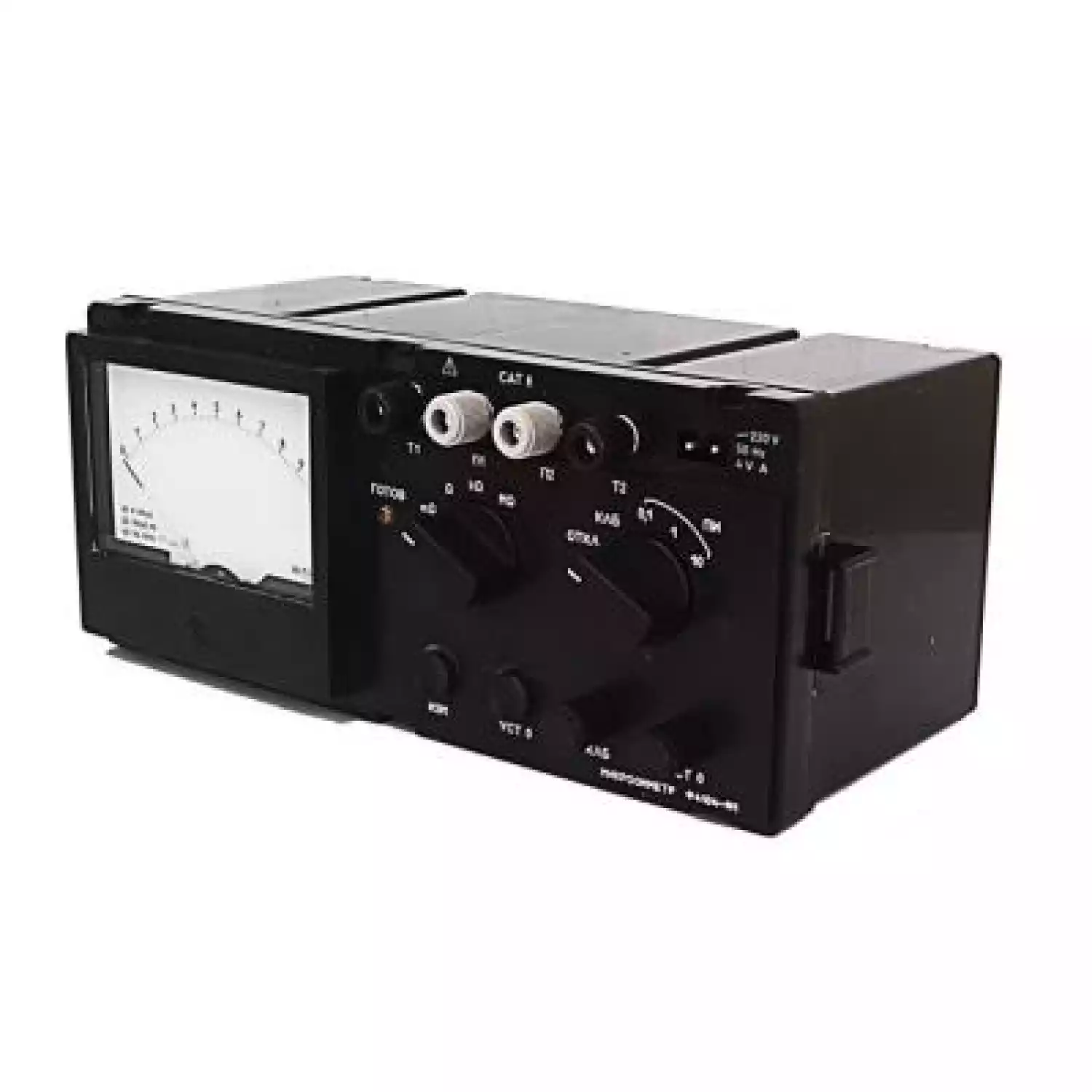

Принцип действия микроомметров основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.Микроомметр выполнен в пластмассовом корпусе со съемной крышкой и ремнем для переноски. В нижней части корпуса расположен отсек для установки блоки питания или химических источников тока. На лицевой панели расположены отсчетное устройство, зажимы для подключения электродов, органы управления и индикации, розетка для подключения микроомметра к сети переменного тока напряжением 220 В. Микроомметр состоит из следующих основных узлов: блок питания, стабилизатор тока, измерительный усилитель с фильтром НЧ. генератор синхронизирующих импульсов.
Технические характеристики микроомметра Ф4104-М1:
Метрологические характеристики
|
|||
Диапазон измерений |
Ток в измеряемом сопротивлении А |
Длительность импульса измерительного тока, мс. не более |
|
Минимальные |
Максимальные |
||
0-100 мкОм: 0 - 1 мОм; 0-10 мОм |
3 |
4 |
160 |
0 - 100 мОм: 0 - 1 Ом: 0-10 Ом |
0,6 |
0,8 |
800 |
0 - 100 Ом; 0 - 1 кОм; 0-10 кОм |
0,6·10-3 |
0,8·10-3 |
Постоянный ток |
1 |
0,6·10-6 |
0,8·10-6 |
Постоянный ток |
Технические характеристики
|
|||
Классы точности: - на диапазоне 0-100 мкОм - на диапазонах 0-1 мОм, 0-10 мОм. 0-100 мОм. 0-1 Ом - на остальных диапазонах |
4.0 2.5 1.5 |
||
Время установления рабочего режима, мин. не более |
1 |
||
Продолжительность непрерывной работы, ч. не менее |
8 |
||
Время перерыва до повторного включения, мин. не менее |
5 |
||
Мощность, потребляемая от сети переменного тока, В·А, не более |
4 |
||
Питание: -от химических источников постоянного тока (девять элементов АЗ73) напряженим, В -от внешнего источника переменного тока напряжением. В |
от 10.5 В до 15 В 220 ± 22 |
||
Чатота питающей сети, Гц
|
50 ± 0.5 или 60 ± 0.5 |
||
Рабочие условия применения: - диапазон рабочих температур. °С' - относительная влажность при 30 °С без конденсации. % |
от минус 30 до плюс 50 до 90 |
||
Габаритные размеры, мм. не более |
305 х 125 х 155 |
||
Масса, кг. не более |
2.3 |
||
Средняя наработка на отказ, ч |
10000 |
||
Средний срок службы, лет |
1 |
Комплект поставки Ф4104-М1
№ |
Наименование |
Количество |
1 |
Микроомметр Ф4104-М1 |
1 |
2 |
Шнур |
1 |
3 |
Щуп |
2 |
4 |
Сумка |
1 |
5 |
Зажим |
2 |
6 |
Руководство по эксплуатации |
1 |
