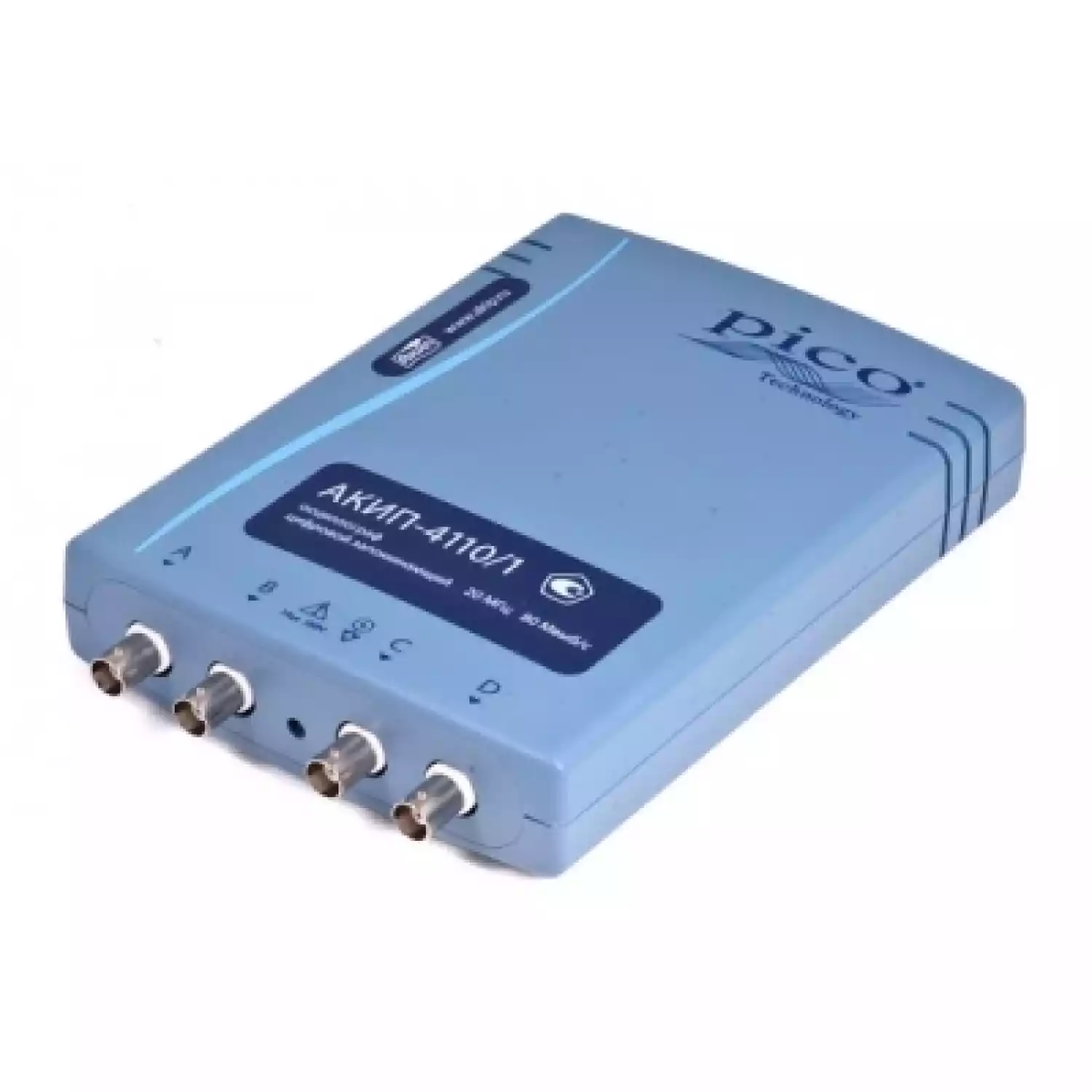

АКИП-4110/1 - USB-осциллограф цифровой запоминающий
Артикул: 15300

АКИП-4110/1 - USB-осциллограф цифровой запоминающий

Артикул: 15300
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4110/1

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4110/1 - USB-осциллограф цифровой запоминающий: 12 мес.



Назначение прибора:

АКИП-4110/1 - USB-осциллограф цифровой запоминающий - 4 канала, частота дискретизации 80 МГц в двухканальном режиме (40 МГц в 4-хканальном режиме).



Особенности осциллографа АКИП 4110/1:

  • «2 в 1»: осциллограф, анализатор спектра;
  • Число вх. каналов: 4;
  • Полоса пропускания: 20 МГц;
  • Макс. частота дискретизации: 80 МГц, эквивалентная 20 ГГц;
  • Объем памяти: 32 М на канал;
  • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
  • Быстрое преобразование Фурье (БПФ);
  • Пиковый детектор, усреднение, послесвечение;
  • Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
  • Интерфейс USB, ПО под ОС WIN XP SP2 и Vista;
  • Питание и управление по USB от внешнего ПК;
  • Масса 500 г.



Технические характеристики осциллографа АКИП4110/1:

Канал вертикального отклонения

Полоса пропускания (-3 дБ)

20 МГц (10 МГц для Коткл. 50 мВ/дел.)

Число каналов

4

Коэффициент отклонения (Коткл)

10 мВ/дел ... 20 В/дел, плавная регулировка

Погрешность установки Коткл

±1%

Время нарастания, не более

<17,5 нс

Входное сопротивление

1 МОм (±2%) / (20 ±2 пФ)

Максимальное входное напряжение

100 Вср.кв.

Режимы работы

Канал 1(2), инверсия канала 1 (2)

Канал горизонтального отклонения

Коэффициент развертки (Кразв)

100 нс ... 200 с/дел

Погрешность установки Кразв

±50 ppm

Джиттер

не более 10 пс

Режимы работы

основной, окно, ZOOM окна, X-Y

Синхронизация

Источники синхросигнала

канал А или B

Расширенный запуск развертки

Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия

Режим запуска

автоколебательный, ждущий, однократный, отсутствует

Аналого-цифровое преобразование

Разрешение по вертикали

12 бит (16 бит в режиме увеличения разрешения ERES)

Максимальная частота дискретизации (однократный сигнал)

80 МГц в 2-х канальном режиме

20 МГц в 4-х канальном режиме

Эквивалентная частота дискретизации

20 ГГц

Длина записи (на канал)

32 М

Внутренний буфер

0 ... 1000 осциллограм (запись и воспроизведение)

Интерполяция

линейная, sin x|x

Режимы сбора данных

выборка, усреднение, послесвечение

Курсорные измерения

Функции

DU, DT, 1/DT

Автоматические измерения

По вертикали

пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка

Анализатор спектра

Диапазон входных частот

0 ... 20 МГц

Количество точек (интервал)

1.048.576

Индикация спектрограммы

амплитуда, удержание пика, среднее значение

Тип окна наблюдения

прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Внешний дисплей

Разрешение

до 4000 точек по горизонтали (перестраиваемое разрешение)

Стиль отображения

реальное время, цифровое окрашивание, аналоговая интенсивность

Общие данные

Источник питания

от ПК по шине USB, 200 мА

Интерфейс

USB 2.0 (совместимый с USB 1.1)

Системные требования к ПК (мин.)

Процессор класса Pentium II (или выше), ОС - MS Windows XP (SP2) / Vista, ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО, порт USB 1.1 (USB 2.0)

Рабочие условия

Температура: +5 °C … +45 °C
Влажность: 5% ... 80% при +25 °C(без образования конденсата)

Габаритные размеры

200 х 140 х 35

Масса

0,5 кг



Комплектация осциллографа АКИП-4110/1:

  • Кабель USB для соединения с ПК – 1 шт.;
  • Осциллограф АКИП-4110/1 – 1 шт.;
  • Программное обеспечение – 1 шт.;
  • Пробник - 4 шт.;
  • Руководство по эксплуатации – 1 шт.
