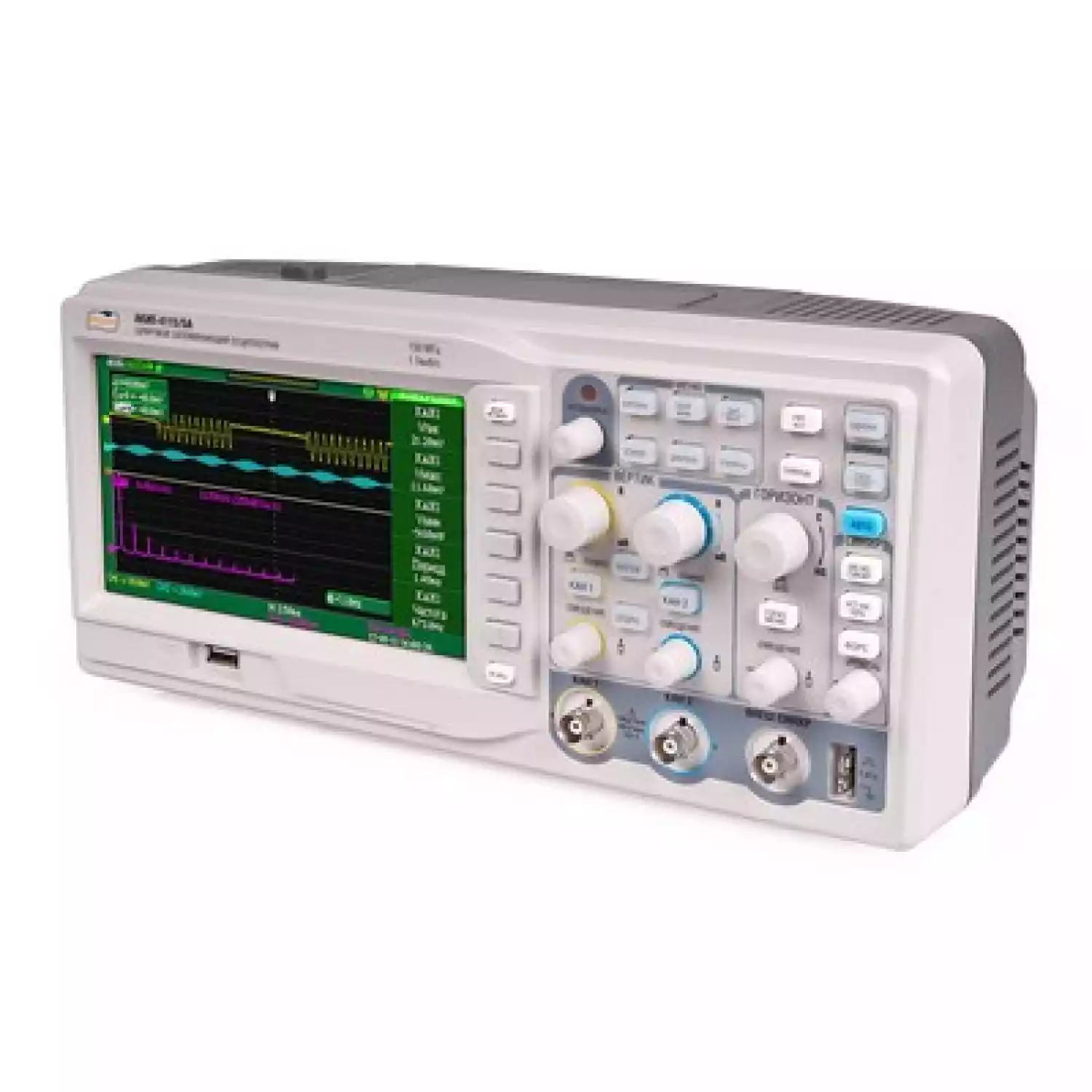

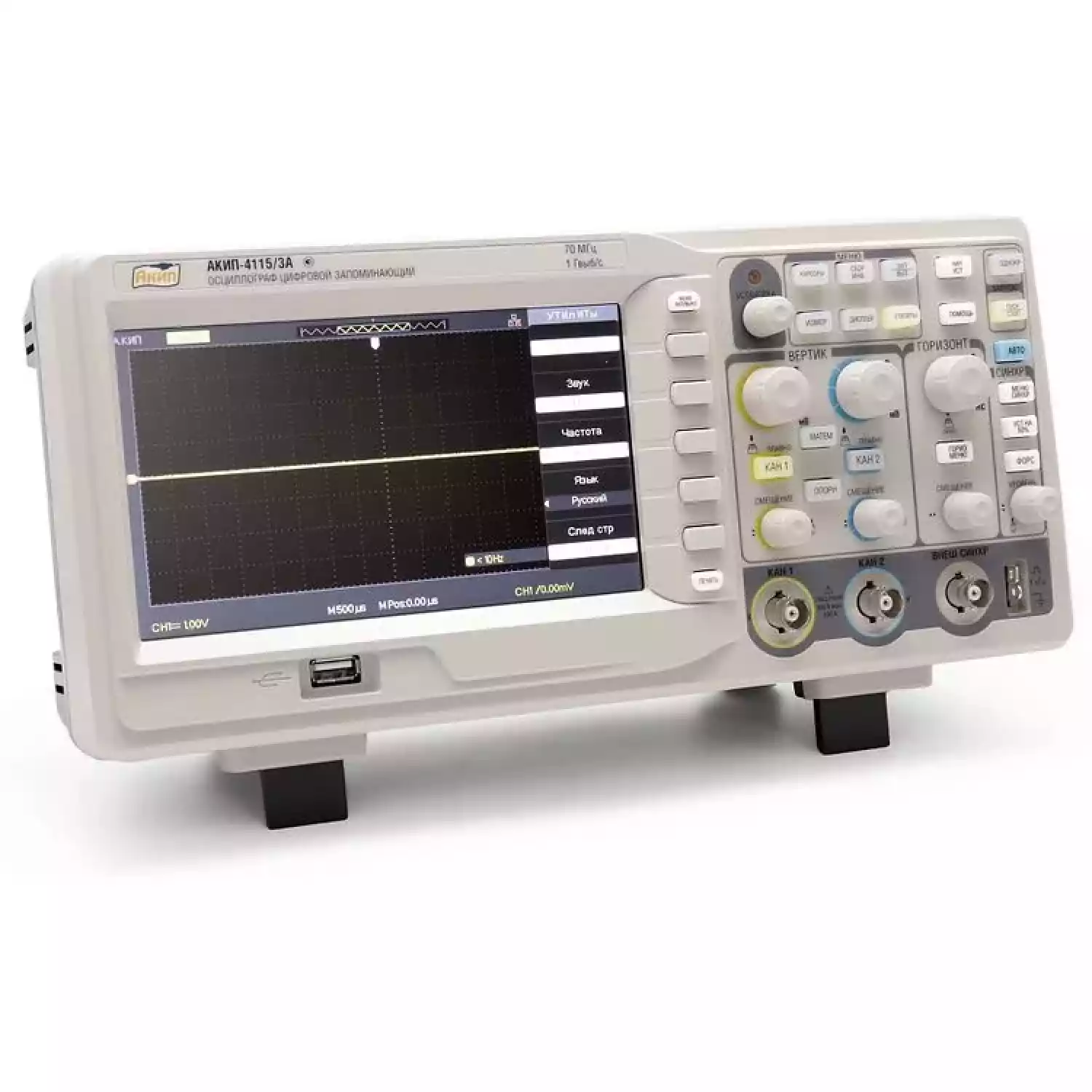

АКИП-4115/3А - цифровой запоминающий осциллограф
Артикул: 15279

АКИП-4115/3А - цифровой запоминающий осциллограф

Артикул: 15279
Под заказ
Срок поставки от 7 дней
40 317 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4115/3А

Описание: Прибор для измерения сигналов

АКИП-4115/3А - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.



Особенности осциллографа АКИП4115/3А:

  • Количество каналов: 2
  • Полоса пропускания 70 МГц
  • Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
  • Макс. объем памяти: 2 МБ
  • Интерполяция: Sin X/х, линейная
  • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Автоматические (до 32-х параметров) и курсорные Δ-измерения
  • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
  • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
  • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
  • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
  • Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
  • Интерфейс: USB 2.0 для управления и записи данных (2), RS-232



Технические характеристики осциллографа АКИП4115 3А:

Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…70 МГц
Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3%
Время нарастания (не более) 5,8 нс
Входной импеданс 1 МОм/13 пФ
Макс. входное напряжение 400 В пик-пик (х10); кат I
Связь по входу Открытый, закрытый, земля
Коэффициент деления 1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 5 нс – 50 с/дел
Погрешность установки Кразв. 0,01%
Режимы работы Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала Каналы 1, 2, внешний
Режимы запуска развертки Автоколебательный, ждущий, однократный
Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Макс. частота дискретизации 1 ГГц - 1 канал500 МГц - 2 канала
Эквивалентная частота дискретизации 50 ГГц
Интерполяция Линейная, Sin X / X
Объем памяти на канал быстрая память: 20 кБ (40 кб при объед. каналов)длинная память: 1 МБ (2 МБ при
объед. каналов)
Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление
(1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы ручной, автоизмерения, слежение (трэк)
Виды измерений ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее,
с.к.з., выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности

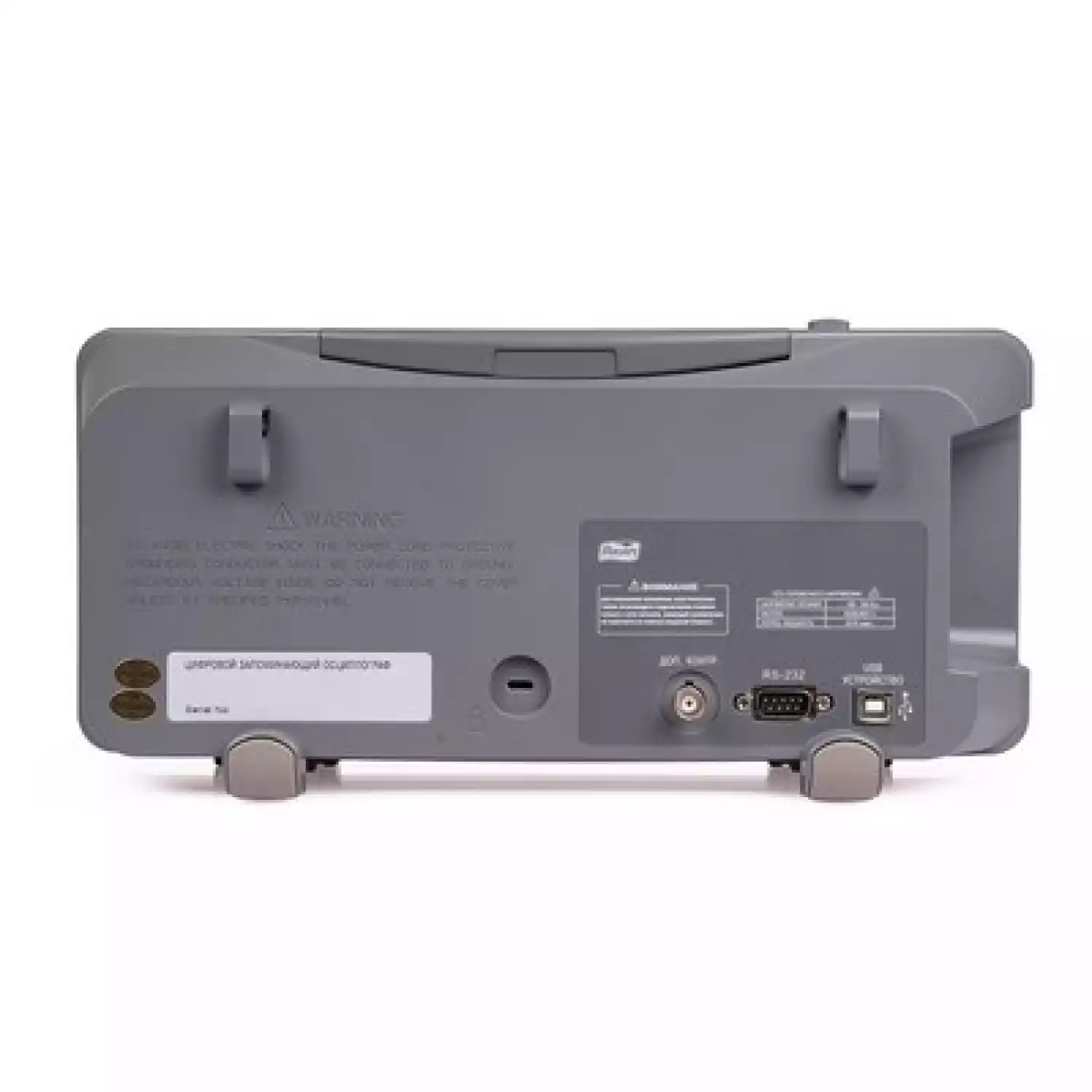

Интерфейс На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для
дистанционного управления
Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры
(ФВЧ, ФНЧ, полосовой, режекторный)
Документированиерезультатов Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля.
Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания 100…240 В (± 10 %), 50 Гц
Габаритные размеры 323 × 136 × 157 мм;
Масса 2,5 кг



Комплектация осциллографа АКИП-4115/3А:

  • Осциллограф АКИП-4115/3А;
  • Шнур питания;
  • Делитель 1:1/1:10 – 2 шт.;
  • Руководство по эксплуатации;
  • ПО EasyScope3.0/АКИП (1CD) – 1 шт.
