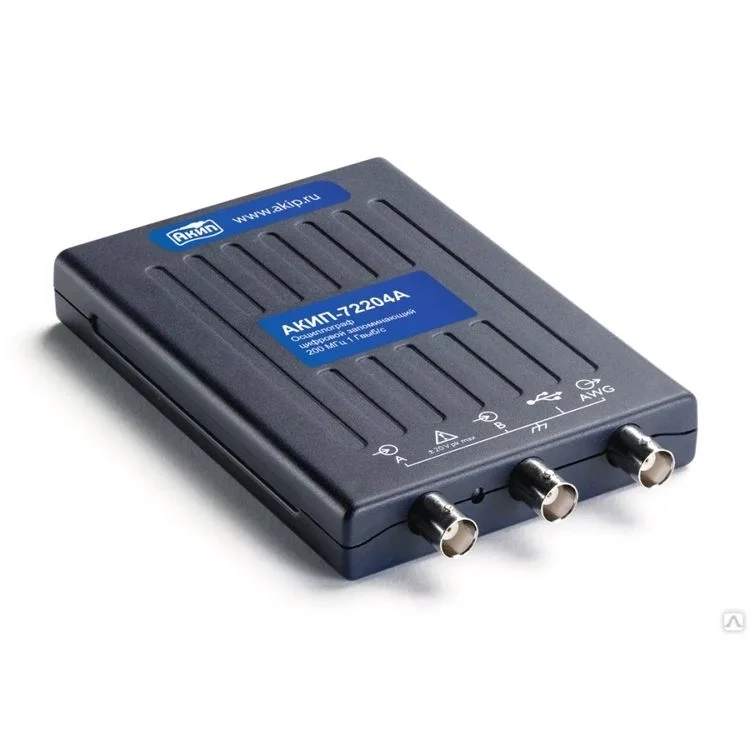

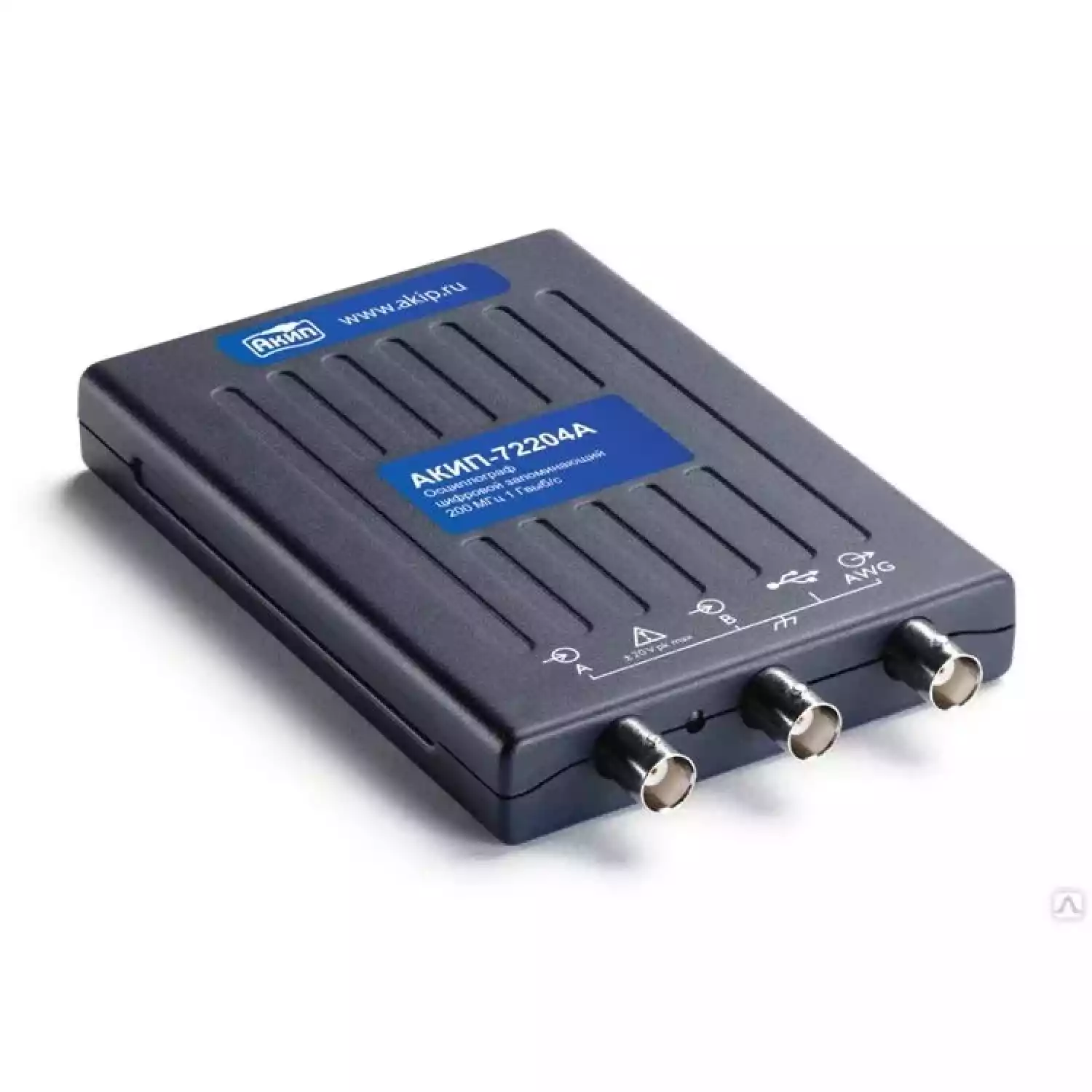

Осциллограф АКИП-72204А

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-72204А



Описание: Прибор для измерения сигналов

Гарантия на АКИП-72204А - цифровой запоминающий USB-осциллограф: 12 мес.



Назначение прибора:

АКИП-72204А - цифровой запоминающий USB-осциллограф - «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ / СПФ) + анализ последовательных данных, имеет 2 канала. Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц.



Особенности серии осциллографов АКИП-7220х:

  • Осциллограф: 2 канала
  • Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц
  • Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
  • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
  • Макс. объем памяти: от 8 кБ до 48 кБ (в зав. от модели)
  • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка / Zoom (x50.000)
  • НЧ фильтр в полной полосе пропускания
  • Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
  • Функциональный генератор (до 1 МГц / ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
  • Формирование сигналов СПФ/ AWG(до 1 МГц / ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
  • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
  • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
  • Допусковый контроль (тест по маске)
  • Интерфейс USB 2.0 (управление от внешнего ПК)
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32 / 64 битн.)

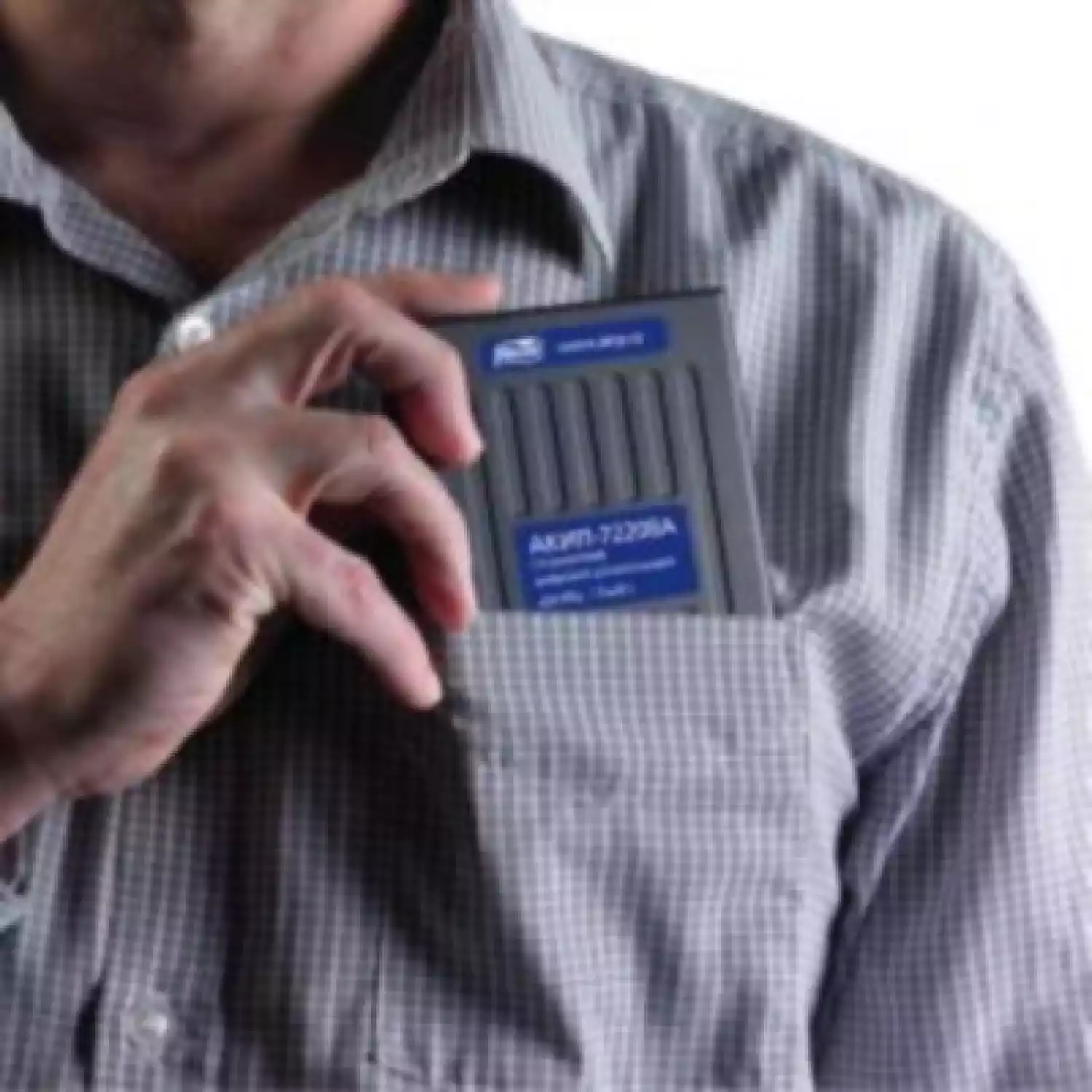

  • Ультракомпактность, масса 0,2 кг



Технические характеристики осциллографа АКИП-72204А:

Канал вертикального отклонения

Число входных каналов

2

Полоса пропускания (-3 дБ)

0…10 МГц

Коэф. отклонения (Коткл.)

10 мВ/дел…4 В/дел

Вид входа

1 МОм: открытый, закрытый

Погрешность установки Коткл.

± 3 % от полной шкалы

Время нарастания

≤ 35 нс

Входное сопротивление

1 МОм / 14 пФ

Макс. входное напряжение

± 20 В

Защита входа

± 20 В (DC + ACпик)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

10 нс … 5000 с/дел

Погрешность установки Кразв.

± 100 ppm (±0,01 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из 2-х каналов (A/B)

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне (гистерезис),  отложенная, отложенная в окне, по уровню, по интервалу,  логические условия, рант

Режим запуска

Однокр., ждущий, автоколебательный, без  синхронизации, эквивалентный

Уровень запуска

в полном диапазоне входного напряжения

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES)

Частота дискретизации (однокр. сигнал)

1 кан. - 100 МГц

2 кан.  - 50 МГц

Эквив. част. дискретизации

2 ГГц

Длина памяти (при объедении)

8 кБ

Интерполяция

Линейная, Sin (X)/ х

Режимы сбора данных

Выборка, послесвечение, цифровой самописец (ROLL)

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Максимум, минимум, среднее, СКО

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay

Операторы

Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи)

Анализатор спектра

Диапазон входных частот

0…10 МГц

Индикация спектрограммы

Амплитуда, среднее значение, удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,

Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ (точек)

128…1.048.576 точек (1 М)

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное  напряжение (DC), Sin(х)/x, колоколообразный

Диапазон частот

0,03 Гц … 100 кГц

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Выходное сопротивление

600 Ом

Погрешность уст.

± 1% от полной шкалы

Генератор сигналов произвольной формы - AWG

Частота дискретизации

2 МГц

Длина памяти СПФ

4 кБ

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Диапазон частот

> 100 кГц

Время нарастания

< >

Декодирование послед. данных

Формат данных

CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay

Допусковый контроль

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

USB порт

Интерфейс

USB 2.0 (совместимый с USB 3.0/1.1)

Габаритные размеры

142 × 92 × 19 мм

Масса

Не более 0,2 кг



Комплектация осциллографа АКИП-72204А:

  • Осциллограф АКИП-72204А;
  • Кабель USB – 1 шт.;
  • ПО+РЭ на CD-диске – 1 шт.;
  • Пробники – 2 шт.
