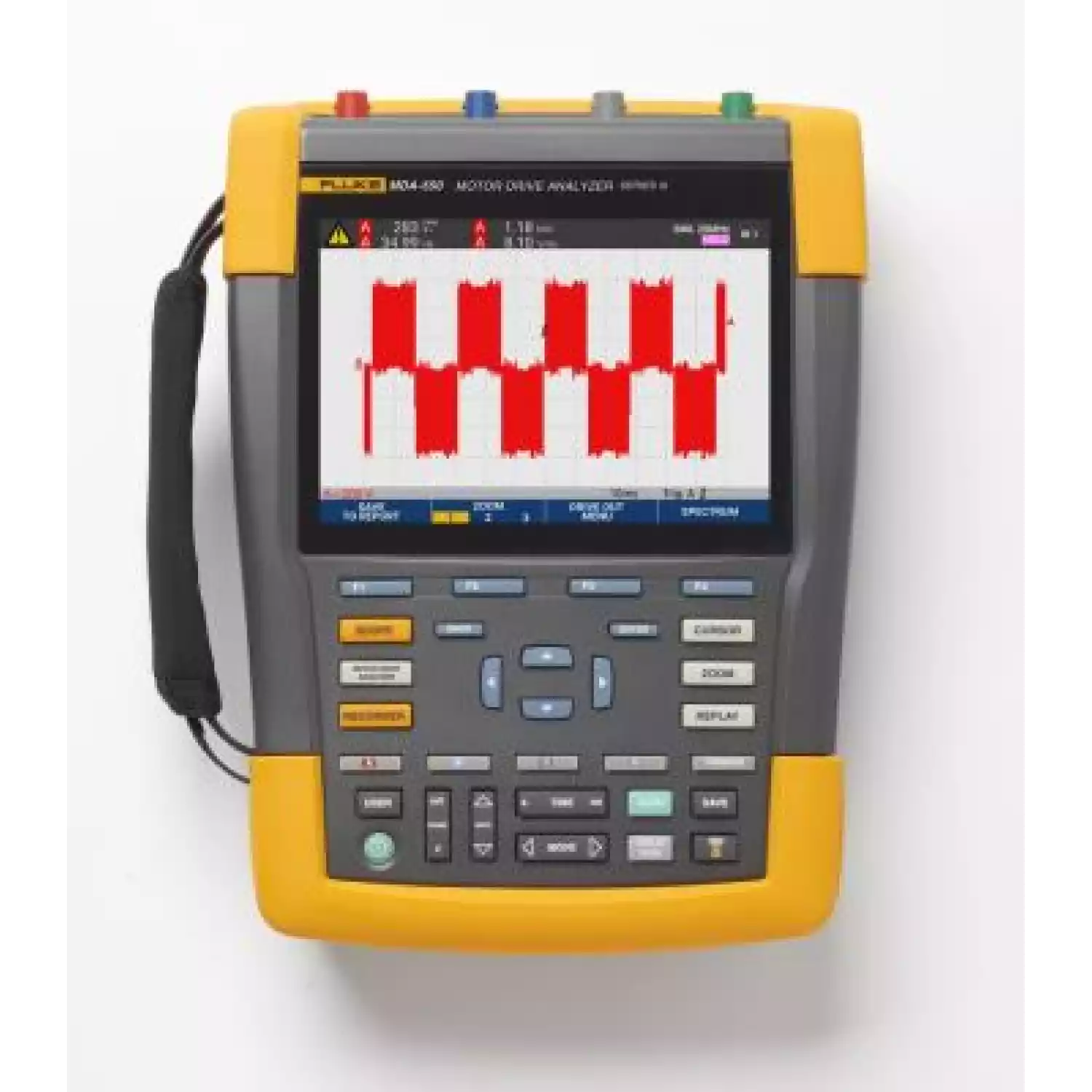

Анализатор качества энергии Fluke MDA-550-III
Артикул: 16702

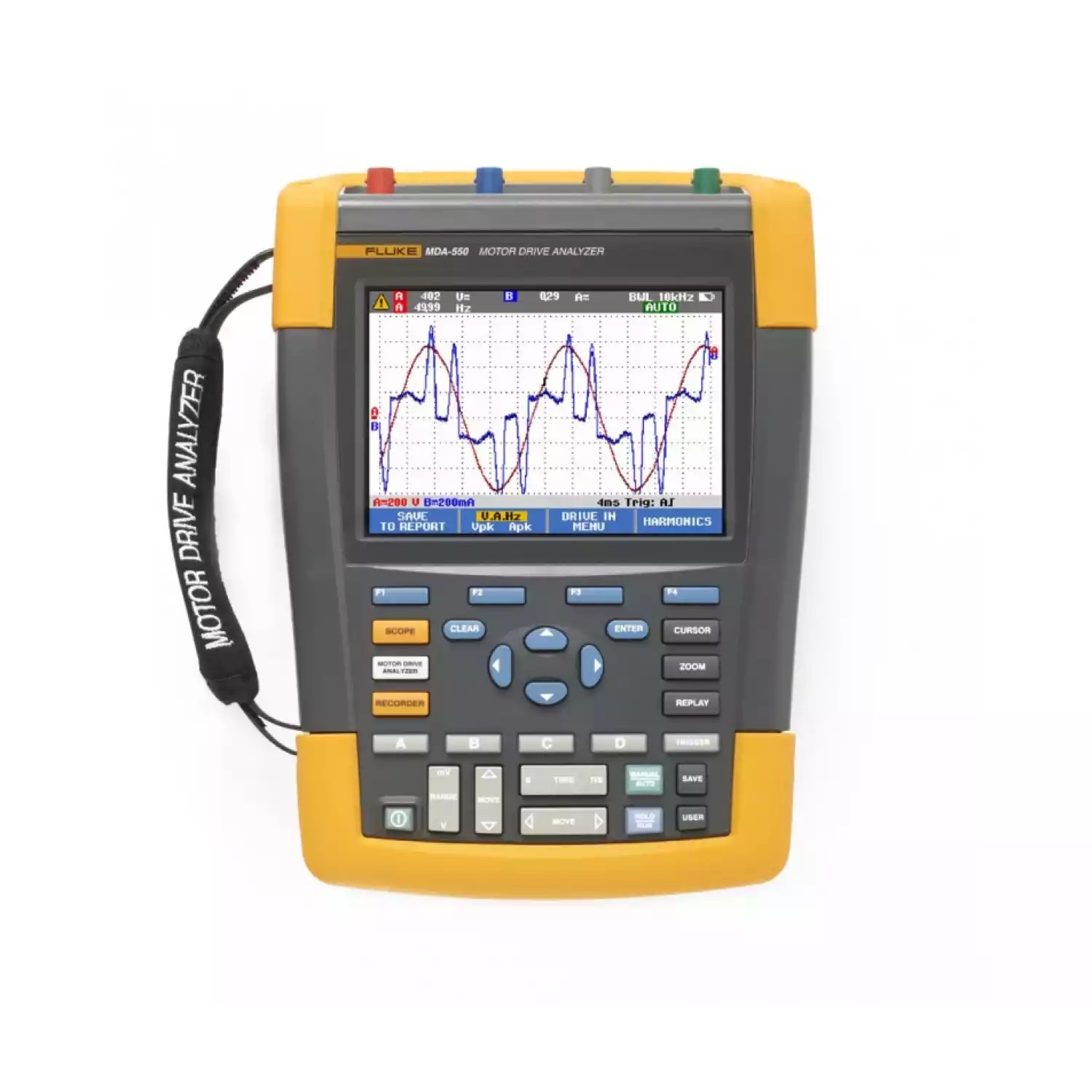

Анализатор качества энергии Fluke MDA-550-III

Артикул: 16702
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Анализатор качества энергии

Производитель: Fluke

Модель: MDA-550-III

Гарантия: 3 года



Описание анализатора качества энергии MDA-550-III:

Анализаторы работы электродвигателей Fluke MDA 550 экономят время и устраняют необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов. Просто выберите проверку, и пошаговые измерения покажут, где можно установить соединения напряжения и тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электродвигателя — от входа до выхода, шины постоянного тока и самого двигателя. Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам "As-found" (Измерено)/"As-Left" (Оставлено).

MDA-550 — это идеальные портативные измерительные приборы для анализа работы электроприводов, которые позволяют безопасно находить и устранять типичные проблемы в системах приводов инверторных двигателей.

  • Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока (MDA-550), модуляции напряжения, а также разряды напряжения на концах вала электродвигателя (MDA-550).
  • Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания.
  • Выполняйте пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода, на входе двигателя и валу (MDA-550) с графическими пошаговыми схемами подключения для измерения напряжения и силы тока.
  • Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки.
  • Быстро и легко создавайте отчеты, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками.
  • Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.



Вход привода

Измеряйте входное напряжение и силу тока, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное напряжение с фактическим напряжением питания на частотно-регулируемых приводах (ЧРП), также известных как приводы с регулируемой частотой вращения (ПРЧВ) или электроприводы с регулируемой скоростью (ЭРС). Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер. Кроме того, можно проверить, находится ли гармоническое искажение в пределах допустимого уровня путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник (MDA-550), который показывает общее гармоническое искажение и отдельные гармоники.

Асимметрия напряжения и тока

Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода.

Расширенные измерения гармоник

Чрезмерные гармоники представляют угрозу не только для вращающихся машин, но и для другого оборудования, подключенного к системе электропитания. MDA-550 обеспечивает возможность обнаружения гармоник электродвигателя, но также может выявить возможное воздействие на переключающие элементы преобразователя. MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник.

Шина постоянного тока

Преобразование переменного тока в постоянный ток в приводе электродвигателя очень важно, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций требуются для обеспечения максимальной производительности привода. Высокое пульсирующее напряжение может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.

Выход привода

Проверьте выходную мощность инверторного привода, уделяя внимание отношению напряжения к частоте (Н/Ч) и модуляции напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса.

Модуляция напряжения

Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз.

Вход электродвигателя

Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя.

Напряжение на концах вала электродвигателя

Импульсы напряжения от частотно-регулируемого привода могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, может произойти искровой разряд (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя. Анализаторы серии MDA-550 поставляются с наконечниками щупа из углеродного волокна, которые легко обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности. Дополнение в виде данного аксессуара и возможности MDA-550 позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений.

Измерения с пошаговыми инструкциями гарантируют, что необходимые данные всегда будут у вас под рукой

Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений на приводе, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя.



Технические характеристики MDA-550-III:

Fluke MDA-550-III

Напряжение постоянного тока (В пост. тока)

Максимальное напряжение с датчиком 10:1 или 100:1

1000 В

Максимальное разрешение с датчиком 10:1 или 100:1 (напряжение относительно земли)

1 мВ/10 мВ

Показание на полной шкале

999 отсчетов

Погрешность 4 с - 10 мкс/дел.

±(1.5% + 6 отсчетов)

Напряжение переменного тока (В перем. тока)

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли)

1000 В

Максимальное разрешение с датчиком 10:1 или 100:1

1 мВ/10 мВ

Показание на полной шкале

999 отсчетов

до 60 Гц

±(1.5 % + 10 отсчетов) - 0,4 %

от 60 Гц до 20 кГц

±(2.5 % + 15 отсчетов)

от 20 кГц до 1 МГц

±(5 % + 20 отсчетов)

от 1 МГц до 25 МГц

±(10 % + 20 отсчетов)

Напряжение ШИМ (V шим)

Назначение

измерение сигналов с широтно-импульсной модуляцией, например на выходе инвертора электродвигателя

Принцип

показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты

Погрешность

как при измерении напряжения перем. + пост. тока для синусоидальных сигналов

Пиковое напряжение (V пиковое)

Режимы

максимальное пиковое значение, минимальное пиковое значение или межпиковое значение

Максимальное напряжение с датчиком 10:1 или 100:1 (напряжение относительно земли)

1000 В

Максимальное разрешение с датчиком 10:1 или 100:1

10 мВ

Погрешность

Максимальное пиковое значение, минимальное пиковое значение

±0,2 деления

Межпиковое значение

±0,4 деления

Показание на полной шкале

800 отсчетов

ток (AMP) с использованием токоизмерительных клещей

Диапазоны

такие же, как для напряжения перем. тока, перем. + пост. тока или пикового значения

Коэффициенты усиления

0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A

Погрешность

такая же, как для напряжения перем. тока, перем. + пост. тока или пикового значения (добавить погрешность токоизмерительных клещей)

Частота (Гц)

Диапазон

От 1,000 Гц до 500 МГц

Показание на полной шкале

9999 отсчетов

Погрешность

±(0,5 % + 2 отсчета)

Назначение

для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на значение основной частоты на приводах с регулируемой частотой вращения двигателей переменного тока

Погрешность

% V среднеквадр. + % Гц

Дисбаланс напряжения на входе привода

Назначение

для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 истинных среднеквадратичных значений напряжения

Погрешность

ориентировочный процент на основе значений напряжения перем. + пост. тока

Асимметрия напряжения на выходе привода и входе двигателя

Назначение

для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений напряжения ШИМ

Погрешность

ориентировочное значение в процентах на основе значений напряжения ШИМ

Асимметрия тока на входе привода

Назначение

для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока

Погрешность

ориентировочный процент на основе значений силы перем. + пост. тока

Асимметрия напряжения на выходе привода и входе электродвигателя

Назначение

для отображения максимальной разницы в процентах одной из фаз по сравнению со средним значением 3 значений переменного тока

Погрешность

ориентировочный процент на основе значений переменного тока

Время нарастания и спада

Показания

разница напряжения (dV), разница во времени (dt), разница напряжения/времени (dV/dt), выброс

Погрешность

как погрешность осциллографа

Гармоники и спектр

Гармоники

пост. ток до 51-й

Диапазоны спектра

1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения)

Напряжение на концах вала

Событий в секунду

Ориентировочное процентное значение на основе измерений времени нарастания и спада (импульсные разряды)

Регистрация данных отчета

Количество экранов

50 типовых экранов могут быть сохранены в отчетах (зависит от коэффициента сжатия)

Передача на ПК

с помощью USB-накопителя 32 ГБ или кабеля мини-USB - USB или соединения Wi-Fi и FlukeView™ 2 для измерительного прибора ScopeMeter™

Настройки датчика

Датчик напряжени

1:1, 10:1, 100:1, 1000:1, 20:1, 200:1

Токоизмерительные клещи

0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A

Датчик напряжения на валу

1:1, 10:1, 100:1

Безопасность

Соответствие

EN61010-1, уровень загрязнений 2
IEC 61010-2-030: CAT IV 600 В / CAT III 1000 В

Максимальное напряжение между любой клеммой и землей

1000 В

Максимальное входное напряжение через VPS410-II или VPS421

1000 В CAT III / 600 В CAT IV

Вход BNC

A, B, C, D напрямую 300 В CAT IV

Максимальное плавающее напряжение, испытательный инструмент или испытательный инструмент с датчиком напряжения VPS410-II / VPS421

от любой клеммы к заземлению 1000 В CAT III / 600 В CAT IV Между любой клеммой 1000 В CAT III / 600 В CAT IV

Рабочее напряжение между наконечником пробника и опорным проводом пробника

VPS410-II: 1000 В
VPS421: 2000 В

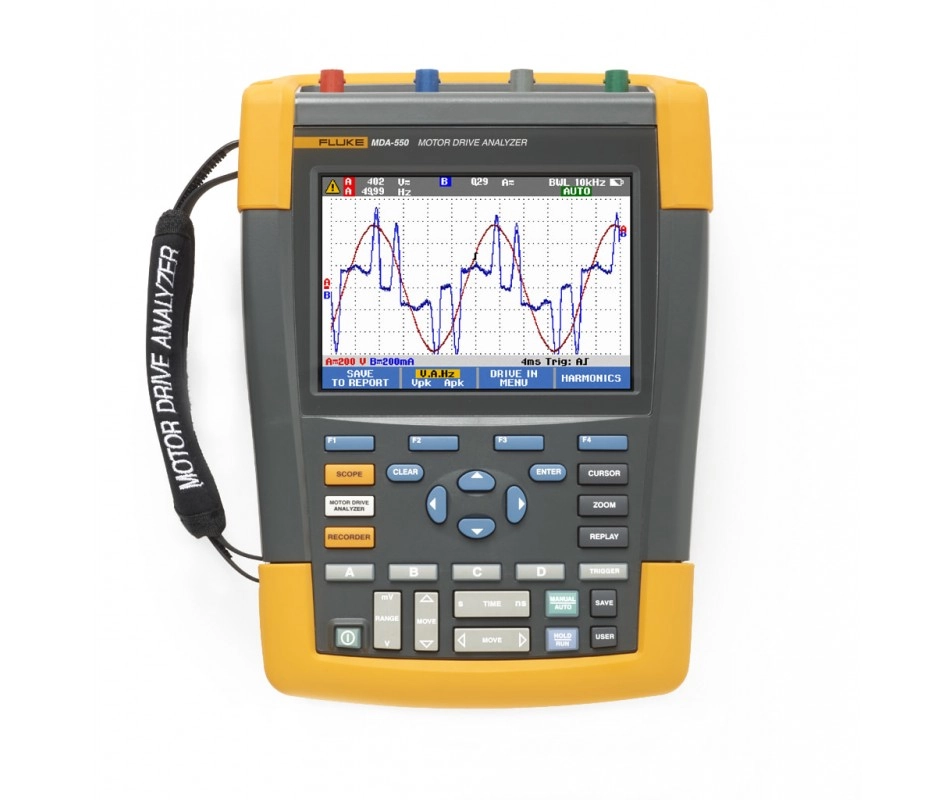

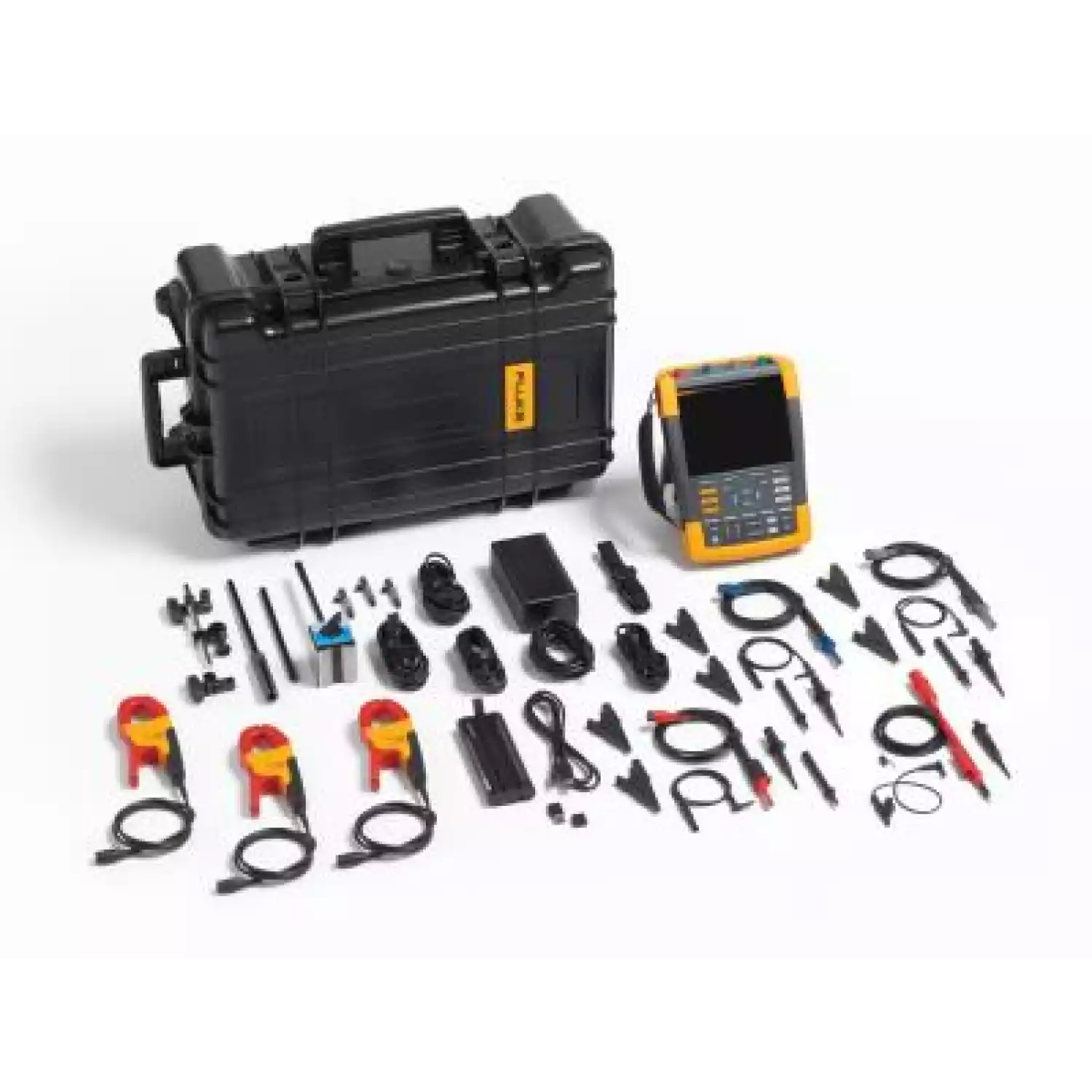

Комплект поставки MDA-550-III:

  • Анализатор качества энергии Fluke MDA-550-III
  • Ремешок для подвешивания
  • Адаптер питания Fluke BC190/830
  • Шнур питания
  • Li-Ion аккумулятор Fluke BP291: 10.8 В, 5000 мАч
  • Датчик Fluke VPS410-II (4 мм) 150 МГц, 100:1 - 3 шт.
  • Датчик Fluke VPS410-II-x 500 МГц, 10:1
  • Принадлежности для анализатора моторного привода
  • Токовые клещи Fluke I400S
  • Защитный чехол C437-II
  • Программное обеспечение FlukeView для Windows ключ активации (преобразует FlukeView 2 Статус DEMO в статус полной версии)
  • Чехол для переноски Fluke CXT293
  • Адаптер Wi-Fi (DWA131)
  • Информация по технике безопасности
  • Демонстрационное программное обеспечение FlukeView 2
  • Инструкция
