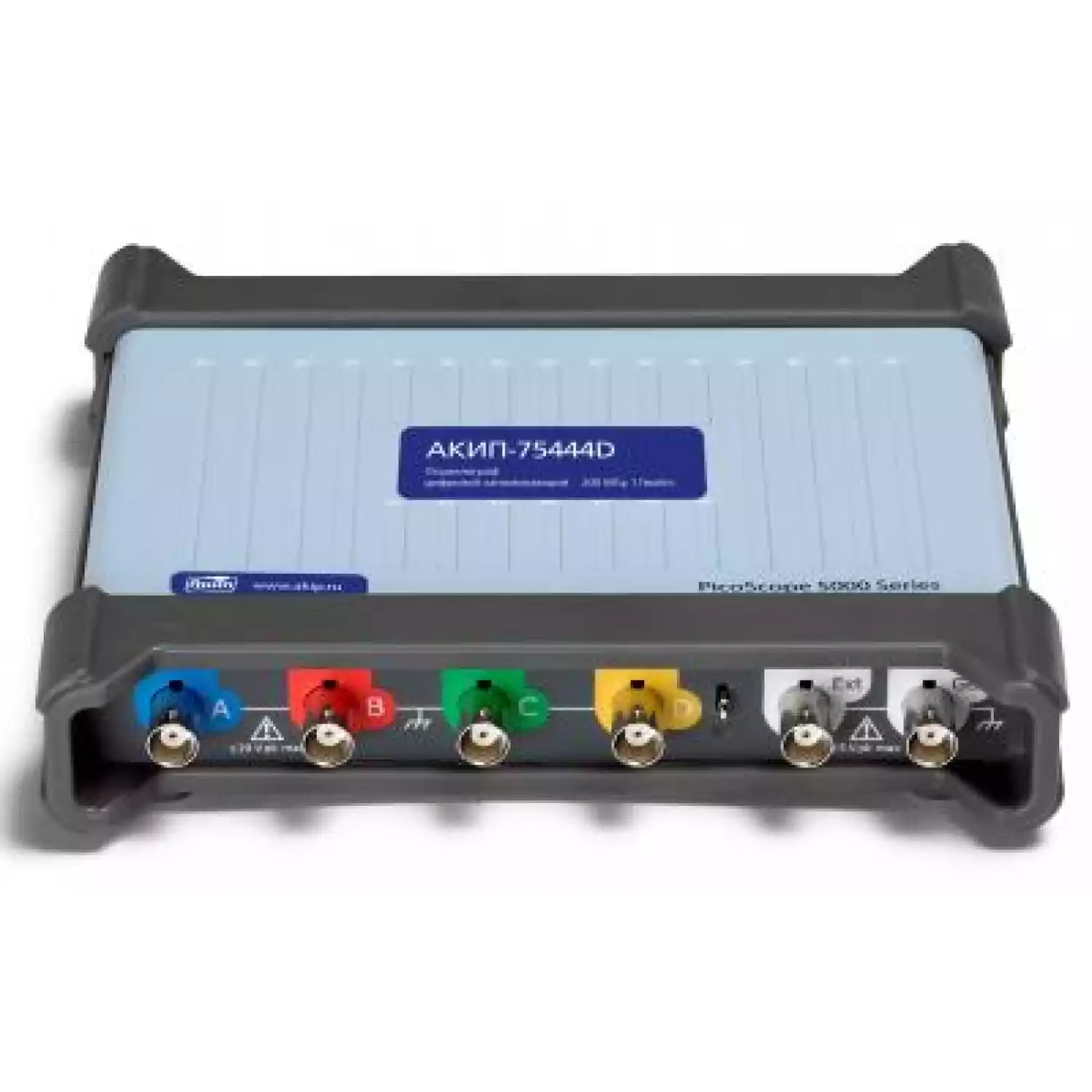

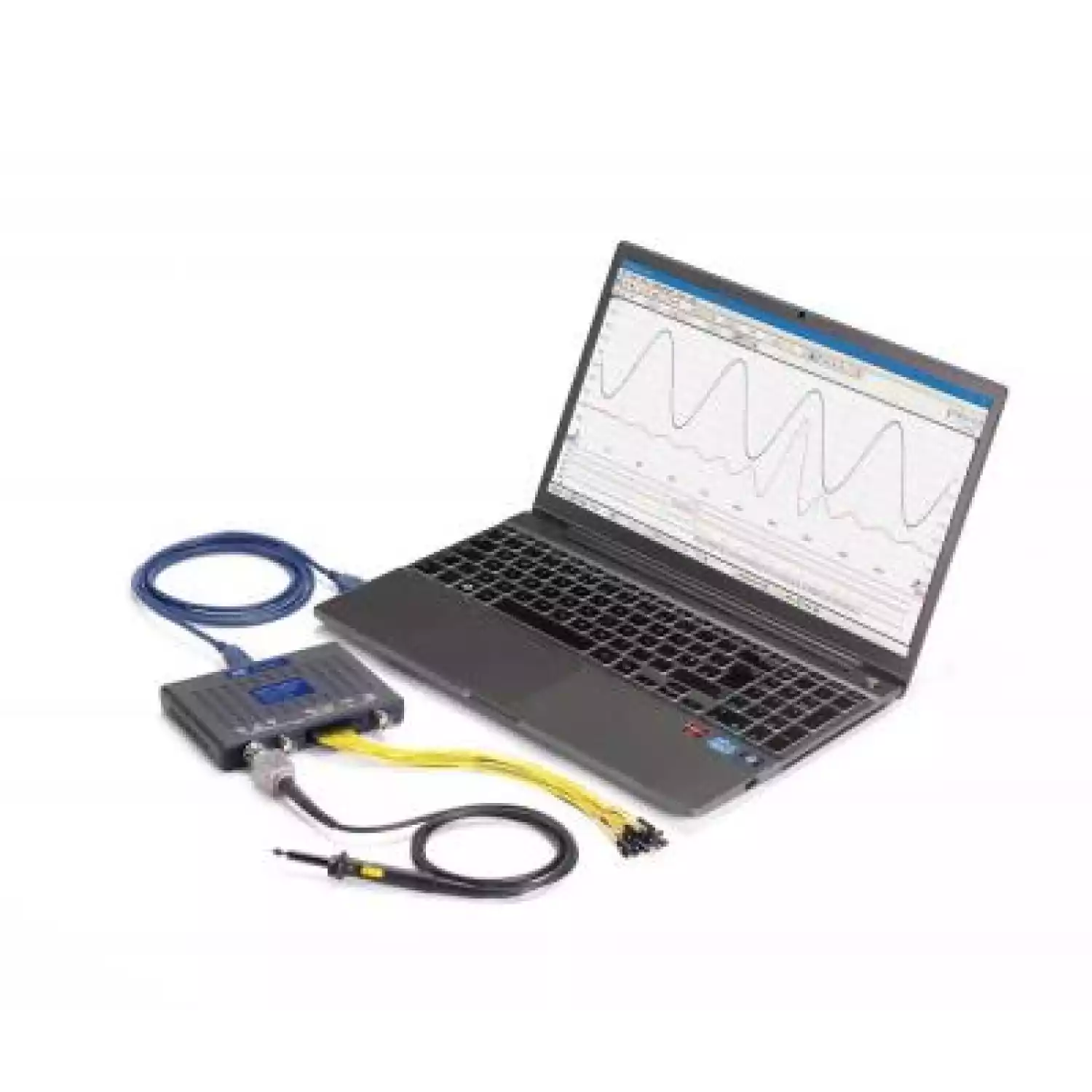

Осциллограф АКИП-75442D MSO

Технические параметры

АКИП-75242DАКИП-75242D MSOАКИП-75442DАКИП-75442D MSO

АКИП-75243D АКИП-75243D MSO АКИП-75443DАКИП-75443D MSO

АКИП-75244D АКИП-75244D MSOАКИП-75444D АКИП-75444D MSO

Канал вертикального отклонения

Число входных каналов

2 - АКИП-75242D(MSO); АКИП-75243D(MSO); АКИП-75244D(MSO)

4* - АКИП-75442D(MSO); АКИП-75443D(MSO); АКИП-75444D(MSO)

Полоса пропускания (-3 дБ)

0…60 МГц (все режимы)

АЦП 8…15 бит: 0…100 МГц

АЦП 16 бит: 60 МГц

АЦП 8…15 бит: 0…200 МГц

АЦП 16 бит: 60 МГц

Время нарастания, не более

5,8 нс

АЦП 8…15 бит: 3,5 нс АЦП 16 бит: 5,8 нс

АЦП 8…15 бит: 1,75 нс АЦП 16 бит: 5,8 нс

Ограничение полосы пропуск.

20 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…4 В/дел

Вид входа

открытый, закрытый

Погрешность установки Коткл

8 бит: ±2 % от измеренного ±1 LSB 12 … 16 бит: ±0,5 % от измеренного ±1 LSB LSB - размер шага квантования

Входное сопротивление

1 МОм ±1% / 13 пФ ±1 пФ

Входное напряжение

±10 мВ … ±20 В (11 диапазонов)

Постоянное смещение

±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)

±2,5 В (диапазоны: 500 мВ, 1, 2 В)

±20 В (диапазоны: 5, 10, 20 В)

Базовая погрешность смещения

±500 мкВ ±1%

Погрешность установки смещения

±0,5% + базовая погрешность смещения

Защита от перенапряжения

±100 В (DC + ACпик)

Канал вертикального отклонения (цифровые каналы) только модели mso

Число каналов

16 (2 порта по 8 каналов каждый)

Входной разъем

контактный разъем 2,54 мм 2х10

Максимальная частота

100 МГц (200 Мбит/с)

Мин. временной интервал

5 нс

Входной импеданс

200 кОм (±2%) / (8 ±2) пФ

Пороговый уровень

TTL, CMOS, ECL, PECL, заданный (-5…+5 В)

Погрешность установки порога

< >

Входное напряжение

±20 В (защита от перенапряжения ±50 В)

Задержка между каналами

2 нс

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс…5000 с/дел

В режиме эквивалентной дискретизации

от 500 пс/дел

от 200 пс/дел

100 пс/дел

Погрешность установки Краз

±50 ppm (±0,005 %

±2 ppm (±0,0002 %)

Старение за год

±5 ppm

±1 ppm

Джиттер синхронизации, скз

≤ 3 пс

Синхронизация

Источники синхросигнала

Любой из 4-х аналоговых каналов, цифровые каналы (только MSO) внешняя синхронизация (кроме MSO)

Условия запуска развертки

Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый

Режим запуска

Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)

Вход внеш. синхронизации (кроме MSO)

60 МГц

100 МГц

200 МГц

1 МОм ±1% / 14 пФ ±1,5 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)

Аналого- цифровое преобразование

Разрешение по вертикали

8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо Программное увеличение разрешения (ERES) + 4 бита

LSB (размер шага квантования)

8-бит: < >

12-бит: < >

14-бит: < >

15-бит: < >

16-бит: < >

Частота дискретизации

8 бит

12 бит

14 бит

15 бит

16 бит

1 канал

1 ГГц

500 МГц

125 МГц

125 МГц

62,5 МГц

2 канала

500 МГц

250 МГц

125 МГц

125 МГц

-

3 канала

250 МГц

125 МГц

125 МГц

-

-

4 канала

150 МГц

62,5 МГц

62,5 МГц

-

-

Эквивалентная частота дискретизации

2,5 ГГц

5 ГГц

10 ГГц

Частота дискретизации streaming mode

15...20 МГц: USB 3.0, ПО PicoScope 6

125 МГц (8-бит) или 62,5 МГц (12...16-бит): USB 3.0, PicoSDK

8...10 МГц: USB 2.0, ПО PicoScope 6

~30 МГц (8-бит) или ~15 МГц (12...16-бит): USB 2.0, PicoSDK

Длина памяти (делится между активными каналами

8 бит: 128 МБ ≥ 12 бит: 64 МБ

8 бит: 256 МБ ≥ 12 бит: 128 МБ

8 бит: 512 МБ ≥ 12 бит: 256 МБ

Длина памяти streaming mode

100 МБ

Сегментированная память

10000 сегментов

Интерполяция

Линейная, Sin (X) / х

Курс.измерения

Функции

DU; DT; 1/DT

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Минимум, максимум, СКО

Анализатор спектра

Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD

Анализатор

Спектра

Диапазон входных частот

0…60 МГц

0…100 МГц

0…200 МГц

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

128…1 Мточек

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC), пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)

Диапазон частот

0,025 Гц … 20 МГц

Погрешность уст. частоты

±0,005% + 0,025 Гц

±0,0002% + 0,025 Гц

Выходной уровень

±2 В; погрешность 1%, на нагрузке 50 Ом

ГКЧ

Прямой/обратный ход

Защита от перенапряжения

±20 В

Генератор сигналов произвольной формы

Частота дискретизации

200 МГц

Длина памяти СПФ

32 кБ

Разрешение ЦАП

14 бит

Время нарастания/спада

< >

Калибратор

Выход калибратора пробников

Меандр 1 кГц, 3 Впик-пик, 600 Ом

Декодирование

Формат последов. данных

1-Wire, ARINC 429, CAN & CAN-FD, DCC, DMX512, Ethernet 10BaseT and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1

Допусковый контроль

Статистика (Годен/Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

Модели 2 канала – от USB 3.0 порта Модели 4 канал - адаптер напряжения AC/DC (1,6 А, 5 В) или USB 3.0 при работе с 2-я каналами

Интерфейс

USB 3.0 (совместимо с USB 2.0)

Рабочие условия

Температура: 0°…40°C; Влажность: 5…80%

Габаритные размеры

190 × 170 × 40 мм

Масса

0,5 кг
