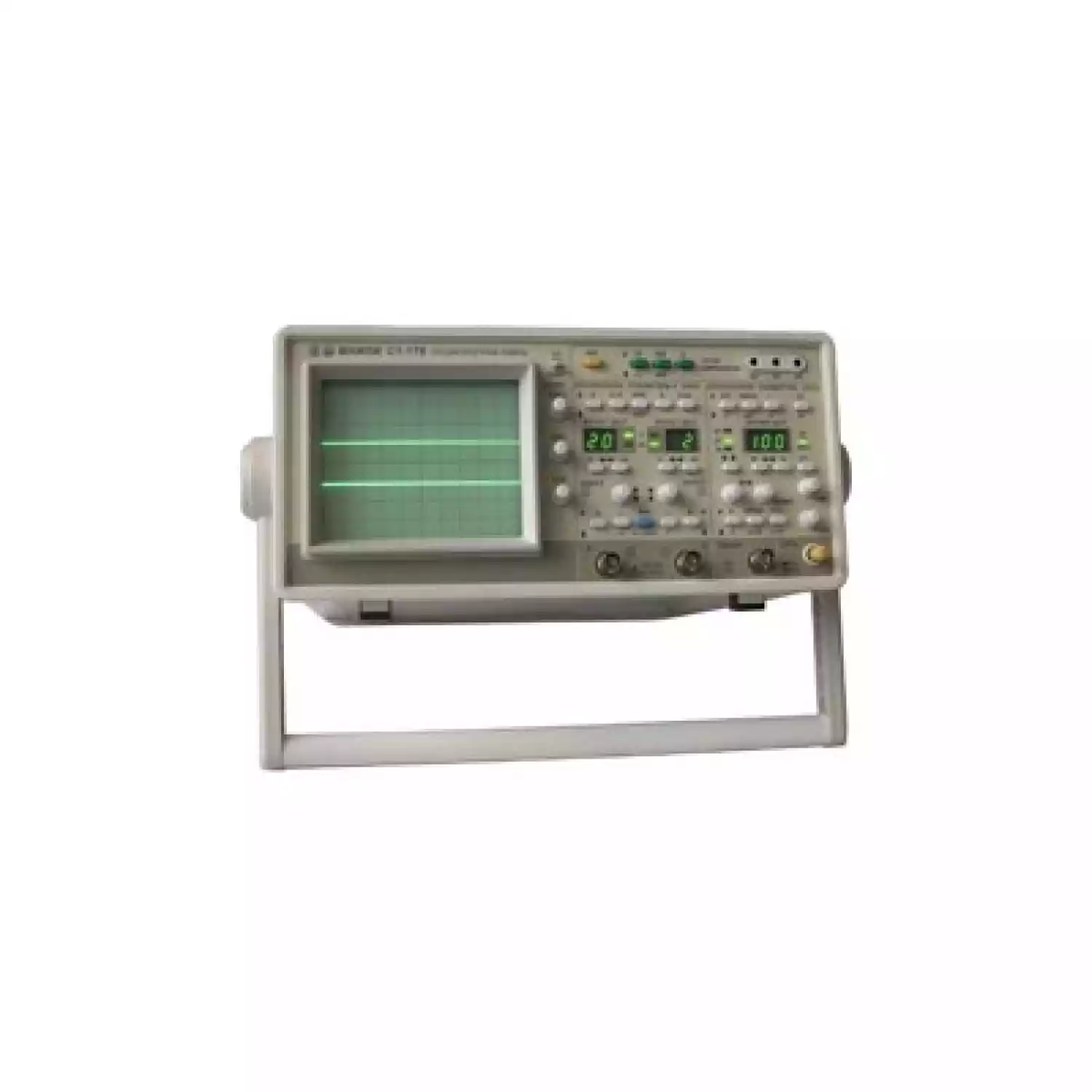

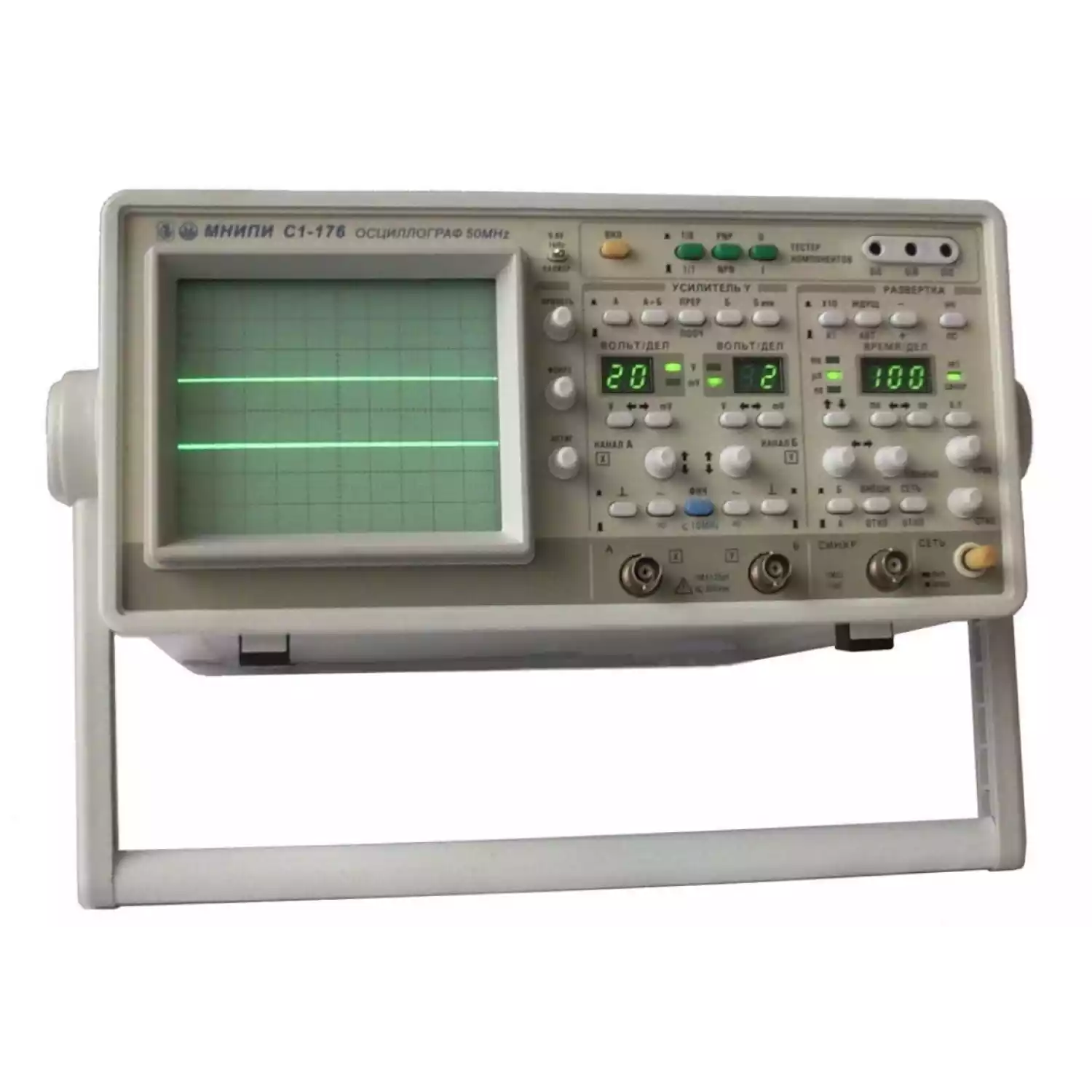

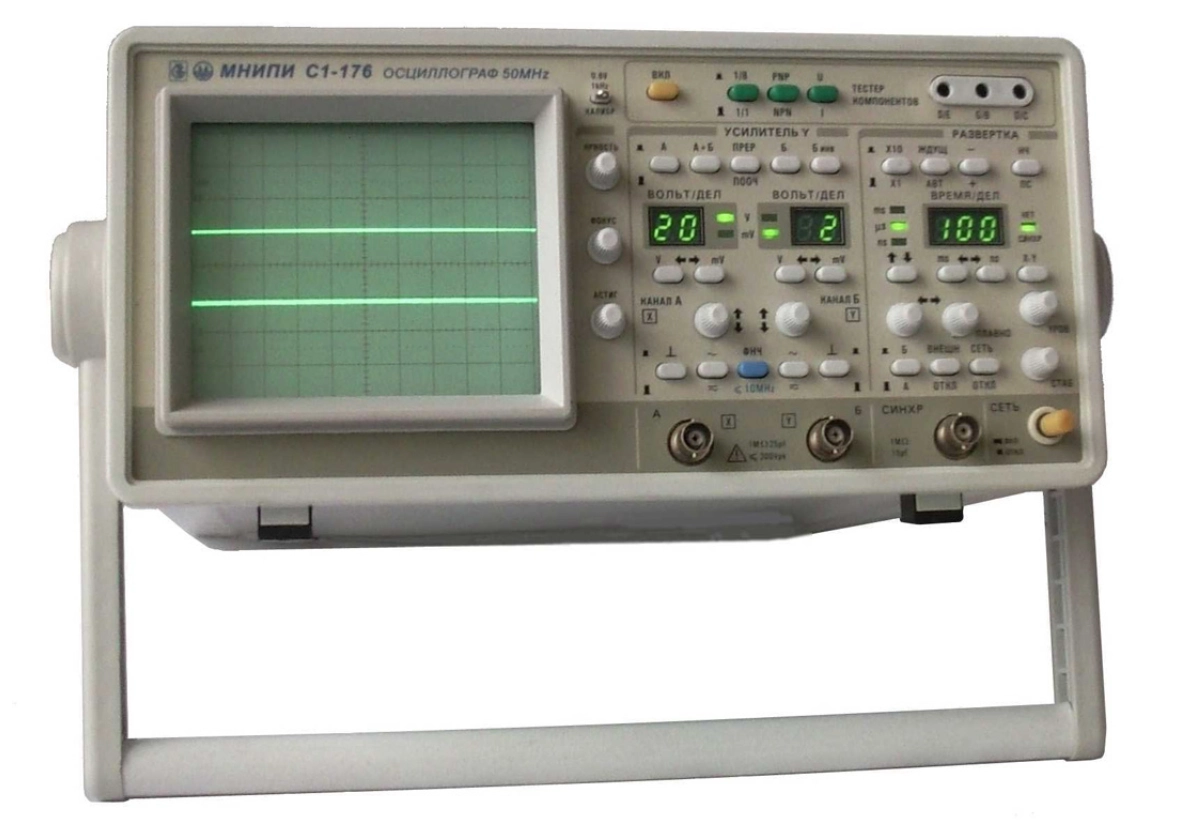

С1-176 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Вертикальное отклонение | |
Число каналов | 2 |
Полоса пропускания: | 0 - 50 МГц |
Коэффициенты отклонения | 2 мВ/дел - 20 В/дел (шаг1-2-5) |
Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
Время нарастания ПХ | ≤ 7 нс |
Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
Входное напряжение:
с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
Режимы по вертикали: канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
|
Горизонтальное отклонение | |
Коэффициенты развёртки | 50 нсек/дел - 0,5 сек/дел, (шаг1-2-5) |
Погрешность установки | ±3% , с растяжкой ±6% |
Растяжка развёртки | x 10 |
Режимы развёртки | автоколебательный, ждущий |
Синхронизация | |
Источники | канал А, канал Б, сеть, внешняя |
Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 5 В |
Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
|
Общие характеристики | |
Размер экрана | 80x100 мм |
Встроенный калибратор | "меандр" 1000 Гц, 0,6 В ±0,8% |
Питание | 230 В ±10%, 50 Гц; =27 В (опция) |
Потребляемая мощность | 90 В · А |
Габаритные размеры (HxWxD) | 140x300x384 мм |
Масса | 6,8 кг |
Условия эксплуатации:
Рабочая температура Влажность |
-10°С...+40°С 90% при 25 °С |
Тестер компонентов | |
B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями: | |
по напряжению (ось Х), не менее | ± 12 В |
по напряжению (ось Х), не менее | ± 12 мА |
