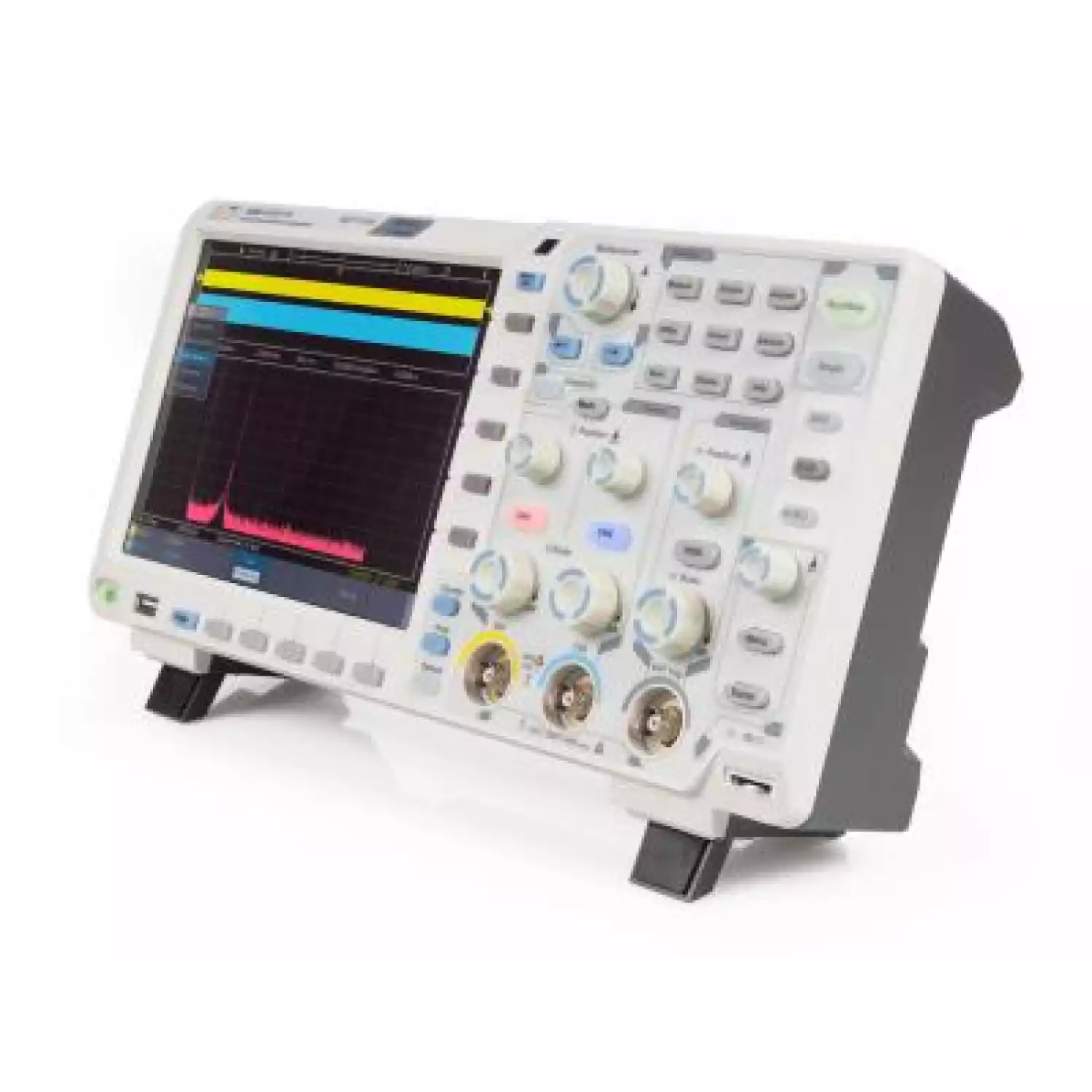

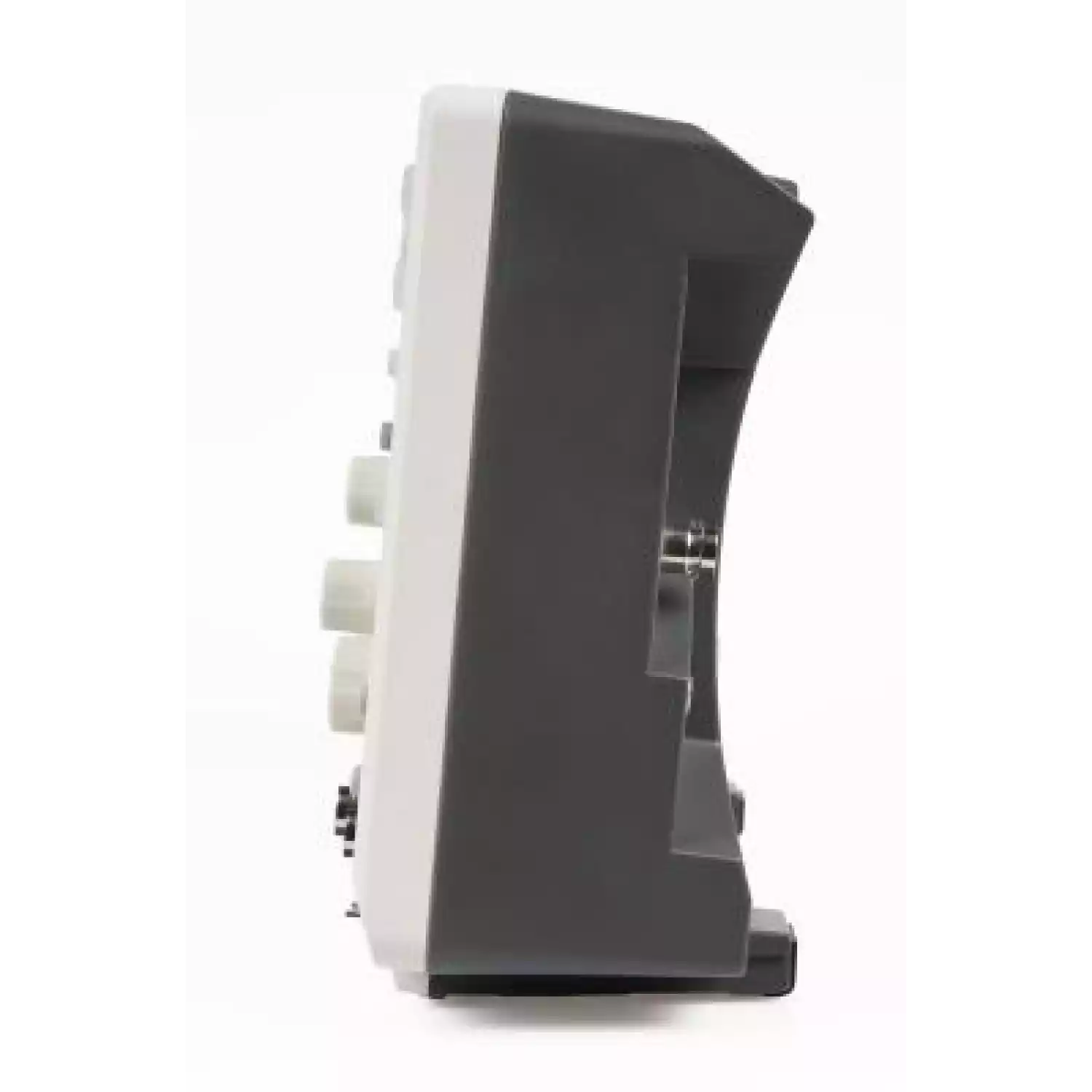

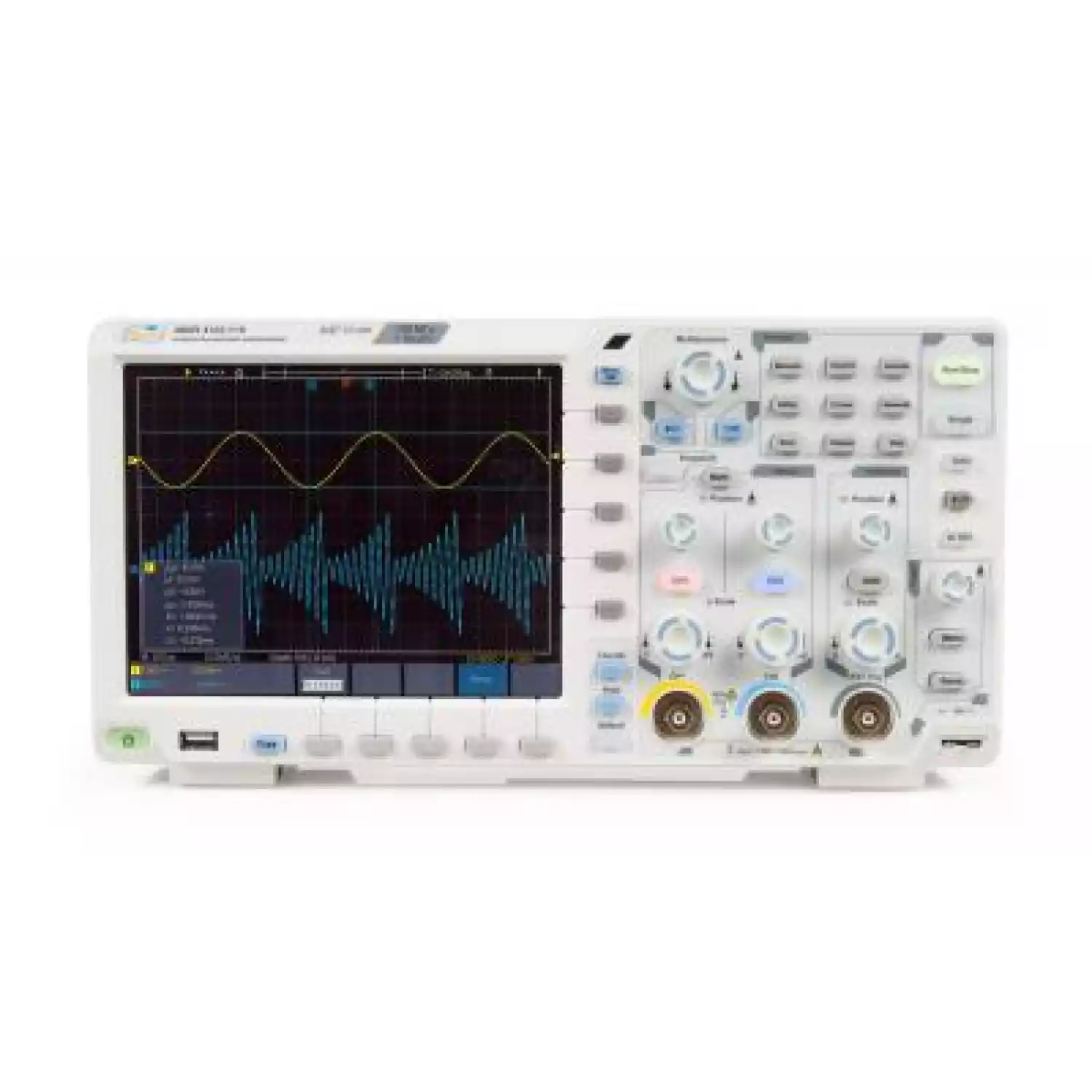

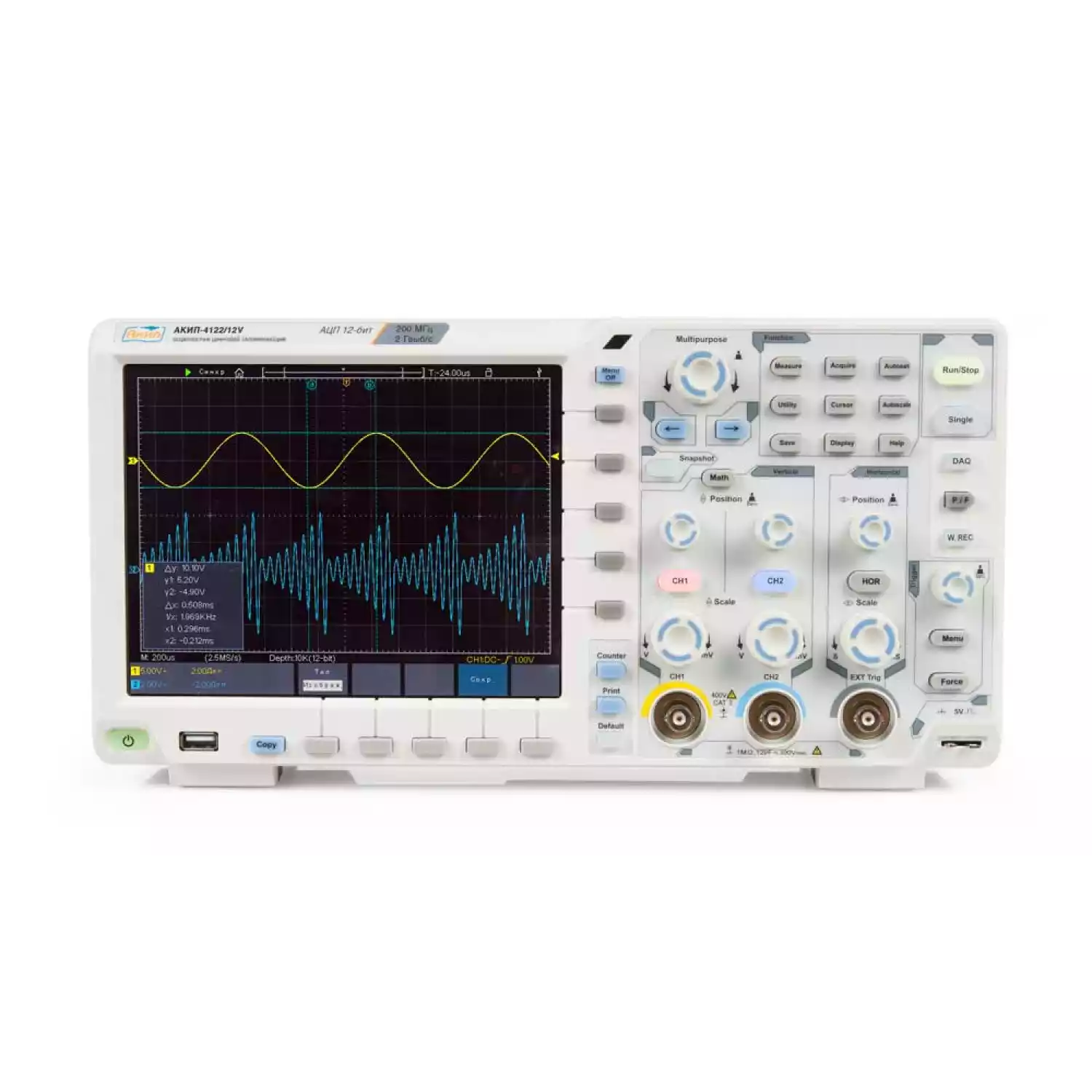

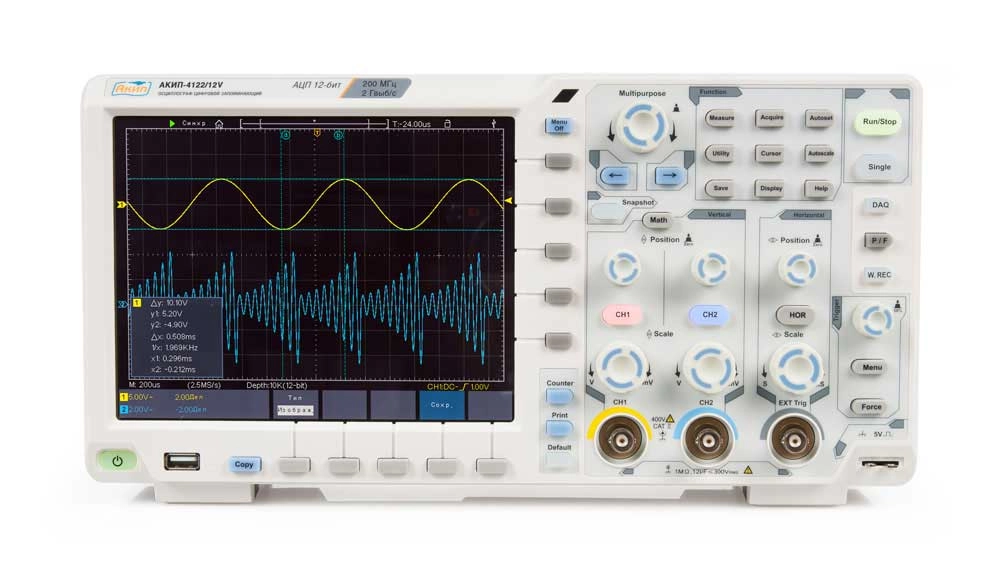

Цифровой осциллограф АКИП-4122/12V

  • Количество каналов: 2 (+ вход внеш. синхр EXT);

  • Полосы пропускания: 100;

  • Объем памяти 40 М (на канал);

  • Макс. частота дискретизации:  500 МГц

  • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;

  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);

  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);

  • Цифровые фильтры (ФВЧ, ФНЧ);

  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);

  • Память: 100 осциллограмм, 8 профилей настроек;

  • Интерфейс: USB 2.0, LAN для управления и сохранения данных;

  • Выход для внешнего монитора (VGA);

  • Цветной TFT-дисплей (20 см) с регулируемой яркостью.



Технические характеристики осциллографа цифрового запоминающего АКИП-4122/12V:

Параметр



АКИП-4122/8, АКИП-4122/12



Канал вертикального отклонения

Число каналов



2



Полоса пропускания (-3 дБ)



0...200 МГц



Ограничение полосы

20 МГц

Коэффициент отклонения (Коткл.)

1 мВ/дел...10 В/дел

Погрешность установки Коткл.

± 3 %

Связь по входу

Открытый, закрытый, земля

Полоса пропускания (-3 дБ)



≤ 1,7 нс



Входной импеданс

1 МОм ( ± 2 %) / 15 пФ ± 5 пФ

Максимальное входное напряжение

300 В /1 МОм; 5 В 50 МОм ( DC + AС пик, до 1 кГц)

Математика

+, - , х , дел.; БПФ ( дБ или мВскз) на участке 1 кб

Канал горизонтального отклонения

Коэффициент развертки (К разв.)



1 нс/дел...1000 с/дел

(шаг 1-2-5)

Погрешность установки К разв.

± 0,0001 %

Режимы работы

Основной, задержанный (100 нс...10 с), ZOOM окна,

самописец (1 мс/дел – 100 0 с/дел), X - Y

Синхронизация

Источники синхросигнала

Канал 1, канал 2 , сеть, внешний ( Ext , Ext /5 )

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ ** ( NTSC , PAL / SECAM ), по фронту (нараст/ спад.) , по дл . импульса ( 24 нс...10 с), попеременно ( ALT );

Связь входа

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность

~ 0,3 делени я (в зав. от Коткл.)

Аналого-цифровое преобразование

Разрешение по вертикали



8 бит для АКИП - 4122/ 8

12 бит для АКИП - 4122/ 12



Максимальная частота дискретизации



2 ГГц



Частота дискретизации (на канал)



1 ГГц



Длина записи

40 МБ (на канал)

Режимы работы

Выборка, пик. детектор ; усреднение ( 4 / 16/ 64/ 128 ) , накопление (1 , 2, 5 с, беск.) , интерполяция ( sinx )/ x

Курсорные измерения

Функции

Δ U ; Δ T ; 1/ Δ T

Автоматические измерения

Функции по вертикали

U пик - пик; U макс. ; U мин.; + U ; - U ; U ампл; U сред; U ср.кв.; выбросы на вершине и в паузе ( фронт )

Функции по горизонтали

f ; T ; t нараст . ; t среза; + τ ; - τ ; коэф. заполнения (%)

Измерение t задержки

Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез)

Дополнительные возможности

Цифровой регистратор

1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10 с)

Интерфейсы

USB (максимальный объем USB диска – 8 ГБ), LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X - Y

Х – канал 1; Y – кананал 2 , разность фаз < >

Внутренняя память

100 осциллограмм, 8 профилей настроек (запись/ воспроизведение).

Общие данные

ЖК - дисплей

Цветной ( TFT ), диагональ 20см, 10 х 14 дел (разрешение 800 х 600)

Напряжение питания

100...240 В, 47...63 Гц (автовыбор)

Потребляемая мощность

18 Вт

Габаритные размеры

Габаритные размеры 340 х 177 х 90 мм

Масса

2,6 кг



Комплект поставки АКИП-4122/12V

Наименование

Количество

1

Осциллограф цифровой запоминающий - АКИП-4122/12V

1

2

Шнур питания

1

3

Делитель 1:1/1:10

2

4

Аккумуляторная батарея (7,4 В, 8 А*ч, Li - Pol )

1

5

ПО ( CD - диск)

1

6

Руководство по эксплуатации

1
