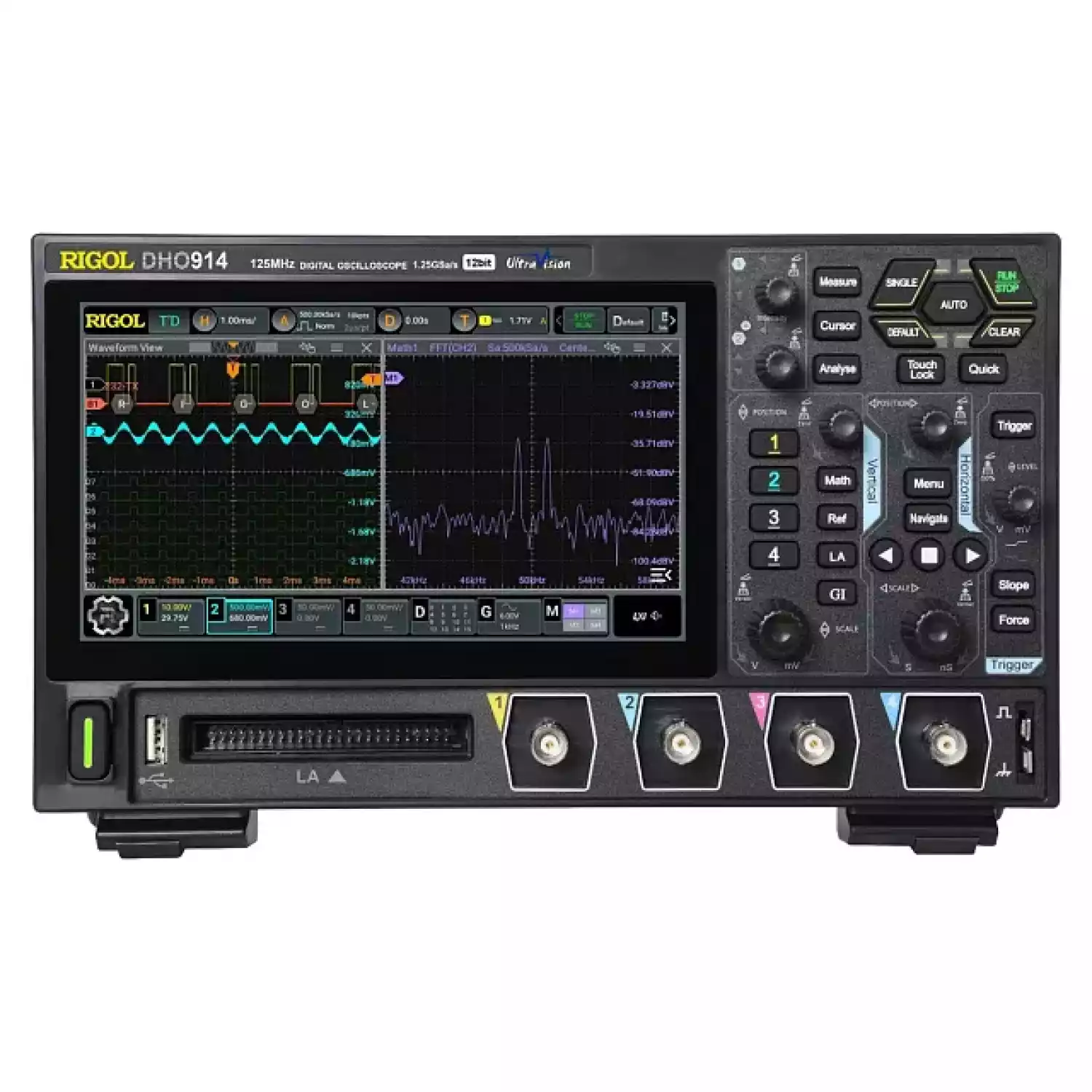

Цифровой осциллограф RIGOL DHO914 выделяется среди лабораторных приборов экономичного класса улучшенной точностью и расширенной функциональностью – за счет использования 12-битного АЦП и ASIC-чипсета с пониженным уровнем собственных шумов. Такой же компактный, как изделия серии DHO800, он отличается повышенной до 125 МГц полосой пропускания, увеличенным объемом памяти, большей чувствительностью, расширенным перечнем декодируемых протоколов, а также поддержкой работы со смешанными сигналами – благодаря наличию 16 цифровых каналов, помимо 4 аналоговых. Выполненное в плоском корпусе, с поддержкой крепления на кронштейне VESA, устройство не загромождает рабочее место и может устанавливаться на шарнирной стойке или размещаться на стене либо другой вертикальной поверхности.
Стандартно для работы в дистанционном режиме совместно с ПК осциллограф RIGOL DHO914 оснащается портами LAN и USB. Поддерживается возможность управления через веб-браузер либо с помощью специализированного ПО на основе типовых SCPI команд. Коннектор USB на передней панели можно использовать для подключения съемного устройства переноса данных либо компьютерной мыши, обеспечивая удобство управления, когда осциллограф применяется для демонстрационных задач, транслируя изображение с экрана на крупноразмерный монитор или проектор по каналу HDMI.

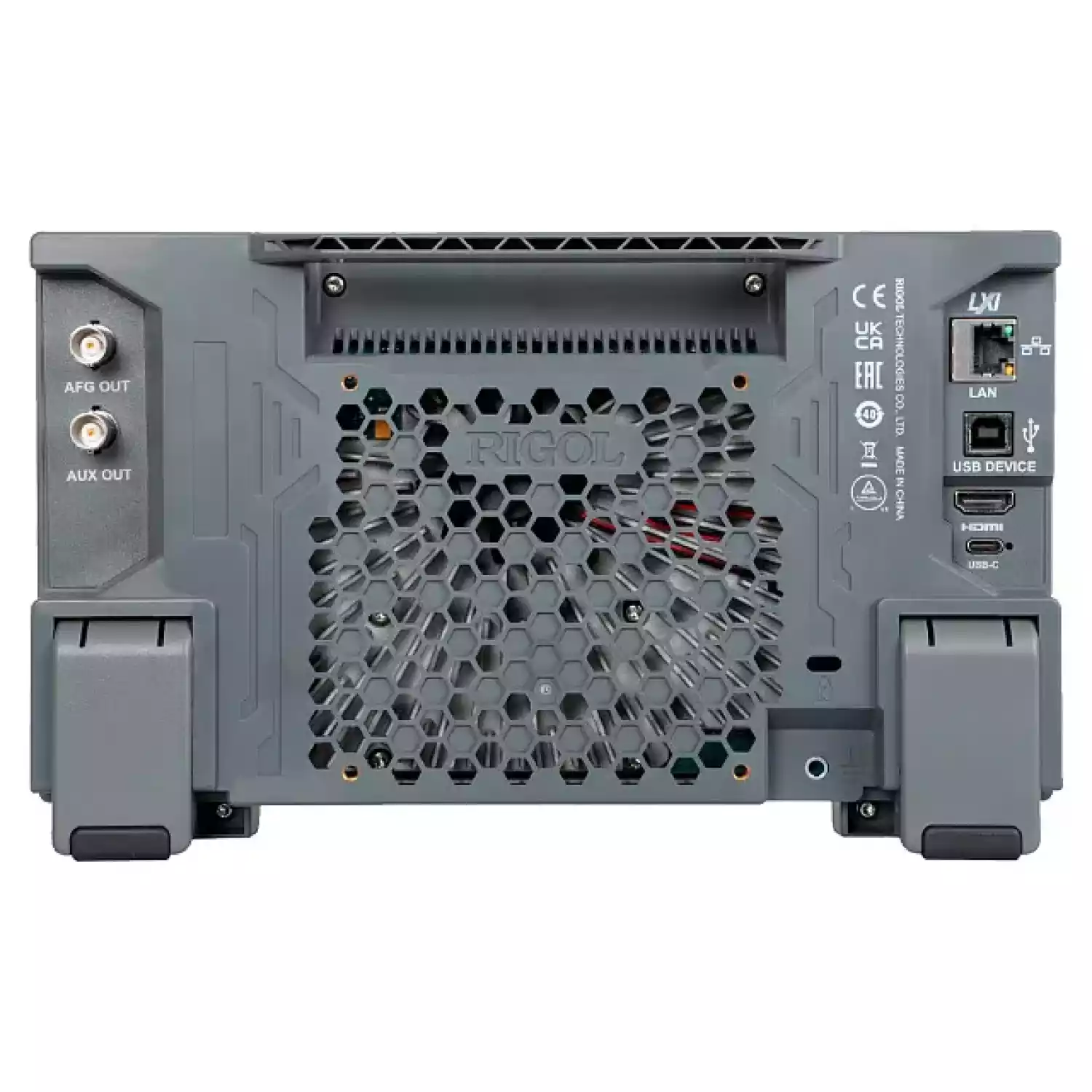

ВЧ коннектор AUX OUT с обратной стороны корпуса при совместной работе прибора с другими лабораторными устройствами служит для их синхронного запуска. В режиме тестирования PASS-FAIL, с автоматической проверкой соответствия сигнала допусковым нормам, данный выход задействуется для выдачи команд "годен" или "негоден".
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 125 МГц |
|---|---|
| Расчетное время нарастания (10%~90%, тип) | ≤ 2,8 нс |
| Количество входных каналов | 4 аналоговых входа 16 цифровых входов |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
| Максимальная глубина памяти | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
| Вертикальное разрешение | 12 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 1,6 нс |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 15 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) |
| Чувствительность по вертикали: | от 200 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
| Динамический диапазон | ± 4 деления (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
| Изоляция/развязка между каналами | ≥100:1 |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 (D0-D7, D8-D15) |
| Диапазон пороговых уровней | ±15,0 В, с шагом 10 мВ |
| Точность установки порогового уровня | ± (100,00 мВ + 3% от установленного уровня) |
| Варианты установки порогового уровня | TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала) |
| Максимальное входное напряжение | ± 40 В пик CAT I; переходное перенапряжение 800 В пик |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах входного напряжения | 500 мВ пик-пик |
| Входной импеданс | 101 кОм |
| Емкостная нагрузка пробника | 8 пФ |
| Разрешение по вертикали | 1 бит |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки | от 2 нс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год |
| Диапазон задержки развертки по времени | перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений) |
| Диапазон временной точности | ± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс |
| Межканальное время задержки (тип) | ≤ 2 нс |
| Горизонтальная развертка | YT по умолчанию XY (каналы 1/2/3/4) SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
| Горизонтальная развертка цифровых каналов | |
| Минимальная длительность детектируемого импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Диапазон временного расхождения между каналами | ± 5 нс |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 1,6 нс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| скорость захвата до 1 000 000 осц/с | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Развязка триггера | DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц (только внутренний триггер) подавление частот свыше 120 кГц (только внутренний триггер) |
| Подавление шума | увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл. |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов |
| Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума |
| Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN |
| Поиск и навигация | |
| Виды поиска | по фронту, по импульсу |
| Источник | любой аналоговый канал |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
| Измерения | ||
|---|---|---|
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
|
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
|
| автоматические измерения | отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
|
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | Аналоговые каналы 1-4, цифровые каналы D0-D15, Math1- Math4 | |
| диапазон измерений | основной (Main), с увеличением (ZOOM) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Цветовая градация | применимо для БПФ | |
| Расширенное БПФ | длина записи | 1 Мвыб максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков определяется порогом или смещением, установленными пользователем | |
| Анализ осциллограмм | |
|---|---|
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм |
| Тест «Годен/Не годен» | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход |
| Декодирование протоколов последовательных шин | |
| Количество одновременно отображаемых декодированных протоколов | 4 |
| Источник | любой из 4-х аналоговых каналов |
| Виды декодируемых протоколов | параллельный RS232/UART, I2C, SPI, LIN, CAN источники: аналоговые и цифровые каналы |
| Автоматическое масштабирование | |
| AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц |
| Цифровой вольтметр | |
| Рабочий вход | любой аналоговый канал |
| Измеряемые величины | DC, AC+DC скз, AC скз |
| Разрешение | ACV/DCV: 3 разряда |
| Предупреждение о превышении пределов измерений | звуковой сигнал |
| Высокоточный цифровой частотомер | |
| Рабочий вход | любой аналоговый канал |
| Измеряемые величины | частота, период, сумматор |
| Частотомер | Разрешение максимальная измеряемая частота |
| Сумматор | 48-разрядов считает по нарастанию фронта |
| Источник опорной частоты | внутренний |
| Поддерживаемый набор команд | |
| Протокол | IEEE488.2 Standard |
| Определение сообщения об ошибке | да |
| Поддержка механизма отчетов о состоянии | да |
| Поддержка механизма синхронизации | да |
| Вычислительная система | |
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный |
| Системная память | 4 ГБ |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 ГБ |
| Дисплей | |
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 |
| Разрешение встроенного дисплея | 1024 х 600 пикселей |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение | выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 градаций (LCD, HDMI) |
| Интерфейсы | |
| USB 2.0 host | 1 на передней панели |
| USB 2.0 device | 1 на задней панели |
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C |
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) |
| AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр |
| Энергонезависимая память | |
| Хранение данных/файлов | Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) |
| Внутренняя память | 8 ГБ |
| Базовые формы сигналов | 10 записанных в память |
| Установки | ограничены ёмкостью памяти |
| USB | поддерживается внешний носитель |
| Электропитание | |
| Напряжение и сила тока сети питания, DC | 12 В, 4 А |
| Максимальная потребляемая мощность | 48 Вт |
| Условия окружающей среды | |
| Диапазон рабочих температур | от 0°C до +50°C |
| Диапазон температур хранения | от -30°C до +60°C |
| Относительная влажность | не более 90% |
| Габаритные размеры | |
| Размеры | 265,35 х 161,75 х 77,38 мм |
| Вес | 1,78 кг |
