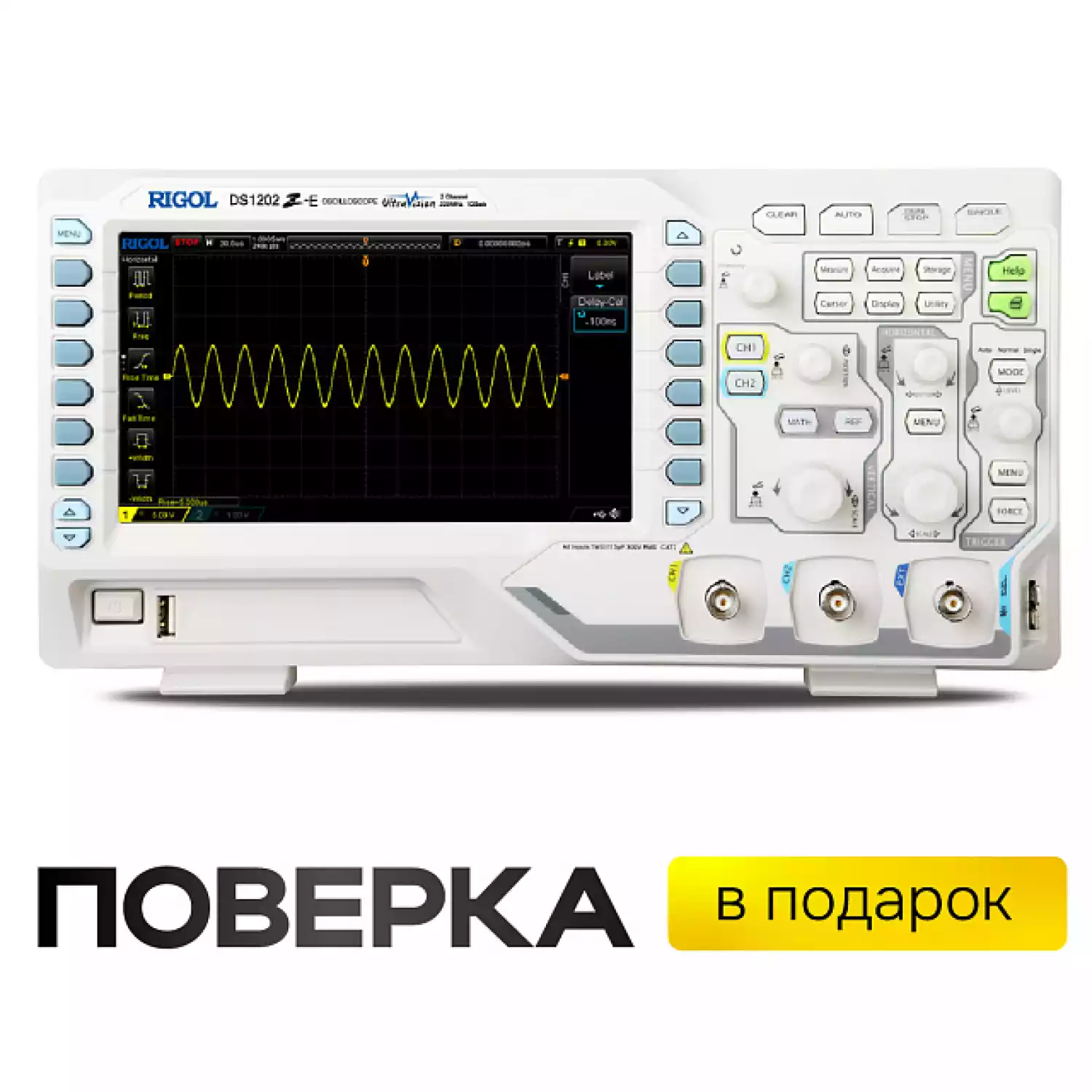

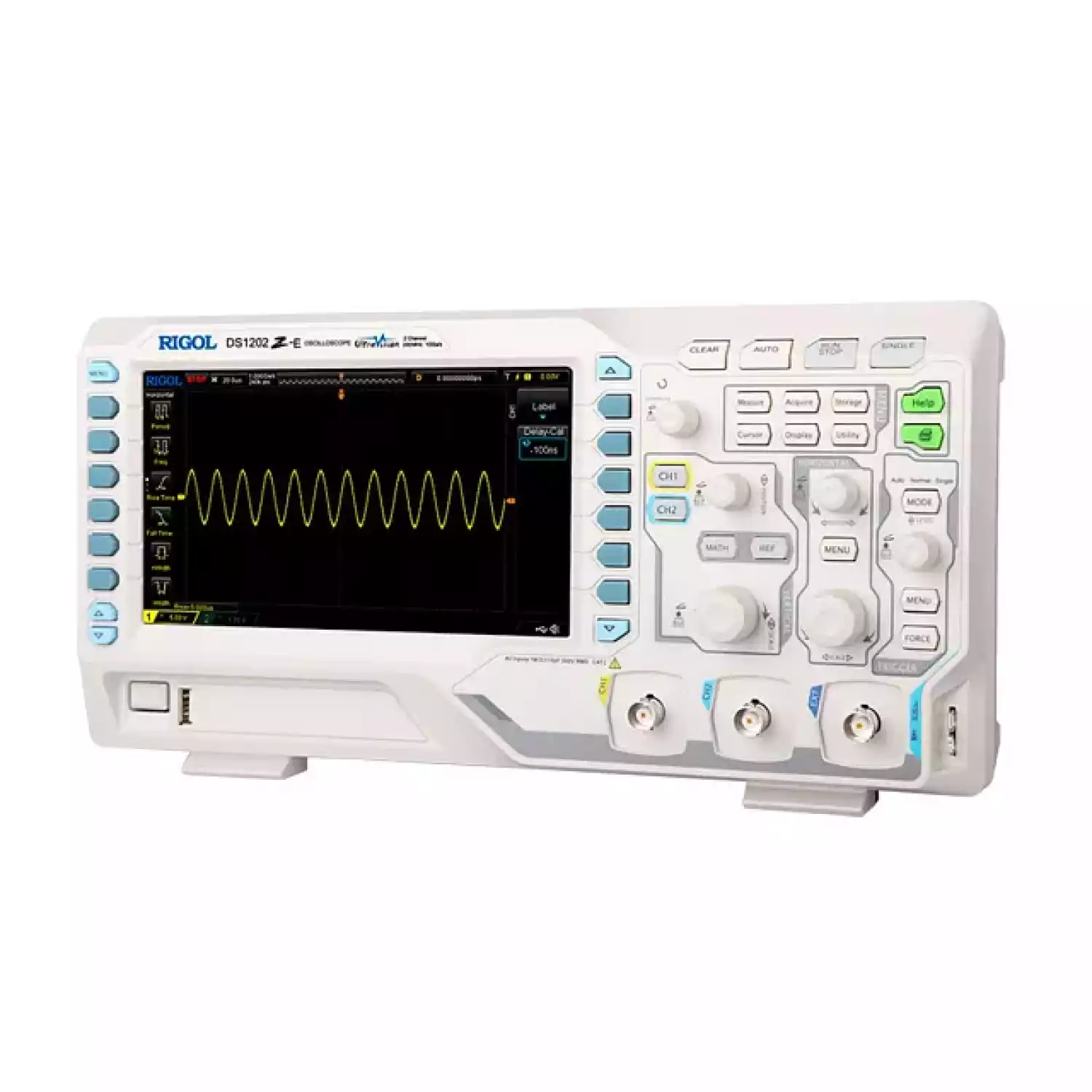

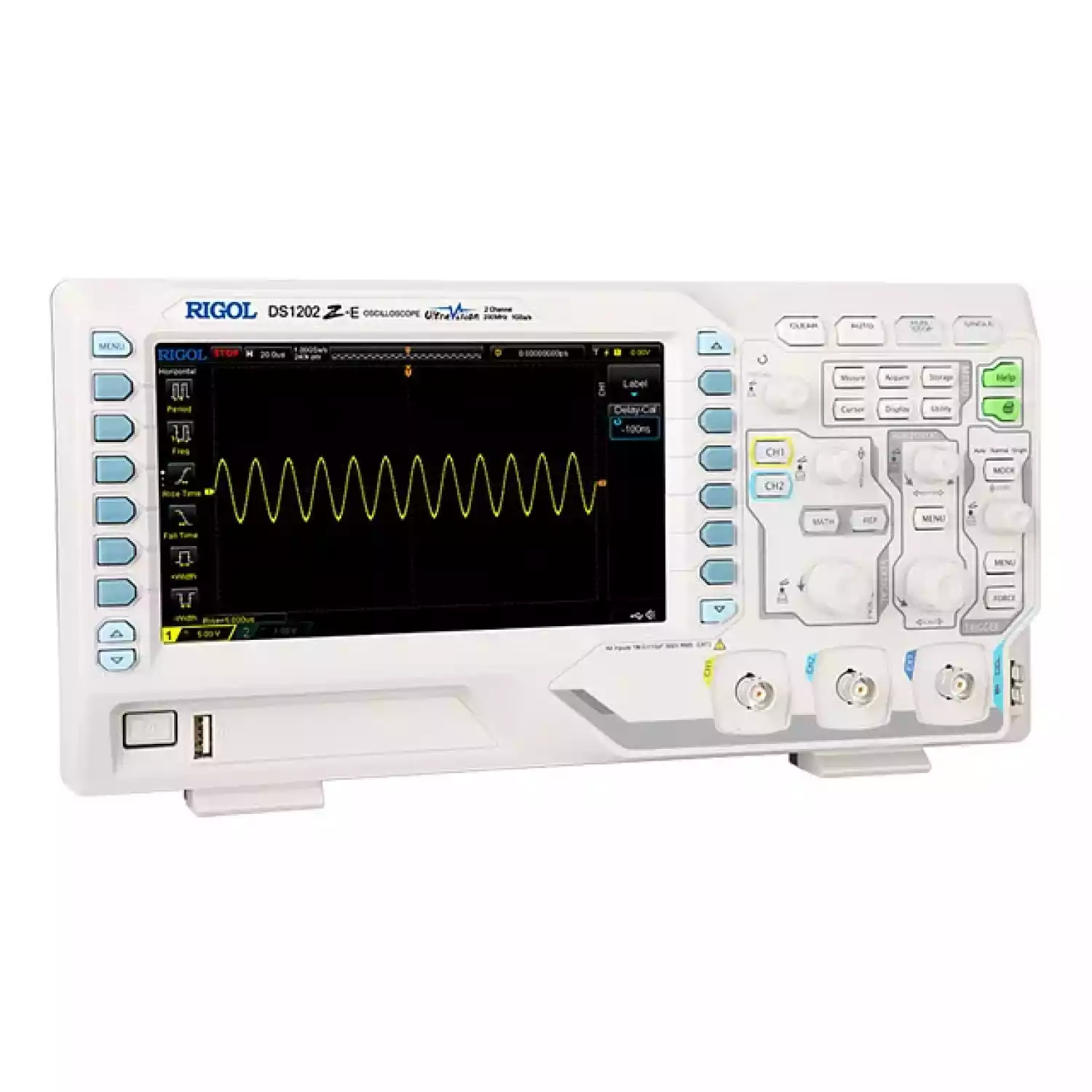

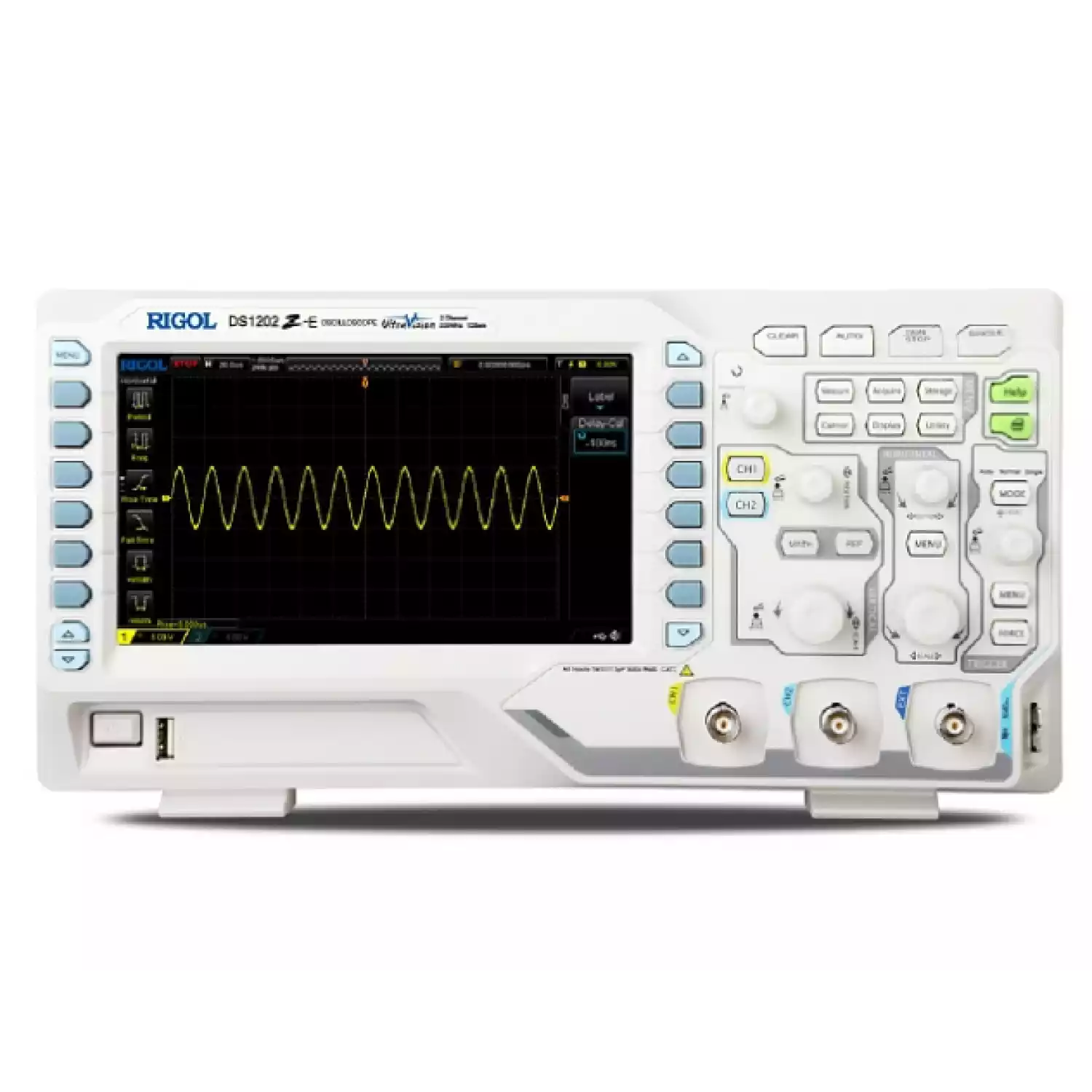

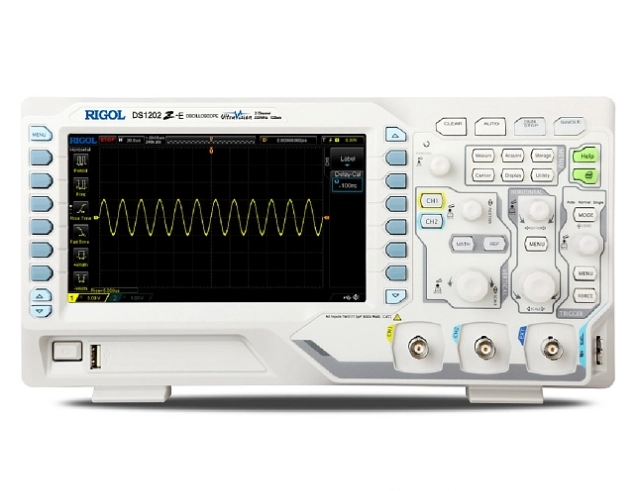

Цифровой осциллограф RIGOL DS1202Z-E

Характеристика

Значение

Полоса пропускания

200 MГц

Режим дискретизации

Реальное время

Количество каналов

2 аналоговых + вход внешнего запуска

Регистрация

Режим

Обычный
Пиковый детектор 4 нс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Высокое разрешение 12 бит

Макс. дискретизация (реальное время)

1 Гвыб/сек (500 Мвыб/сек - 2 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±1% || 15 пФ ±3 пФ

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Ограничение полосы пропускания

20 МГц, полный диапазон

Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек

Интерполяция

(sin x)/x

Глубина записи (макс.)

24 М точек

Коэффициент развертки

2 нс/дел ~ 50 с/дел, с шагом 1~2~5

Погрешность временной базы

≤±25 ppm

Максимальная задержка

Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
Пост-запуск: 1 с....500 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

8 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )

Полоса пропускания для аналогового периодического сигнала

DC ~ 200 МГц

Полоса пропускания для однократного сигнала

DC ~ 200 МГц

Ограничение полосы пропускания

20 МГц

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤1,75 нс (типичное)

Погрешность коэф. усиления

<10 >
≥10 мВ: ±3% от полной шкалы

Погрешность смещения

±0,1 дел ±2 мВ ±1% смещения

Изоляция между каналами

≥40 дБ

Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT), слежение, авто

Автоматические

Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

встроенный, 6 разрядов

Математические операции

A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр

FFT окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Отображение в режиме БПФ

полное окно, половина окна

Масштаб для FFT окна

dB/dBm, Vrms

Фильтр

ФНЧ, ФВЧ, полосовой, режекторный

Количество шин для декодирования

2

Декодирование

Parallel, RS-232/UART , I²C, SPI

Характеристики

Значение

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±4 В

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

16 нс ~ 10 с

Чувствительность триггера

1 дел (< >5 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий & спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, >
отрицательная полярность импульса: >, <, >

диапазон установок

8 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, >

диапазон установок

8 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий, нарастающий & спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

8 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 10 с

Номер фронта

1 ~ 65535

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, , >

Условие запуска

8 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, , >, ><

Длительность задержки

8 нс ~ 10 с

Запуск по истечении времени

Фронт

нарастающий, спадающий, нарастающий & спадающий

Установка времени

16 нс ~ 10 с

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, , >

Длительность

8 нс ~ 10 с

Запуск Установка / Удержание (Setup / Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

8 нс ~ 1 с

Время удержания

8 нс ~ 1 с

RS-232/UART запуск

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская

Разрядность

5 бит, 6 бит, 7 бит, 8 бит

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

от 0 до 127, от 0 до 255, от 0 до 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut, CS

Значение удержания

16 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Тип дисплея

диагональ 7” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

16 000 000 цветов (24 бит)

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно

Тип отображения

векторный, точками

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Стандартный

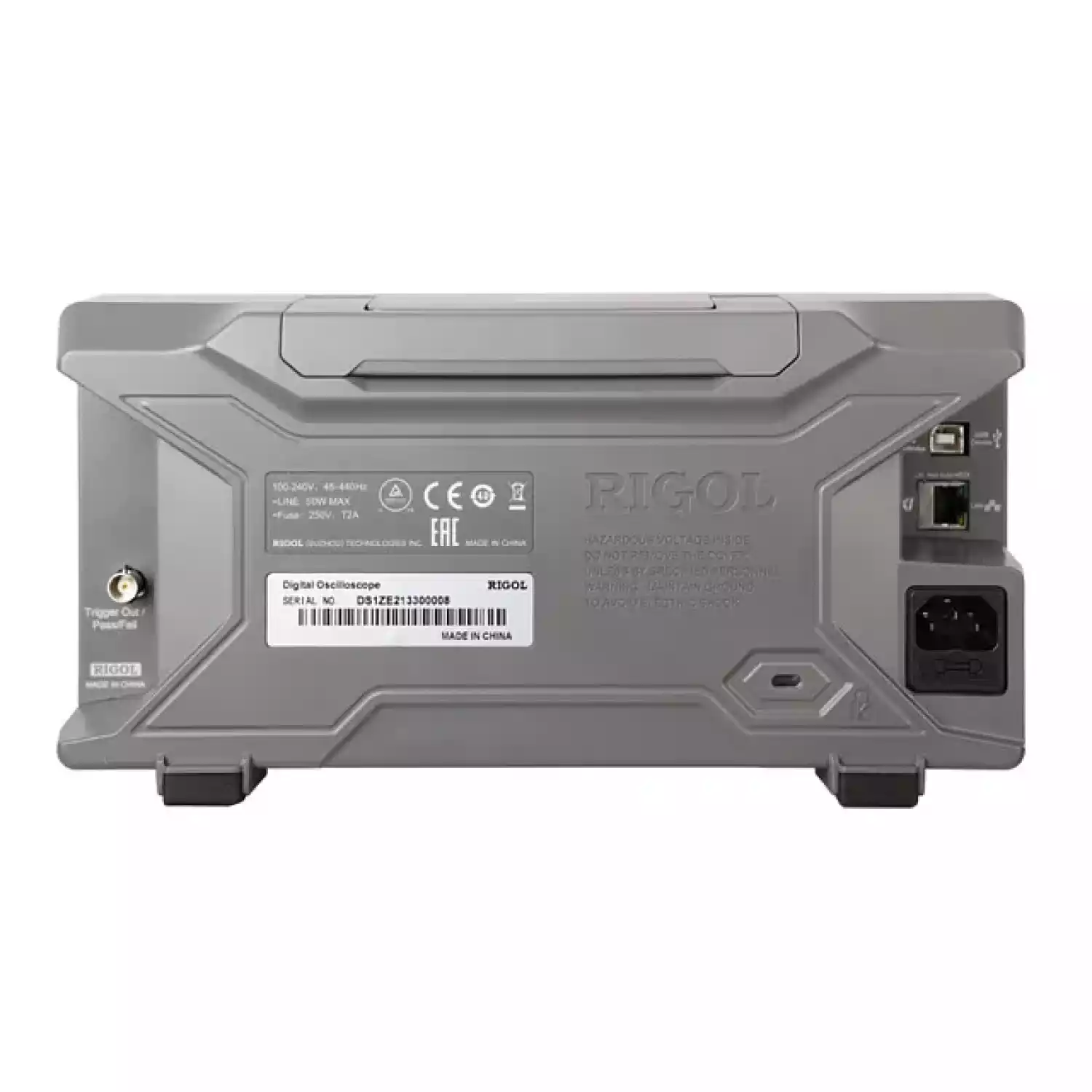

USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<50 >

Предохранитель

2 A, T тип, 250 В

Габаритные размеры

313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)

Вес

Около 2,9 кг ±0,2 кг (3,5 кг ±0,5 кг с упаковкой)
