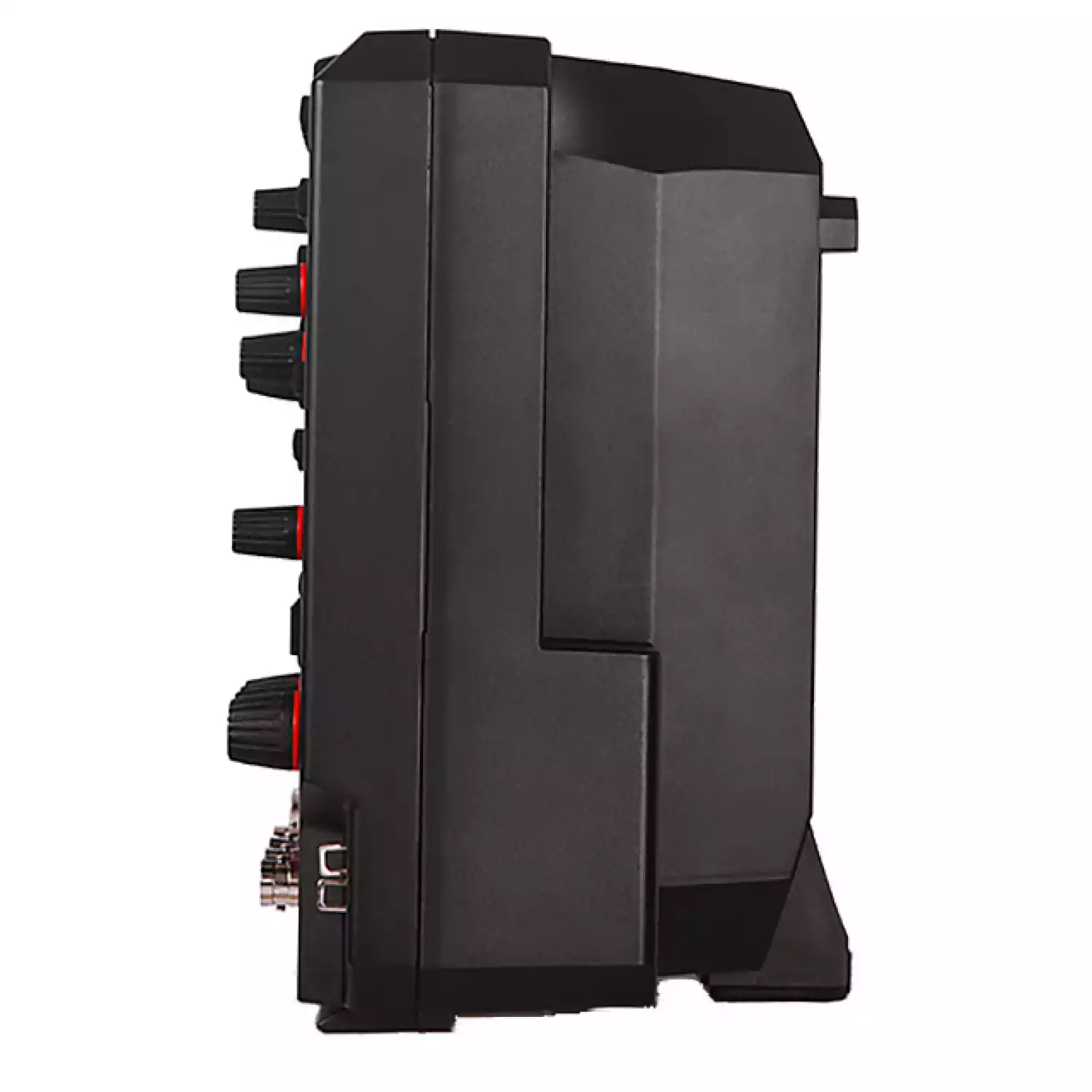

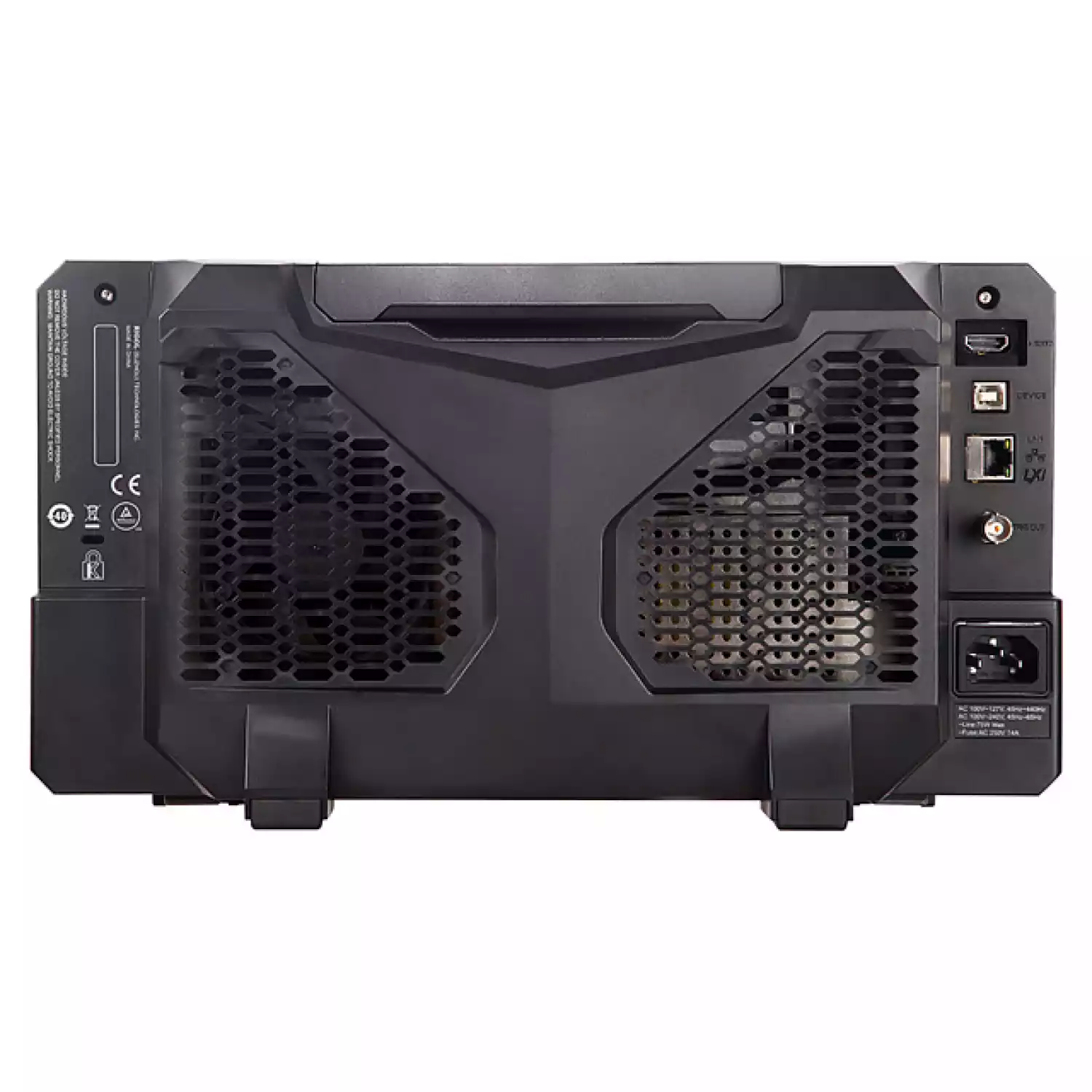

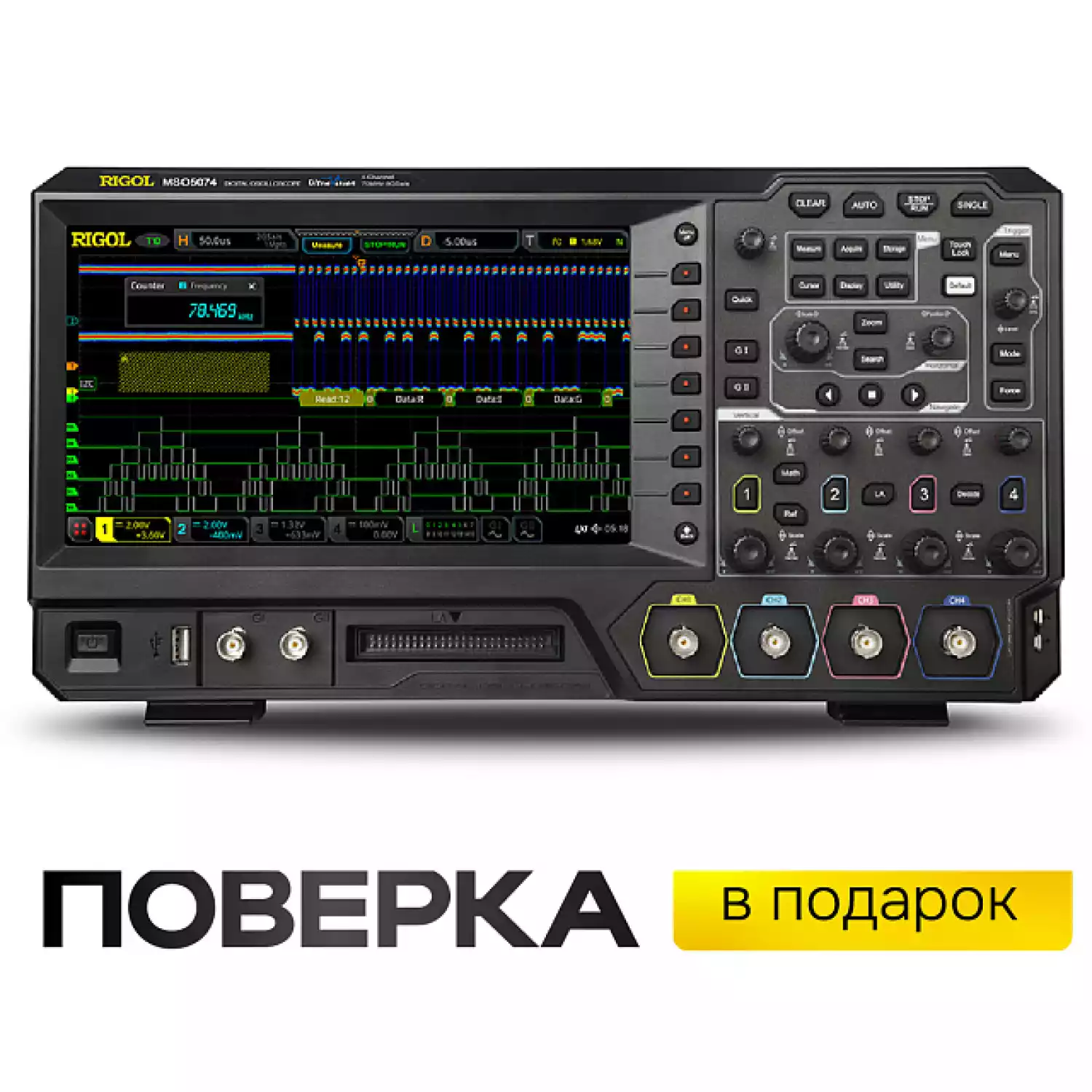

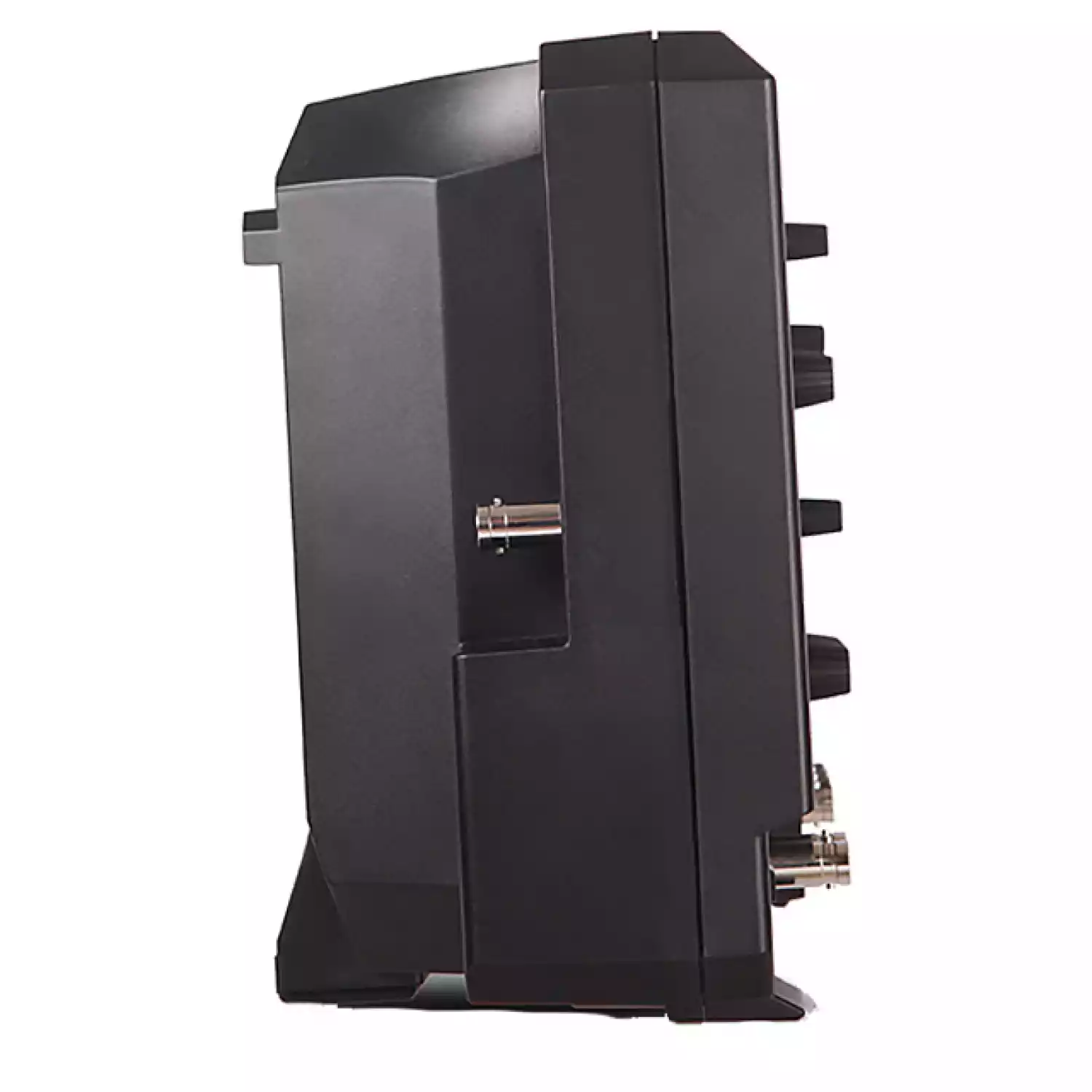

Цифровой осциллограф RIGOL MSO5074
Цифровой осциллограф Rigol MSO5074 может объединять в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, двухканальный генератор сигналов, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов.
Осциллограф Rigol MSO5074 использует процессор "Phoenix", разработанный компанией Rigol. Это обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 200 М точек, скорость захвата осциллограмм до 500000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000.
Технические характеристики цифрового осциллографа RIGOL MSO5074:
| Максимальная частота |
70 МГц 100 МГц с опцией MSO5000-BW0T1 200 МГц с опцией MSO5000-BW0T2 350 MГц с опцией MSO5000-BW0T3 |
| Кол-во каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) |
| Частота дискретизации | 8 ГГц |
| Чувствительность | 1 мВ/дел ~ 10 В/дел |
| Коэф. развертки | 5 нс/дел ~ 1000 с/дел |
| Макс. глубина памяти | 100М, 200М (опционально) |
| Дисплей | 23 см |
| Интерфейсы | USB-host, USB-device, LAN, AUX, HDMI |
| Декодирование протоколов | I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция) |
| Серия | MSO5000 (Rigol) |
| Доп. характеристики | Сенсорный дисплей - диагональ 9", емкостной сенсорный мультитач; Габариты - 367 мм × 200 мм × 130 мм (Ш*В*Г) |
Генератор сигналов (опция MSO5000-AWG)
|
Количество каналов |
2 |
|||
|
Частота дискретизации |
200 Мвыб/сек |
|||
|
Вертикальное разрешение |
14 бит |
|||
|
Максимальная частота |
25 МГц |
|||
|
Стандартные формы |
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
|||
|
Встроенные формы |
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
|||
|
Синусоидальный сигнал |
Диапазон |
100 мГц...25 МГц |
||
|
Неравномерность |
±0,5 дБ (относительно 1 кГц) |
|||
|
Гармонические искажения |
-40 дБн |
|||
|
Негармонические искажения |
-40 дБн |
|||
|
Коэффициент гармоник |
1% |
|||
|
Отношение сигнал / шум |
40 дБ |
|||
|
Прямоугольный / Импульсный сигнал |
Диапазон прямоугольного сигнала |
100 мГц...15 МГц |
||
|
Диапазон импульсного сигнала |
100 мГц...1 МГц |
|||
|
Время нарастания / спада |
< > |
|||
|
Выброс |
< > |
|||
|
Коэф. заполнения |
50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
|
Разрешение коэф. заполнения |
1% или 10 нс, что больше |
|||
|
Мин. длительность импульса |
20 нс |
|||
|
Разрешение длит.импульса |
10 нс или 5 бит, что больше |
|||
|
Джиттер |
5 нс |
|||
|
Пилообразный сигнал |
Диапазон |
100 мГц...100 кГц |
||
|
Линейность |
1% |
|||
|
Симметрия |
0%...100% |
|||
|
Шумовой сигнал |
Полоса |
>25 МГц |
||
|
Встроенные формы |
Диапазон |
100 мГц...1 МГц |
||
|
Произвольная форма |
Диапазон |
100 мГц...10 МГц |
||
|
Количество точек |
2...16 К точек |
|||
|
Доп. свойства |
поддержка сохранения и загрузки форм |
|||
|
Частота |
Точность |
100 ppm (<10 >10 кГц) |
||
|
Разрешение |
100 мГц или 4 бит, что больше |
|||
|
Амплитуда |
Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
|
Разрешение |
100 мкВ или 3 бит, что больше |
|||
|
Точность |
2% (на частоте 1 кГц) |
|||
|
Смещение |
Уровень |
±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
|
Разрешение |
100 мкВ или 3 бит, что больше |
|||
|
Точность |
±(2%уст.значения + 5 мВ + 0,5%амплитуды) |
|||
|
Модуляция |
Тип |
АМ, ЧМ, ШИМ |
||
|
АМ |
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
|
ЧМ |
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
|
ШИМ |
Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|||
|
Свипирование |
Закон |
линейный / логарифмический |
||
|
Интервал свипирования |
1 мс ... 500 с |
|||
|
Частота |
Внутри диапазона частот |
|||
|
Пачки импульсов |
Режим |
N циклов, непрерывный |
||
|
Количество импульсов |
1 ... 1 000 000 |
|||
|
Период |
1 мкс ... 500 с |
|||
|
Задержка |
0...100 с |
|||
|
Источник запуска |
внутренний, ручной |
|||
Цифровой вольтметр
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|||
|
Функция измерения |
DC, DC RMS, AC RMS |
|||
|
Разрешение |
ACV/DCV: 3 бита |
|||
|
Режим измерения |
диаграмма, превшение свыше 3 сек |
|||
Частотомер
|
Общие параметры |
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||
|
Разрешение |
6 бит, пользовательская |
|||
|
Макс. частота |
макс. частота аналогового канала |
|||
|
Функция измерения |
частота. период, счет ипульсов |
|||
|
Суммирование |
Источник |
48-бит счетчика |
||
|
Фронт |
подсчет количества нарастающих фронтов |
|||
|
Временная база |
внутренний источник опорной частоты |
|||
