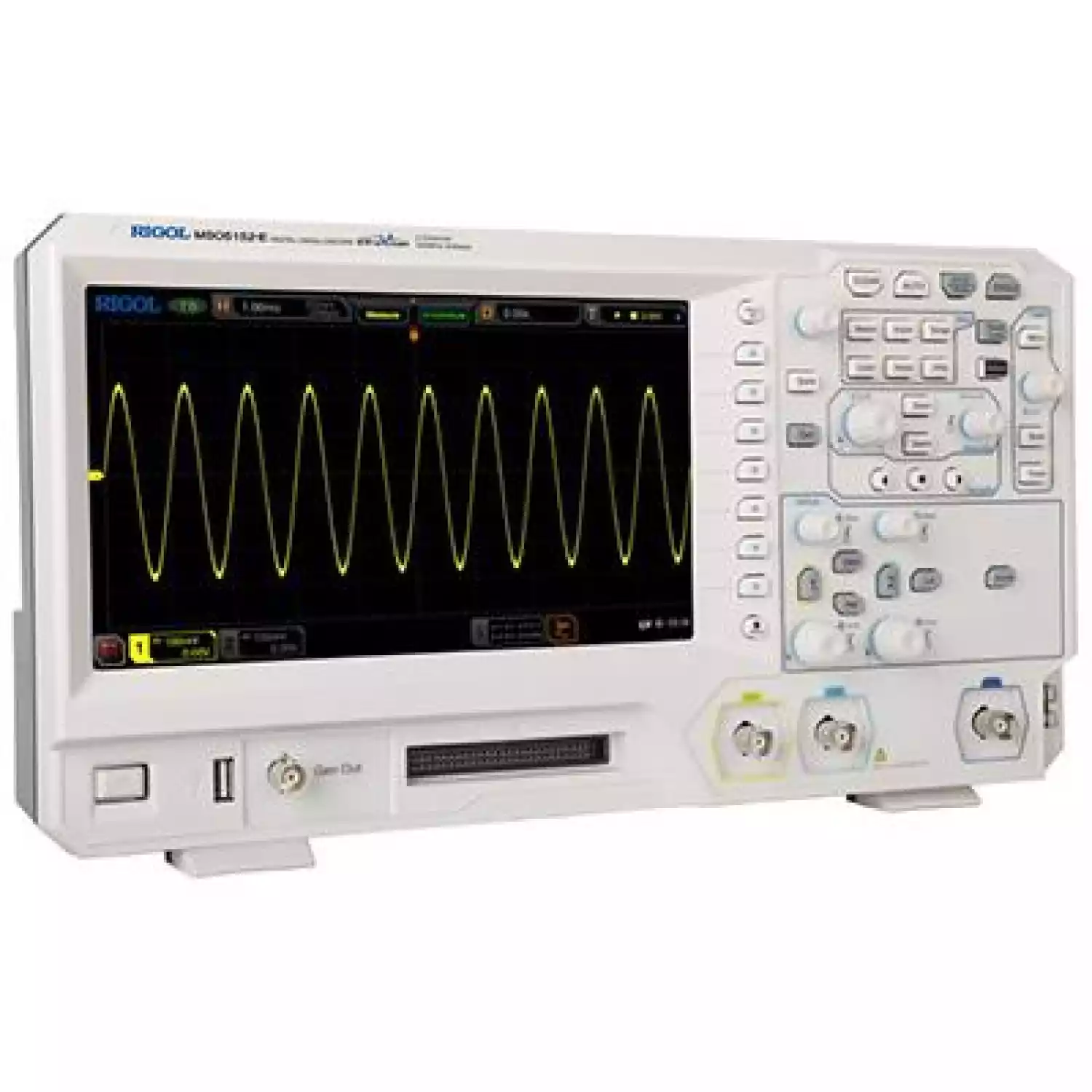

Цифровой осциллограф RIGOL MSO5152-E

Цифровой осциллограф RIGOL MSO5152-E

Rigol MSO5152-E может объединять в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов.

Среди особенностей осциллографа MSO5152-E следует упомянуть возможность строить диаграммы Боде (логарифмические амплитудно-фазовые частотные характеристики), что превращает осциллограф в измеритель АЧХ.

Технические характеристики осциллографа RIGOL MSO5152-E:

Полоса пропускания		150 МГц
Режим дискретизации		Реальное время
Количество каналов		2 аналоговых + 16 цифровых (опция PLA2216)
Макс. скорость захвата осциллограмм		≥300000 осц./сек
Регистрация	Режим	Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение 12 бит
	Макс. дискретизация (реальное время)	Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - все каналы)
		Цифровые каналы: 1 Гвыб/сек на канал
	Глубина записи	Аналоговые каналы: 50 М точек (25 М точек - все каналы) - стандартно 100 М точек (50 М точек - все каналы) - опция MSO5000-E-1RL
		Цифровые каналы: 25 М точек

Генератор сигналов (опция MSO5000-E-AWG)

Количество каналов		1
Частота дискретизации		200 Мвыб/сек
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон	100 мГц...25 МГц
	Неравномерность	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Коэффициент гармоник	1%
	Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала	100 мГц...15 МГц
	Диапазон импульсного сигнала	100 мГц...1 МГц
	Время нарастания / спада	< >
	Выброс	< >
	Коэф. заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэф. заполнения	1% или 10 нс, что больше
	Мин. длительность импульса	20 нс
	Разрешение длит.импульса	10 нс или 5 бит, что больше
	Джиттер	5 нс
Пилообразный сигнал	Диапазон	100 мГц...100 кГц
	Линейность	1%
	Симметрия	0%...100%
Шумовой сигнал	Полоса	>25 МГц
Встроенные формы	Диапазон	100 мГц...1 МГц
Произвольная форма	Диапазон	100 мГц...10 МГц
	Количество точек	2...16 К точек
	Доп. свойства	поддержка сохранения и загрузки форм
Частота	Точность	100 ppm (<10 >10 кГц)
Частота	Разрешение	100 мГц или 4 бит, что больше
Амплитуда	Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	2% (на частоте 1 кГц)
Смещение	Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	±(2%уст.значения + 5 мВ + 0,5%амплитуды)
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ	Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота
Свипирование	Закон	линейный / логарифмический
	Интервал свипирования	1 мс ... 500 с
	Частота	Внутри диапазона частот
Пачки импульсов	Режим	N циклов, непрерывный
	Количество импульсов	1 ... 1 000 000
	Период	1 мкс ... 500 с
	Задержка	0...500 с
	Источник запуска	внутренний, ручной

Цифровой вольтметр

Источник				аналоговые каналы
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV/DCV: 3 бита
Режим измерения				диаграмма, превшение свыше 3 сек

Частотомер

Общие параметры	Источник	аналоговые каналы , цифровые каналы (D0 ~ D15)
	Разрешение	6 бит, пользовательская
	Макс. частота	макс. частота аналогового канала
Функция измерения		частота. период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Диаграммы Боде

Начальная частота				10 Гц...25 МГц
Конечная частота				100 Гц...25 МГц
Точки/Декады				10...300 МГц
Выходная амплитуда				20 мВ...5 В (высокий импеданс) 10 мВ...2,5 В (50 Ом)

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 9", емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм

Порты ввода / вывода

USB 2.0 Hi-speed Host		1 на передней панели
USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<75 >
Предохранитель	4 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

367 мм × 200 мм × 130 мм (Ш*В*Г)

Вес

3,5 кг без упаковки

5,8 кг с упаковкой

Комплект поставки:

Осциллограф
Кабель питания
Кабель USB
Пассивные пробники PVP2350 (2 шт.)
Краткое руководство
