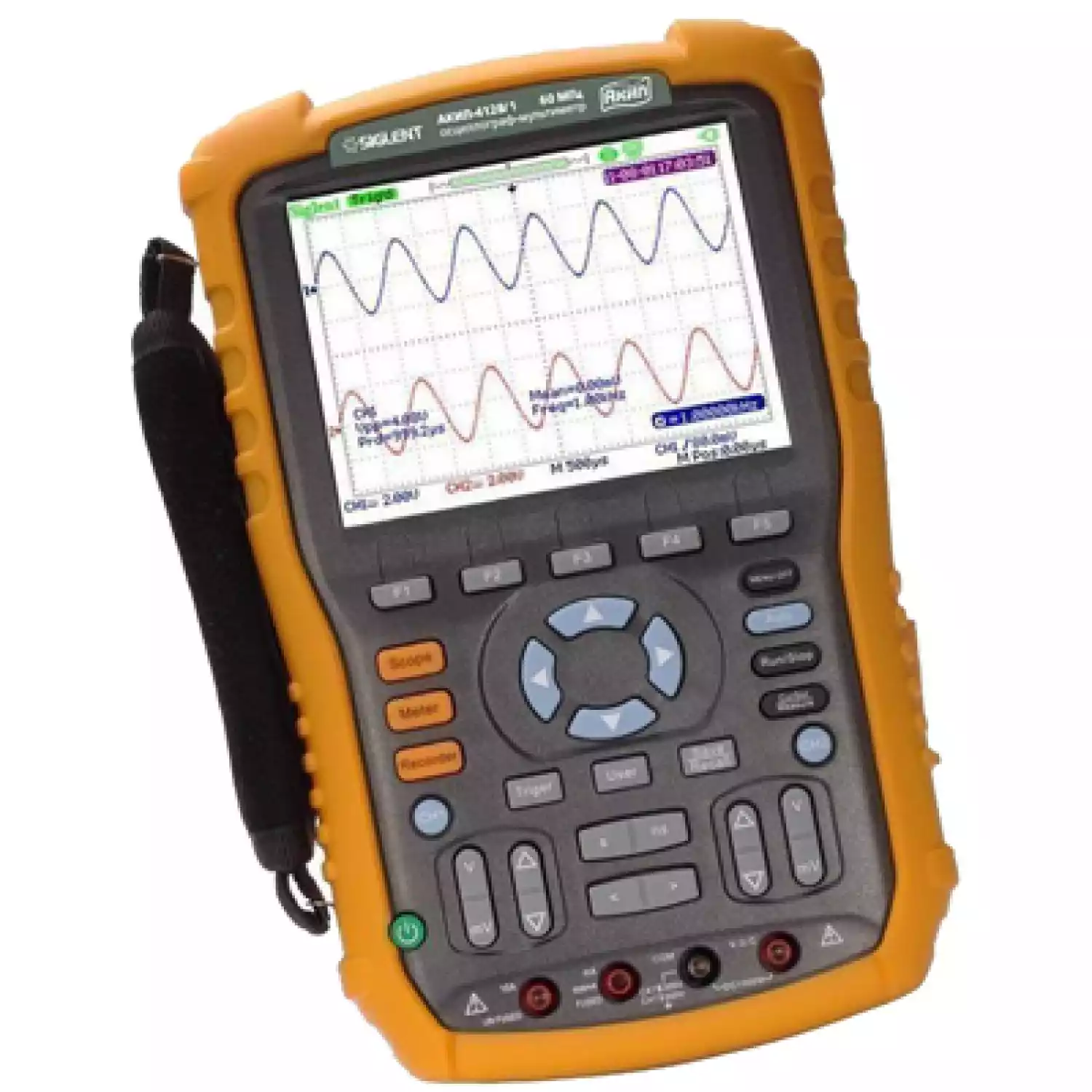

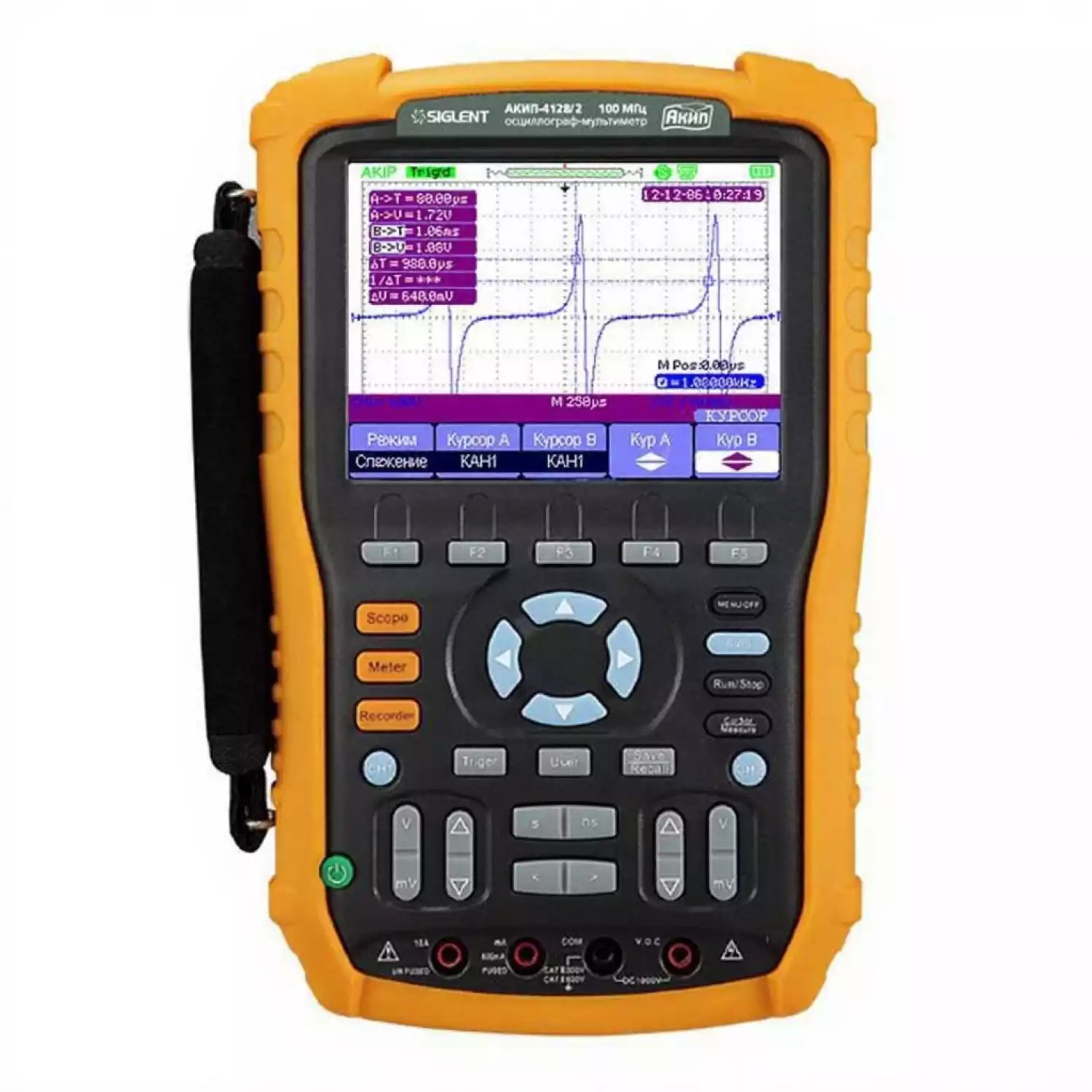

АКИП-4128/1 - цифровой запоминающий осциллограф-мультиметр

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4128/1

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4128/1 - цифровой запоминающий осциллограф-мультиметр: 12 мес.

Назначение прибора:

АКИП-4128/1 - цифровой запоминающий осциллограф-мультиметр - цифровой осциллограф, мультиметр, TrendPlot, регистратор. Изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между входами осциллографа, между входами осциллографа и землей; до 600 В КАТ. II / 300 В КАТ. III между входами осциллографа и мультиметра. Прибор имеет 2 канала, полоса пропускания: 60 МГц. Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц.

Особенности осциллографа АКИП-4128/1:

Цифровой осциллограф, мультиметр, TrendPlot, регистратор

Изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между входами осциллографа, между входами осциллографа и землей; до 600 В КАТ. II / 300 В КАТ. III между входами осциллографа и мультиметра

Осциллограф: 2 канала, полоса пропускания: 60 МГц

Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц

Максимальная длина памяти 1 МБ/канал (2 МБ при объединении каналов)

Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (ΔU, ΔT, режим «слежение»)

Математика: БПФ, +, -, х, /

Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)

Интерполяция: Sin X/х, линейная

Режим X-Y

Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)

Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ

Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)

Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов

Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра

Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)

Интерфейсы: USB 2.0

Поддержка подключения внешних USB-накопителей

ПО: совместимость MS Windows XP, Vista, 7 (32 bit)

Технические характеристики осциллографа АКИП-4128/1:

Режим осциллографа

Канал вертикального отклонения
Полоса пропускания	0… 60 МГц
Время нарастания	≤ 5,8 нс
Коэф. отклонения (Коткл.)	2 мВ/дел…100 В/дел
Погрешность уст. Коткл.	± 3 %
Постоянное смещение	2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
Входной импеданс	1 МОм (± 2 %) / 18 пФ (± 3 пФ)
Макс. вх. напряжение	Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
Связь по входу	Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2,5 нс/дел…50 с/дел
Погрешность уст. Кразв.	±0,005 %
Режим работы	Основной, ZOOM окна, самописец (ROL), X-Y
Синхронизация
Ист. синхронизации	Канал 1, Канал 2
Режимы запуска разв.	Автоколебательный, ждущий, однократный
Тип синхронизации	По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
Аналого-цифровое преобразование
Разрядность АЦП	8 бит
Частота дискретизации	500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала)
Интерполяция	Sin (х) /х
Объем памяти	Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов)
Режим сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
Измерения
По вертикали	Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение вр. задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные	ΔU, ΔT, Δ1/T (вручную), режим «слежение»

Режим мультиметра

Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений	DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
Разрешение	Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Вх. сопротивление	10 МОм
Погрешность	Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
Постоянные и переменный (СКЗ) ток
Предел измерений	60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
Разрешение	10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения	± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А)
Сопротивление
Предел измерений	600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение	0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность	± 1 % ± 5 емр
Прозвон цепи
Порог срабатывания	<50 >
Индикация	Непрерывный зв. сигнал f=2 кГц
Испытание P-N
Макс. ток теста	1,5 мА
Напряжение теста	0…2 В
Емкость
Предел измерений	40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф
Разрешение	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность	± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр
TRENDPLOT
Режим просмотра	Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных
Длина памяти	Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
Длительность записи	Осциллограф: > 24 часов; Мультиметр: > 33 часов
Источник сигнала	Канал 1 (2), 1 и 2, мультиметр
Доп. функции	Ручной запуск, курсорные измерения, растяжка (Zoom)
Регистратор
Коэф. развертки (Кразв.)	100 мс/дел…50 с/дел
Длина памяти	Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска
Дополнительные возможности
Интерфейс	USB 2.0 для сохранения данных и дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование	Запись и воспроизведение до 2500 кадров
Сохранение данных	Запись формы сигнала в стандартах Bmp, CSV
Общие данные
Память	10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
ЖК-дисплей	Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
Интерфейс	USB 2.0 – 2шт (device, host)
Универсальное питание	~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
Условия эксплуатации	0 °С…40 °С; отн. влажность не более 75 %
Габаритные размеры	259 × 163 × 53 мм
Масса	1,5 кг (с аккумулятором)

Комплект поставки осциллографа АКИП-4128/1:

Осциллограф АКИП-4128/1;
Пробники осциллографа х1/х10 (2 шт.),
Калибратор пробников,
Кабель USB,
Адаптер питания~220 В,
Сумка,
Руководство по эксплуатации,
CD-диск.
