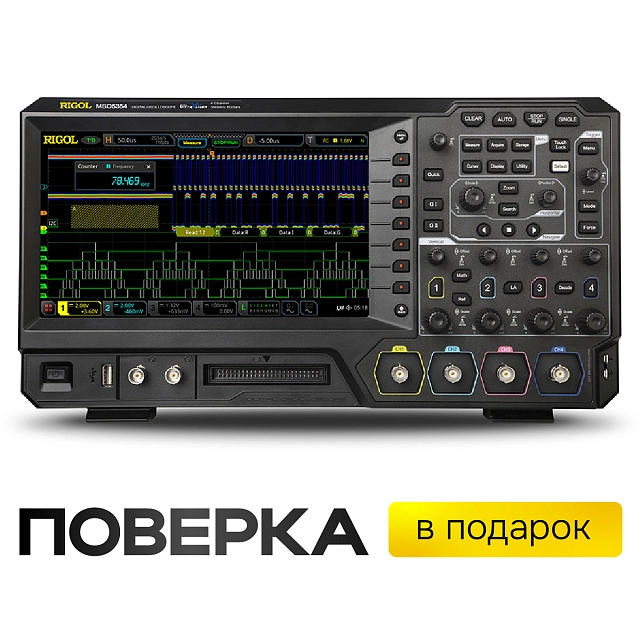

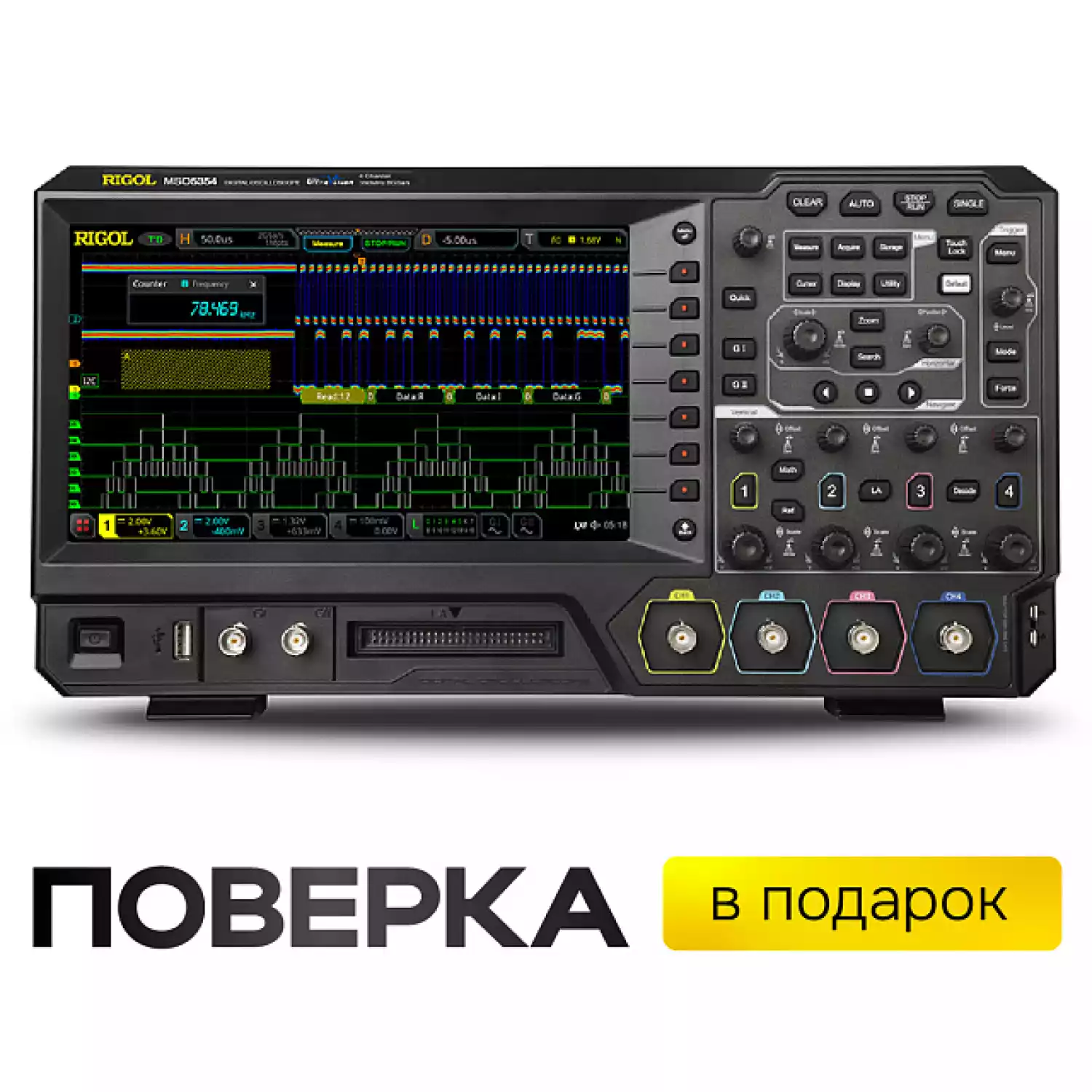

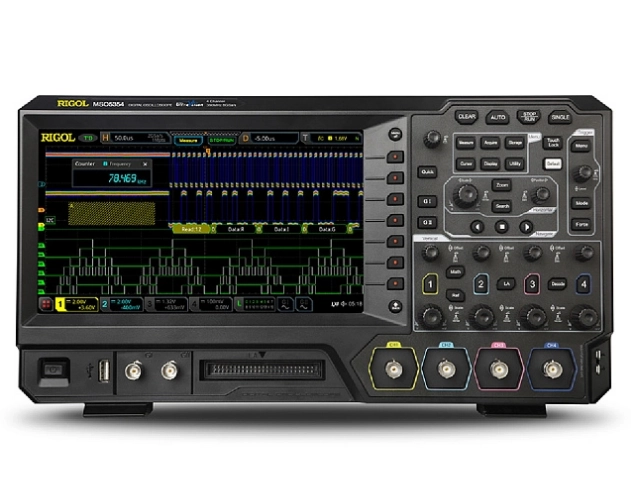

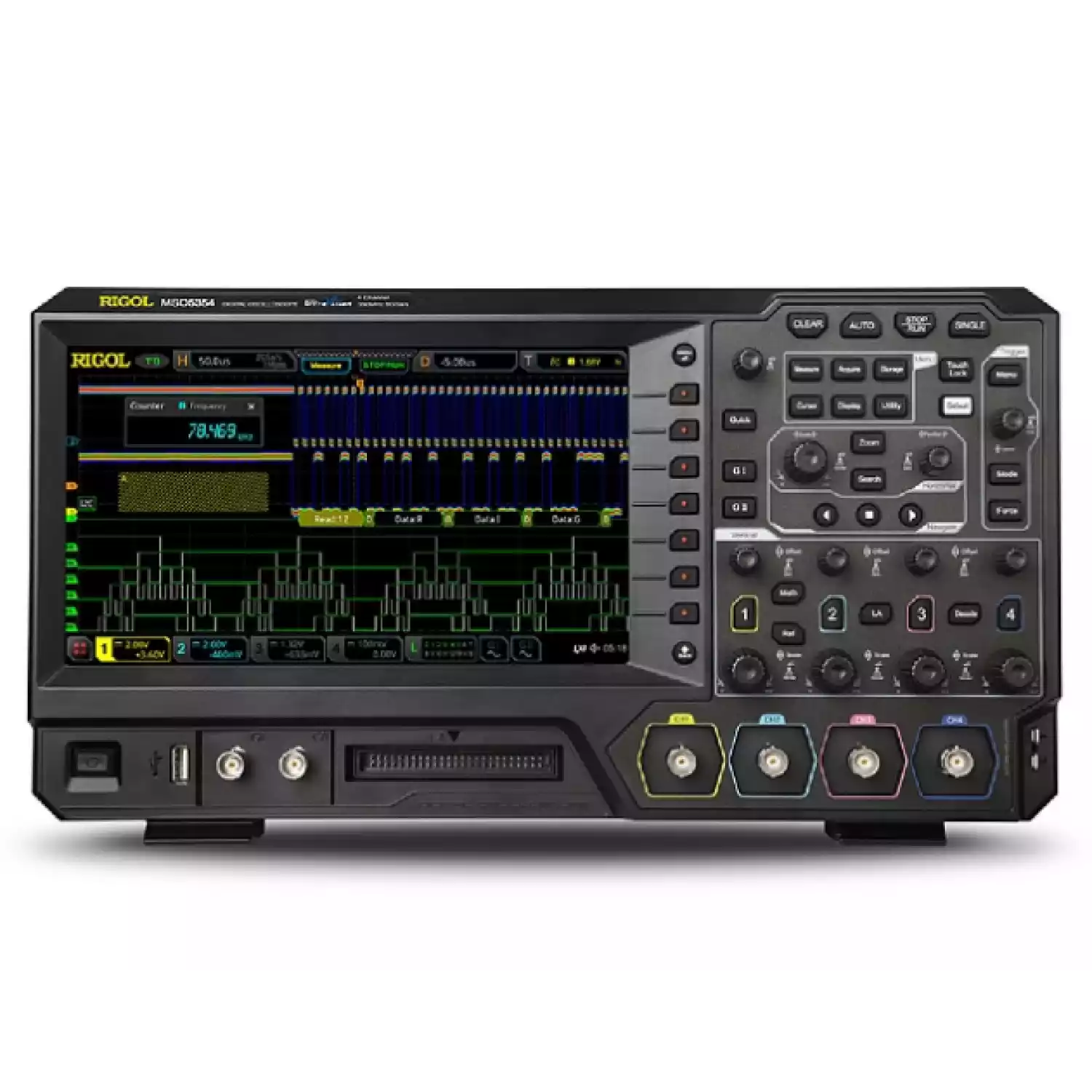

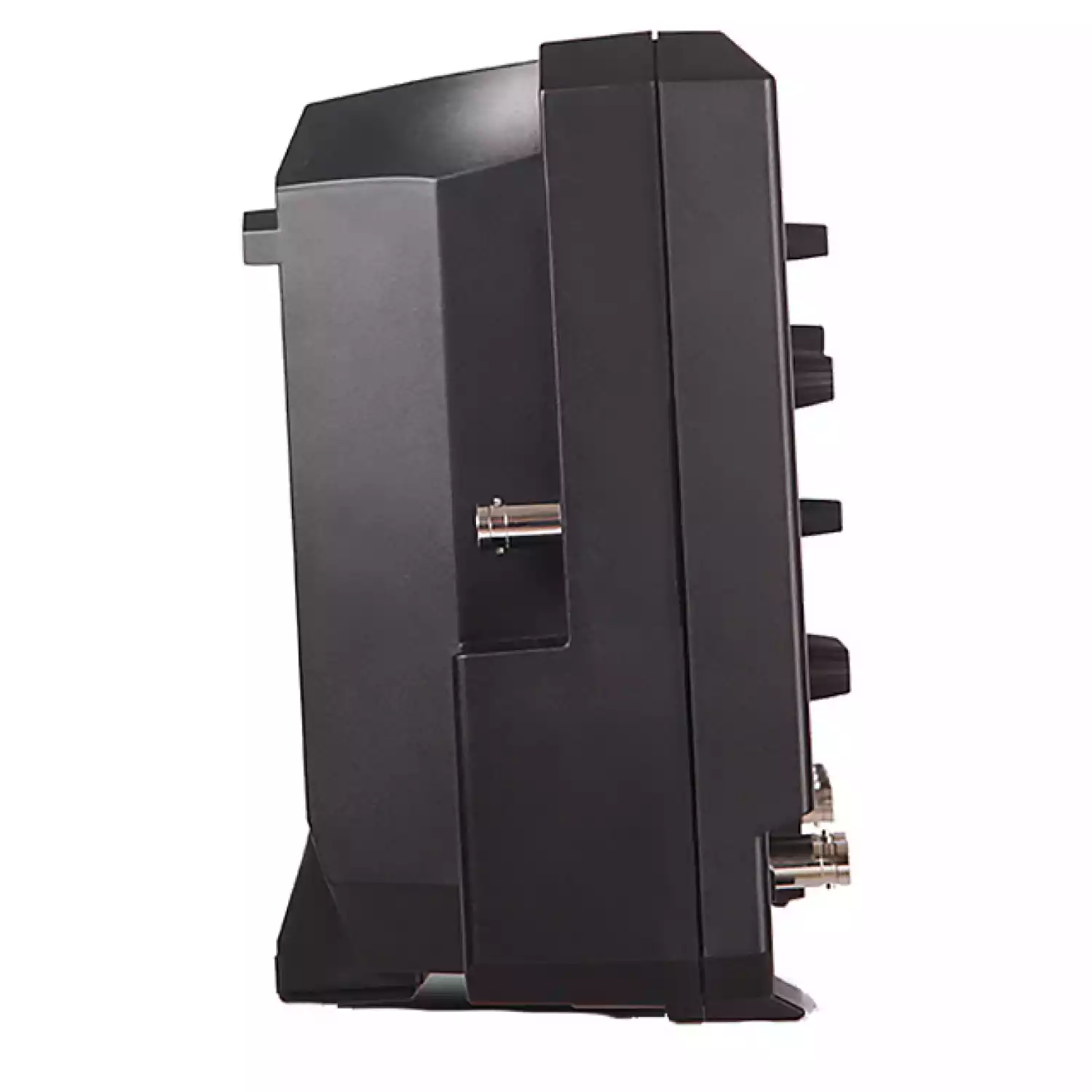

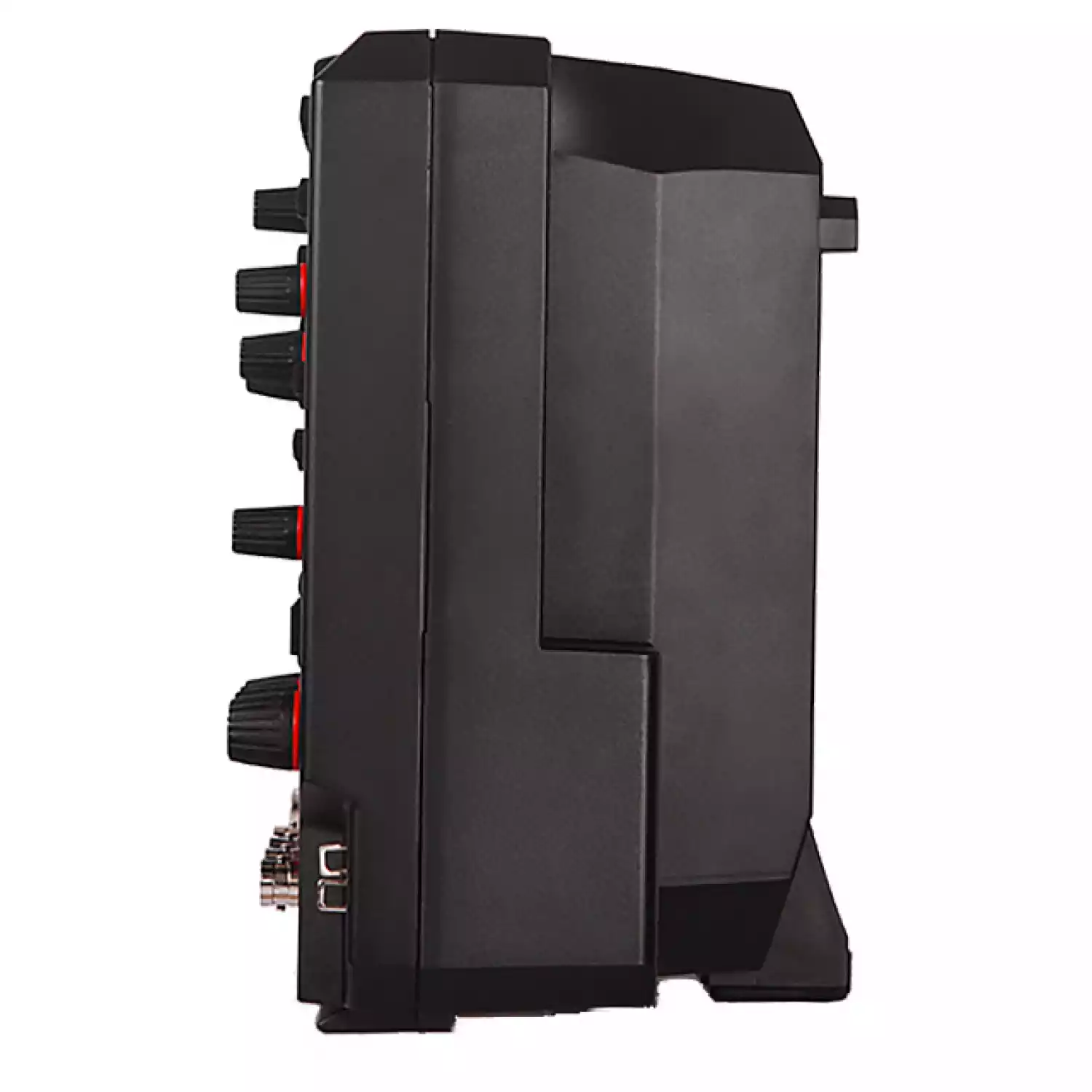

Цифровой осциллограф RIGOL MSO5354
Отличительной чертой прибора MSO5354 являются широкие возможности по обновлению их параметров, включая возможность активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также применять прибор для анализа источников питания. MSO5354 может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов.
Технические характеристики осциллографа RIGOL MSO5354:
Полоса пропускания
|
350 MГц
|
||
Режим дискретизации
|
Реальное время
|
||
Количество каналов
|
4 аналоговых + 16 цифровых (опция PLA2216)
|
||
Макс. скорость захвата осциллограмм
|
≥500000 осц./сек
|
||
Регистрация
|
Режим
|
Обычный
Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|
Макс. дискретизация (реальное время)
|
Аналоговые каналы:
8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
||
Цифровые каналы:
1 Гвыб/сек на канал |
|||
Глубина записи
|
Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек - два канала; 50 М точек - все каналы - опция 2RL |
||
Цифровые каналы:
25 М точек |
Генератор сигналов (опция MSO5000-AWG)
Количество каналов | 2 | |||
Частота дискретизации | 200 Мвыб/сек | |||
Вертикальное разрешение | 14 бит | |||
Максимальная частота | 25 МГц | |||
Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |||
Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |||
Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | ||
Неравномерность | ±0,5 дБ (относительно 1 кГц) | |||
Гармонические искажения | -40 дБн | |||
Негармонические искажения | -40 дБн | |||
Коэффициент гармоник | 1% | |||
Отношение сигнал / шум | 40 дБ | |||
Прямоугольный / Импульсный сигнал | Диапазон прямоугольного сигнала |
100 мГц...15 МГц | ||
Диапазон импульсного сигнала |
100 мГц...1 МГц | |||
Время нарастания / спада | < > | |||
Выброс | < > | |||
Коэф. заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
Разрешение коэф. заполнения | 1% или 10 нс, что больше | |||
Мин. длительность импульса | 20 нс | |||
Разрешение длит.импульса | 10 нс или 5 бит, что больше | |||
Джиттер | 5 нс | |||
Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | ||
Линейность | 1% | |||
Симметрия | 0%...100% | |||
Шумовой сигнал | Полоса | >25 МГц | ||
Встроенные формы | Диапазон | 100 мГц...1 МГц | ||
Произвольная форма | Диапазон | 100 мГц...10 МГц | ||
Количество точек | 2...16 К точек | |||
Доп. свойства | поддержка сохранения и загрузки форм | |||
Частота | Точность | 100 ppm (<10 >10 кГц) | ||
Разрешение | 100 мГц или 4 бит, что больше | |||
Амплитуда | Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
Разрешение | 100 мкВ или 3 бит, что больше | |||
Точность | 2% (на частоте 1 кГц) | |||
Смещение | Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
Разрешение | 100 мкВ или 3 бит, что больше | |||
Точность | ±(2%уст.значения + 5 мВ + 0,5%амплитуды) | |||
Модуляция | Тип | АМ, ЧМ, ШИМ | ||
АМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
ЧМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
ШИМ | Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|||
Свипирование | Закон | линейный / логарифмический | ||
Интервал свипирования | 1 мс ... 500 с | |||
Частота | Внутри диапазона частот | |||
Пачки импульсов | Режим | N циклов, непрерывный | ||
Количество импульсов | 1 ... 1 000 000 | |||
Период | 1 мкс ... 500 с | |||
Задержка | 0...100 с | |||
Источник запуска | внутренний, ручной |
Цифровой вольтметр
Источник | аналоговые каналы (CH1 ~ CH4) | |||
Функция измерения | DC, DC RMS, AC RMS | |||
Разрешение | ACV/DCV: 3 бита | |||
Режим измерения | диаграмма, превшение свыше 3 сек |
Частотомер
Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||
Разрешение | 6 бит, пользовательская | |||
Макс. частота | макс. частота аналогового канала | |||
Функция измерения | частота. период, счет ипульсов | |||
Суммирование | Источник | 48-бит счетчика | ||
Фронт | подсчет количества нарастающих фронтов | |||
Временная база | внутренний источник опорной частоты |
Основные технические характеристики
Дисплей
Тип дисплея | диагональ 9", емкостной сенсорный мультитач |
Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек |
Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
Яркость | 256 уровней (ЖК HDMI) |
Энергонезавсисмая память
Формат сохранения | настройки | setup (*.stp) |
изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
Опорные осциллограммы | 10 осциллограмм |

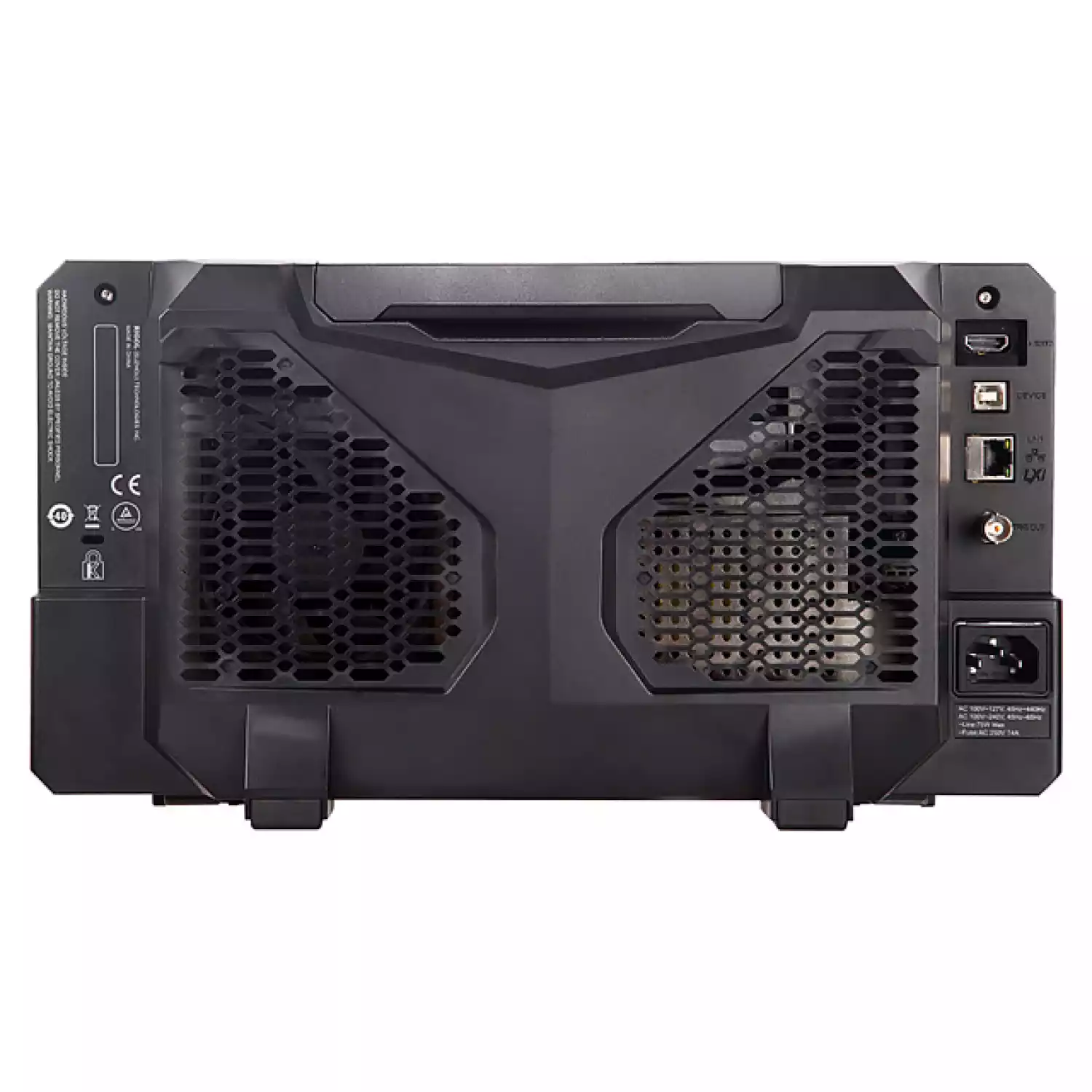

Порты ввода / вывода
USB 2.0 Hi-speed Host | 1 на передней панели | |
USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
GPIB | адаптер USB-GPIB (опция) | |
WEB интерфейс | поддержка VNC Web | |
HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс | |
Выход компенсации пробника | Частота | меандр 1 кГц |
Амплитуда | 3 Вп-п |
Питание
Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
Потребляемая мощность | <75 > |
Предохранитель | 4 A, T тип, 250 В |
Массо-габаритные параметры
Габаритные размеры | 367 мм × 200 мм × 130 мм (Ш*В*Г) |
Вес | 3,5 кг без упаковки 5,8 кг с упаковкой |
