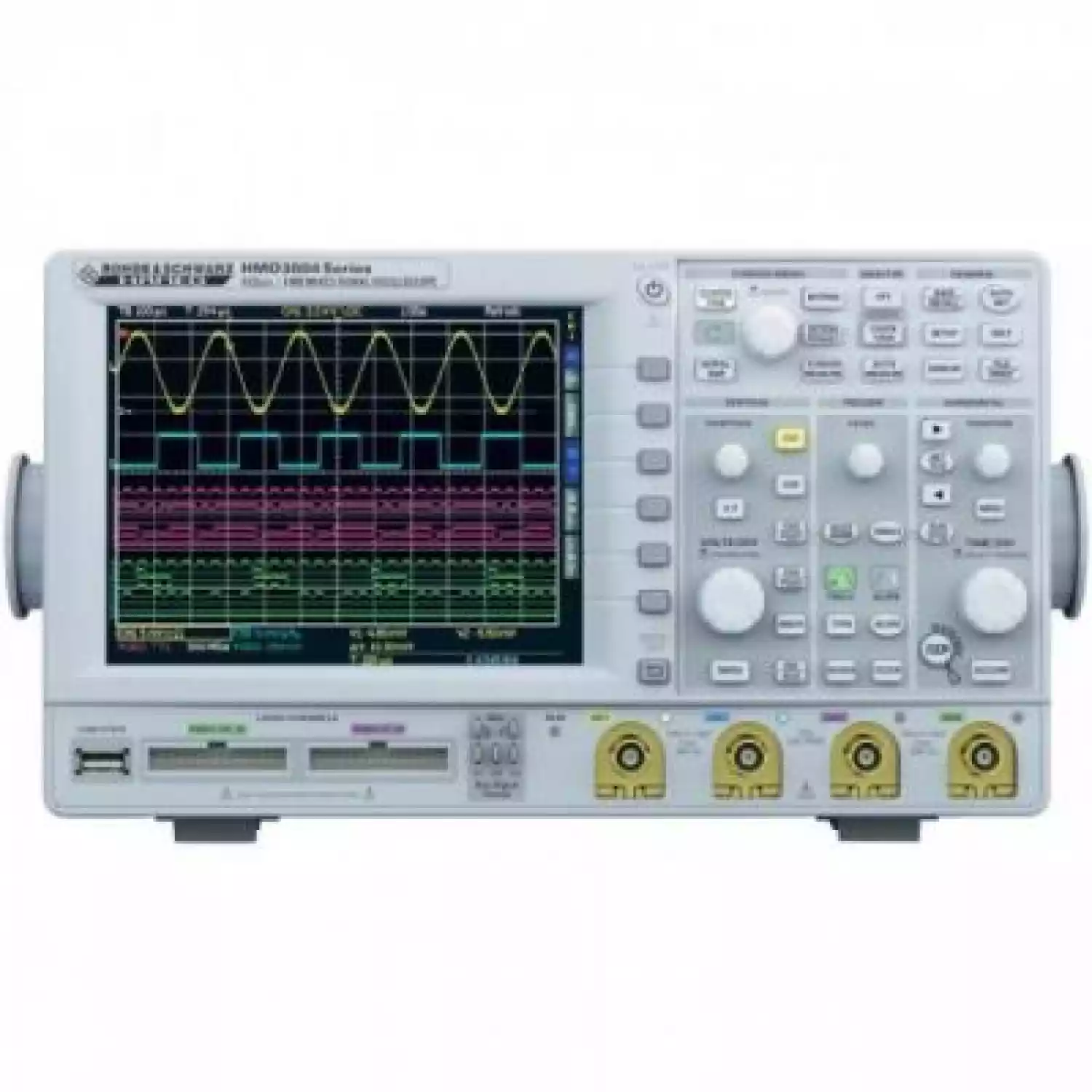

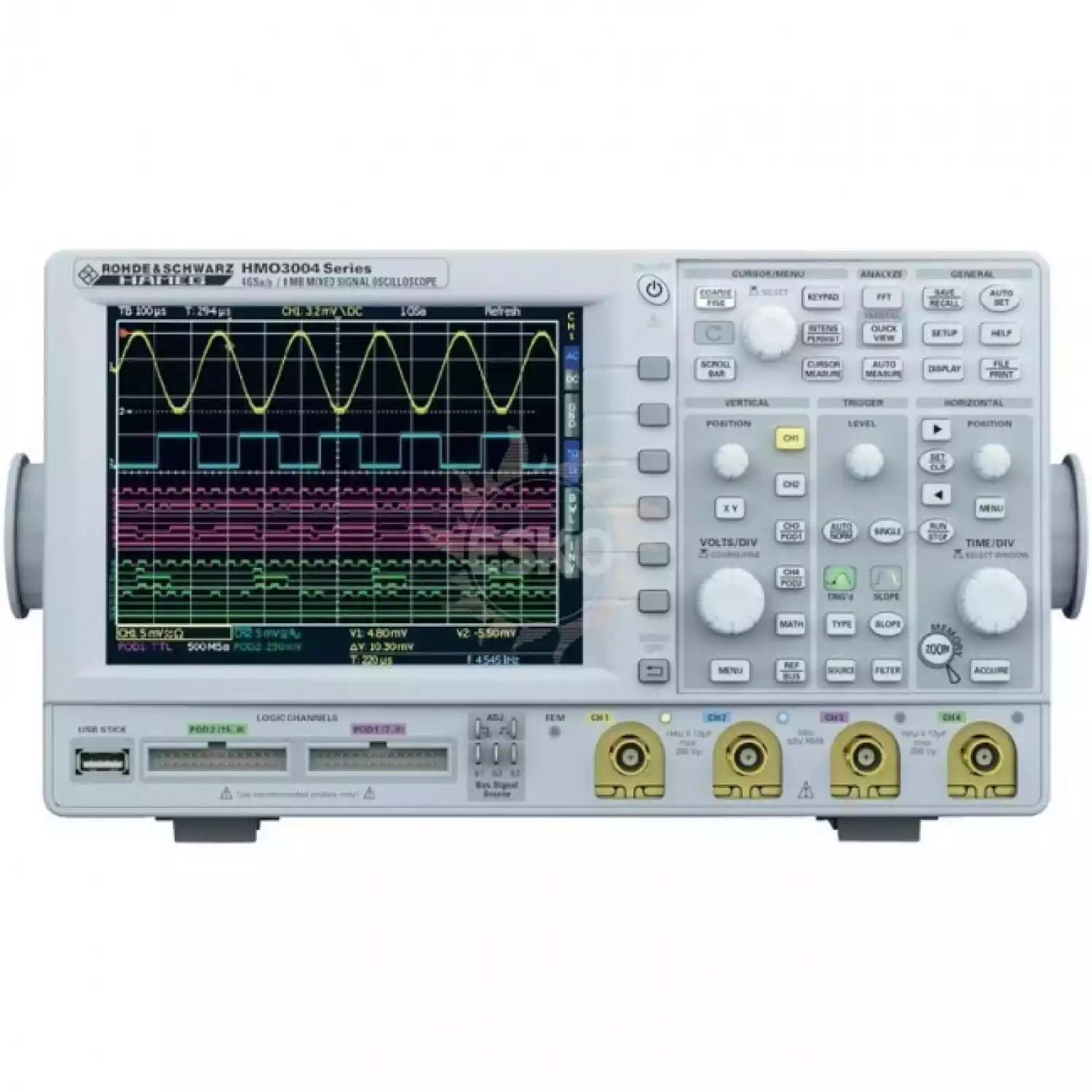

Осциллографы цифровые запоминающие HMOCOMP2 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Модели с полосой пропускания в 300 МГц и 400 МГц могут быть опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Технические характеристики HMOCOMP2:
2
8 (с пробником HO3508) или 16 (с комплектом HO3516)
200 МГц
500 МГц
350 МГц
<0,700 >
от 1 мВ/дел до 5 В/дел
1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый)
100 kΩ, 4 пФ
200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω);
от 1 нс/дел до 50 с/дел
15×10-6
до 250000:1
4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели)
16 х 1 ГВыб/с
2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) 4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели)
8 бит (до 10 бит в режиме HiRes)
до 5000 осциллограмм/с
Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)
Автоматический, ждущий, однократный
по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
28 измерений, разбитых по категориям времени и амплитуды
Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор
сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул
6 разрядов; Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц
Тестирование по критерию годен / не годен; Возможность создать или загрузить маску и выбрать определенное действие
Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности
Разрядность: 3 знака; Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; Необходимо наличие пробника HZ15
16,5 см (6,5 дюймов)
640х480 пикселей (VGA)
256 цветов
Стандартно: USB-host (тип А) Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B) HO720 USB-Device (тип B) / RS-232 HO740 IEEE-488 (GPIB)
285-220-175
3.6
