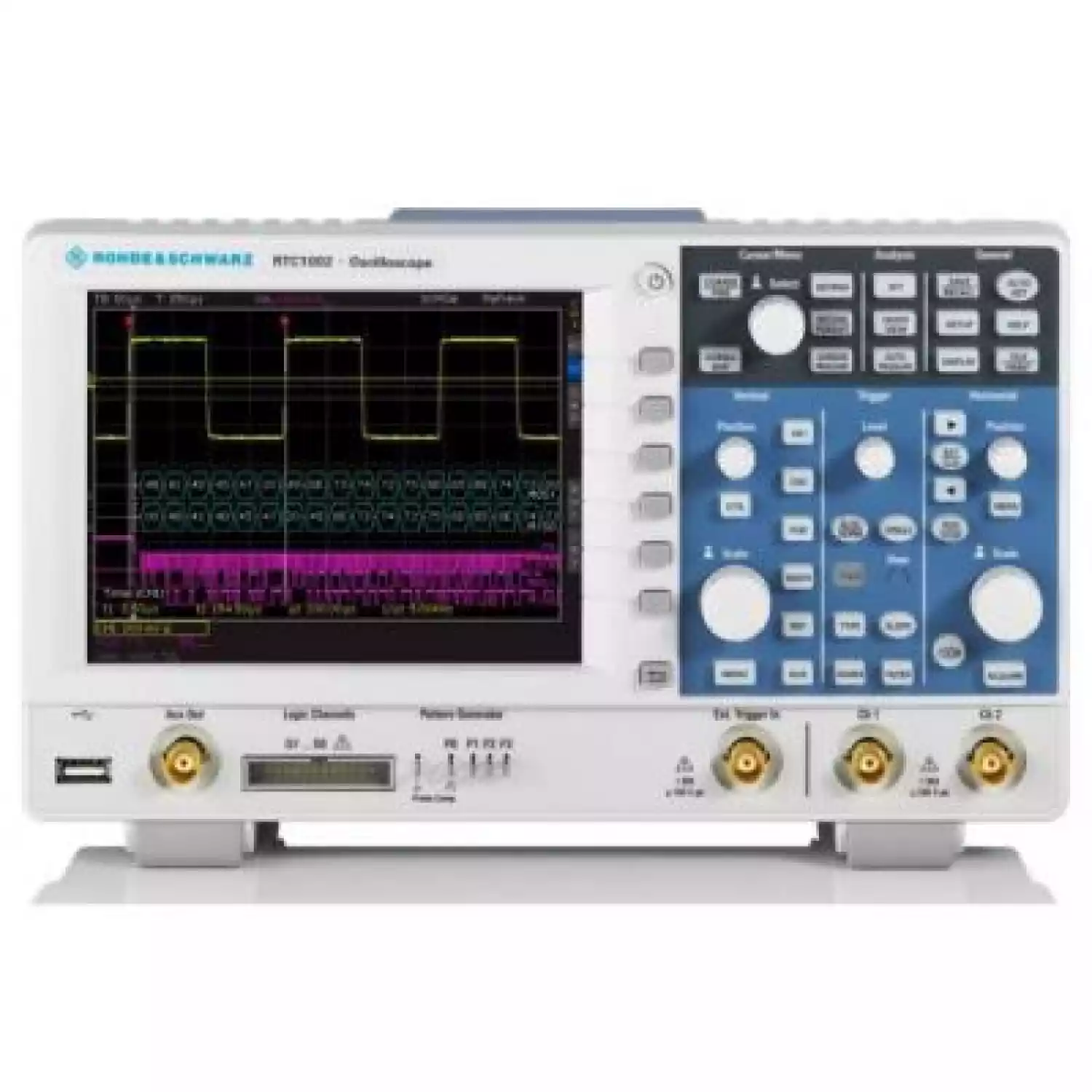

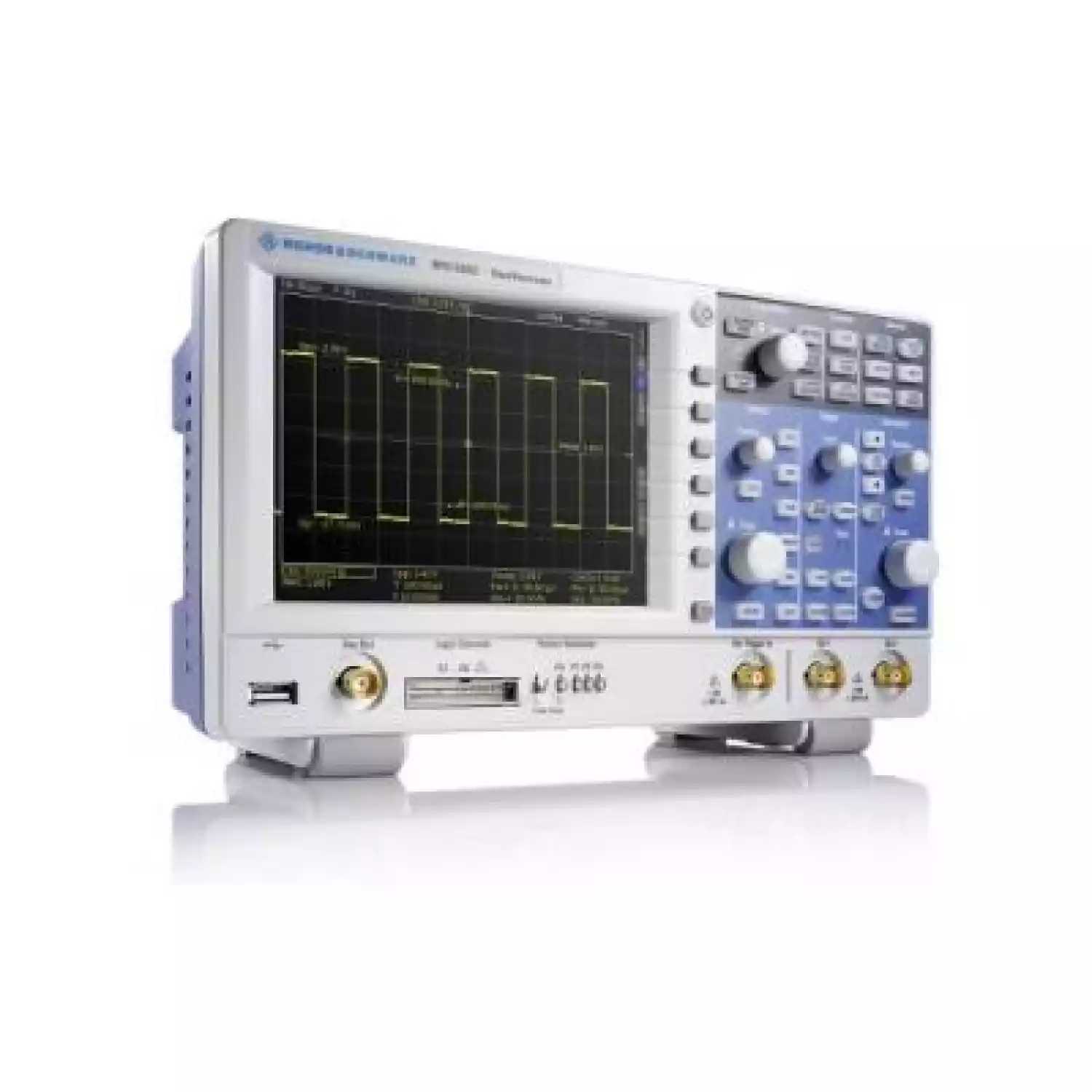

Давайте рассмотрим особенности новинки более детально. Главным отличием всей линейки RTC1000 является 8-битный АЦП, разработанный специалистами Роде Шварц. Он обуславливает низкий уровень шума и частоту дискретизации, равную 2 млрд отсчетов в секунду. Это рекордный показатель для этого класса. В тандеме с оптимизированным программным обеспечением это гарантирует полную совместимость с аппаратной частью и минимальное время отклика. Помимо наблюдения за временными и амплитудными характеристиками, новинка объединяет в себе функции других приборов. Ознакомимся с некоторыми из них более подробно.
Осциллограф. Благодаря сверхвысокой частоте семплирования и большому объему интегрированной памяти любые исследования становится простой задачей. При этом Вы не пропустите ни одного важного события. Скорость обновления экрана, достигающая 10 000 осциллограмм в секунду, способствует обнаружению даже редких единичных отклонений. Технология QuickView и поддержка быстрого преобразования Фурье обуславливают мгновенную обработку накопленной информации, а автоматическое выполнение математических операций упрощает составление отчетов.
Логический анализатор. Расширение RTC-B1 добавляет возможность работать со смешанными сигналами, или просто MSO на 8 дополнительных каналах. Это позволяет решать широкий круг задач, связанных с ремонтом и калибровкой вычислительной техники. Например, Вы без особого труда определите интервал задержки между входом и выходом аналого-цифрового преобразователя.
Тестирование интерфейсов передачи данных. На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTC (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
Синтезатор последовательностей. При установке RTC-B6, область применения RTC1002 существенно расширяется. Помимо воспроизведения сигналов стандартной формы, доступна генерация 4 битных последовательностей произвольного вида с максимальной скоростью 50 Мбит/с. Этого более чем достаточно для проверки и отладки каскадов со сложной архитектурой.
Цифровой вольтметр. Активация подобной функции исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.

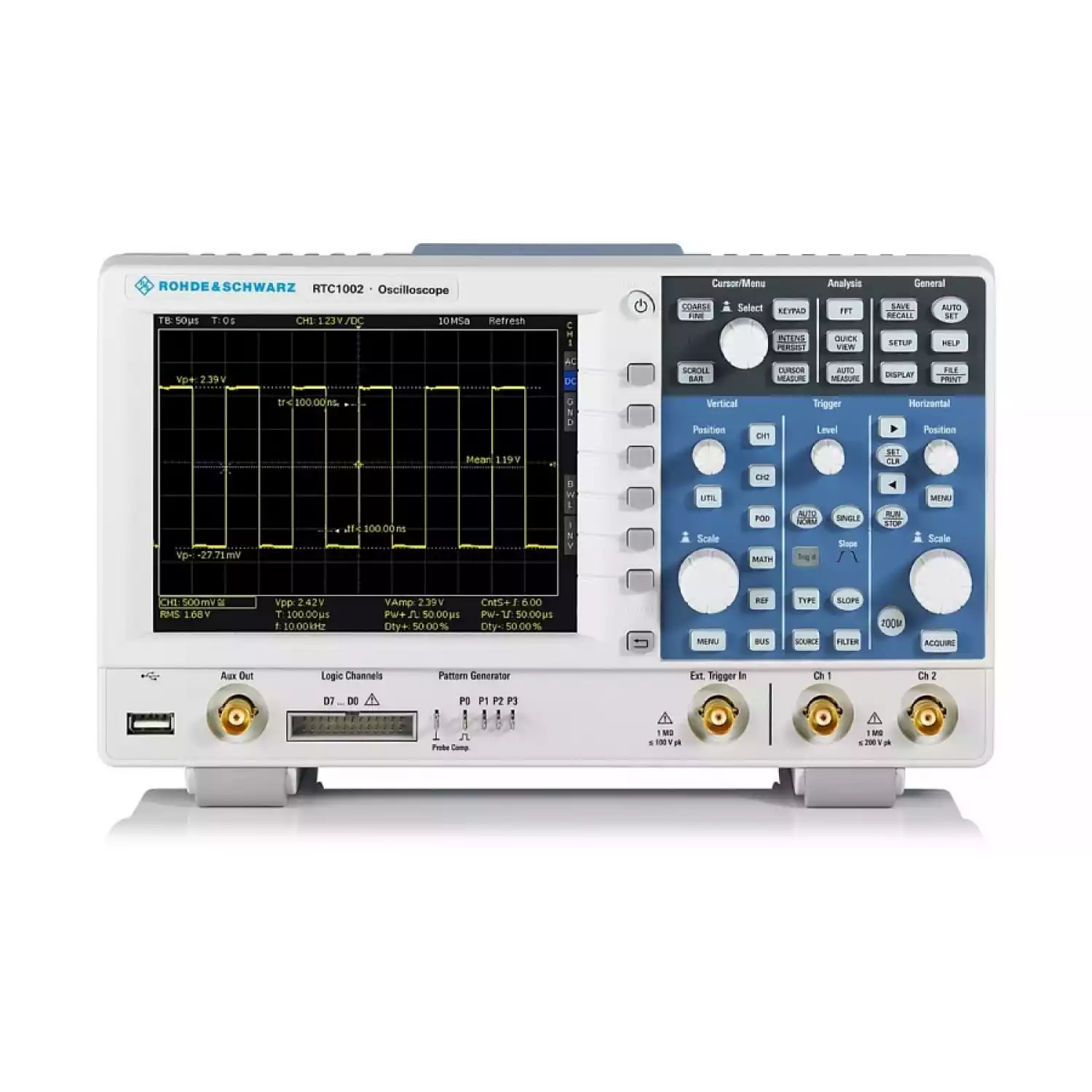

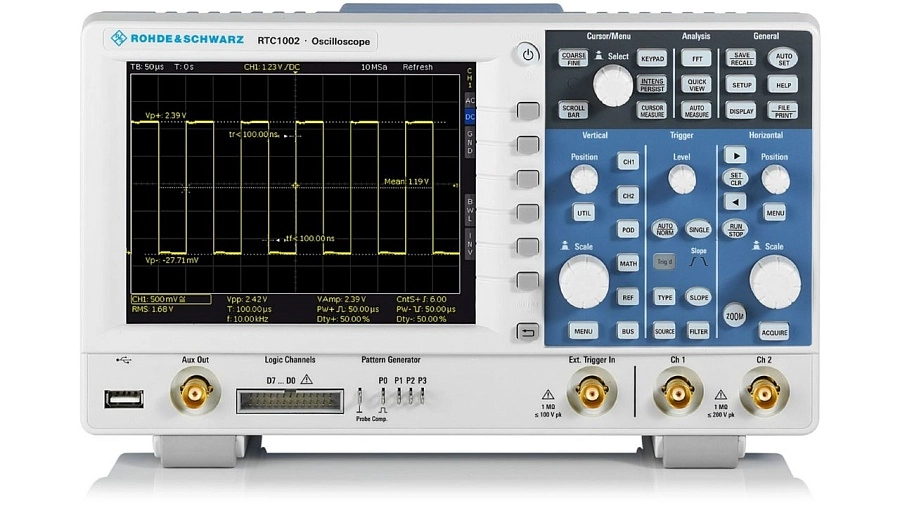

Отдельного внимания заслуживает ЖК-дисплей, которым оснащено устройство. Диагональ 6,5 дюймов и разрешение 640x480 пикселей обеспечивает непревзойденное качество изображения, а фоновая подсветка гарантирует комфортные условия работы даже при отсутствии освещения. Воспользовавшись USB портом на фронтальной панели, Вы сможете самостоятельно обновлять встроенное ПО, а также сохранять на съемный носитель полученные результаты и пользовательские настройки.
Система вертикального отклонения |
||
Количество каналов |
|
2 |
Полоса пропускания (–3 дБ) |
RTC1002 RTC1002-B220 RTC1002-B221 RTC1002-B222 RTC1002-B223 |
50 МГц 70 МГц 100 МГц 200 МГц 300 МГц |
Время нарастания (расчетное) |
RTC1002 RTC1002-B220 RTC1002-B221 RTC1002-B222 RTC1002-B223 |
7 нс 5 нс 3,5 нс 1,75 нс 1,15 нс |
Входной импеданс |
|
1 MΩ ± 2 % || 14 пФ ± 2 пФ |
Входная чувствительность |
при максимальной полосе пропускания во всех диапазонах |
от 1 мВ/дел до 10 В/дел |
Точность усиления по постоянному напряжению |
смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °°C после саморегулировки |
|
|
входная чувствительность во всех диапазонах |
3% |
Система сбора данных |
||
Максимальная частота дискретизации (в реальном масштабе времени) |
|
1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
Память для собранных данных |
|
1 млн отсчетов; 2 млн отсчетов с перемежением |
Система горизонтального отклонения |
||
Диапазон временной развертки |
|
от 1 нс/дел до 100 с/дел |
Система запуска |
||
Типы запуска |
базовая модель |
по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
|
опция |
I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
Функции анализа и измерений |
||
Функция быстрого вывода QuickView |
при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются |
размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
Автоматизированные измерения |
|
длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
Математические операции с сигналом |
|
сложение, вычитание, умножение, деление, БПФ |
Опция MSO |
||
Цифровые каналы |
|
8 (1 логический пробник) |
Частота дискретизации |
|
1 млрд отсчетов/с |
Память для собранных данных |
|
1 млн отсчетов |
Опция генератора сигналов |
||
Разрешающая способность, частота дискретизации |
|
8 бит, 978 тыс. отсчетов/с |
Амплитуда |
высокое-Z; 50 Ω |
от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
Постоянное амплитудное смещение |
синусоидальный |
От 0,1 Гц до 50 кГц |
|
импульсный/прямоугольный и пилообразный/треугольный |
От 0,1 Гц до 10 кГц |
опция 4-разрядного генератора цифровых последовательностей (шаблонов) |
||
Программируемый шаблон |
интервал дискретизации |
от 20 нс до 42 с, выше/ниже |
|
объем памяти |
2048 отсчетов |
4-разрядный счетчик |
частота |
От 100 мГц до 50 МГц |
Меандр |
частота |
От 1 мГц до 500 кГц |
Цифровой вольтметр |
||
Измерения |
Постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение |
до 3 разрядов |
Частотомер |
||
Разрешение |
|
6 разрядов |
Общие данные |
||
Экран |
|
6,5", цветной VGA-дисплей (640 × 480 пикселей) |
Интерфейсы |
|
1 x USB-хост, USB-устройство, локальная сеть |
Акустический шум |
максимальный уровень звукового давления на расстоянии 0,3 м |
30,4 дБ(A) |
Габариты |
Ш × В × Г |
285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" ) |
Масса |
|
1,7 кг (3,75 фунта) |
