Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4119/2
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4119/2 - цифровой запоминающий осциллограф: 12 мес.
Назначение прибора:

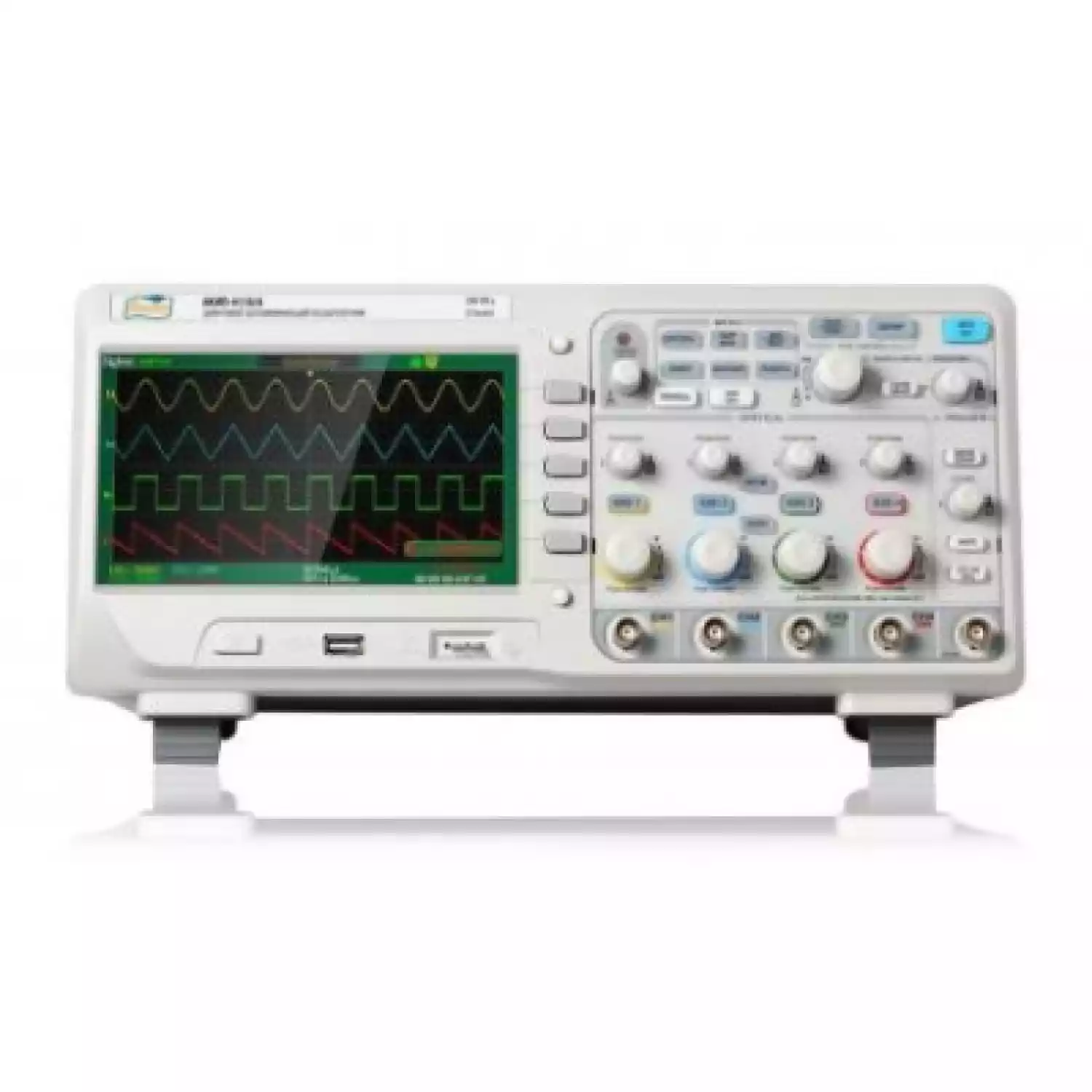

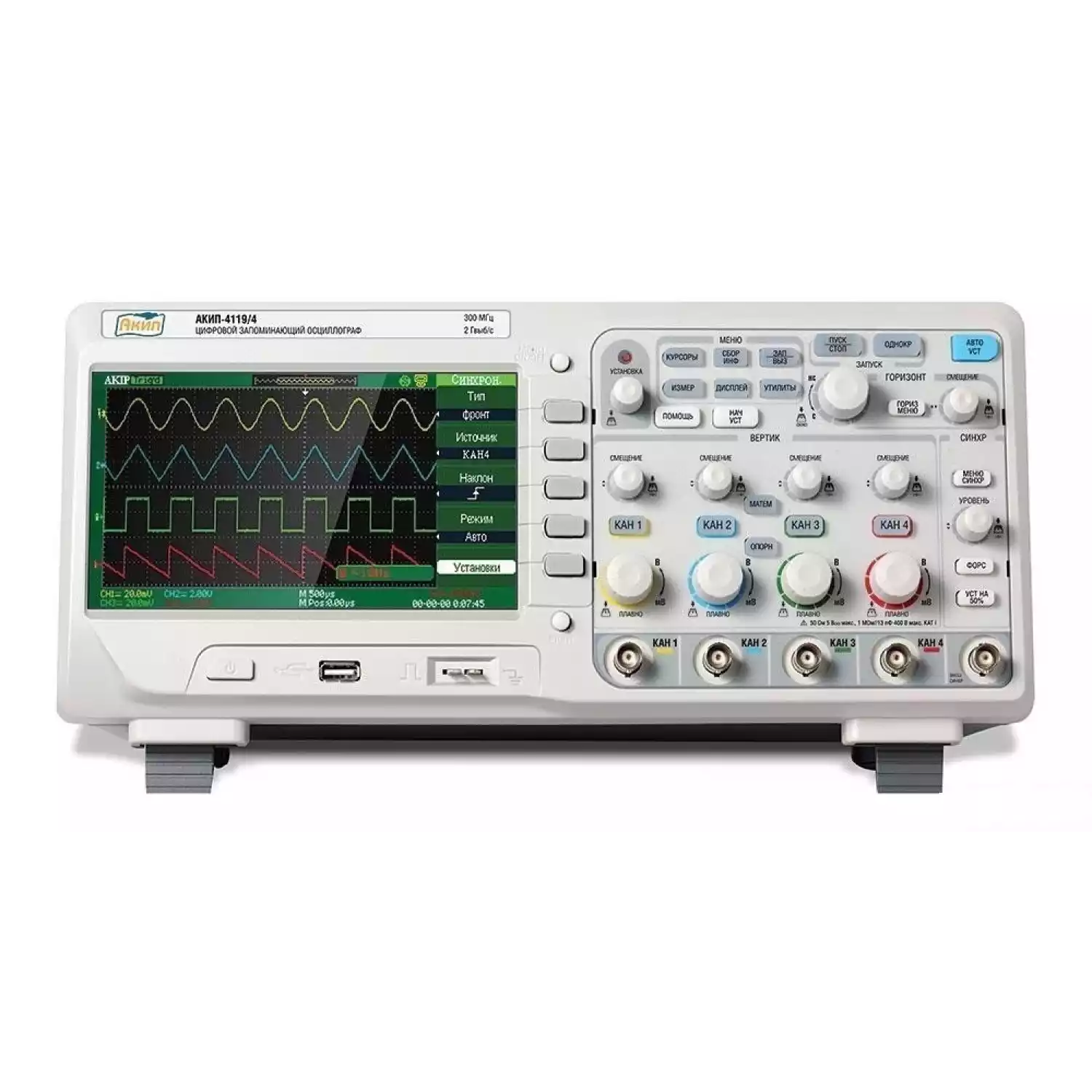

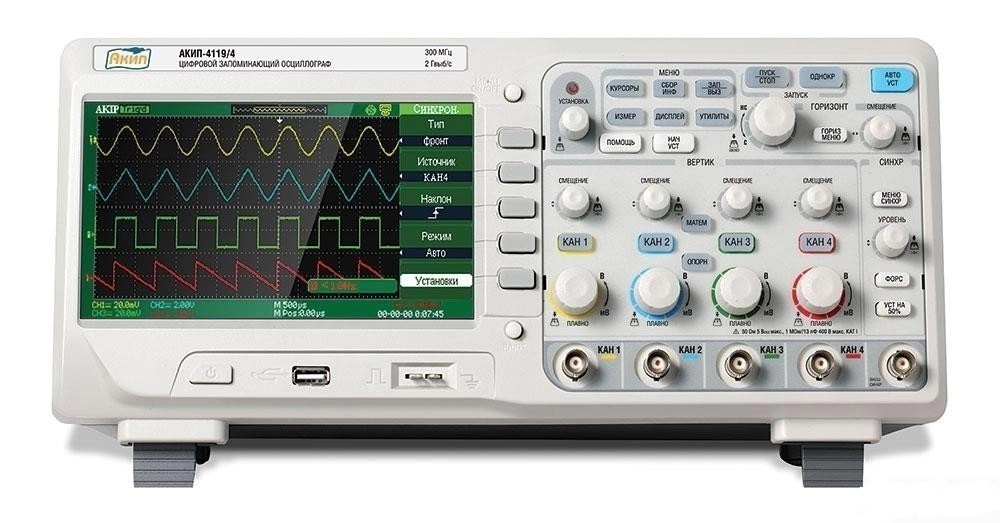

АКИП-4119/2 - цифровой запоминающий осциллограф выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Частота дискретизации составляет 1 ГГц на канал, максимальная при объединении каналов - 2 ГГц (эквивалентная 50 ГГц). Объём памяти 12 К точек на канал, в режиме объединения каналов происходит увеличение длины памяти до 24 К точек. Для старших моделей АКИП-4119/3 (200 МГц) и АКИП-4119/4 (300 МГц) помимо стандартного для всей серии входного сопротивления 1 МОм, доступно для выбора сопротивление 50 Ом. Это расширяет возможности осциллографов по согласованию с телекоммуникационными трактами и при радиочастотных измерениях. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала. Осциллографы АКИП-4119 позволяют хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. Осциллографы оснащены широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480?234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.
Осциллографы оснащены интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов. Новая серия осциллографов АКИП-4119 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене
Появление серии АКИП-4119 (в дополнение к 2-х канальным осциллографам АКИП™ с полосами пропускания от 25 МГц до 200 МГц), обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.
|
Канал вертикального отклонения |
|
|
Число каналов |
4 |
|
Полоса пропускания (-3 дБ) |
0…100 МГц |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел (шаг 1-2-5) |
|
Погрешность уст. Коткл. |
± 3% |
|
Время нараст. (не более) |
3,5 нс |
|
Входной импеданс |
1 МОм/13 пФ |
|
Макс. вх. напряжение |
400 Впик-пип (CAT I, 1 МОм, х10); 5 Вскз (50 Ом) |
|
Связь по входу |
Открытый, закрытый, земля |
|
Коэффициент деления |
1х, 10х, 100х, 1000х |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
2,5 нс - 50 с/дел |
|
Погрешность уст. Кразв. |
0,01% |
|
Режимы работы |
Основной, ZOOM, самописец, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из каналов или внешний источник |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
|
Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Макс. частота дискретизации |
1 ГГц – на канал, 2 ГГц – при объединении |
|
Эквив. частота дискретиз |
50 ГГц на канал |
|
Интерполяция |
Линейная, Sin X / X |
|
Объем памяти на канал |
12 кБ (24 кБ при объед. каналов) |
|
Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) |
|
Курсорные измерения |
|
|
Режимы |
Ручной, автоизмерения, слежение (трэк) |
|
Виды измерений |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
|
Измерение задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Дополнительные возможности |
|
|
Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN |
|
Математика |
Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
|
Документирование результатов |
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
|
Общие данные |
|
|
ЖК-дисплей |
TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел) |
|
Напряжение питания |
100…240 В (± 10 %), 50 Гц |
|
Габаритные размеры |
358 × 156 × 118 мм |
|
Масса |
4,5 кг |
