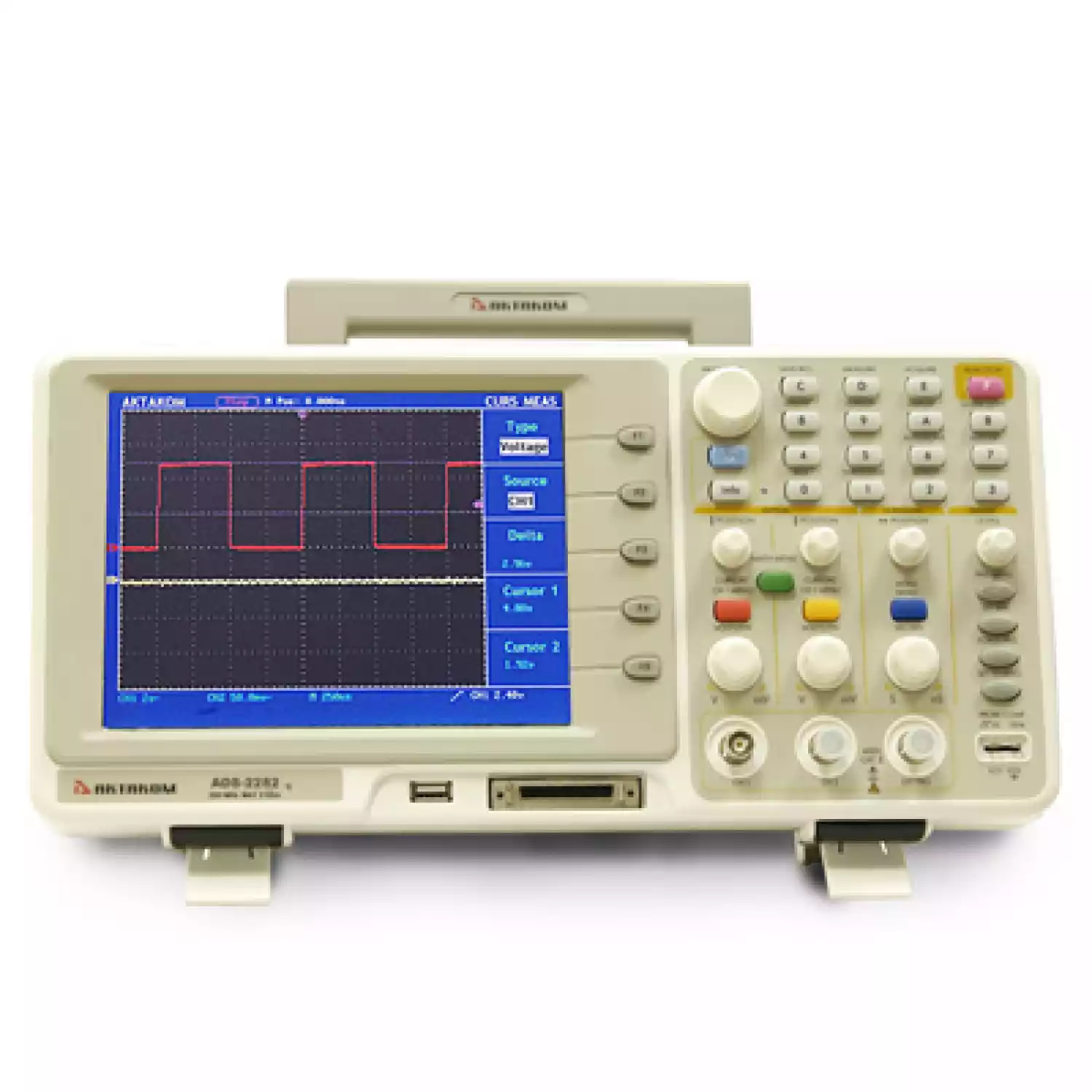

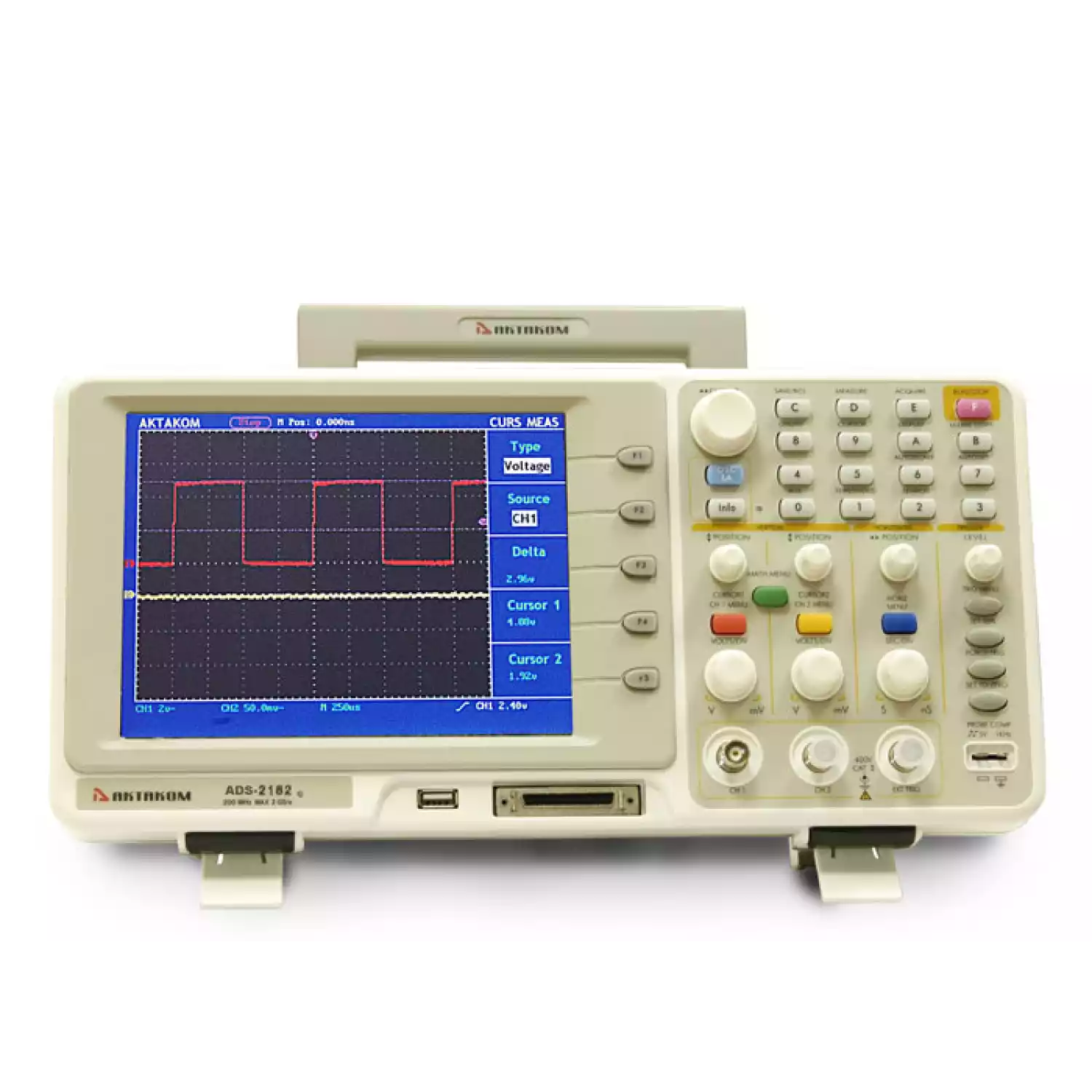

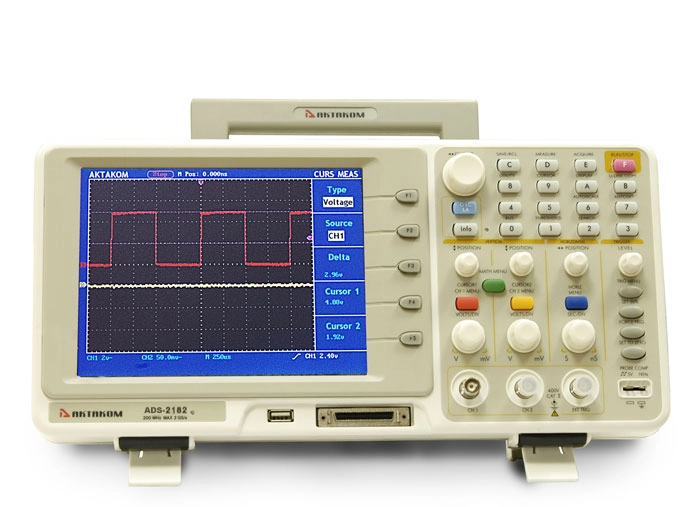

Прибор обеспечивает работу в двух различных режимах Режим цифрового запоминающего двух канального осциллографа и режим 16 канального логического анализатора. Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора.
Прибор обеспечивает:
20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
курсорные измерения
интерполяция sin(x)/x
сохранение во внутреннюю память: 4 осциллограммы
16 канальный логический анализатор
USB интерфейс для связи с ПК
возможность сохранения на USB флэш-устройство
большой 20 см цветной ЖКИ дисплей
автономная работа от аккумулятора (опция)
2 канала + внешний запуск
полоса пропускания: 100 МГц
максимальная частота дискретизации: 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
максимальная глубина памяти: 2,5 М точек
связь по входам: AC, DC, закорачивание на землю
входной импеданс: 1 МОм ± 2%, 15 пФ ± 5 пФ
ограничение полосы пропускания: 20 МГц
задержка между каналами: 150 пс
время нарастания: не более 1,7 нс
коэффициент развертки: 1 нс/дел...100 с/дел с шагом 1-2-5
максимальное входное напряжение: 400 Вп-п
вертикальная чувствительность: 2 мВ/дел...10 В/дел
вертикальное разрешение: 8 бит
погрешность: ± 3%
сдвиг:
±1 В (5 мВ...50 мВ)
±10 В (100 мВ...1 мВ)
±100 В (2 В...10 В)
математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия
анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)
режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
встроенный 6-ти разрядный частотомер
режим послесвечения
режим X-Y (фигуры Лиссажу)
возможность сохранения на USB носитель
прибор
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
краткое описание работы
руководство по эксплуатации
Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
