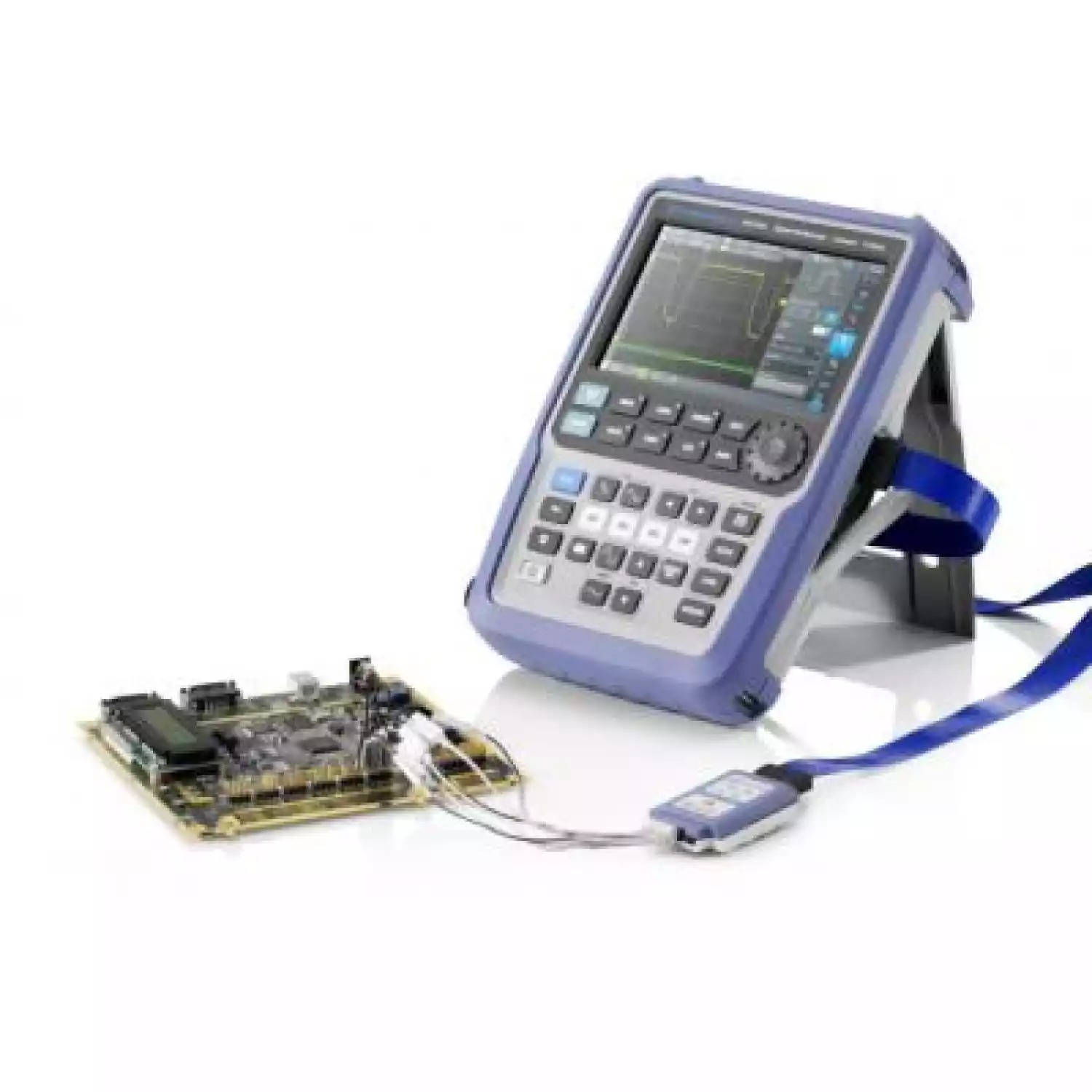

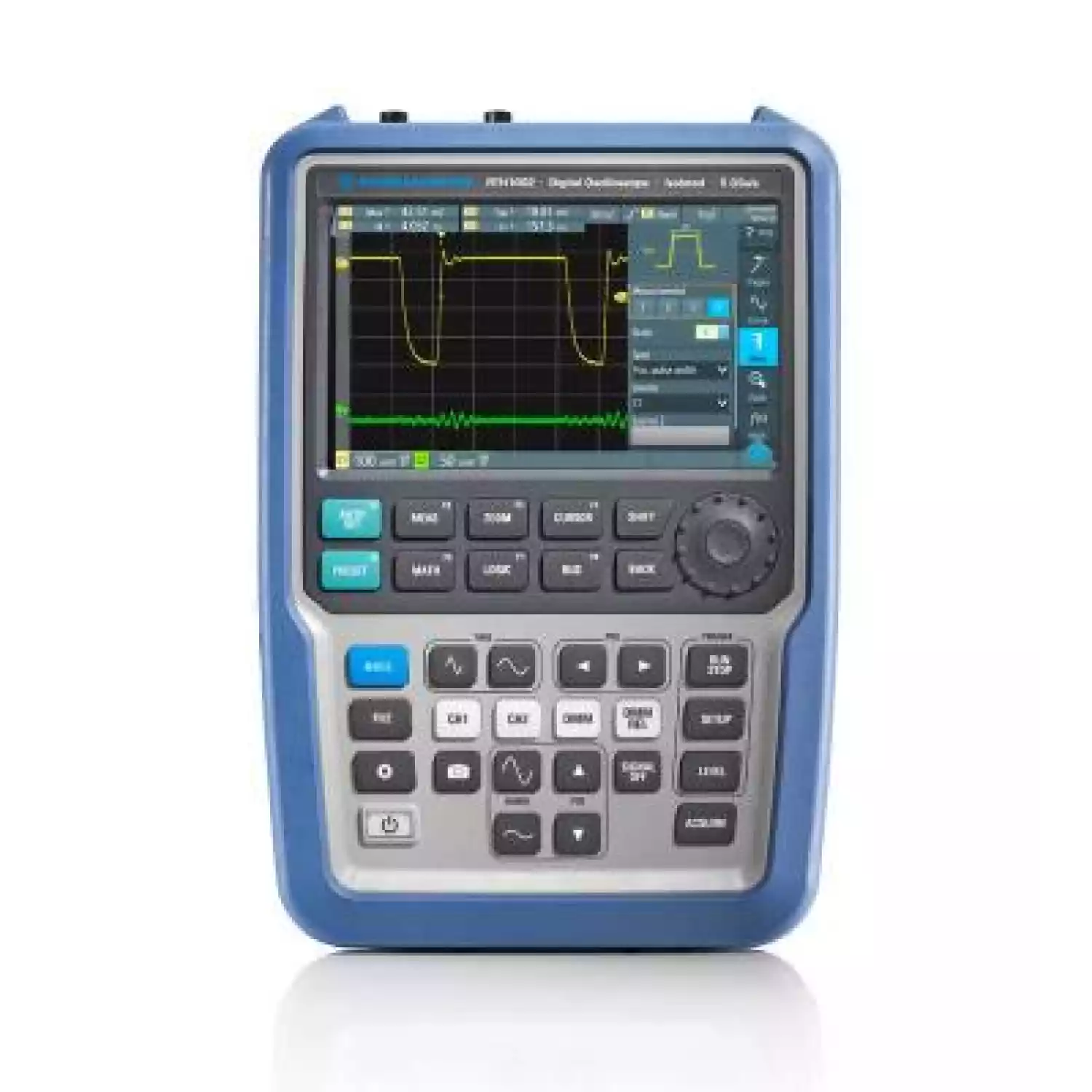

Цифровой осциллограф Rohde & Schwarz RTH1004-B241

Высокоточный осциллограф RTH1004-B241, разработанный известной немецкой компанией Rohde & Schwarz, объединяет в себе технические характеристики прецизионного прибора и габариты переносного многофункционального измерителя. Устройство представляет собой одну из моделей в линейке RTH1000 и предлагает пользователю четыре входных канала и полосу пропускания, равную 100 МГц. Если мощности будет недостаточно, пиковый показатель рабочей частоты может быть увеличен путем установки той или иной программной опции. Главной отличительной особенностью новой разработки Роде и Шварц, помимо высокой точности и компактных размеров, является корпус, полностью защищенный от воздействия влаги и грязи. Кроме этого, прочная конструкция позволяет выдержать падение с высоты нескольких метров. При этом не требуется повторная настройка или калибровка. Иными словами, RTH 1004-B241 - это идеальный инструмент для решения широкого круга задач в исследовательских лабораториях и промышленных объектах.

Многозадачность

R&S RTH1004-B241 сочетает в себе измерительные функции сразу пяти приборов, что позволяет использовать его для решения задач любой сложности как в узконаправленных (образовательных или метрологических), так и производственных масштабах.

Лабораторный осциллограф

Повышенная чувствительность: анализ даже самых слабых источников;
Уникальная система включения;
Точное выделение исследуемого сигнала;
Высокочастотный захват колебаний;
Архивация: сохранение до 5000 осциллограмм;
Режим автоматических измерений (33 разновидности).

Цифровой мультиметр

Изолированный разъем;
Определение и вычисление: постоянное/переменное/суммарное напряжение, ток, сопротивление, ёмкость, проводимость, температура;
Разрешающая способность: 10000 отсчетов.

Логический анализатор

Разрешение составляет 8 бит;
Изолированность от аналоговых входов.

Регистратор полученной информации

Долговременная регистрация данных: до 23 дней;
Выявление редких сбоев;
Контроль до 4-х основных параметров;
Скорость: 1;2;5 или 10 измерений в секунду;
Большой объём внутренней памяти: до двух млн отсчетов/канал;
Статистика: отображение мин/ макс значений с прикреплением временного маркера.

Тестер протоколов

Возможность декодирования информации;
Углубленный поиск неисправностей;
Запуск RTH 1004-B241: по событиям, по данным протоколов;
Избирательный сбор и обработка необходимых событий.

Непревзойденный уровень безопасности

Все входы, а также цифровые интерфейсы, оснащены двойным слоем изоляции. Это обеспечивает максимальную удобство во время проведения испытаний высоковольтного электрооборудования, а также значительно уменьшает риск случайного короткого замыкания.

Корпус защищён от механических повреждений, от проникновения пыли и воды, а прорезиненное покрытие обуславливает надёжную транспортировку при работе в полевых условиях. Это дает возможность работать даже в агрессивной климатической среде. Благодаря удобному кнопочному интерфейсу и функциональному колесику можно работать даже в перчатках (если это потребуется).

Использование современных технологий:

Цветной ёмкостный сенсорный ЖК-монитор;
Выдающаяся чёткость изображения;
Быстрый доступ к пользовательским регулировкам и важным функциям;
Графическое представление в виде графиков и диаграмм;
Поддержка дистанционного управления с любой портативной техники: ноутбука, телефона, планшета (без дополнительного ПО).

Технические характеристики Rohde & Schwarz RTH1004-B241:

R&S® RTH1002	R&S® RTH1004
Система вертикального отклонения
Входные каналы	2 осциллографических	4 осциллографических
	1 мультиметр	8 логических (опция RTH-B1)
	8 логических (опция RTH-B1)
Полосы пропускания для аналоговых каналов	60 МГц RTH1002	60 МГц RTH1004
	100 МГц RTH1002-B221	100 МГц RTH1004-B241
	200 МГц RTH1002-B222	200 МГц RTH1004-B242
	350 МГц RTH1002-B223	350 МГц RTH1004-B243
	500 МГц RTH1002-B224	500 МГц RTH1004-B244
Максимальная входная частота для логических каналов	250 МГц
Время нарастания переходной характеристики (расчетное)	<5,8 >	<5,8 >
	<3,5 >	<3,5 >
	<1,75 >	<1,75 >


Диапазон значений коэффициента отклонения по вертикали	от 2 мВ/дел до 100 В/дел
Импеданс аналоговые каналы	1 МΩ+/-1%, 12 пФ +/-2 пФ
Импеданс логические каналы	100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение	BNC-входы: CATIV 300 В (СКЗ), 424 В (пик)
	с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 500 с/дел
Погрешность временной развертки	+/- 10×10 -6
Система сбора данных
Частота дискретизации	1 х 5 ГВыб/с	1 х 5 ГВыб/с
аналоговые каналы	2 х 2,5 ГВыб/с	2 х 2,5 ГВыб/с
		4 х 1,25 ГВыб/с
Частота дискретизации	8 х 1,25 ГВыб/с
логические каналы
Глубина памяти	500 кТочек при дискретизации 5 Гвыб/с
	250 кТочек/канал при дискретизации 2,5 Гвыб/с
	125 кТочек/канал при дискретизации1,25 Гвыб/с
Вертикальное разрешение	9 бит
Скорость обновления	до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации	входы аналоговых каналов,
	входы логических каналов (опционально)
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	Стандартно: по фронту, по глитчу, по длительности импульса.
	Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу
Анализ осциллограмм
Автоматические измерения	до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения	Амплитудные и временные
Математическая обработка	сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия
Тестирование по маске	тестирование по критерию годен/не годен;
	выбор реакции на событие: нет/ звуковой сигнал/ стоп
	одновременно до 5 масок
Дополнительные возможности
Регистратор данных	Одновременно до 4 каналов;
	Скорость измерений: 1/ 2/ 5 измерений в секунду;
	Глубина памяти: 2 млн. точек на канал
Цифровой вольтметр (DVM)	-	Источник: аналоговые каналы;
		Разрешение: 3 разряда;
		До 4 измерений;
		Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения
Цифровой мультиметр (DMM)	Источник: 4 мм входы типа “banana”;
	Разрешение: 4 разряда;
	Одновременно 1 измерение;
	Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость
