Тип оборудования: одноканальный USB осциллограф-приставка, осциллограф "карандашного" типа

Производитель: АКТАКОМ

Модель: ADS-3025

Гарантия: 1 год



Описание:

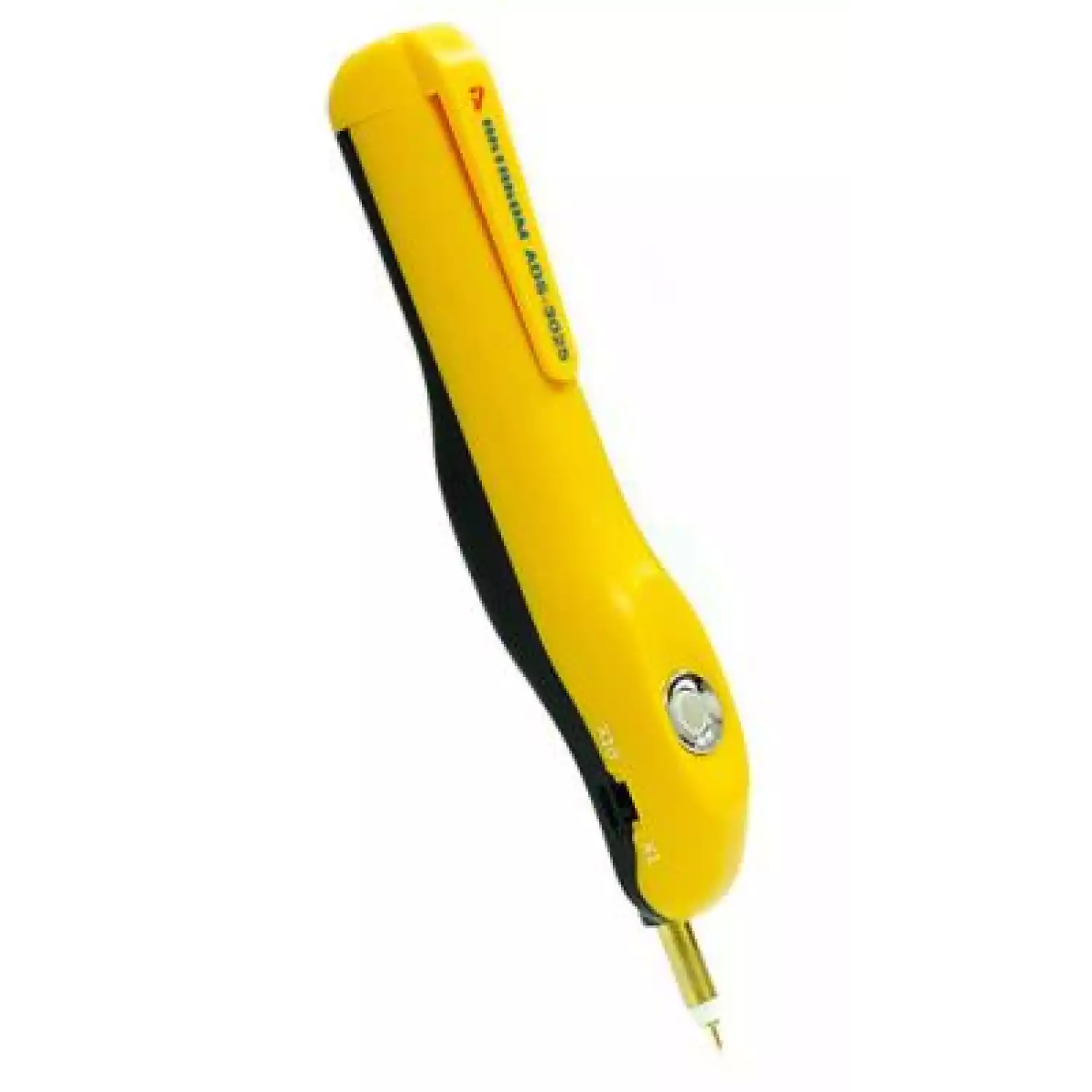

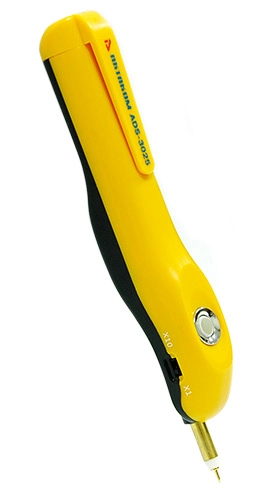

Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа

Осциллографы имеют полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.



Технические характеристики:

Полоса пропускания- 25 MГц

Количество каналов- 1



Регистрация:

  • Режим Обычный, пиковый детектор, усреднение
  • Макс. дискретизация (реальное время)- 100 Mвыб/сек



Вход:

  • Связь по входу- закрытый, открытый, земля
  • Входной импеданс- 1 MΩ±2% в параллель 20 пФ±5 пФ
  • Учет ослабления пробников- 1X, 10X
  • Максимальное входное напряжение- 50 Вп-п (DC + AC пик-пик)



Параметры горизонтальной системы:

  • Интерполяция- (sin x)/x
  • Глубина записи- 5К точек
  • Коэффициент развертки- 5 нс/дел ~ 100 с/дел, с шагом 1~2~5



Параметры вертикальной системы:

  • АЦП- 8 бит
  • Вертикальное отклонение- 5 мВ/дел ~ 5 В/дел
  • Полоса пропускания для аналогового периодического сигнала- 25 МГц
  • Полоса пропускания для однократного сигнала- полный диапазон
  • Низкочастотный предел- ≥5 Гц ( на входе, закрытый вход, -3dB)
  • Время нарастания- ≤14 нс (типичное)
  • Погрешность коэф.усиления- ±3%



Измерения:

  • Курсорные- ΔV, ΔT и 1/ΔT между курсорами
  • Автоматические- Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
  • Математические операции- FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)



Система запуска:

  • Режим запуска- однократный, обычный, авто
  • Тип запуска- запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
  • Диапазон установки уровня запуска- ±5 делений от центра экрана



Покадровый регистратор:

  • Режимы- запись, воспроизведение
  • Количество кадров- 1 ~ 100 000 кадров
  • Интервал- 10 мс ~ 100 000 мс, с шагом 1~2~5
  • Формат записи- *.cap



Режим растяжки:

  • Ширина окна- 5 нс ~ 100 с, с шагом 1~2~5
  • Задание окна- Курсорами, цифровая форма



Режим "Годен - Не годен":

  • Задание маски по горизонтали- ± 10 делений
  • Задание маски по вертикали- ± 5 делений
  • Статус прохода- однократный с остановкой, цикличный



Формат сохранения файлов- текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек)

Интерфейс- USB 2.0

Питание- от USB порта ( 5 В/300 мА)

Потребляемая мощность- менее 1,5 Вт

Габаритные размеры- 150 мм × 20 мм × 18 мм (Д*В*Г)

Вес- около 27 гр

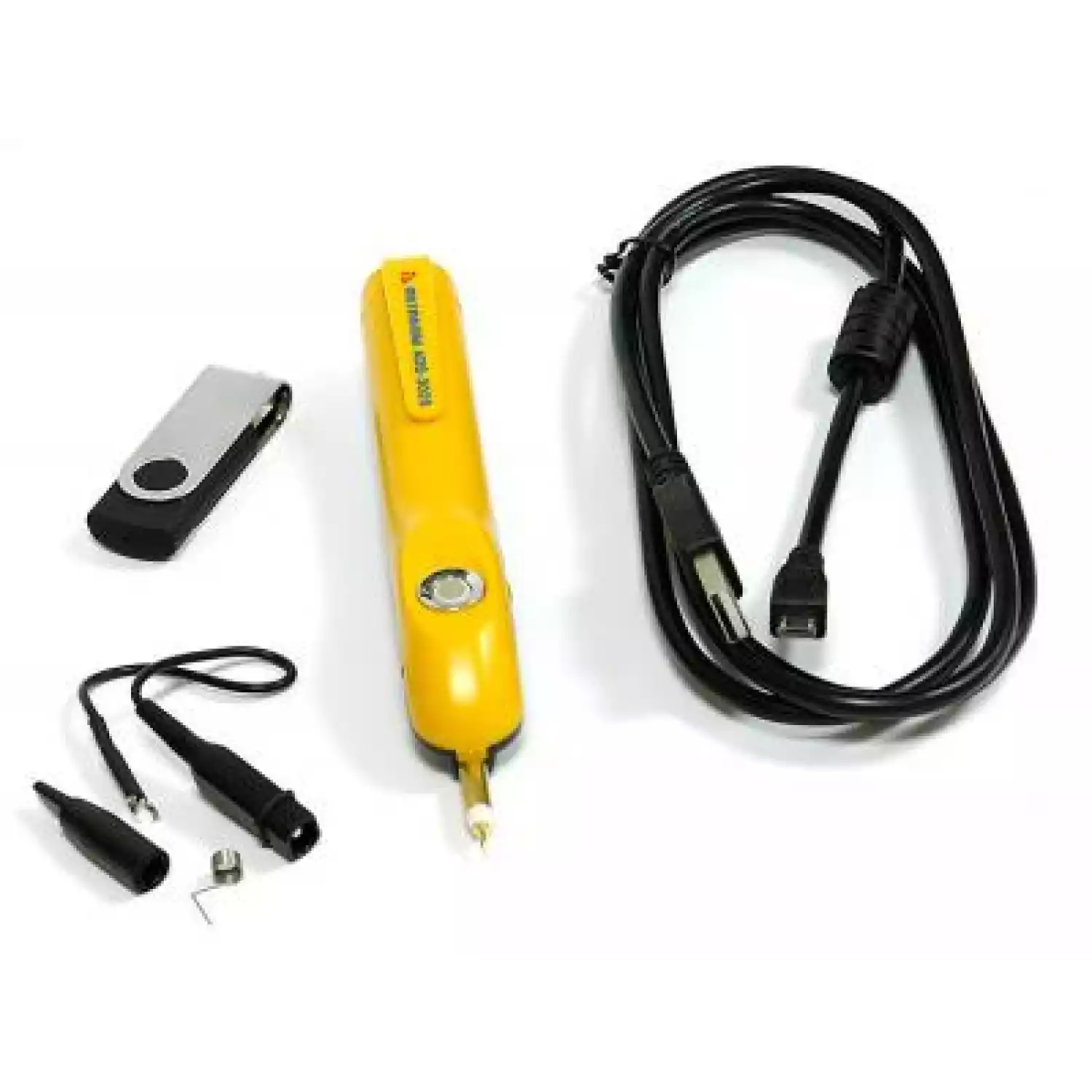

Комплект поставки:

  • прибор
  • USB кабель для подключения к ПК
  • провод "земля" для щупа
  • руководство по эксплуатации (краткая инструкция)
  • Программное обеспечение ADS-3025_SW Программное обеспечение виртуальных осциллографов
