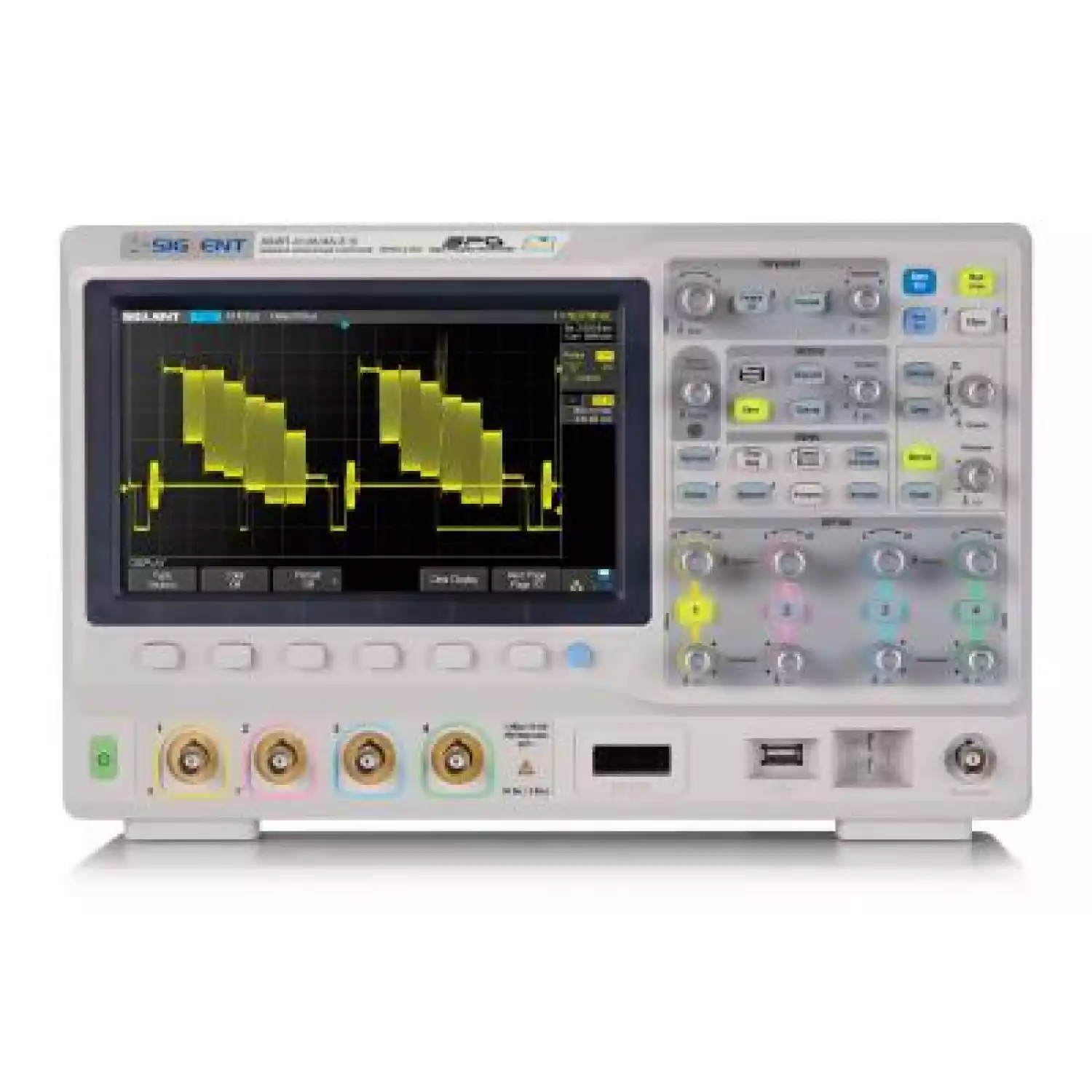

Осциллограф АКИП-4126/2А-X
Артикул: 16227

Осциллограф АКИП-4126/2А-X

Артикул: 16227
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Осциллографы новой линейки имеют 2-канальное и 4-канальное (с индексом «А») исполнение. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов).Разрядность АЦП 8 бит (до 11 бит в режиме увеличенного разрешения Eres), память 70 МБ на каждый канал (140 МБ при объединении).

Обновленная серия получила более современный дизайн, улучшилась чувствительность клавиш и регуляторов управления, сами органы управления стали более качественными и приятными, возросло общее быстродействие осциллографа. Основные технические отличия от предыдущей серии заключаются в увеличенном объеме памяти 70 МБ на канал в новой серии, против 14 МБ, и увеличенной до 140.000 осц./сек. скорости обновления экрана.

Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). В новинках реализован режим быстрого автоматического обнаружения событий по условиям заданным пользователем, синхронизация по длительности импульса и ТВ (Video). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.

Осциллографы имеют качественный цветной TFT-дисплей с диагональю 20 см (SVGA, 8 х 14 дел, разрешение 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход синхр. (BNC), выход «Годен/ Негоден» (BNC). Опционально доступен интерфейс GPIB в виде коммуникационного USB кабеля-адаптера. Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126-X, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.

Так, например, осциллографы серии АКИП-4126-X по большинству параметров превосходят серию осциллографов InfiniiVision 2000X, кроме, пожалуй, размеров экрана. Память в 700 раз больше, частота дискретизации одинаковая, скорость обновления почти в трое выше, а стоимость на 20 – 30% ниже у АКИП-4126-X. Причем опции сегментированной памяти, прикладной программы тестирования по маске у АКИП-4126-X уже включены в стоимость осциллографа, а для InfiniiVision 2000X их придется докупать за отдельные деньги. Возможности анализа смешанных сигналов у АКИП-4126-X также шире, поскольку опция смешанных сигналов включает 16 цифровых каналов, а не 8, как у InfiniiVision 2000X.



  • Высокая скорость сбора данных: 140.000 осциллограмм/с.
  • Память 70 МБ на каждый канал (140 МБ при объединении).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV).
  • Автоматические (32 параметра) и курсорные измерения (ΔU; ΔT; 1/ΔT).
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√).
  • Статистическая обработка результатов измерений.
  • Сегментированная память.
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске).
  • Интерполяция SinX/x, режим Х-Y.
  • Осциллограф смешанных сигналов (16 цифровых каналов) - опция.
  • Синхронизация и декодирование I2C, SPI, UART/RS232, CAN, LIN – опция.
  • Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Разрядность ЦАП 14 бит, Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).
  • Измерение мощности и показателей качества электроэнергии – опция.



Достаточно важные улучшения длины памяти и быстродействия осциллографов серии АКИП-4126-X не привели к значительному увеличению цены. В сравнении со стоимостью осциллографов серии АКИП-4126, новые стоят примерно на 8 - 13% дороже.Это позволяет говорить о том, что осциллографы серии АКИП-4126-X – лучшее предложение на рынке среди осциллографов 2000 серий.

Так, например, осциллографы серии АКИП-4126-X по большинству параметров превосходят серию осциллографов InfiniiVision 2000X, кроме, пожалуй, размеров экрана. Память в 700 раз больше, частота дискретизации одинаковая, скорость обновления почти в трое выше, а стоимость на 20 – 30% ниже у АКИП-4126-X. Причем опции сегментированной памяти, прикладной программы тестирования по маске у АКИП-4126-X уже включены в стоимость осциллографа, а для InfiniiVision 2000X их придется докупать за отдельные деньги. Возможности анализа смешанных сигналов у АКИП-4126-X также шире, поскольку опция смешанных сигналов включает 16 цифровых каналов, а не 8, как у InfiniiVision 2000X.



Краткие характеристики осциллографа АКИП-4126/2А-X:

  • Количество каналов 2 и 4
  • Полоса пропускания 70, 100, 200 и 300 МГц
  • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
  • Объем памяти на канал 70 МБ (140 МБ – при объединении)
  • Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x
  • 37 видов автоматических измерений параметров, курсорные измерения
  • Высокая скорость обновления экрана до 140.000 осц./сек
  • Режим сегментированной памяти
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v)
  • Частотный анализ (БПФ)
  • Цифровой фильтр с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция)
  • Анализ смешанных сигналов: 16 кан логический анализатор (опция)
  • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция)
  • Интерфейсы: USB TMC (host/device), LAN
  • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
  • Вывод данных на печать (поддержка PictBrige)
  • Русифицированное меню



Характеристики Параметры АКИП-4126/1-X / АКИП-4126/1А-X АКИП-4126/2-X / АКИП-4126/2А-X АКИП-4126/3-X / АКИП-4126/3А-X АКИП-4126/4-X/ АКИП-4126/4А-X
Канал вертикального отклонения Число каналов 2 / 4 2 / 4 2 / 4 2 / 4
Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц 0…300 МГц
Огранич. полосы пропуск. 20 МГц 20 МГц 20 МГц 20 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,7 нс ≤ 1,2 нс
Входной импеданс 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ
Макс. входное напряжение 400 Вскз (DC+AС пик), Кат I
Математика +, -, х; /; БПФ, d/dt, ?dt, v
Канал горизонтального отклонения Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел
Погрешность установки Кразв. ± 0,0025 %
Режимы работы Основной, ZOOM окна, самописец, X-Y
Синхронизация Источники синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки Автоматический, ждущий, однократный
Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск 20 делений
Послезапуск 1000 делений
Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации Внутренняя: 0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция SinX/x
Длина записи 70 МБ  (140 МБ при объединении каналов)
Пиковый детектор 1 нс
Режимы работы Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Измерение   задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности Режим HISTORY Сохранение с временными метками последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Интерфейс     USB TMC (host/device), LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < >
Логический анализатор
I2C, SPI, UART / RS232, CAN, LIN (опция)
Частота дискретизации 500 МГц
Длина памяти до 14 МБ/канал
Число каналов 16
Синхронизация по фронту, по последовательности, по длительности импульса, по шинам  I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
Генератор функциональный (опция) Формы сигналов Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио,  гауссовский импульс и экспонента нарастающая/ спадающая (10 встроенных типов сигналов)
Частотный диапазон 1 мкГц ~ 25 МГц (Синус)
1 мкГц ~ 10 МГц (Прямоугольник, импульс)
1 мкГц ~ 300 кГц (Пила)
1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)
Частота дискретизации 125 МГц
Длина памяти 16000 точек для произвольной формы
Разрешение 1 мкГц
Разрядность ЦАП 14 бит
Выходной уровень 4 мВпик ~ 6 Впик (1 МОм)
2 мВпик ~ 3 Впик (50 Ом)
Погрешность установки: Частота: ±5*10-5; Амплитуда: ±10%
Постоянное смещение ± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность 20 % ~ 80 % (для прямоугольника и импульса)
Симметрия 0 % ~ 100 % (для пилы)
Общие данные ЖК-дисплей Цветной (TFT), диагональ 20 см, 8×14 дел (разреш. 800×480)
Напряжение питания 100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 60 Вт
Габариты 352 × 224 × 128 мм
Масса 3,4/ 3,6 кг (2 кан/ 4 кан)
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (по количеству каналов), ПО  EasyScope/АКИП (1CD), кабель USB, РЭ (1)



Дополнительные опции к осциллографу АКИП-4126/2А-X:

ОПЦИИ
Опция FG-X Программная опция генератора сигналов (ФГ + СПФ), 25 МГц.
Опция MSO-X Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SPL2016.
SPL2016 16-канальный логический пробник. Для работы пробника необходима установка программной опции MSO-X.
Опция DC-X Программная опция декодирования сигналов I2C, SPI, UART/RS232, CAN, LIN
Опция PA Программная опция измерения мощности и ПКЭ
Опция DF2001A Компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Данный модуль рекомендуется использовать совместно с опцией измерения мощности для повышения точности измерений. Рекомендуется для использования с опцией PA для измерения мощности и ПКЭ.
