«3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных;
Осциллограф: 8 каналов;
Полоса пропускания: 20 МГц;
Разрешение АЦП: 12 бит (до 16 бит в реж ERES);
Максимальная частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов);
Максимальный объем памяти: 256 МБ (делится между активными каналами);
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500);
НЧ фильтр в полной полосе пропускания;
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK - дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц;
Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ;
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
Допусковый контроль (тест по маске);
Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).
Параметр |
Значение |
Канал вертикального отклонения |
|
Число входных каналов |
8 |
Полоса пропускания ( - 3 дБ) |
0...20 МГц (диапазоны от 50 мВ до 50 В) 0...10 МГц (диапазоны от 10 мВ до 20 мВ) |
Коэффициент отклонения (К откл.) |
2 мВ/дел... 10 В/дел |
Вид входа |
Открытый, закрытый |
Погрешность установки К откл. |
± 1 % от полной шкалы ± 300 мкВ |
Время нарастания |
≤ 17,5 нс (диапазоны от 50 мВ до 50 В) ≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ) |
Входное сопротивление |
1 МОм/19 пФ |
Максимальное входное напряжение |
± 50 В |
Постоянное смещение |
± 250 мВ (диапазоны от 10 мВ до 500 мВ) ± 2,5 В (диапазоны от 1 В до 5 В) ± 25 В (диапазоны от 10 В до 50 В) |
Защита входа |
± 100 В (DC + AC пик) |
Канал горизонтального отклонения |
|
Коэффициент развертки (К разв.) |
20 нс ... 5000 с/дел |
Погрешность установки К разв. |
± 20 ppm (± 0,002 %) |
Режимы работы |
Основной, ZOOM окно, X - Y |
Синхронизация |
|
Источники синхросигнала |
Любой из 8-х каналов (A/H) |
Условия запуска развертки |
Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
Режим запуска |
Однократный , ждущий, автоколебательный, без синхронизации, сегментированная развертка |
Уровень запуска |
В полном диапазоне входного напряжения |
Аналого-цифровое преобразование |
|
Разрешение по вертикали |
12 бит (16 бит в режиме ERES ) |
Частота дискретизации (однократный сигнал ) |
80 МГц (при использовании от 1 до 4 каналов) 40 МГц (при использовании от 5 до 8 каналов) |
Длина памяти |
256 МБ (делится между активными каналами) |
Интерполяция |
Линейная, Sin (X) / х |
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец (ROLL) |
Измерение |
|
Функции |
ΔU; ΔT; 1/ΔT |
Автоматическое измерение |
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
По горизонтали |
Частота; период; время нарастания и спада; +/ - ширина импульса, +/ - скважность, задержка |
Статистика |
Ма ксимум, минимум, среднее, СКО |
Математика |
|
Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
Операторы |
Любой кан. , опорная осциллогр . (ref), время, число - π (пи) |
Функциональный генератор |
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x, колоколообразный, бел. шум, ПСП/ PRBS |
Диапазон частот |
0,03 Гц ... 1 МГц |
Погрешность установки частоты |
± 20 ppm (± 0,002 %) |
Выходной уровень |
± 2 В |
Погрешность установки уровня |
± 1 % от полной шкалы |
Выходное сопротивление |
600 Ом |
Защита от перенапряжения |
± 10 В |
Генератор сигналов произвольной формы - AWG |
|
Частота дискретизации |
80 МГц |
Длина памяти СПФ |
16 кБ |
Разрешение ЦАП |
14 бит |
Диапазон частот |
1 МГц |
Время нарастания |
150 нс |
Декодирование последовательных данных |
|
Формат данных |
CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay |
Допусковый контроль |
|
Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее количество тестов |
Общие данные |
|
Источник питания |
USB порт |
Интерфейс |
USB 3.0 ( совместимый с USB 2.0/1.1 ) |
Габаритные размеры |
190 × 170 × 40 мм |
Масса , не более |
0,55 кг |
№ |
Наименование |
Количество |
1 |

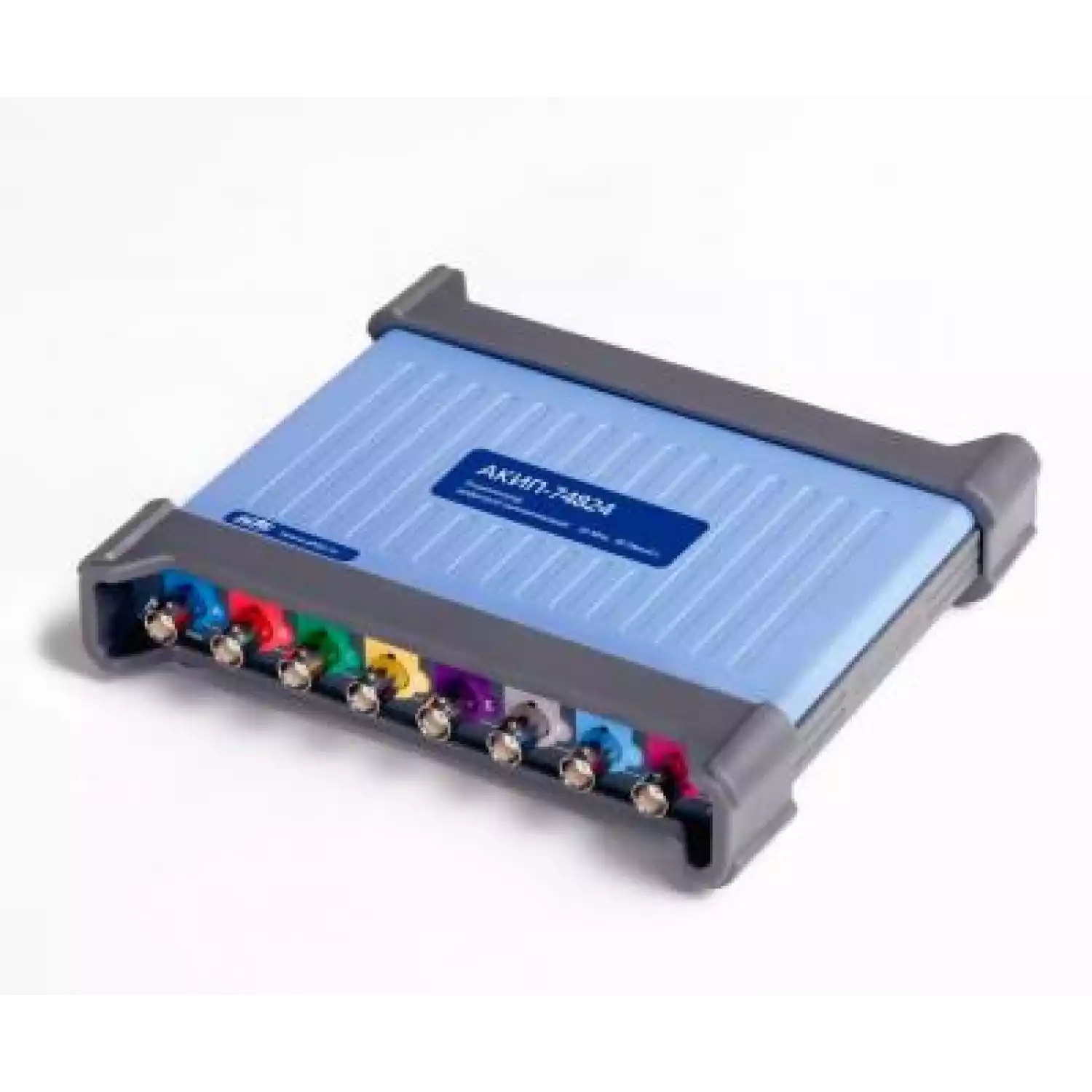

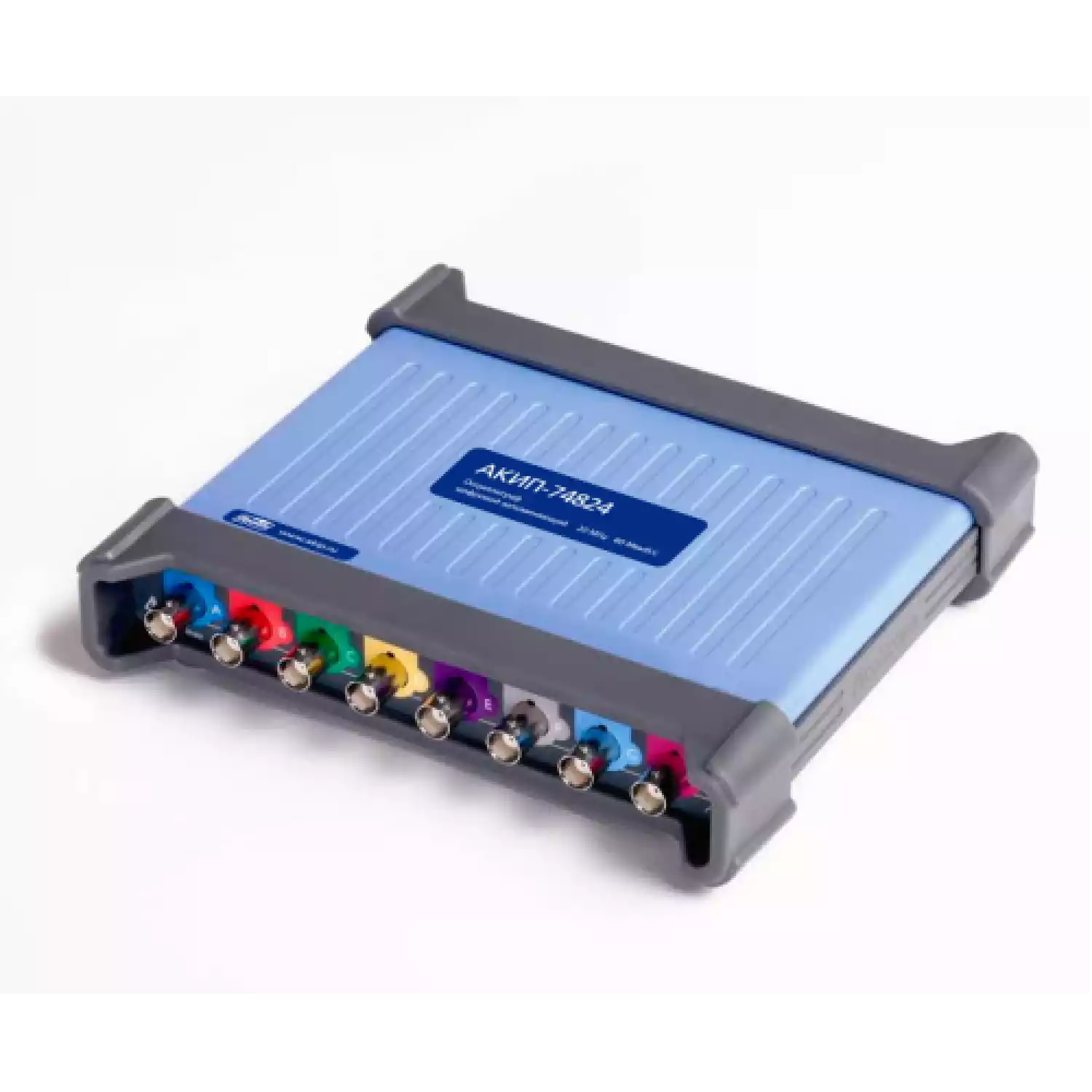

USB-осциллограф АКИП-74824 |
1 |
2 |
Кабель USB 3.0 |
1 |
3 |
ПО + руководство по эксплуатации на CD - диске |
1 |
