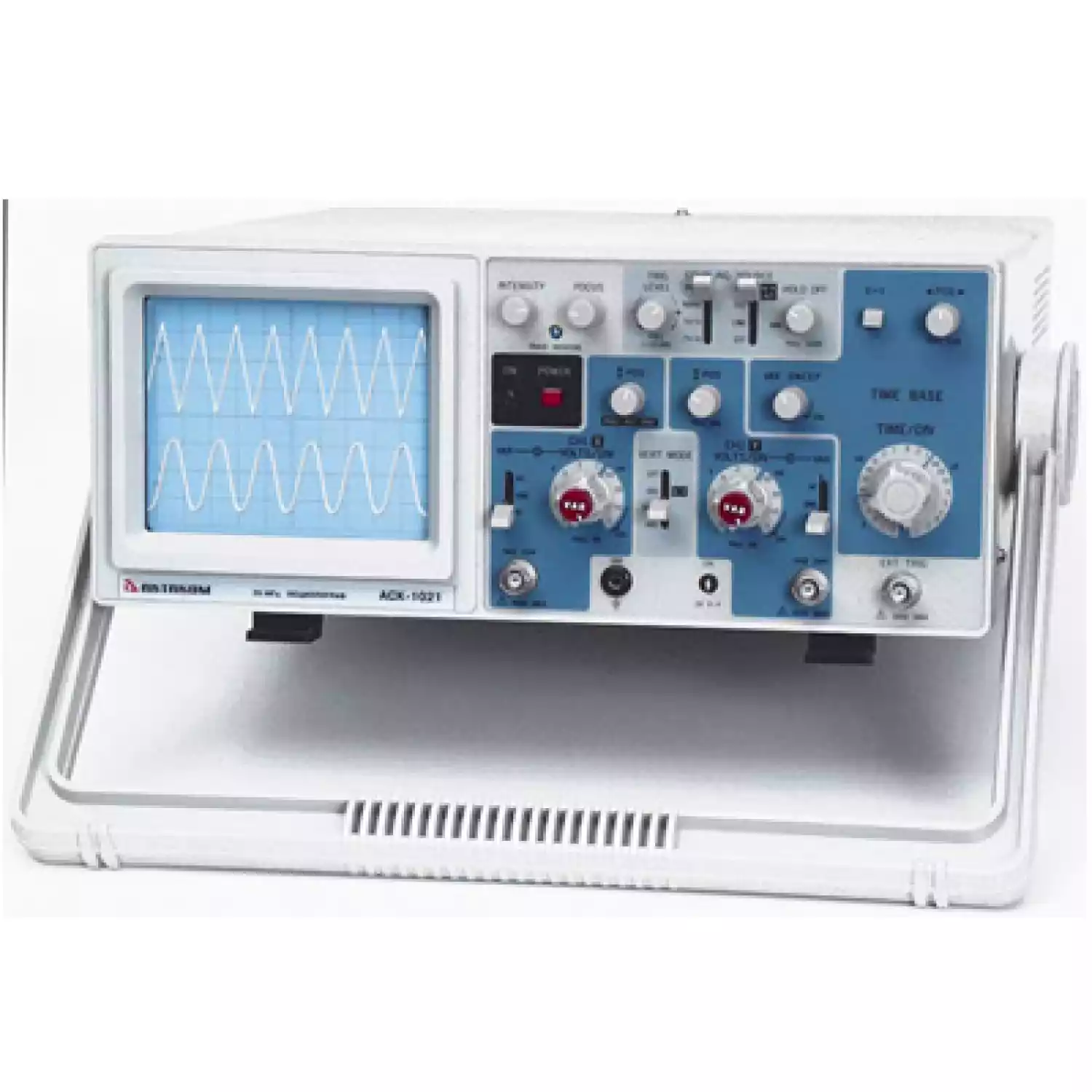

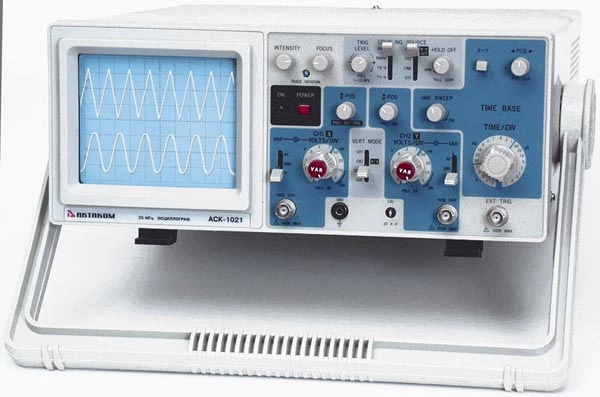

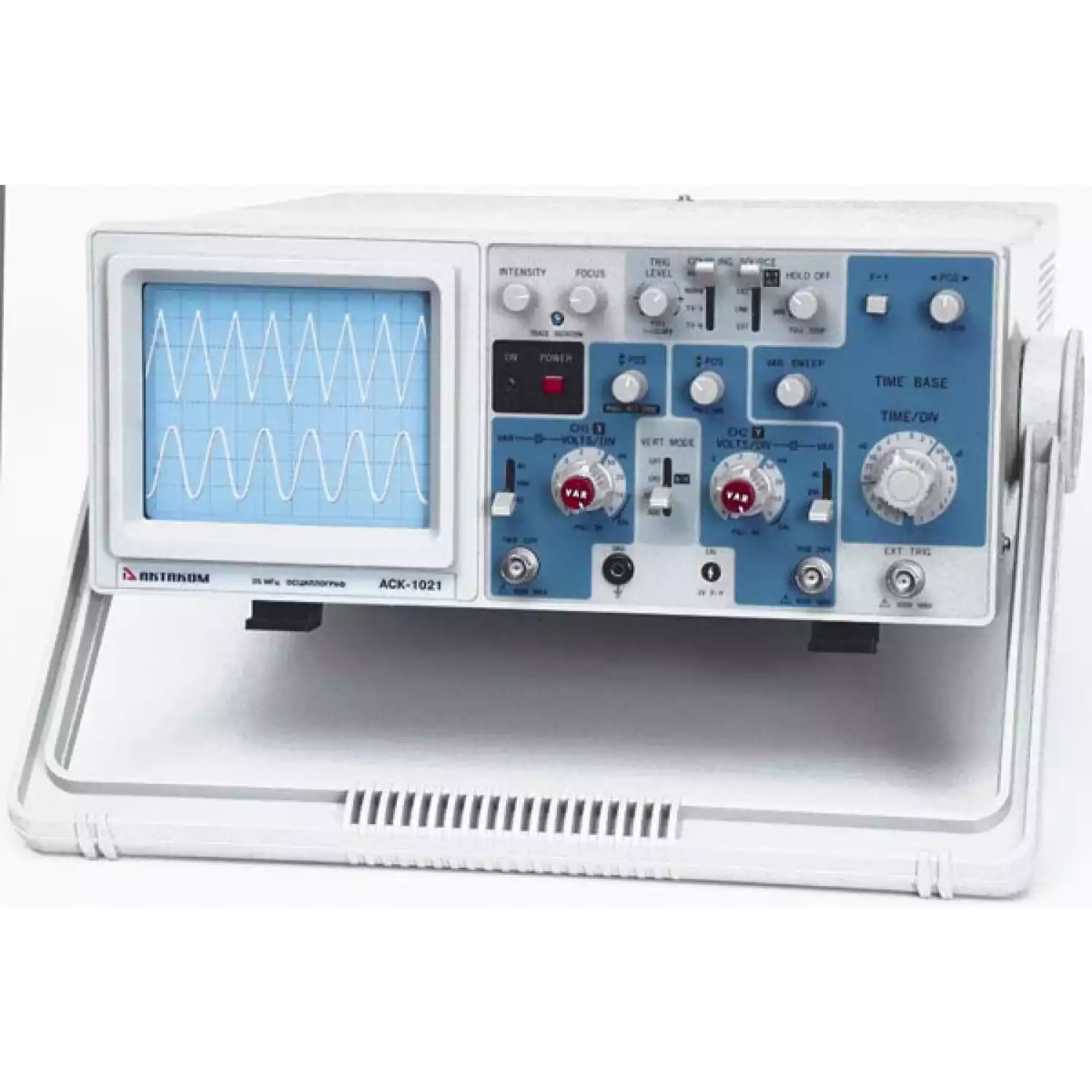

Осциллограф аналоговый Актаком АСК-1021

Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства.

Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.



Технические характеристики осциллографа АСК-1021:

СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ

Коэффициент отклонения

5 мВ/дел ... 5 В/дел (режим Х1)
1 мВ/дел ... 1 В/дел (режим Х5)

Аттенюатор

На 10 шагов с последовательностью 1-2-5

Система верньерной регулировки

Обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона

Погрешность с выключенным переключателем х5 и выключенным делителем х10

±3%

Входное сопротивление

1 МОм

Входная емкость

25 пФ

Полоса пропускания

25 МГц

Время нарастания ПХ

 14 нс

Максимальное напряжение на входе

при закрытом входе: 50 В; с делителем 1:10 - 500 В

Режимы работы

CH 1 — режим работы канала 1, одиночная осциллограмма
CH 2 — режим работы канала 2, одиночная осциллограмма
ALT — оба канала, попеременный режим
CHOP — оба канала, режим манипуляции
ADD — алгебраическая сумма каналов СН 1 + СН 2

Инвертирование сигнала

Только для канала 2

СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ

Коэффициент развертки

0,1 мкс/дел ... 2 с/дел в последовательности 1-2-5, 20 шагов

Система верньерной регулировки

Обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона

Погрешность с выключенным множителем x10

±3%

Масштабирование

x10

Блокировка

Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму

СИНХРОНИЗАЦИЯ

Режимы

Авто, норм., ТВ

Источники синхронизации

Канал 1, канал 2, сеть, внешний вход

Вход внешнего сигнала синхронизации

1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.)

РЕЖИМ X-Y

Входы

Канал 1 — вход X, канал 2 — вход Y

Чувствительность

5 мВ/дел ... 5 В/дел

Полоса пропускания

2 МГц

Сдвиг фазы

Менее 3°

ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА

Тип

Прямоугольная с масштабной сеткой

Область индикации

8 х 10 дел. (1 дел. = 1см)

Напряжение системы ускорения

2,1 кВ

Фосфорное покрытие

Типа Р31

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Z-вход

Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности

Выход сигнала канала 2

100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом)

ОБЩИЕ ХАРАКТЕРИСТИКИ

Экран

ЭЛТ, 8×10 дел

Сигнал калибратора

Прямоугольный импульс, 1 кГц, 2 В

Питание

220 В, 50/60 Гц

Потребляемая мощность

40 Вт

Габаритные размеры

324х132х398 мм

Масса

7,8 кг



Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг.



Комплект поставки:

  • Прибор

  • Осциллографические щупы — 1 пара

  • Шнур питания

  • Пластмассовая отвертка

  • Предохранитель

  • Руководство по эксплуатации
