Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4128/2
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4128/2 - цифровой запоминающий осциллограф-мультиметр: 12 мес.
Назначение прибора:

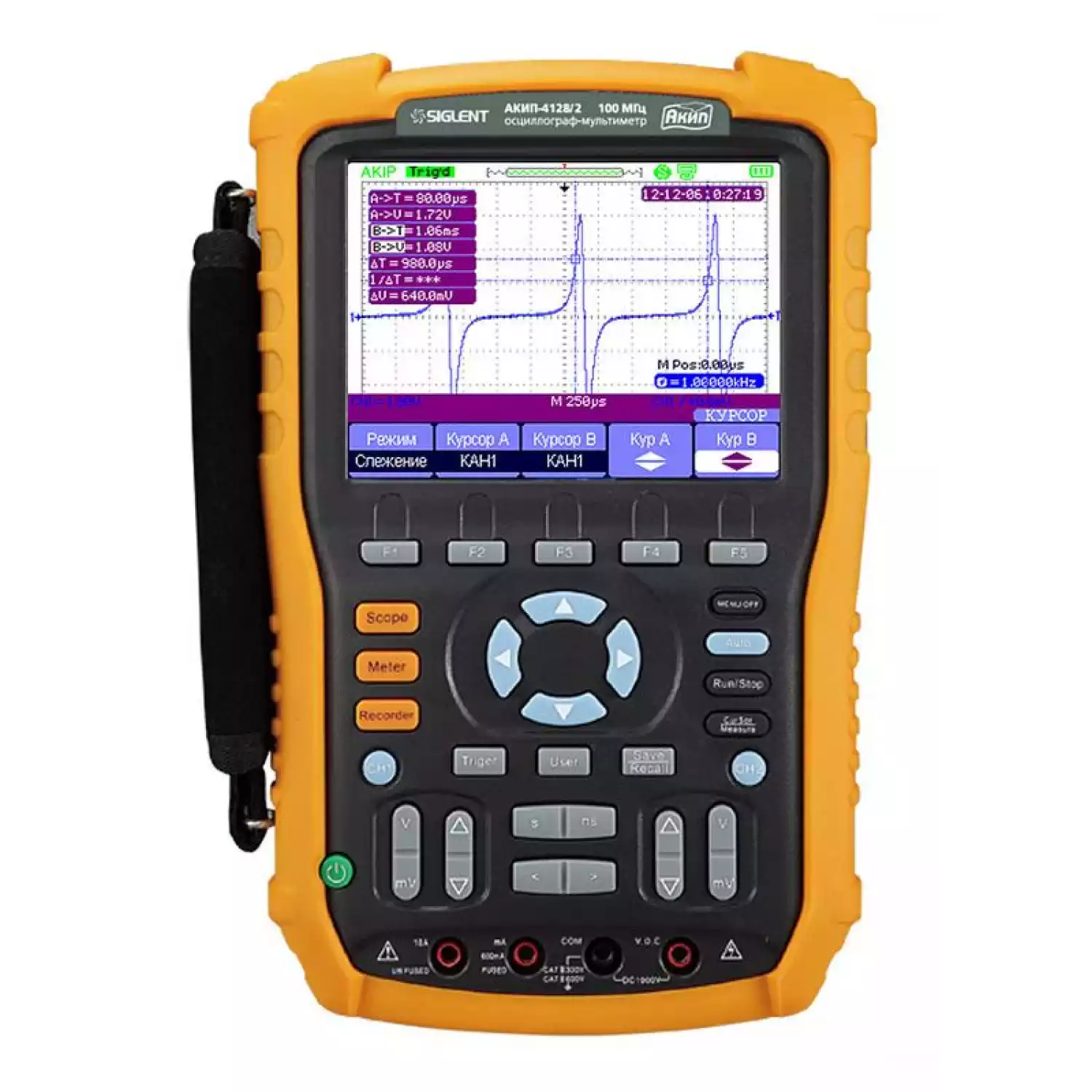

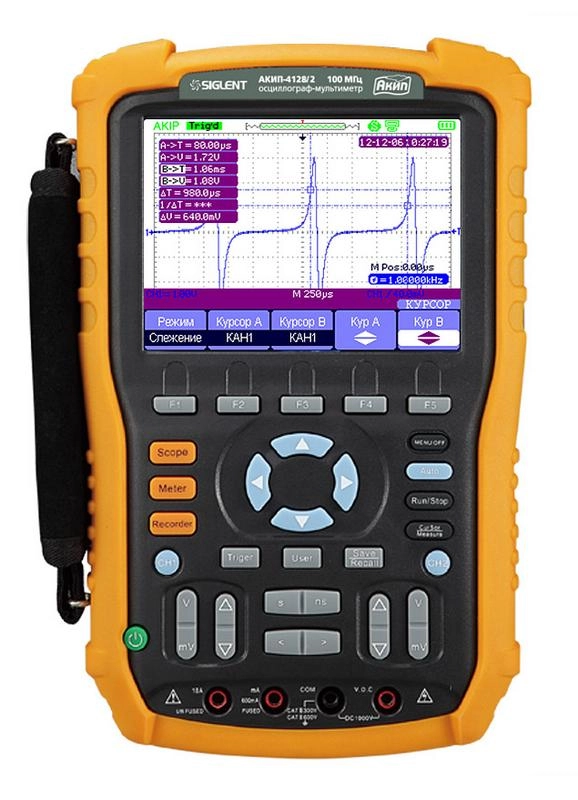

АКИП-4128/2 - цифровой запоминающий осциллограф-мультиметр - цифровой осциллограф, мультиметр, TrendPlot, регистратор. Изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между входами осциллографа, между входами осциллографа и землей; до 600 В КАТ. II / 300 В КАТ. III между входами осциллографа и мультиметра. Прибор имеет 2 канала, полоса пропускания: 100 МГц. Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц.
Особенности осциллографа АКИП-4128/2:
Технические характеристики осциллографа АКИП-4128/2:
Режим осциллографа
|
Канал вертикального отклонения |
|
|
Полоса пропускания |
0… 100 МГц |
|
Время нарастания |
≤ 3,5 нс |
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…100 В/дел |
|
Погрешность уст. Коткл. |
± 3 % |
|
Постоянное смещение |
2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В |
|
Входной импеданс |
1 МОм (± 2 %) / 18 пФ (± 3 пФ) |
|
Макс. вх. напряжение |
Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III |
|
Связь по входу |
Открытый, закрытый, “земля” |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
2,5 нс/дел…50 с/дел |
|
Погрешность уст. Кразв. |
±0,005 % |
|
Режим работы |
Основной, ZOOM окна, самописец (ROL), X-Y |
|
Синхронизация |
|
|
Ист. синхронизации |
Канал 1, Канал 2 |
|
Режимы запуска разв. |
Автоколебательный, ждущий, однократный |
|
Тип синхронизации |
По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
|
Аналого-цифровое преобразование |
|
|
Разрядность АЦП |
8 бит |
|
Частота дискретизации |
500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала) |
|
Интерполяция |
Sin (х) /х |
|
Объем памяти |
Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) |
|
Режим сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) |
|
Измерения |
|
|
По вертикали |
Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
|
Измерение вр. задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Курсорные |
ΔU, ΔT, Δ1/T (вручную), режим «слежение» |
Режим мультиметра
|
Постоянное и переменное (СКЗ) напряжение |
|
|
Пределы измерения напряжений |
DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) |
|
Разрешение |
Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
|
Вх. сопротивление |
10 МОм |
|
Погрешность |
Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр |
|
Постоянные и переменный (СКЗ) ток |
|
|
Предел измерений |
60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) |
|
Разрешение |
10 мкА, 100 мкА, 1 мА, 10 мА |
|
Погрешность измерения |
± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) |
|
Сопротивление |
|
|
Предел измерений |
600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
|
Разрешение |
0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
|
Погрешность |
± 1 % ± 5 емр |
|
Прозвон цепи |
|
|
Порог срабатывания |
<50 > |
|
Индикация |
Непрерывный зв. сигнал f=2 кГц |
|
Испытание P-N |
|
|
Макс. ток теста |
1,5 мА |
|
Напряжение теста |
0…2 В |
|
Емкость |
|
|
Предел измерений |
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф |
|
Разрешение |
10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
|
Погрешность |
± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр |
|
TRENDPLOT |
|
|
Режим просмотра |
Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных |
|
Длина памяти |
Осциллограф: 800 кБ; Мультиметр: 1,2 МБ |
|
Длительность записи |
Осциллограф: > 24 часов; Мультиметр: > 33 часов |
|
Источник сигнала |
Канал 1 (2), 1 и 2, мультиметр |
|
Доп. функции |
Ручной запуск, курсорные измерения, растяжка (Zoom) |
|
Регистратор |
|
|
Коэф. развертки (Кразв.) |
100 мс/дел…50 с/дел |
|
Длина памяти |
Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска |
|
Дополнительные возможности |
|
|
Интерфейс |
USB 2.0 для сохранения данных и дистанционного управления |
|
Математика |
Сложение, вычитание, умножение, деление, БПФ, инверсия |
|
Документирование |
Запись и воспроизведение до 2500 кадров |
|
Сохранение данных |
Запись формы сигнала в стандартах Bmp, CSV |
|
Общие данные |
|
|
Память |
10 осциллограмм / 20 профилей (внутр./внеш USB-flash) |
|
ЖК-дисплей |
Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» |
|
Интерфейс |
USB 2.0 – 2шт (device, host) |
|
Универсальное питание |
~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) |
|
Условия эксплуатации |
0 °С…40 °С; отн. влажность не более 75 % |
|
Габаритные размеры |
259 × 163 × 53 мм |
|
Масса |
1,5 кг (с аккумулятором) |
Комплект поставки осциллографа АКИП-4128/2:
