Тип оборудования: Осциллограф цифровой
Производитель: Актаком
Модель: ADS-2050
Гарантия: 14 месяцев

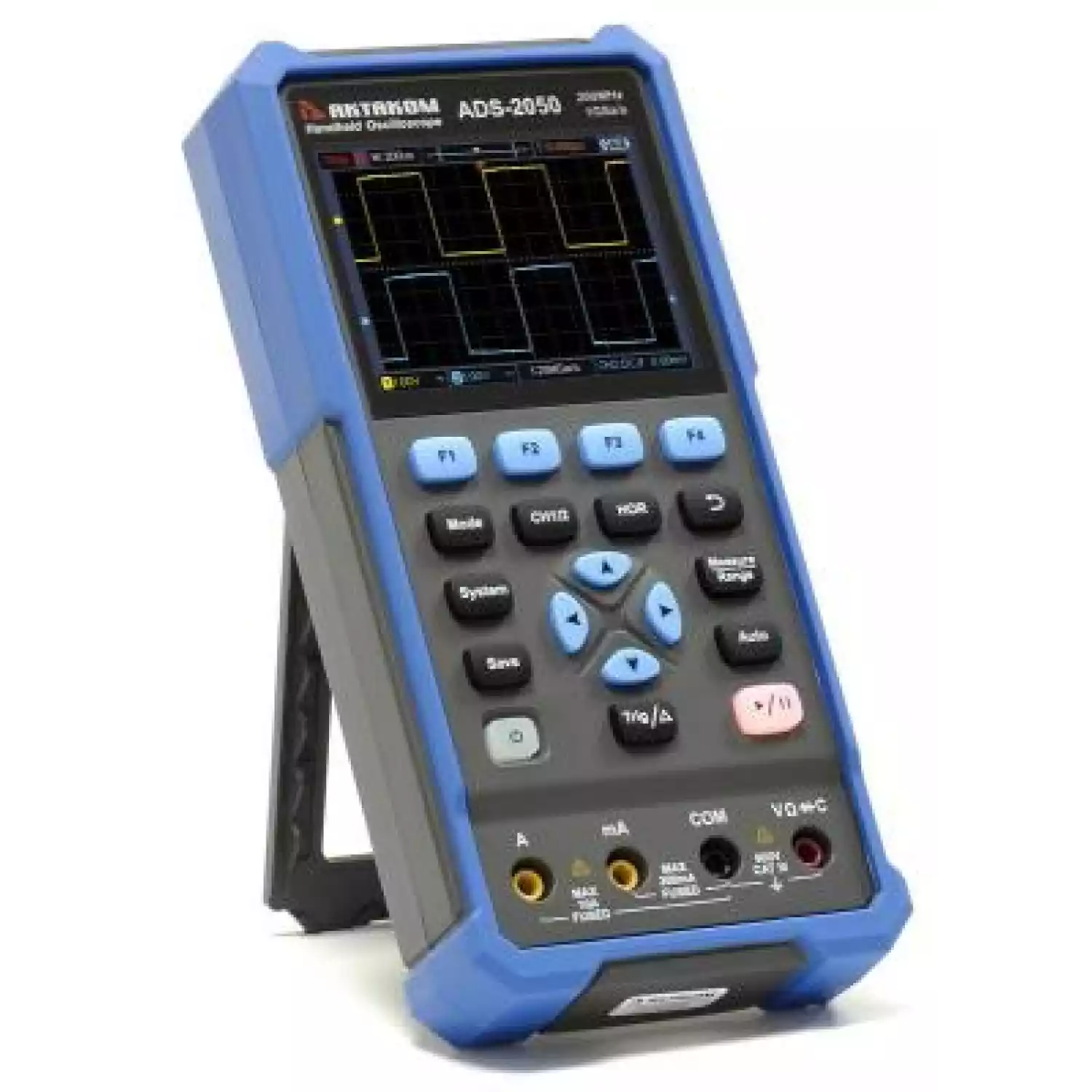

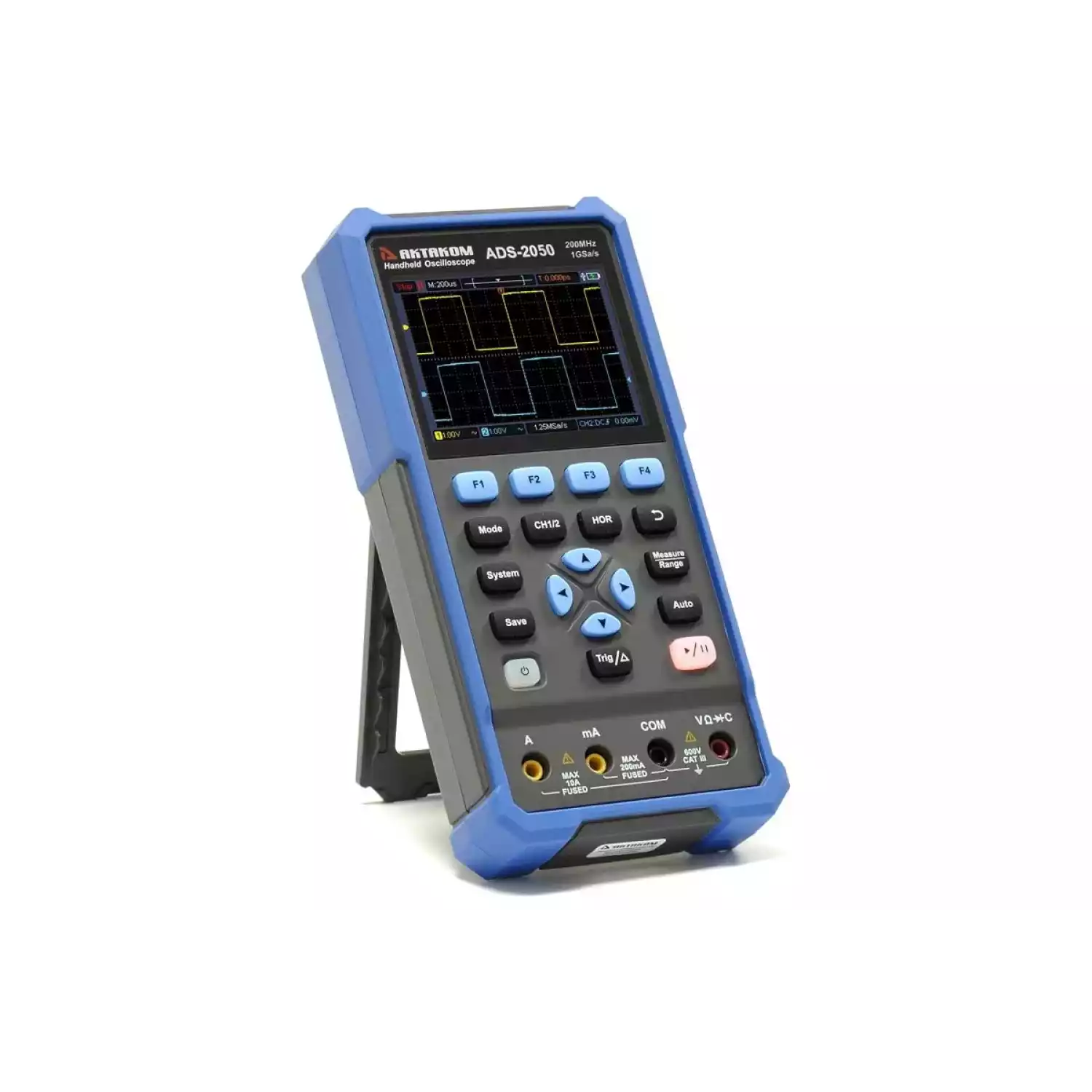

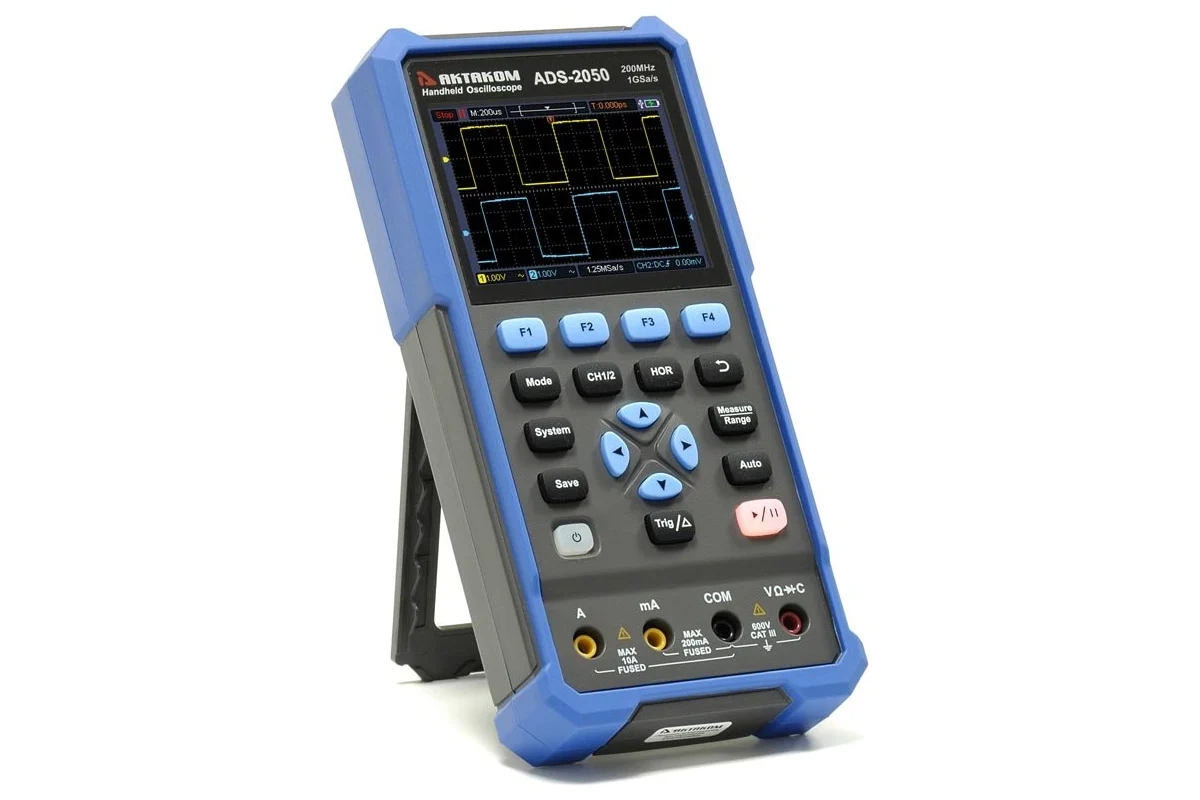

Портативный прибор ADS-2050 сочетает в одном корпусе 2 измерительных устройства: двухканальный цифровой осциллограф и 4 1/2 - разрядный TrueRMS мультиметр.
Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.
Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2050 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2050 рекомендован для использования в образовательных и обучающих целях.
Характеристика |
Значение |
|
ОСЦИЛЛОГРАФ |
||
Полоса пропускания |
200 MГц |
|
Количество каналов |
2 |
|
Скорость захвата осциллограмм |
10000 осц/сек |
|
Регистрация |
Режим |
Обычный, пиковый детектор |
Макс. дискретизация |
1 Гвыб/сек (500 Мвыбсек - 2 канала) |
|
Вход |
Связь по входу |
откытый, закрытый, земля |
Входной импеданс |
1 MΩ±2% в параллель 16 пФ±10 пФ |
|
Учет ослабления пробников |
1X, 10X, 100X, 1000X |
|
Максимальное входное напряжение |
400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) |
|
Ограничение полосы пропускания |
20 МГц |
|
Параметры |
Глубина записи |
8 К (4 К -каждый канал) |
Диапазон частоты выборки |
0.25 Выб/сек ~ 1 Гвыб/сек (один канал), |
|
Интерполяция |
(sin x)/x |
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
Погрешность временной базы |
±100 ppm |
|
Режим |
Y-T, X-Y |
|
Параметры вертикальной системы |
АЦП |
8 бит |
Вертикальное отклонение |
10 мВ/дел ~ 10 В/дел |
|
Диапазон смещения |
±6 делений |
|
Полоса пропускания для однократного сигнала |
Полный диапазон |
|
Низкочастотный предел |
≥10 Гц (на входе, закрытый вход, -3dB) |
|
Время нарастания |
≤1.75 нс (типичное) |
|
Погрешность коэф. усиления |
±3% |
|
Измерения |
Курсорные |
ΔV, ΔT, ΔV&ΔT между курсорами |
Автоматические |
Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период |
|
Система запуска |
Источник запуска |
CH1, CH2 |
Связь |
DC, AC |
|
Тип запуска |
Запуск по фронту (нарастающий, спадающий) |
|
Режим запуска |
Авто, обычный, однократный |
|
Диапазон уровня запуска |
±4 деления от центра экрана |
|
Погрешность уровня запуска |
±0,3 деления |
|
МУЛЬТИМЕТР |
||
Максимальная разрядность |
20000 отсчетов |
|
Измерение истинных среднеквадратических значений |
TrueRMS |
|
Измеряемые параметры |
Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, |
|
Входной импеданс |
10 МОм |
|
Выбор диапазона |
Автоматический |
|
Диапазон измерения |
Напряжение постоянного тока |
1000 В |
Напряжение переменного тока |
750 В |
|
Постоянный ток |
10 А |
|
Переменный ток |
10 А |
|
Сопротивление |
100 МОм |
|
Емкость |
2 мФ |
|
Тестирование диодов |
0 ~ 2 В |
|
Входы мультиметра и осциллографа |
независимые |
|
Дополнительные режимы |
режим удержания показаний |
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
||
Дисплей |
Тип дисплея |
диагональ 3,5” , ЖК, TFT матрица |
Разрешение дисплея |
320 (по горизонтали) × 240 (по вертикали) точек |
|
Количество цветов |
65536 цветов |
|
Выход для калибровки пробников |
Выходное напряжение (типичное) |
амплитуда 3,3 В |
Выходной сигнал |
Меандр 1 кГц |
|
Интерфейс |
Тип |
USB тип С |
Функционал |
связь с ПК, зарядка |
|
Питание |
Li-ion аккумулятор |
2 х 2200 мАч , тип 18650 |
Время работы (типичное) |
6 часов |
|
Мощность |
<5 Вт |
|
Габаритные размеры |
198 х 96 х 38 мм |
|
Вес |
около 0,6 кг |
Диапазон |
Разрешение |
Погрешность |
|
Постоянное напряжение |
200.00 мВ |
0.01 мВ |
±(0.3%+10 е.м.р.) |
2.0000 В |
0.1 мВ |
±(0.3%+5 е.м.р.) |
|
20.000 В |
1 мВ |
||
200.00 В |
10 мВ |
||
1000.0 В |
0.1 В |
±(0.8%+5 е.м.р.) |
|
Переменное напряжение |
200.00 мВ |
0.01 мВ |
|
2.0000 В |
0.1 мВ |
||
20.000 В |
1 мВ |
||
200.00 В |
10 мВ |
||
750.0 В |
0.1 В |
±(1.0%+5 е.м.р.) |
|
Постоянный ток |
200 мА |
10 мкА |
±(0.8%+2 е.м.р.) |
10 А |
1 мА |
±(2.5%+2 е.м.р.) |
|
Переменный ток |
200 мА |
10 мкА |
±(1.0%+5 е.м.р.) |
10 А |
1 мА |
±(2.8%+5 е.м.р.) |
|
Сопротивление |
200.00 Ом |
0.01 Ом |
±(0.8%+3 е.м.р.) |
2.0000 кОм |
0.1 Ом |
||
20.000 кОм |
1 Ом |
||
200.00 кОм |
10 Ом |
||
2.0000 МОм |
100 Ом |
||
20.000 МОм |
1 кОм |
±(1.0%+3 е.м.р.) |
|
100.00 MОм |
10 кОм |
±(3.0%+3 е.м.р.) |
|
Емкость |
20.000 нФ |
1 пФ |
±(3.0%+10 е.м.р.) |
200.00 нФ |
10 пФ |
||
2.0000 мкФ |
100 пФ |
||
20.000 мкФ |
1 нФ |
||
200.00 мкФ |
10 нФ |
||
2.0000 мкФ |
100 нФ |
||
Тест диодов |
0 - 2 В |
||
Прозвонка |
Звуковой сигнал <50 Ом |
