Осциллограф цифровой ADS-4144
Артикул: 16577

Осциллограф цифровой ADS-4144

Артикул: 16577
Под заказ
Срок поставки от 7 дней
67 494 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: осциллограф цифровой

Производитель: АКТАКОМ

Модель: ADS-4144

Гарантия: 14 месяцев



Описание осциллографа:

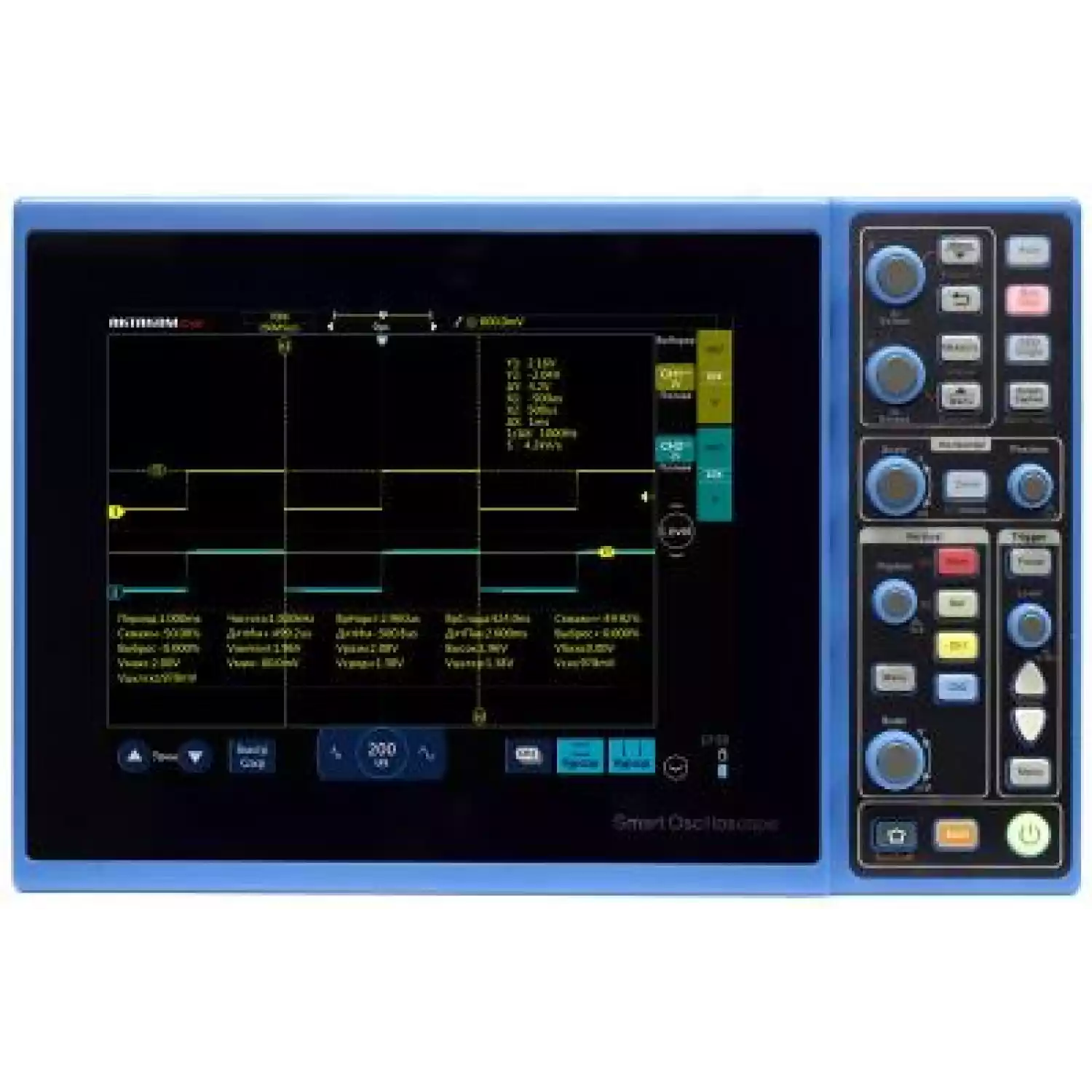

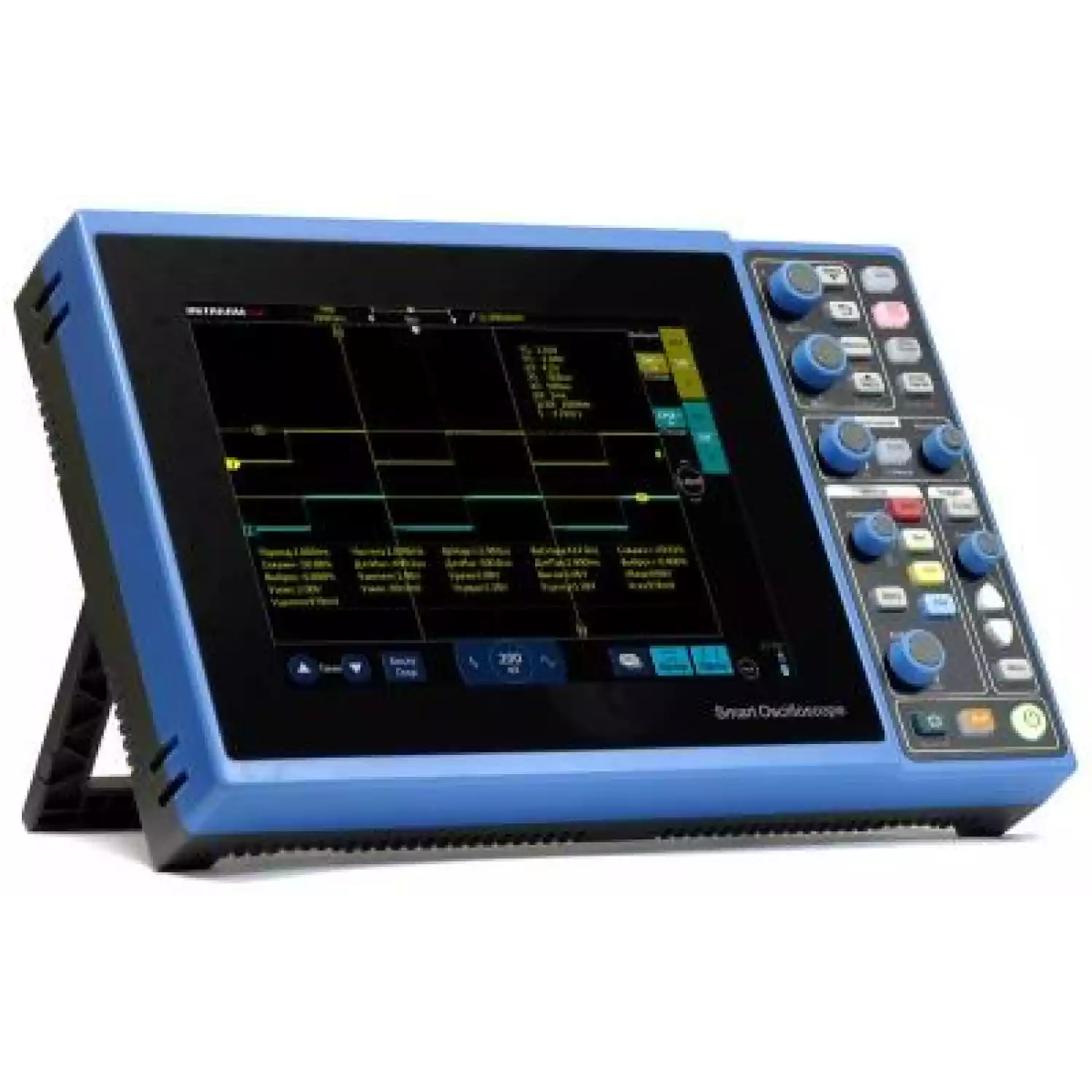

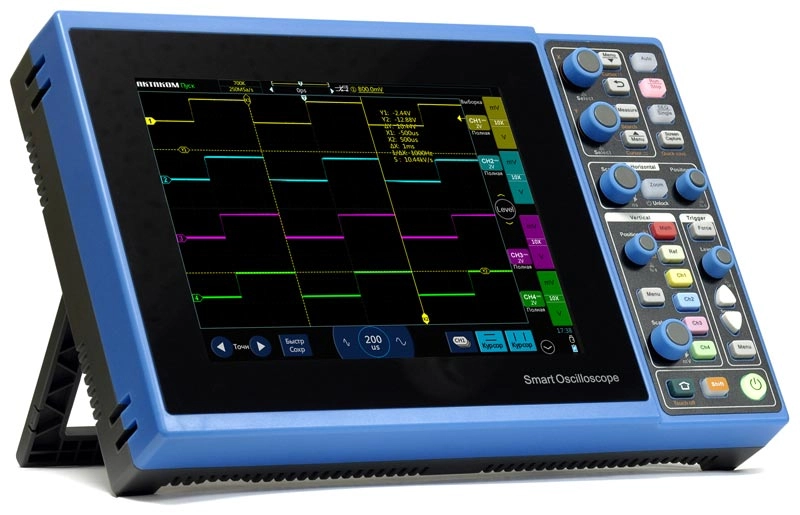

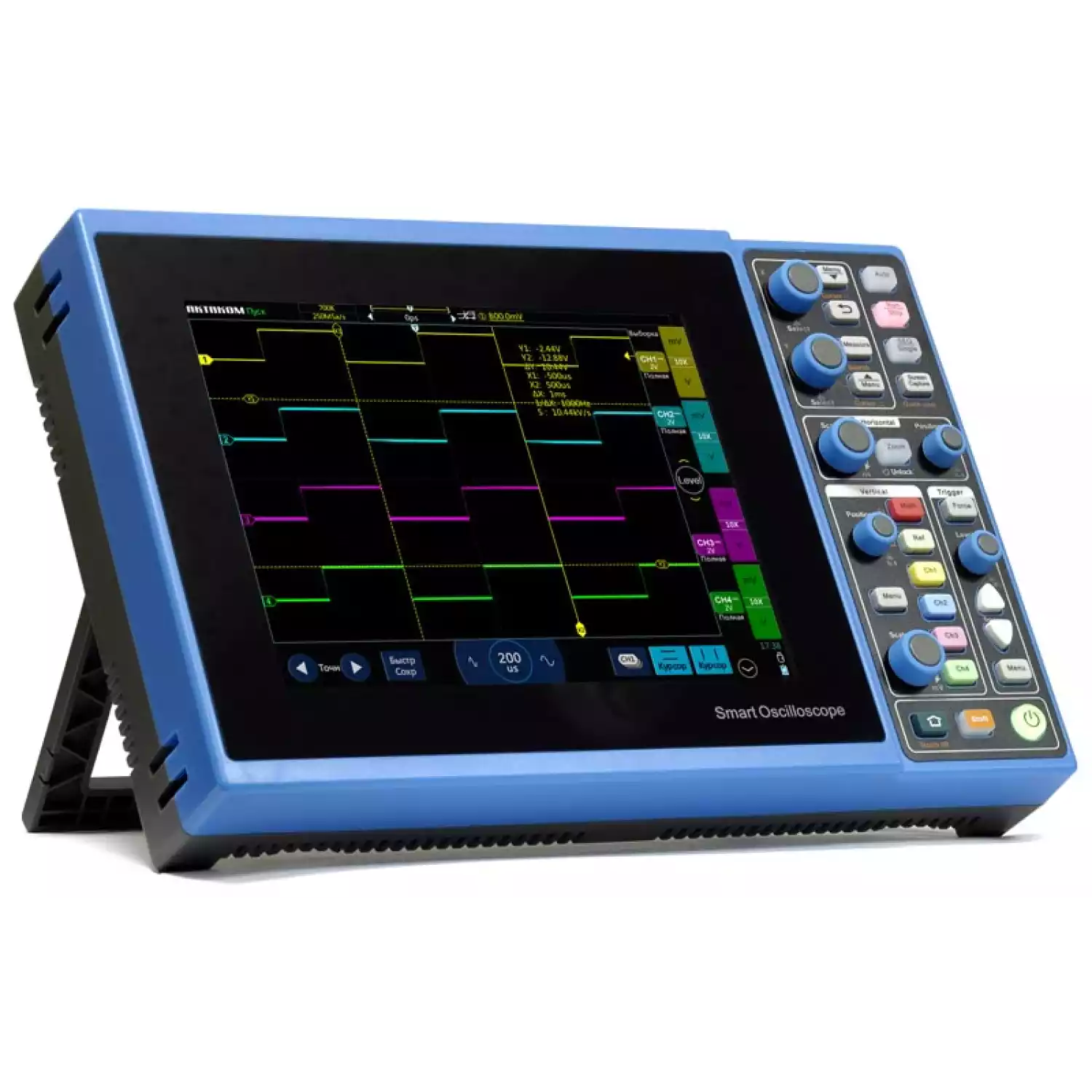

Осциллограф ADS-4144- осциллограф планшетного типа с полосой пропускания 100 МГц.

  • Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
  • Сенсорный мультитач дисплей: до 5 точек касания
  • Большие размеры дисплея 8" и высокое разрешение 800х600
  • 256 градаций яркости
  • Четыре канала
  • Большая глубина записи до 28 млн. точек
  • Высокая скорость захвата осциллограмм до 80000 осц/сек
  • 31 тип автоматических измерений (5 одновременно)
  • Курсорные измерения
  • Встроенный 6-ти разрядный аппаратный частотомер
  • Режим записи и воспроизведения
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель
  • Широкий выбор интерфейсов для управления осциллографом и сохранения данных
  • Возможность подключения мыши через стандартные интерфейсы
  • HDMI интерфейс для вывода информации на внешний монитор
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Русскоязычный интерфейс меню



Технические характеристики:

Количество каналов 4

Полоса пропускания



100 МГц



Режимы регистрации

  • Выборка
реальное время
  • Пиковый детектор
1 нс (один канал)
2 нс (два канала)
4 нс (четыре канала)
  • Усреднение
2, 4, 8, 16, 32, 64, 128, 256
  • Огибающая



2, 4, 8, 16, 32, 64, 128, 256, ∞

Интерполятор



Sin (x)/x

Максимальное входное напряжение



CAT1 300 В (1 МОм)



Вход

  • Связь по входу
открытый, закрытый, земля
  • Входной импеданс
1 МОм ±1% || 15 пФ ±3 пФ
  • Учет ослабления пробников







0,001X...10000X









Параметры горизонтальной системы

  • Макс. частота дискретизации
1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
250 Мвыб/сек (четыре канала)
  • Макс. глубина записи
28 М точек (один канал)
14 М точек (два канала)
7 М точек (четыре канала)
  • Коэффициент развертки
2 нс/дел - 1000 с/дел
  • Диапазон задержки временной базы
-14 дел. - 14000 сек
  • Погрешность времени выборки и времени задержки
±20 ppm
  • Старение
±5 ppm / год
  • Режимы
Y-T, X-Y, самописец, Zoom
  • Самописец



200 мс/дел - 1000 с/дел







Параметры вертикальной системы

  • Вертикальное отклонение
500 мкВ/дел - 5 В/дел (1 МОм)
  • АЦП
8 бит
  • Диапазон смещения
±2,5 В (с пробником х1, <500 >
±120 В (с пробником х1, ≥500 мВ/дел)
  • Полоса пропускания для аналогового сигнала
100 МГц
  • Ограничение полосы пропускания
20 МГц, ФВЧ, ФНЧ
  • Время нарастания
≤3,5 нс
  • Шум
≤1 мВ
  • Погрешность коэф. усиления
≤±2%(1 МОм)





Измерения

  • Курсорные
ручные (ΔV, ΔT, 1/ΔT),
  • Автоматические
Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
  • Математические операции
+, -, *, /, БПФ
  • БПФ



4 окна: Rectangle, Blackman, Hanning, Hamming















Система запуска

  • Режим запуска
авто, обычный, однократный
  • Диапазон уровня запуска
±10 делений от центра экрана
  • Тип запуска
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
  • Типы последовательных шин
UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429
  • Блокировка уровня запуска
200 нс ~ 10 с
  • Запуск по фронту
нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
  • Запуск по длительности импульса
положительная полярность импульса: >, <, >
отрицательная полярность импульса: >, <, >
Диапазон установок 8 нс ~ 10 с
  • Запуск по скорости нарастания
положительная скорость: >, <, >
отрицательная скорость: >, <, >
  • Запуск по видео
Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
  • Запуск по логическому шаблону
AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
  • Запуск по N фронту
Тип фронта: нарастающий, спадающий
Номер фронта 1 ~ 65535
  • Запуск по ранту



Событие: временное, логическое
  • UART
Приемник Rx: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
  • I²C
Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
  • SPI
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
  • CAN
Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
  • LIN
Источник: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
  • MIL-1553B (опция)
Источник: CH1, CH2, CH3, CH4
Отображение: шестнадцатеричное, двоичное
  • ARINC429 (опция)
Источник: CH1, CH2, CH3, CH4
Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
Отображение: шестнадцатеричное, двоичное
Скорость передачи: 12,5 К / 100 кбит/с



Основные характеристики:

Дисплей Тип Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление многоточечное (до 5 точек)
Разрешение 800 × 600 точек
Шкала 14х10 делений
настраиваемая яркость сетки
Градации 256 уровней
Послесвечение авто, 10 мс ~ 10 с, ∞
Схема с цветовой температурой Да
Сохранение Накопитель Внутренняя память 8 Гб
USB накопитель
Формат *csv, *wav, *bin
Отображение опорных осциллограмм 4
Сохранение настроек 10
Интерфейсы Коммуникационные интерфейсы USB 2.0, microUSB 2.0, LAN
HDMI интерфейс версия 1.4
Выход компенсации пробников меандр, 1 кГц, 2 В п-п
Цифровой интерфейс Да
Питание Напряжение сети 100-240 В, 50/60 Гц
Аккумуляторная батарея Li-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность <60 >
Массо-габаритные параметры Габаритные размеры 280 мм × 180 мм × 50 мм
Вес (без батареи и аксессуаров) 1,425 кг

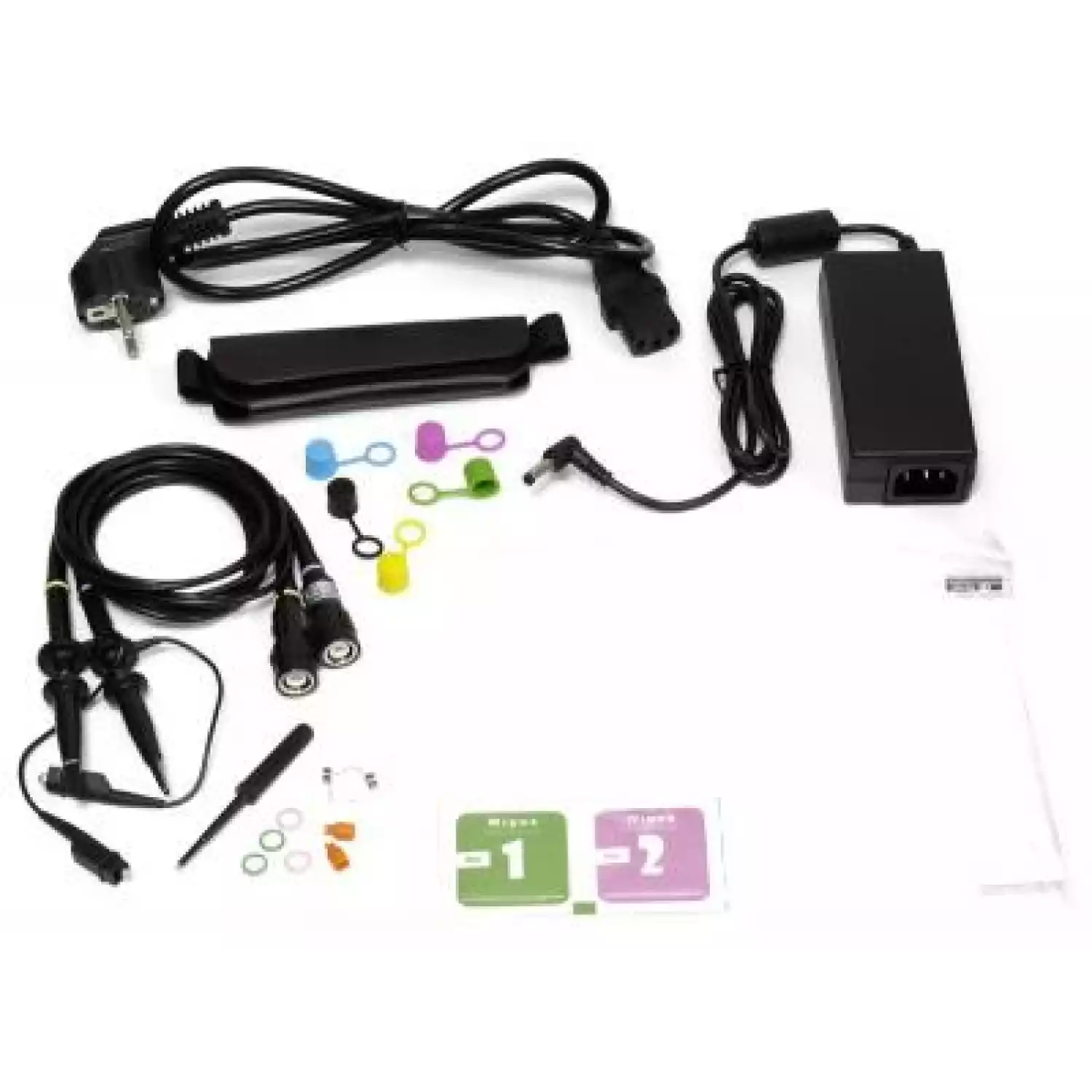

Комплект поставки:

  • Осциллограф
  • Осциллографический пробник - 4 шт
  • Защитная пленка на экран
  • Салфетка для протирки экрана
  • Ремешок
  • Блок питания
  • Сетевой кабель
