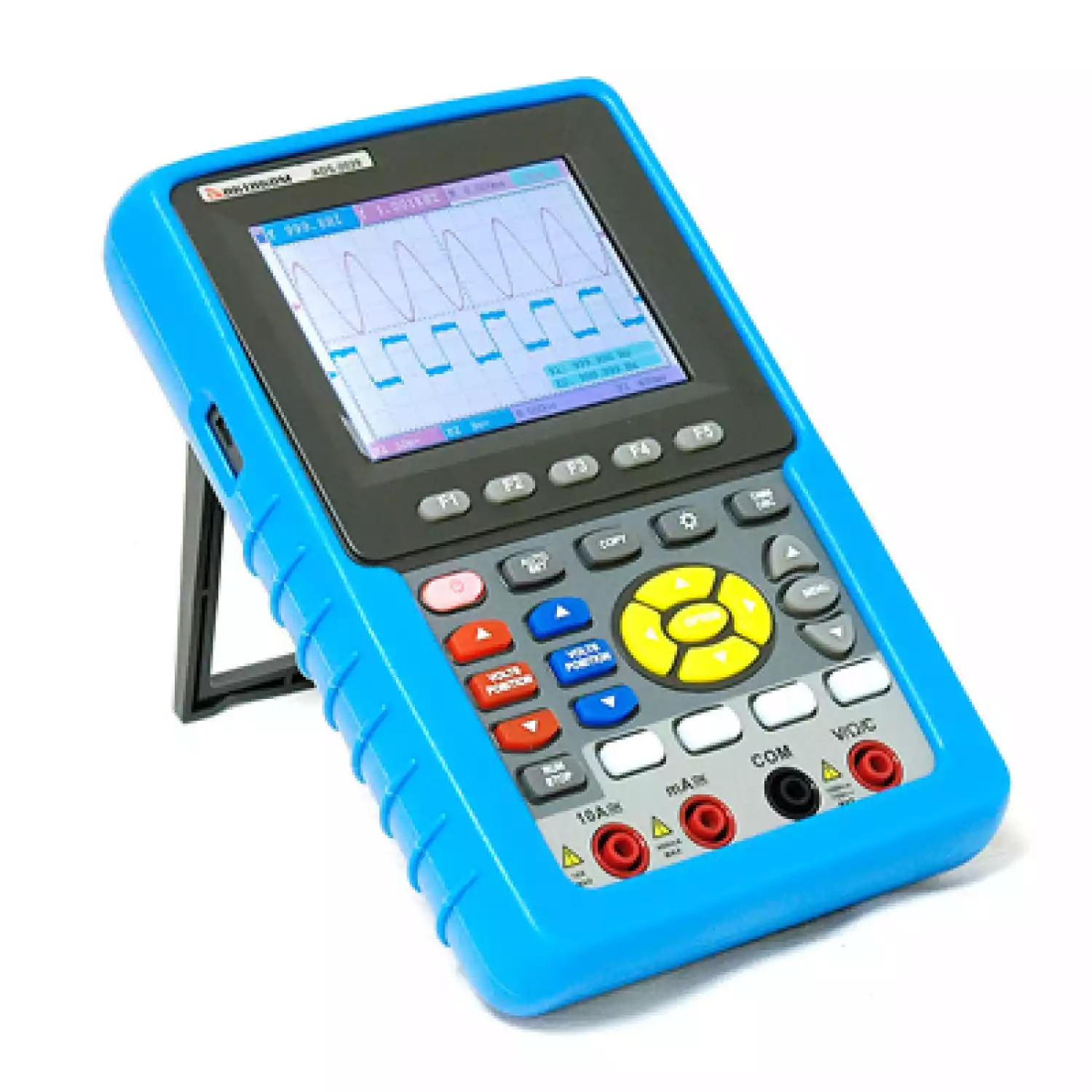

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.
изолированные каналы:
каналы осциллографа относительно от земли 1000:1
независимые входы осциллографа и мультиметра
20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
курсорные измерения
режим мультиметра (3 3/4 разряда, 4000 отсчетов)
интерполяция sin(x)/x
хранение осциллограмм: 4 осциллограммы
цветной ЖКИ дисплей
возможность сохранения на USB-устройство
USB интерфейс для связи с ПК, программное обеспечение
автономная работа от встроенного аккумулятора
2 канала (изолированные)
полоса пропускания 20 МГц
максимальная частота дискретизации 100 Мвыб/сек
время нарастания 17,5 нс
вертикальная чувствительность 5 мВ/дел ... 5 В/дел
вертикальное разрешение 8 бит
погрешность измерения временных интервалов
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
входной импеданс 1 МОм ± 2%в параллель 15 пФ ± 5 пФ
максимальное входное напряжение 400 Впик (DC+AC, имп. 1 МОм, 10:1)
входы: АС, DC, GND
математические функции: суммирование, вычитание, умножение, деление, инверсия
режим X-Y
коэффициент развертки 5 нс/дел ... 100 с/дел
глубина записи 6 К на канал
режимы синхронизации: фронт, видео, поочередный
пиковый детектор
функция усреднения (4...128)
функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
режим тестирования диодов
режим прозвонки цепи
интерфейсы USB host, USB device
управление SCPI-коммандами
дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
питание: 7,4 В DC, 13500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
потребляемая мощность не более 6 Вт
примерное время работы от аккумулятора до 4 часов
габаритные размеры 180x115x40 мм
масса 0,645 кг
габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.
Прибор
Сетевой адаптер
Осциллографические щупы – 2 шт.
Измерительные щупы к мультиметру – 2 шт.
Модуль расширения для измерения малых емкостей
Usb кабель для подключения к пк
Usb-переходник для подсоединения usb-устройства
Устройство для калибровки осциллографических пробников
Краткое руководство по эксплуатации
Программное обеспечение aktakom dso-soft программное обеспечение для портативных осциллографов
