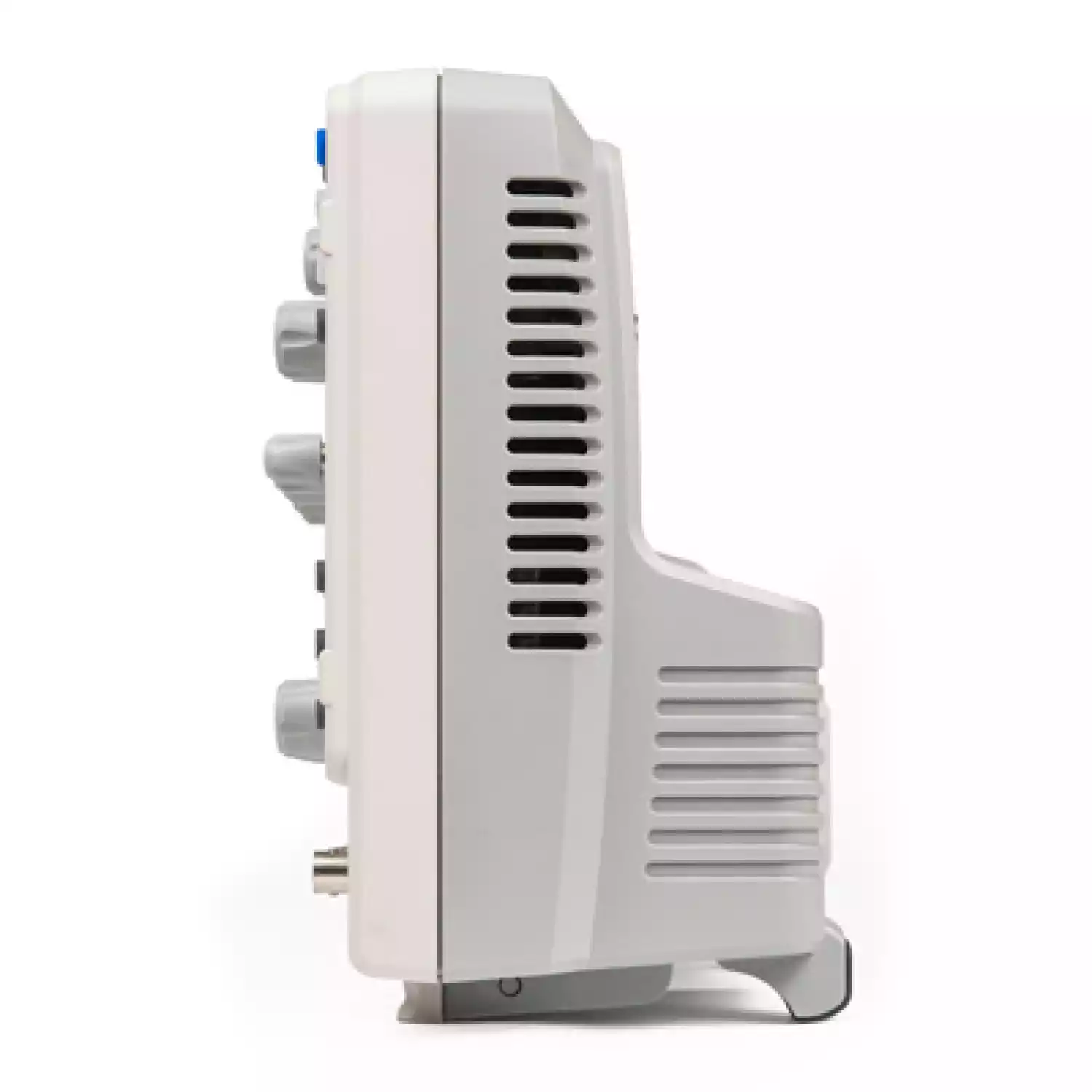

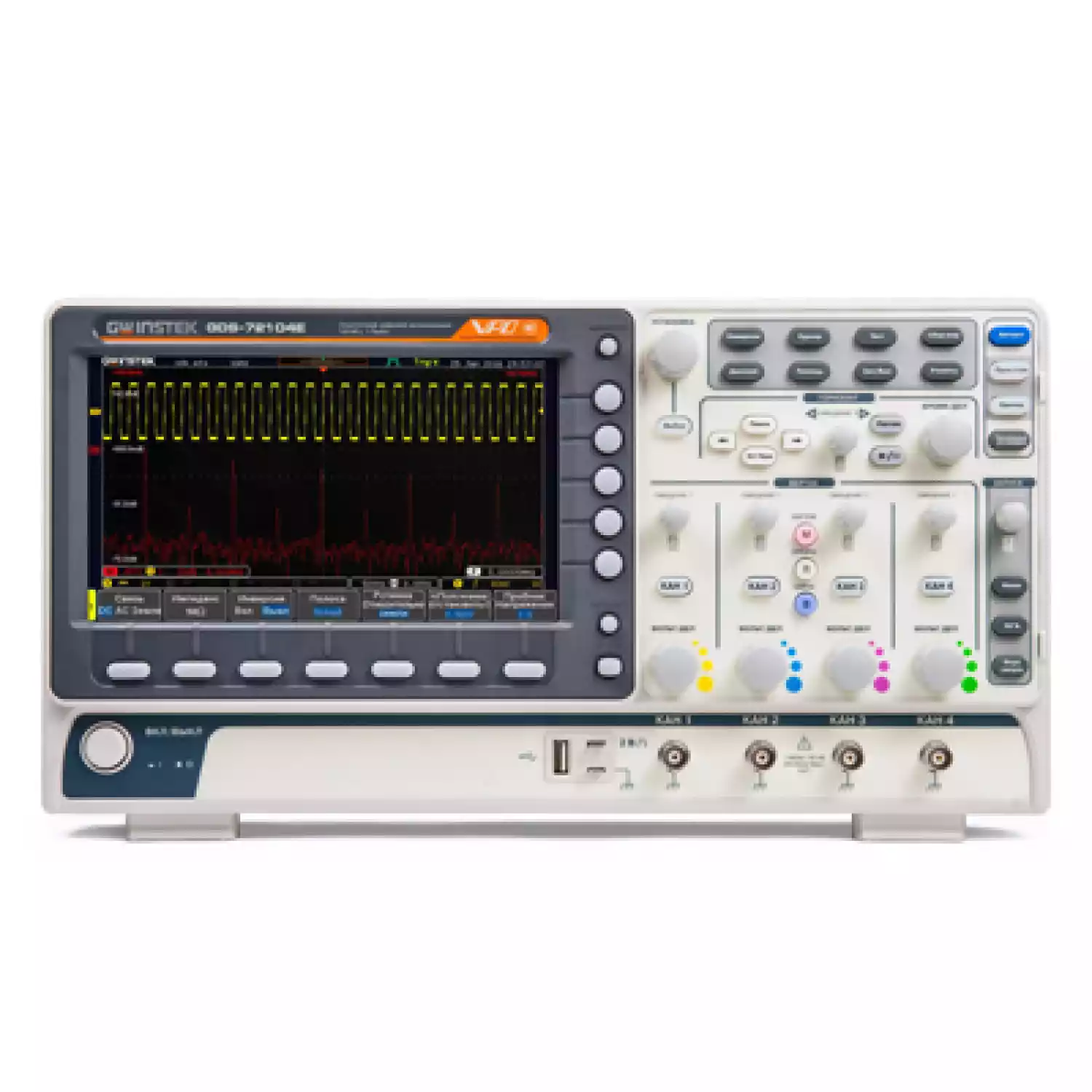

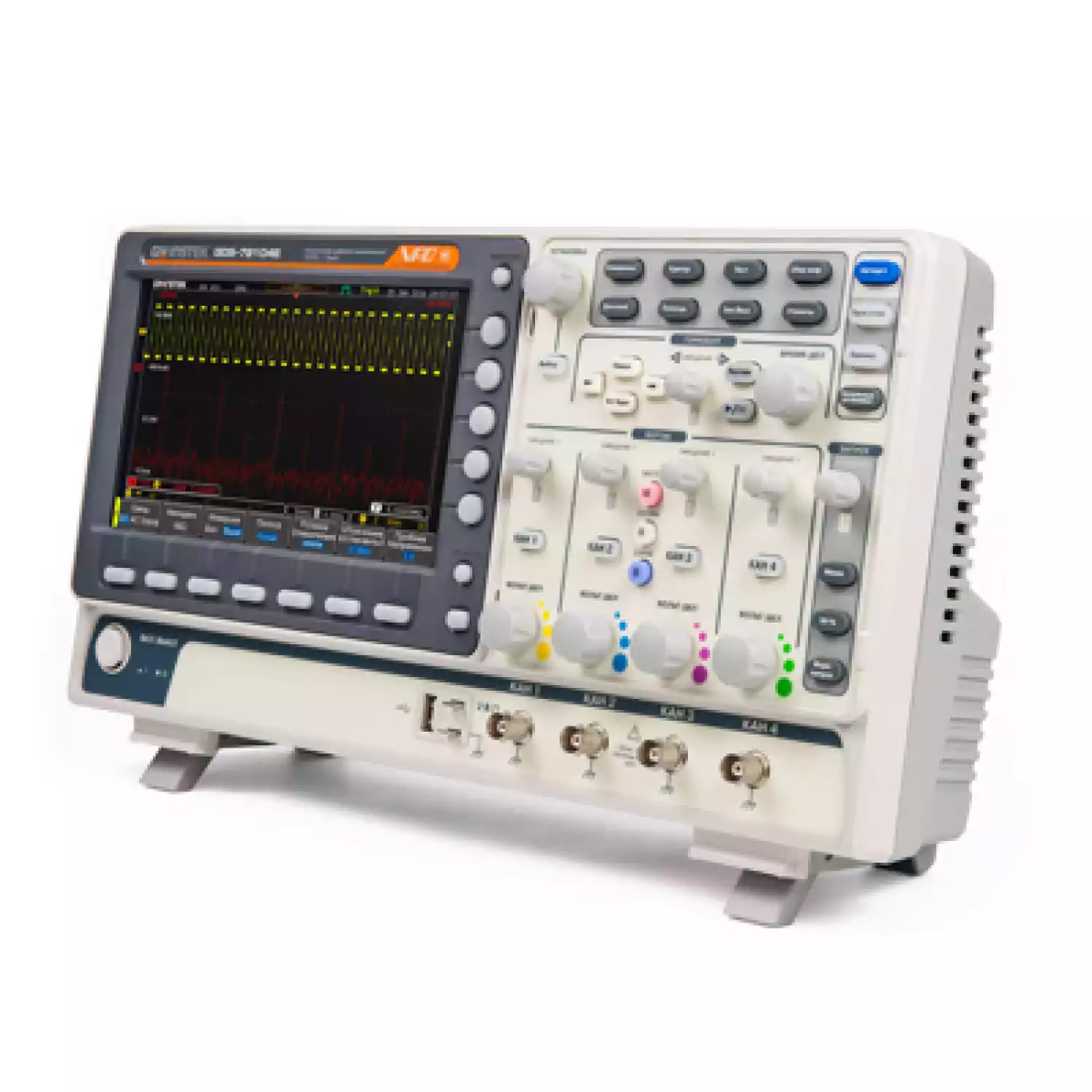

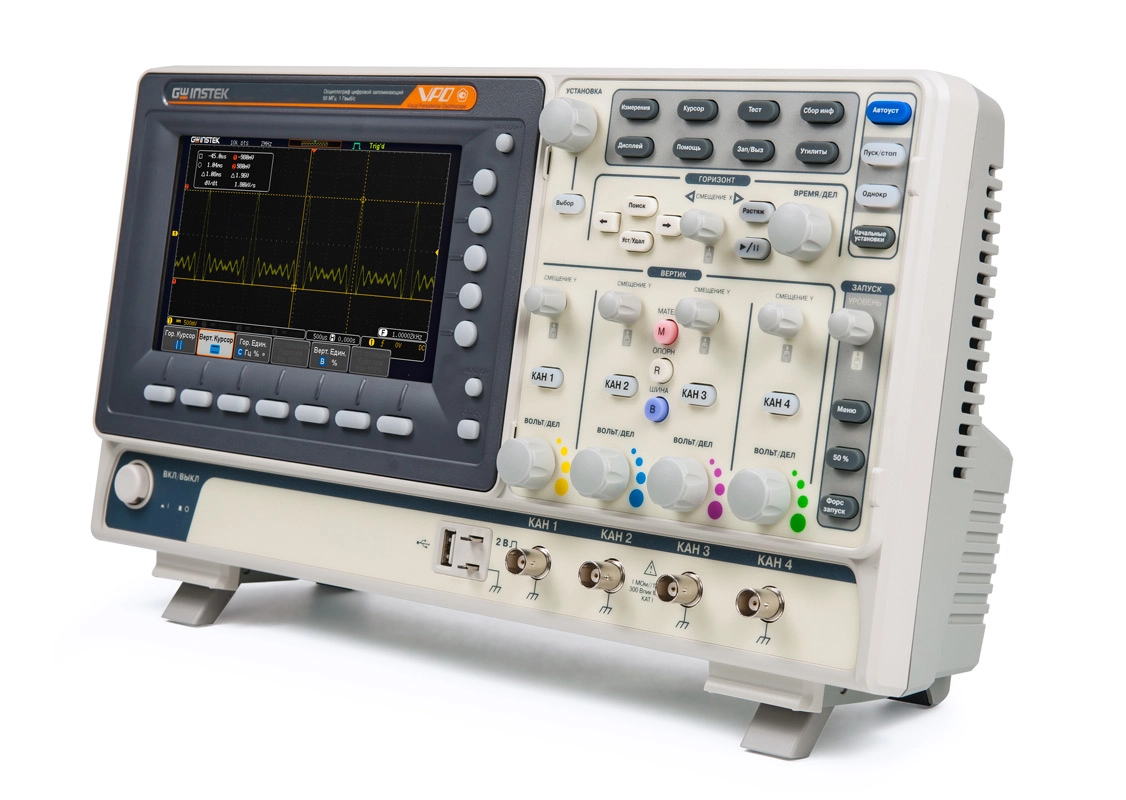

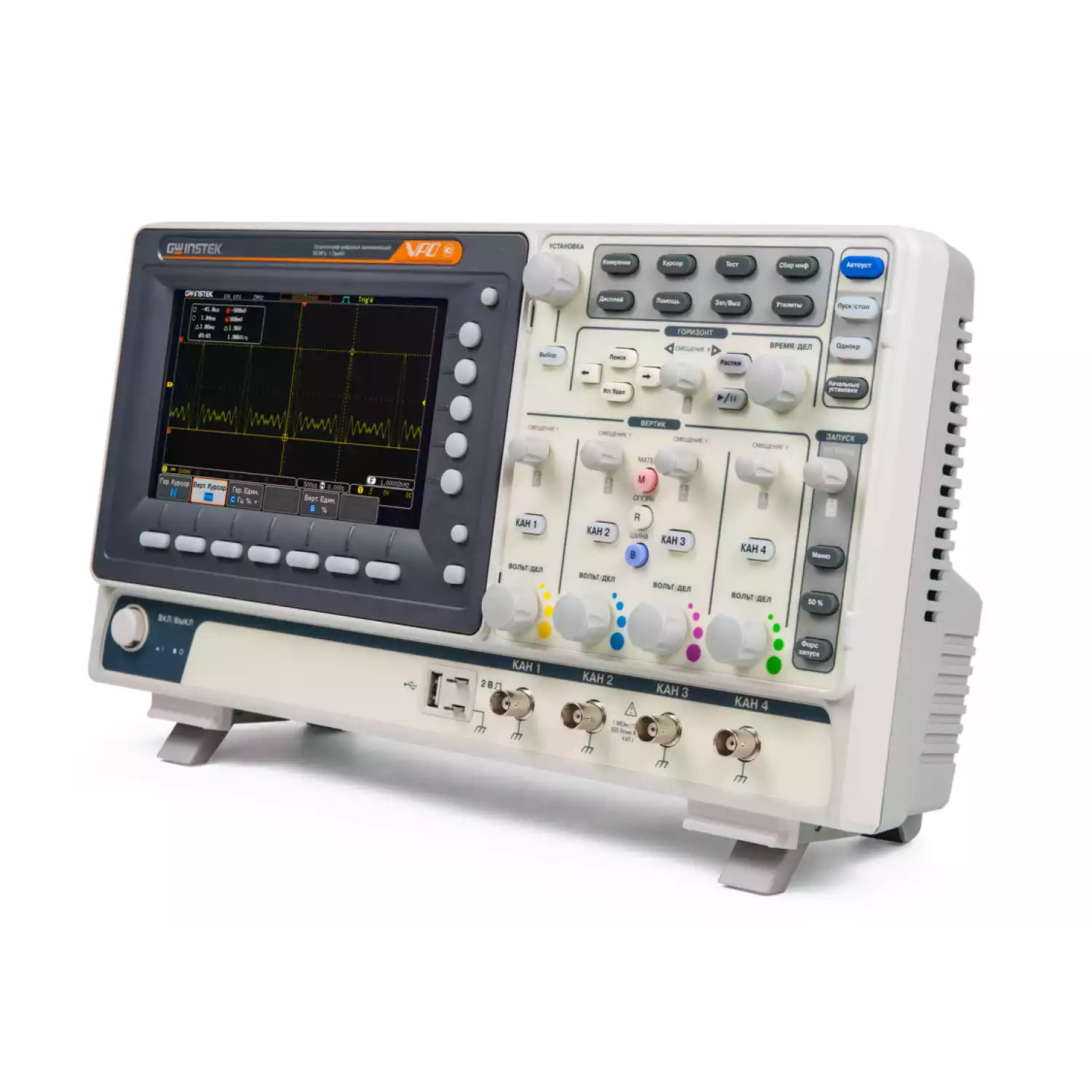

Осциллограф GW Instek GDS-72074E

Серия цифровых запоминающих осциллографов GDS-72000E является промежуточной между ранее выпущенными сериями GDS-71000A и GDS-72000. При этом новая линейка имеет ряд важных преимуществ по сравнению с GDS-72000, таких как увеличенный объем памяти, большее число сегментов в режиме сегментированной памяти и др.

Модельный ряд включает 6 моделей, в двух- и четырехканальном исполнении с полосами пропускания 70/100/200 МГц. Максимальная частота дискретизации составляет 1 ГГц, максимальная длинна памяти 10 МБ.

Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800x480).

Высокая скорость обновления до 120000 осциллограмм в секунду, минимальный вертикальный диапазон 1 мВ/дел, частотный анализ (БПФ) на участке 1 МБ, функциональная насыщенность и надёжность позволяет поднять планку качества осциллографов среднего класса на новый уровень.

Сбалансированные характеристики и функциональные возможности прибора обеспечивают его широкий спектр применения. Новая серия GDS-72000E подойдет как для обучающих учреждений и радиолюбителей, так и для разработчиков.

Отличительные особенности осциллографа GDS-72074E:

Количество каналов 2, 4
Полоса пропускания 70, 100 и 200 МГц
Максимальная частота дискретизации: 1 ГГц
Максимальный объем памяти 10 МБ
Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
Режим сегментированной памяти (до 29,000 сегментов)
Режим «Поисковая машина» для поиска событий по заданным условиям
28 видов автоматических измерений параметров, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функции математики: +, -, x, ÷, встроенный редактор формул.
Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
Режимы растяжки окна, самописец и XY
Внутренняя память: 24 осциллограммы, 20 профилей настроек
Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN
Регистратор данных до 100 часов, интервал регистрации от 2 с.
Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
Цветной WVGA TFT-дисплей (20 см)
Вывод данных на печать (поддержка PictBrige)

Технические характеристики осциллографа GW Instek:

Характеристики	Параметры	GDS-72072E / GDS-72074E	GDS-72102E / GDS-72104E	GDS-72202E / GDS-72204E
Канал вертикального отклонения	Число каналов	2 / 4	2 / 4	2 / 4
	Полоса пропускания (-3 дБ)	0…70 МГц	0…100 МГц	0…200 МГц
	Огранич. полосы пропуск.	20 МГц	20 МГц	20, 100 МГц
	Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
	Погрешность установки Коткл.	± 3 %
	Время нарастания	≤ 5 нс	≤ 3,5 нс	≤ 1,75 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 В (DC+AС пик), Кат I
	Математика	+, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
	Погрешность установки Кразв.	± 0,005 %
	Режимы работы	Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0-D15)
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхр.	1 дел
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Частота дискретизации	2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
	Интерполяция	SinX/x
	Длина записи	10 МБ
	Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности	Интерфейс	USB, LAN
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек.
	Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < >
	Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
Общие данные	ЖК-дисплей	Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 480)
	Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
	Габариты, масс	384 х 208 х 127 мм, 2,8 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)
