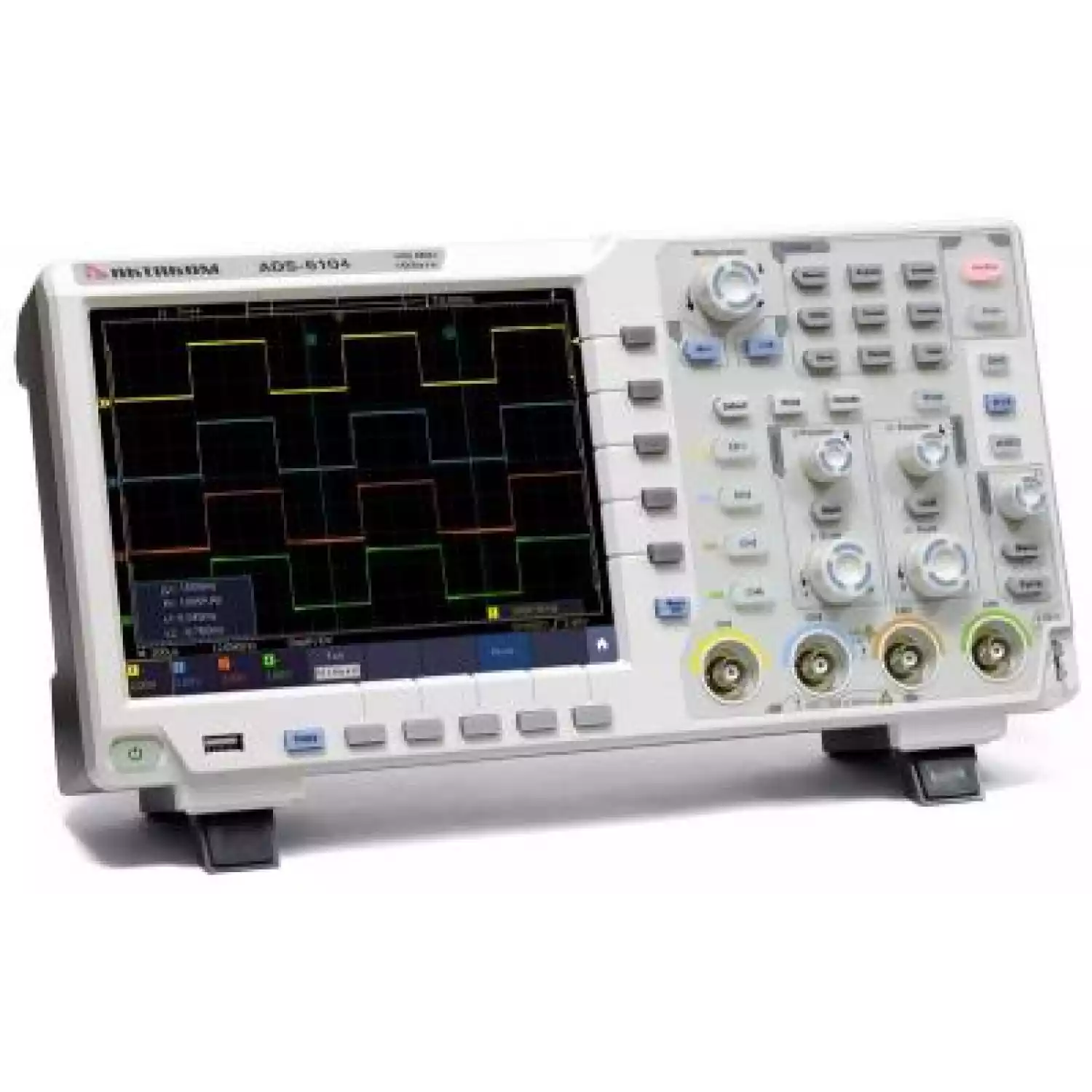

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен VGA выход, добавлено батарейное питание, расширена система запуска и декодирования сигналов последовательных шин I²C, SPI, RS-232, CAN.
Модели с индексом "H" имеют максимальную разрядность АЦП до 14 бит, что позволяет существенно улучшить разрешение по сравнению с 8-ми разрядными АЦП.
4 канала. Полоса пропускания - 100 МГц.
Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит.
Макс. память - 40 М точек.
Скорость захвата 45 000 осц/сек.
Верт. отклонение 1 мВ/дел - 10 В/дел.
Гор. развертка 2 нс/дел - 1000 нс/дел.
Входной импеданс: 1 МОм.
Курсорные измерения.
31 автоизмерение.
Математ. операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика.
Запуск / декодирование I2C, SPI, RS232, CAN.
Цифровой мультиметр (опция).
Генератор сигналов (опция): 25 МГц, 14 бит.
Интерфейс: USB-host, USB-device, LAN, VGA (опция).
Выход Trig Out (Pass/Fail).
Дисплей: 20 см, цветной сенсорный IPS 1024 x 768.
Вес: 2,6 кг.
Размеры: 340 x 177 x 90 мм.
Характеристика
|
Значение |
|
---|---|---|
Полоса пропускания (в режиме 8 бит) |
100 МГц |
|
Количество каналов |
4 |
|
Скорость захвата осциллограмм |
45 000 осц/сек |
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
Макс. дискретизация (реальное время) |
1 Гвыб/сек |
|
Вход |
Связь по входу |
открытый, закрытый, земля |
Входной импеданс |
1 MΩ ±2% в параллель 15 пФ±5 пФ |
|
Учет ослабления пробников |
0.001X - 1000X, шаг 1-2-5 |
|
Максимальное входное напряжение |
1 MΩ: ≤300 Вскз |
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
Изолированность каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Задержка между каналами (типичное) |
150 пс |
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
Глубина записи |
40 М точек |
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) |
|
Погрешность времени выборки и времени задержки |
±1 ppm |
|
Параметры вертикальной системы |
Вертикальное разрешение |
8/12/14 бит |
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
Полоса пропускания для аналогового периодического сигнала |
100 МГц |
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
Время нарастания |
≤3,5 нс (типичное) |
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) |
±3% |
|
Погрешность коэф. усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|
Математические операции |
+, -, *, /, БПФ |
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный Сдвиг фаз: ±3 градуса |
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
Разрядность |
6 цифр |
|
Тип запуска |
Фронт, однократный запуск |
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN |
