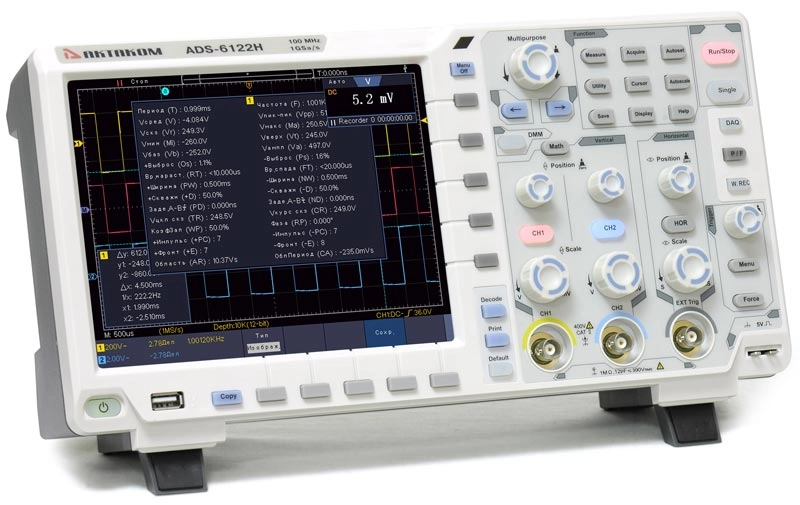

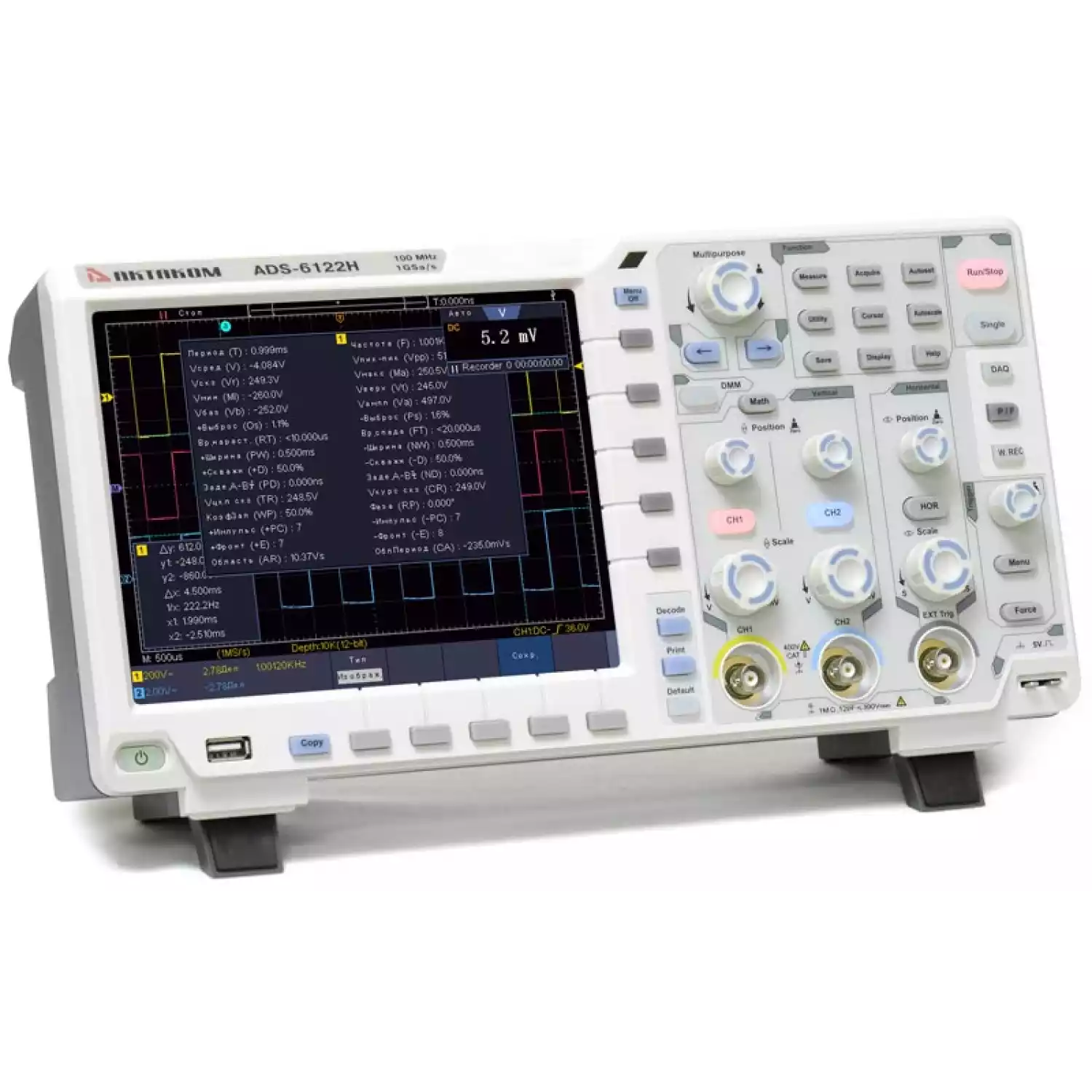

Тип оборудования: Осциллограф цифровой
Производитель: Актаком
Модель: ADS-6134
Гарантия: 14 месяцев

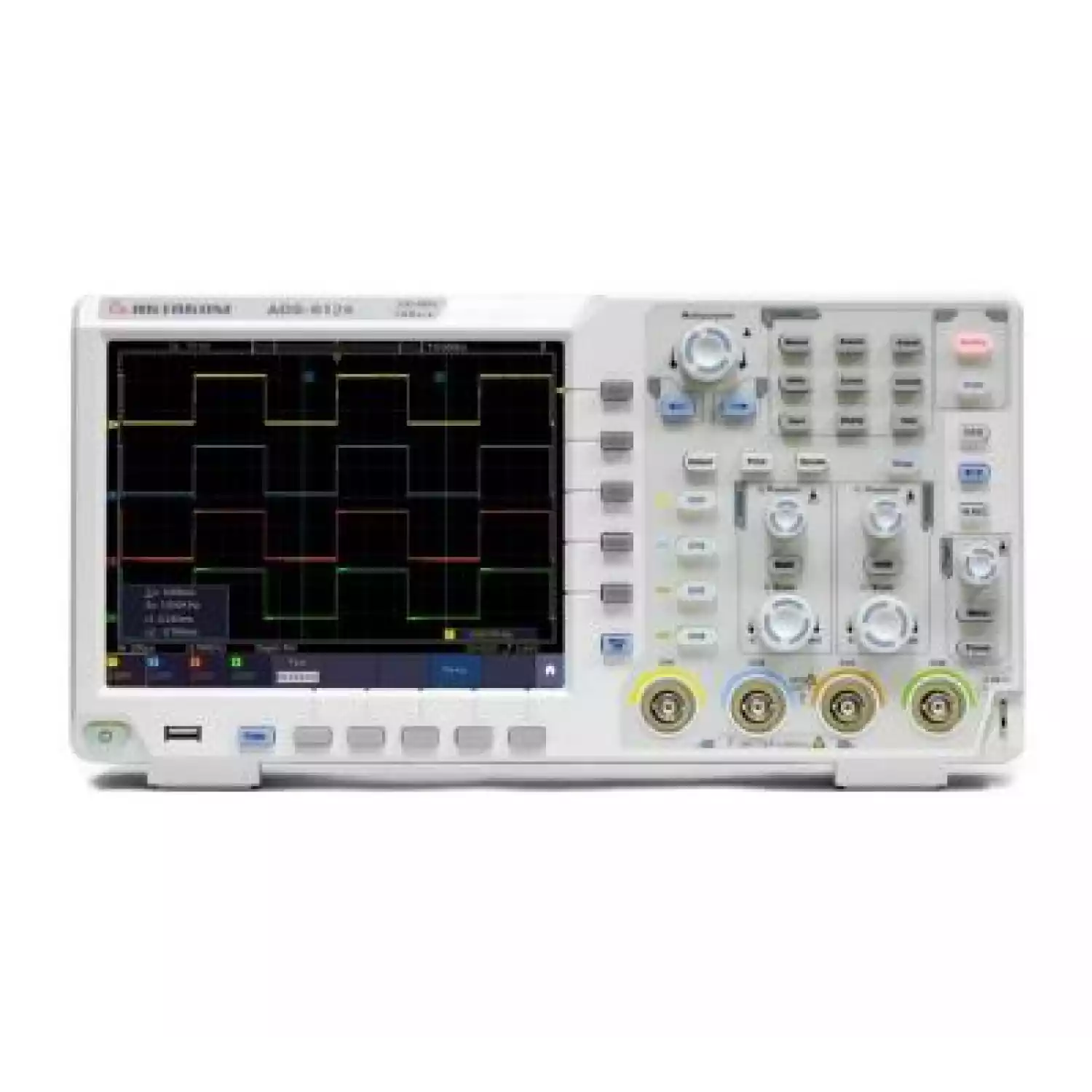

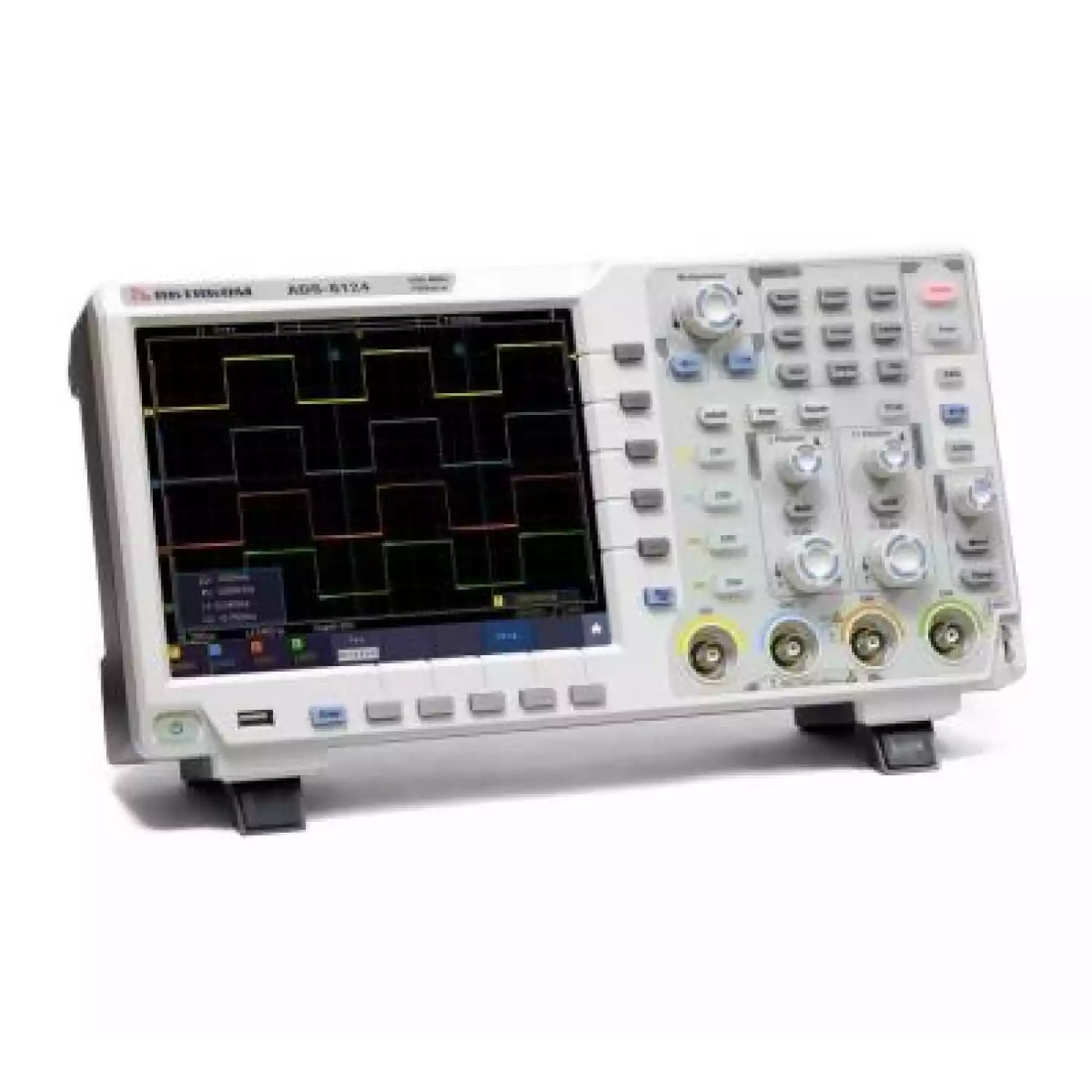

Описание осциллографа ADS-6134:
Четырехканальный многофункциональный осциллограф ADS-6134 с полосой пропускания 350 МГц. Аналогично другим осциллографам Актаком серии ADS-6000 в ADS-6134 установлен сенсорный мультитач дисплей с размером 10,4", который позволяет проводить управление прибором и измерения при помощи касаний и жестов. Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов.
Технические характеристики цифрового осциллографа ADS-6134:
Характеристика | Значение | |
---|---|---|
Полоса пропускания | 350 МГц | |
Количество каналов | 4 | |
Скорость захвата осциллограмм | 600 000 осц/сек | |
Регистрация | Режим | Обычный, пиковый детектор, усреднение |
Макс. дискретизация (реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал) | |
Вход | Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом |
|
Учет ослабления пробников | 0.001X - 1000X | |
Максимальное входное напряжение | 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз |
|
Ограничение полосы пропускания | 20 МГц, полный диапазон | |
Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Задержка между каналами (типичное) | 150 пс | |
Параметры горизонтальной системы | Интерполяция | sin (x)/x |
Глубина записи | 400 М точек | |
Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
Погрешность времени выборки и времени задержки | ±2,5 ppm | |
Параметры вертикальной системы | АЦП | 8 бит |
Вертикальное отклонение | 1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел |
|
Полоса пропускания для аналогового периодического сигнала | 350 МГц | |
Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
Время нарастания | ≤1 нс (типичное) | |
Погрешность коэф. усиления | ±3% ≤1 мВ ±2% ≥2 мВ |
|
Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
Автоматические | Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
Математические операции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный |
|
Сохранение во внутреннюю память | 100 осциллограмм | |
Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
Частотомер | Диапазон | 2 Гц - полный диапазон |
Разрядность | 6 цифр | |
Тип запуска | Фронт, однократный запуск | |
Декодирование сигналов последовательных шин | I²C, SPI, RS-232/UART, CAN |
Система запуска:
Характеристики | Значене | ||
---|---|---|---|
Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232/UART, CAN |
||
Режим запуска | Авто, обычный, однократный | ||
Блокировка уровня запуска | 100 нс ~ 10 с | ||
Диапазон уровня запуска | ±5 делений от центра экрана | ||
Чувствительность уровня запуска | ±0.3 деления | ||
Запуск по фронту | нарастающий, спадающий | ||
Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
диапазон установок | 30 нс ~ 10 с | ||
Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
диапазон установок | 30 нс ~ 10 с | ||
Запуск по окну | Фронт | нарастающий, спадающий | |
Позиция запуска | Вход, выход, время | ||
Ширина окна | 30 нс ~ 10 с | ||
Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
Время | 30 нс ~ 10 с | ||
Номер фронта | 1 ~ 128 | ||
Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
Условие запуска | 30 нс ~ 10 с | ||
Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
||
Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
Запуск по истечению времени (TimeOut) |
Фронт | нарастающий, спадающий | |
Установка времени | 30 нс ~ 10 с | ||
RS-232 запуск | Полярность | положительная, инвентированая | |
Условие запуска | Start, Error, Check Error, Data | ||
Скорость | стандартная, пользовательская (0 - 10000000) | ||
Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
Длина | 1 ~ 5 байт | ||
SPI запуск | Условие | TimeOut | |
Значение удержания | 30 нс ~ 10 нс | ||
Разрядность | 4 бит ~ 32 бит | ||
Установка | H, L, X |
Генератор сигналов:
Количество каналов | 1 |
Максимальная частота генерации | 50 МГц |
Частота дискретизации | 250 Мвыб/с |
Вертикальное разрешение | 14 бит |
Амплитуда сигнала | 2 мВп-п ... 20 Вп-п (≤25 МГц) 2 мВп-п ... 5 Вп-п (≤50 МГц) |
Количество точек, участвующих в формировании сигнала | 16 К |
Диапазон смещения напряжения постоянного тока | ±2.5 В при амплитуде ≤5 В; ±10 В при амплитуде >5V; |
Стандартные формы | Синус, меандр, импульсный, треугольный |
Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 64 встроенных форм + создание сигналов произвольной формы |
Цифровой мультиметр:
Разрешение дисплея | 4 1/2 разрядов (20000 отсчетов) |
Входной импеданс | ≥10 МОм |
Регистратор данных | Интервал сэмплирования: 0,5 с...10 с Макс. длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель |
Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ Точность: ±(0,5% + 10 е.м.р.) Диапазоны: 2 В/200 В/200 В Точность: ±(0,3% + 5 е.м.р.) Диапазон: 1000 В Точность: ±(0,5% + 5 е.м.р.) |
Измерение переменного напряжения | Диапазоны: 200 мВ/2 В/200 В/200 В Точность: ±(0,8% + 10 е.м.р.) Диапазон: 750 В Точность: ±(1,0% + 10 е.м.р.) |
Измерение постоянного тока | Диапазон: 10 А Точность: ±(2.0% + 10 е.м.р.) |
Измерение переменного тока | Диапазон: 10 А Точность: ±(2.5% + 10 е.м.р.) |
Сопротивление | Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм Точность: ±(0,8% + 10 е.м.р.) Диапазоны: 20 МОм Точность: ±(1,0% + 10 е.м.р.) Диапазон: 100 МОм Точность: ±(5,0% + 10 е.м.р.) |
Емкость | Диапазоны: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) |
Частота | Диапазон: 40 Гц ~ 400 Гц |
Тест диодов | 0 В ~ 2.0 В |
Неразрывность цепи | <50 Ом звуковой сигнал |
Дисплей:
Тип дисплея | диагональ 10,4” , ЖК, сенсорный тачскрин |
Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. |
Выход для компенсации пробника:
Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. |
Частота (типичное) | Меандр 1 кГц |

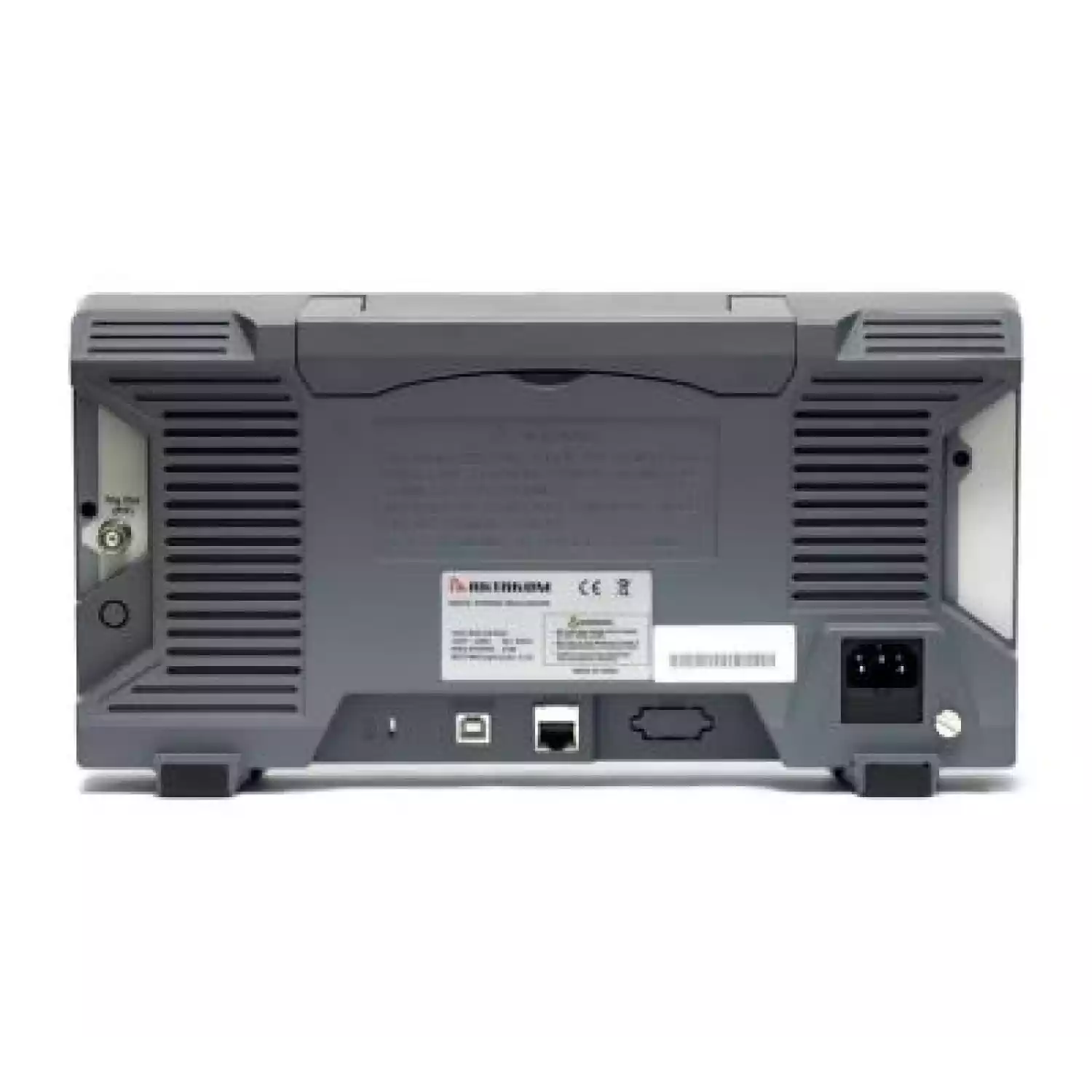

Интерфейс:
Для связи с ПК | USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In |
Печать на принтер | PictBridge |
Питание:
Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
Габаритные размеры | 422 мм × 226 мм × 135 мм (Д*В*Г) |
Вес | Около 5,0 кг |

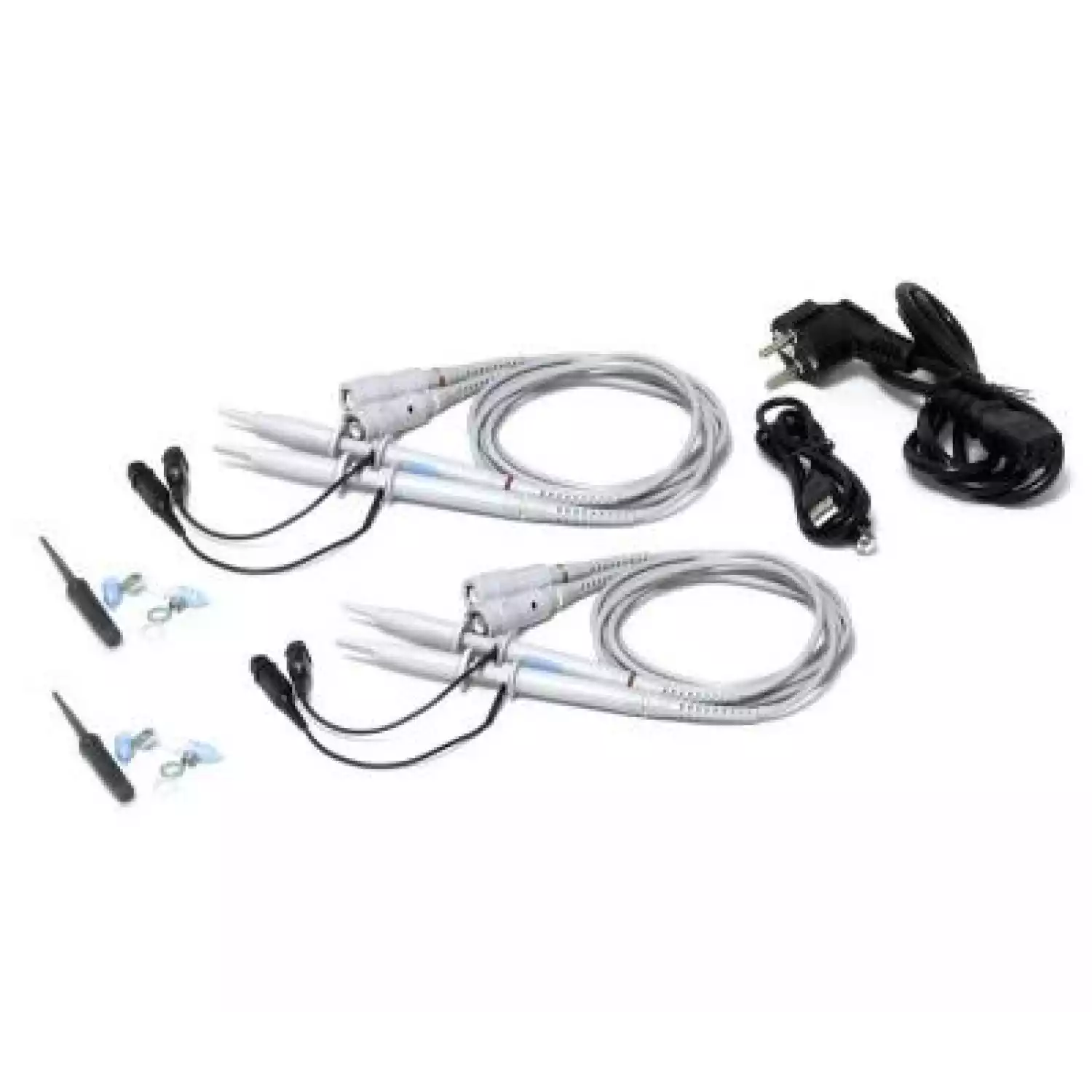

Комплект поставки ADS-6134:
Дополнительная комплектация ADS-6134:
