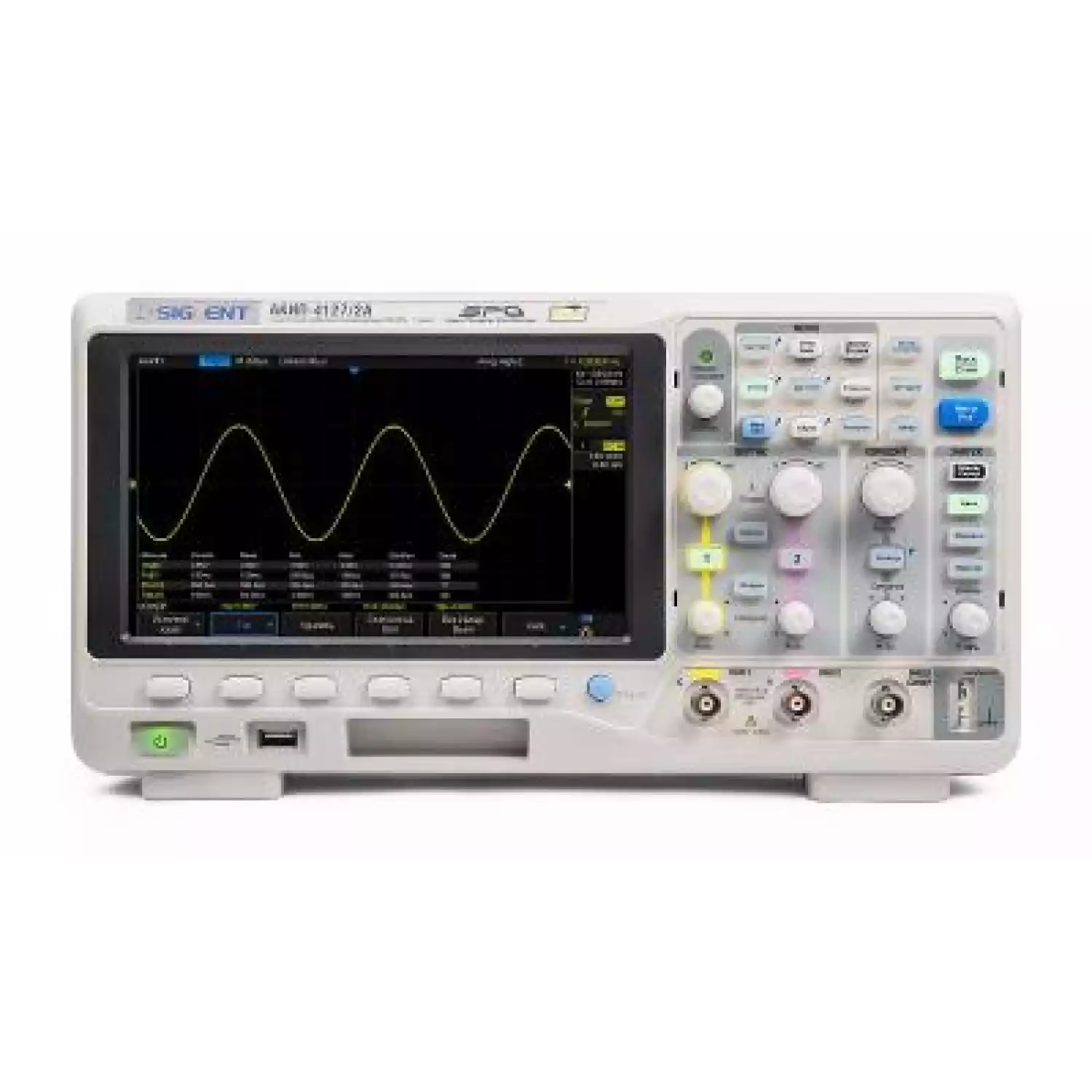

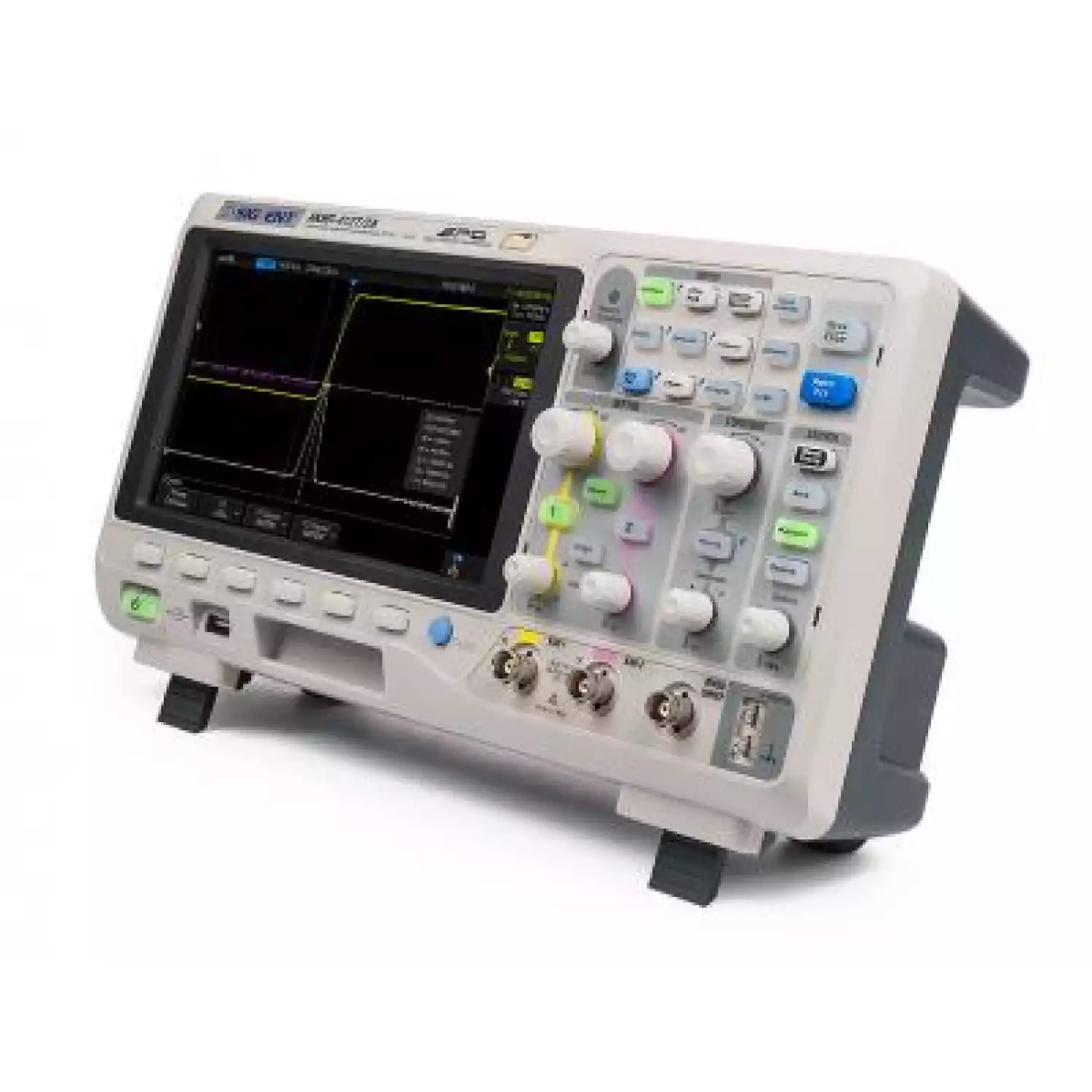

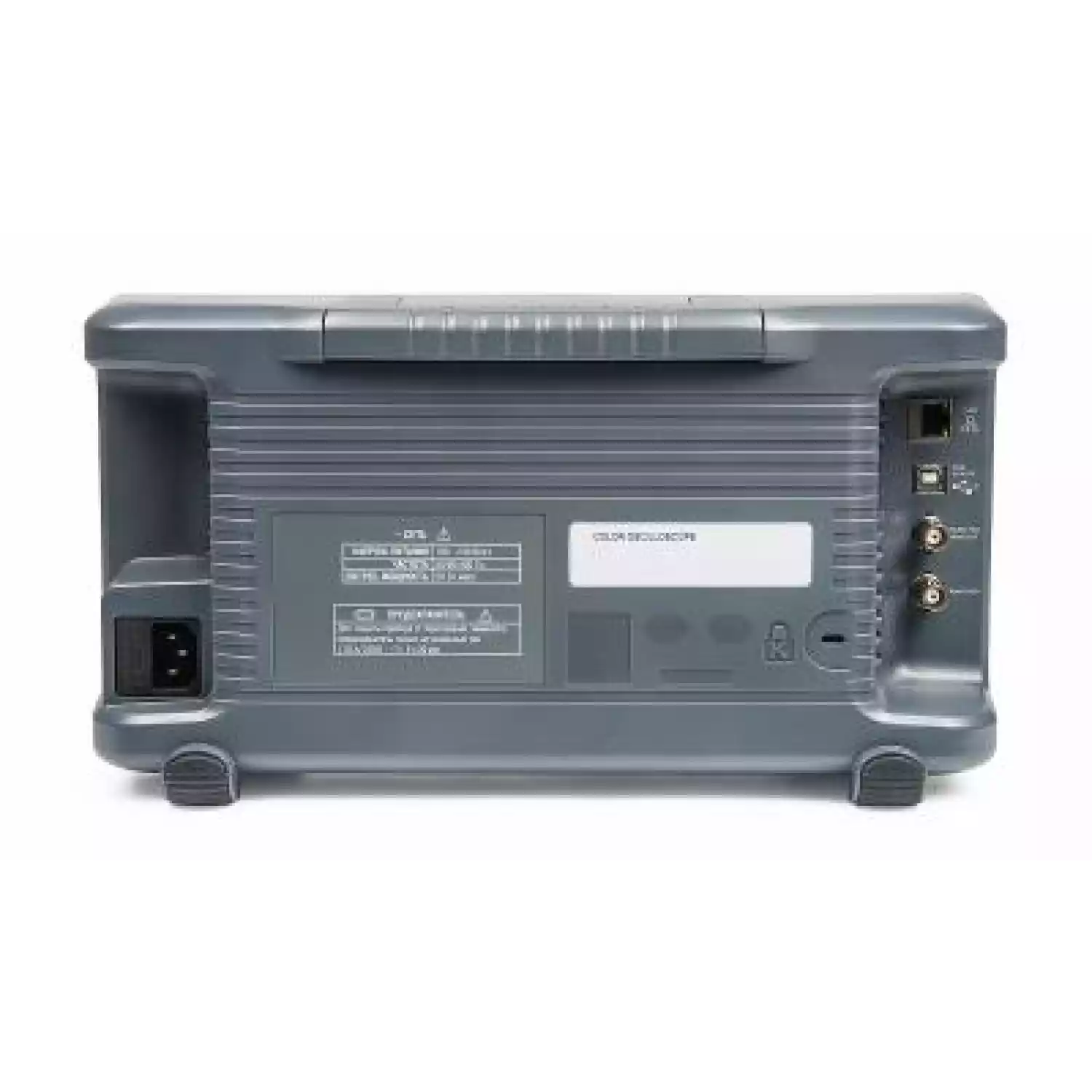

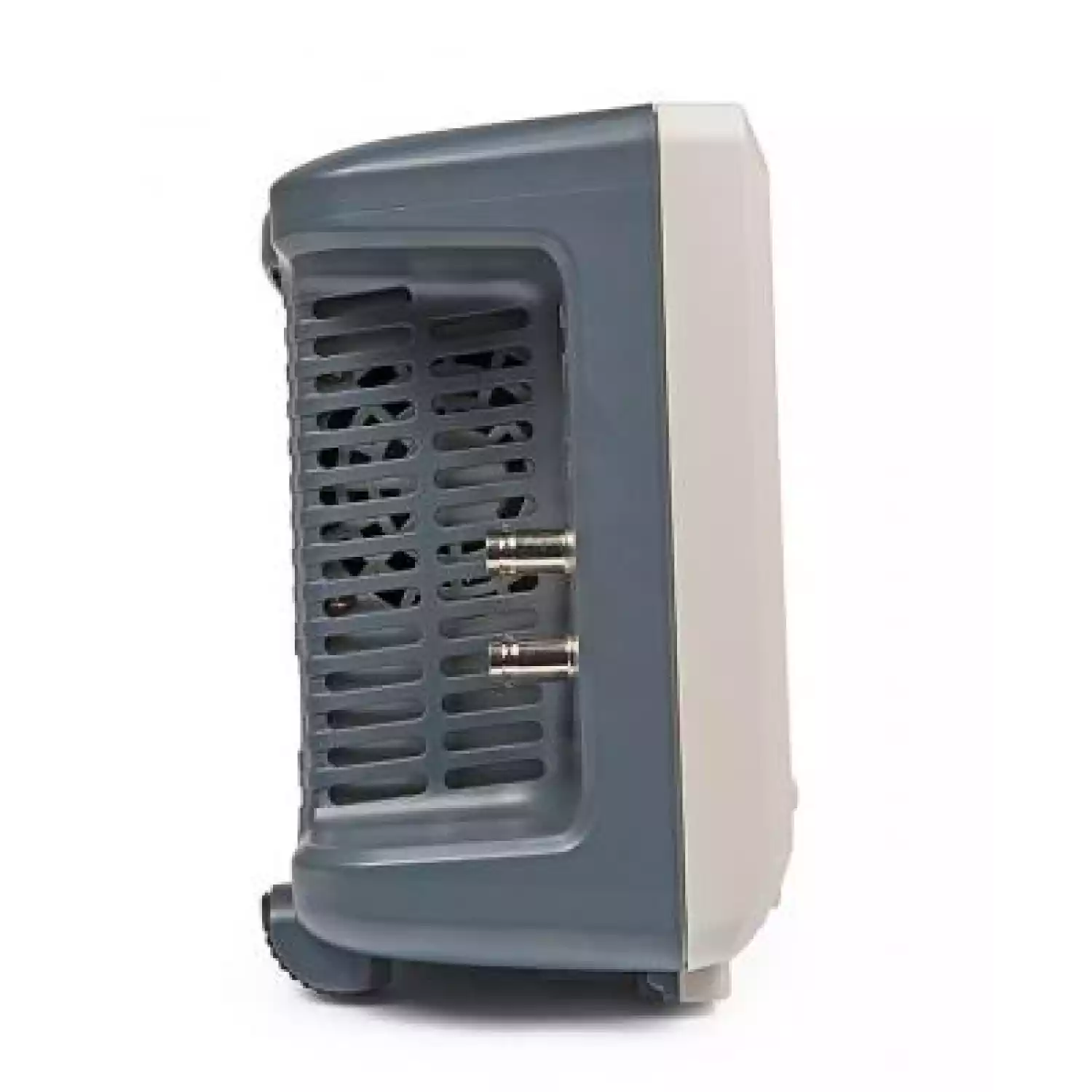

Осциллограф цифровой запоминающий АКИП-4127/1A

Новую серию цифровых осциллографов АКИП-4127 (АКИП™) составляют 4 модели, которые отличаются полосой пропускания и наличием встроенного генератора сигналов. Максимальная частота дискретизации при сборе данных составляет 1 ГГц и делится между активными входными каналами осциллографа. Модели имеют 2-х канальное исполнение с полосами пропускания 100 МГц и 200 МГц. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 7 МБ (14 МБ при объединении).

Серия АКИП-4127 относится к осциллографам эконом-класса, однако при этом обладает техническими новациями старших линеек, например, технологией SPO (Super Phosphor Oscilloscope). Технология SPO, реализующая скорость захвата до 60.000 осциллограмм в секунду и 256 уровней интенсивности свечения луча (обеспечивает при отображении яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения), позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Цифровые осцилллографы серии АКИП-4127/х по своим функциональным возможностям значительно превосходят осциллографы эконом-класса других производителей, но при этом сохраняют весьма привлекательную цену.

Отличительные особенности:

Высокая скорость сбора данных: 60.000 осц./с
Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
Сегментированная память: до 1000 сегментов (с отображением межсегментного времени).
Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
Автоизмерения (36 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Статистическая обработка результатов измерений
Цифровая растяжка (zoom), допусковый контроль (тест по маске)
Интерполяция SinX/x, режим Х-Y
Синхронизация и декодирование (опция DeCode/DC): I2C, SPI, UART/RS232, CAN, LIN

Технические характеристики:

Характеристики	Параметры	АКИП-4127/1 / АКИП-4127/1A	АКИП-4127/2 / АКИП-4127/2A
Канал вертикального отклонения	Число каналов	2
	Полоса пропускания (-3 дБ)	0…100 МГц	0…200 МГц
	Время нарастания	≤ 3,5 нс	≤ 1,8 нс
	Ограничение ПП	20 МГц
	Коэф. отклонения (Коткл.)	500 мкВ/дел…10 В/дел
	Погрешность установки Коткл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
	Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В
	Входной импеданс	50 Ом, 1 МОм (± 2 %) / 18 ± 2 пФ
	Макс. входное напряжение	1 МОм: 400 Впик (DC+AС пик, ≤ 10 кГц), 50 Ом: ≤ 5 Вскз
	Математика	+, -, х; /; БПФ, d/dt, ∫dt, √
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	2 нс/дел…50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел
	Погрешность установки Кразв.	± 0,0025 %
	Режимы работы	Основной, ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	Любой из каналов, внешний (Ext, Ext/5), сеть
	Режимы запуска развертки	Автоматический, ждущий, однократный
	Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
	Предзапуск	0~100% памяти
	Послезапуск	0…10000 делений
	Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
	Чувствительность синхронизации	Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
	Частота дискретизации	500 ГГц на канал (1 ГГц при объединении каналов)
	Интерполяция	SinX/x, линейная
	Длина записи	7 МБ (14 МБ при объединении каналов)
	Пиковый детектор	1 нс
	Режимы работы	Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.
Курсорные измерения	Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения	Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности	Режим HISTORY	Сохранение с временными метками до 80000 осциллограмм
	Сегментир. память	До 1000 сегментов
	Интерфейс	USB, LAN
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < >
генератор Функциональный (АКИП-4127/1А; АКИП-4127/2А)	Формы сигналов	Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая, СПФ
	Частотный диапазон	1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (СПФ)
	Частота дискретизации	125 МГц
	Длина памяти	16000 точек для произвольной формы
	Разрешение	1 мкГц
	Разрядность ЦАП	14 бит
	Выходной уровень	-3 ~ +3 В (1 МОм); -1,5 ~ +1,5 В (50 Ом)
	Погрешн. установки	Частота: ±5*10-5
	Выходной импеданс	50 Ом ±2%
	Скважность	20 % ~ 80 % (для прямоугольника и импульса)
	Симметрия	0 % ~ 100 % (для пилы)
	СПФ	Построение сигналов в ПО EasyWave
Логический анализатор (опция для АКИП-4127/1А; АКИП-4127/2А)	Частота дискретизации	500 МГц
	Длина памяти	до 14 МБ/канал
	Число каналов	16
Общие данные	ЖК-дисплей	Цветной (TFT) SVGA, диагональ 20 см, 8×14 дел (разрешение 800 × 480)
	Напряжение питания	100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2
	Рабочая температура	+10…+40°С; влажность ≤ 85%
	Габариты	340 × 123 × 184 мм
	Масса	3,26 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2),кабель USB, РЭ
