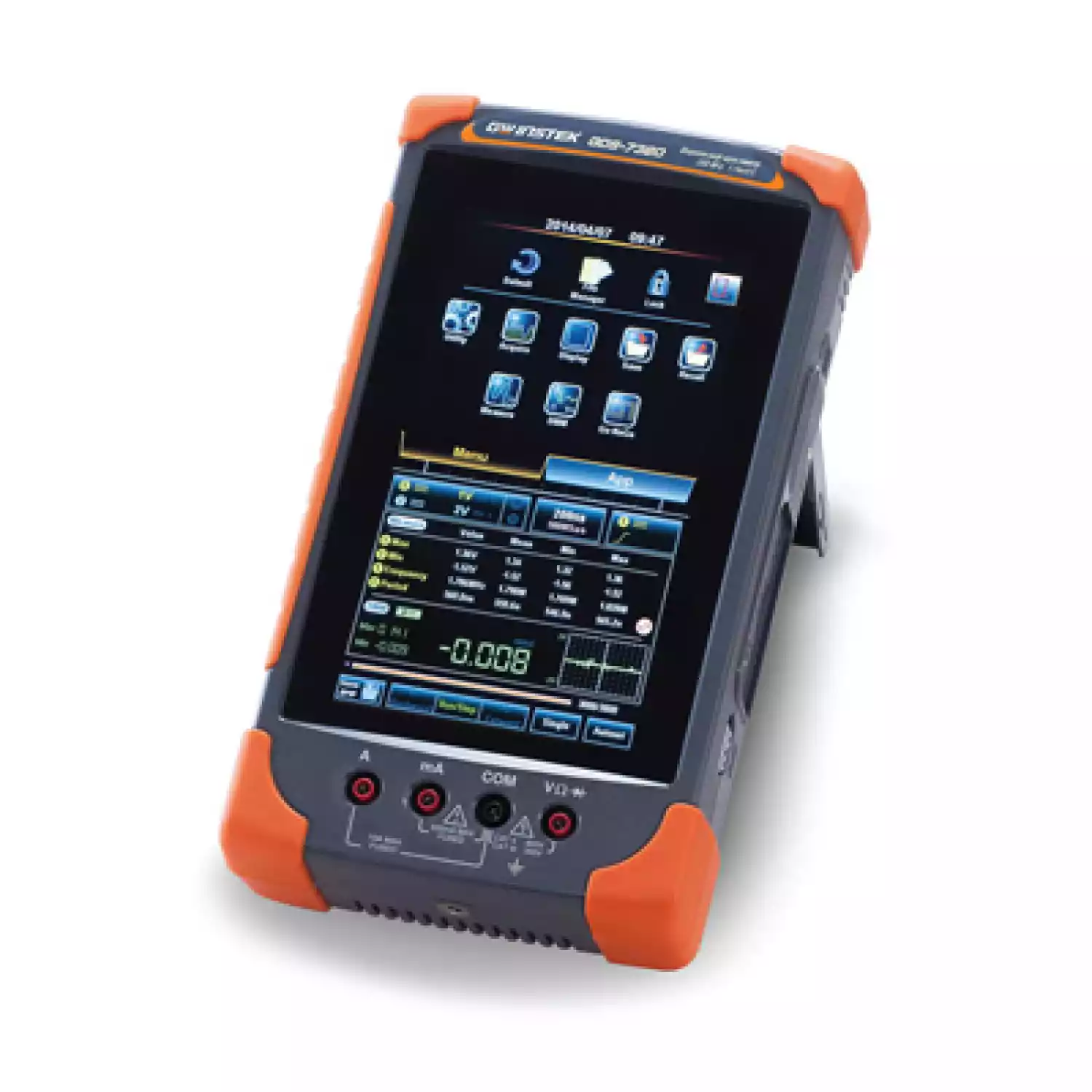

Портативный осциллограф-мультиметр GW Instek GDS-7320

Первые портативные осциллографы-мультиметры с емкостным сенсорным экраном от компании GW Instek: серия GDS-7200 и GDS-7300. Комбинация 2-х функций в компактном приборе, их утонченный дизайн и современный конструктив, а также функциональные особенности расширяют сферы возможного применения скопметров.

Новинки оснащены сенсорным емкостным ЖК-дисплеем (диагональ 17,8 см) с поддержкой технологии multi-touch. Эта функция сенсорного экрана, осуществляющая одновременное определение координат двух и более точек касания, позволяет применять жесты многозадачности для управления дисплейной информацией прибора (меню, настройки). Их можно использовать для быстрого выполнения некоторых действий: открытие меню, возврат на главную страницу, навигация в структуре меню, регулировка уровня синхронизации, перемещение точки запуска развертки с помощью одно-, 2-х и 3-х пальцевых жестов. Пользователю доступны манипуляции: скольжение, прокрутка (медленно/быстро), щипок, перетаскивание, листание и пр., что позволяет применять привычные жесты многозначности для быстрого перемещения или масштабирования сигналов, установки маркера синхронизации и др.

Технические характеристики осциллографа-мультиметра GW Instek:

Характеристики	Параметры	GDS-7207 / GDS-7307	GDS-7210 / GDS-7310	GDS-7220 / GDS-7320
Режим осциллографа
Канал вертикального отклонения	Число вх. каналов	2	2	2
	Полоса пропускания (-3 дБ)	0…70 МГц	0…100 МГц	0…200 МГц
	Огранич. полосы пропуск.	20 МГц
	Коэф. отклонения (Коткл.)	2 мВ/дел…10 В/дел (с шагом 1-2-5)
	Погрешность установки Коткл.	± 3 %
	Постоянное смещение	2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
	Время нарастания	≤ 5 нс	≤ 3,5 нс	≤ 1,75 нс
	Входной импеданс	1 МОм (± 2 %) / 16,5 пФ
	Макс. входное напряжение	300 Вскз, Кат II
	Связь по входу	Открытый, закрытый, “земля”
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
	Погрешность установки Кразв.	± 0,002 %
	Режимы работы	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация	Источники синхросигнала	любой из каналов
	Режимы запуска развертки	Автоколебательный, ждущий, однократный
	Тип синхронизации	По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск Пред- (10 дел.) и послезапуск (1000 дел)
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхронизации	0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Макс. частота дискретизации	1 ГГц
	Интерполяция	SinX/x
	Объем памяти	5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)
	Пиковый детектор	10 нс
	Режимы работы	Выборка, пик. детектор; усреднение (2…256), накопление, однократн.
	Регистратор	30000 осциллограмм
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
	Функции по горизонтали	Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность.
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
Частотомер	Диапазон измерений	От 2 Гц до полосы пропускания
	Разрешение	6 разрядов
Дополнительные возможности	Интерфейс	USB (изолированный)
	Математика	Сложение, вычитание, умножение, деление, БПФ, инверсия
	ПО	OpenWave 200
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Режим X-Y	Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
	Встроенный flash диск	120 МБ
Режим мультиметра
Разрешение индикатора	Максимальная индикация	«50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx
Постоянное и переменное (СКЗ) напряжение	Пределы измерения напряжений	DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)
	Вх. сопротивление	10 МОм
	Погрешность	DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный и переменный (СКЗ) ток	Предел измерений тока	DC: 50 мА, 500 мА,10 А AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА
	Погрешность измерения	DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
Сопротивление	Предел измерений	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм
	Диапазон измерений	50 Ом … 5 МОм
	Погрешность	500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)
Температура (GDS-73xx))	Диапазон	-50…1000 °С
	Разрешение	0,1 °С
	Термопары	B, E, J, K, N, R, S, T
Прозвон цепи	Порог срабатывания	< >
	Индикация	Непрерывный зв. сигнал
ИСПЫТАНИЕ P-N	Напряжение теста	0…2,8 В
Дополнительные возможности	Функции	Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений)
Общие данные	Дисплей	Цветной сенсорный (емкостной) ЖК-дисплей Диагональ 17,8 см (разреш. 480 х 800),
	Напряжение питания	Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А; Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)
	Габариты	240,2 × 136 × 59,7 мм
	Масса	1,5 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2), РЭ (1), тестовые провода GTL-207 (2), кейс (GSC-010) и сумка (GSC-011) для переноски, адаптер питания (GAP-001), ремешок (GWS-001).
	Опции	GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)
