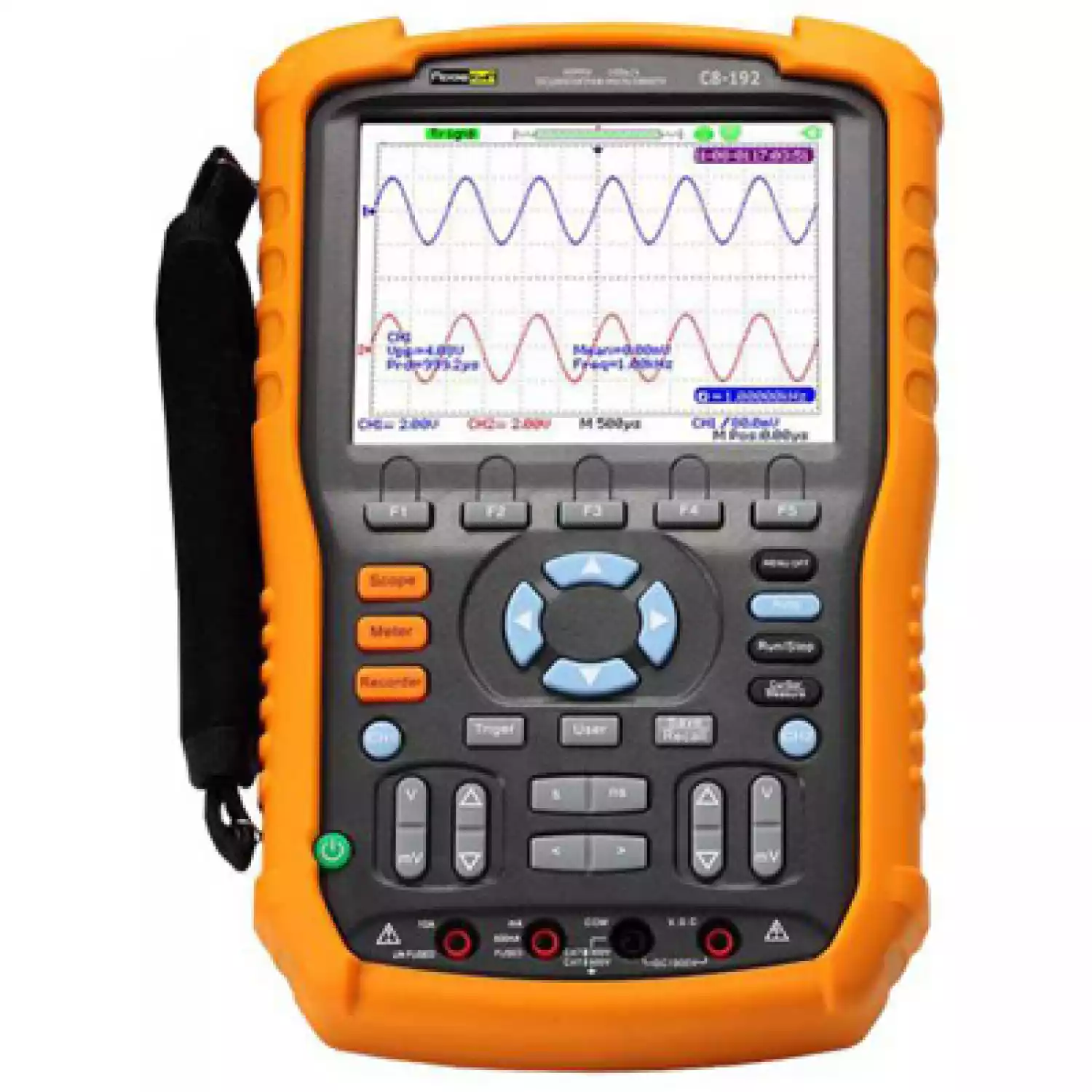

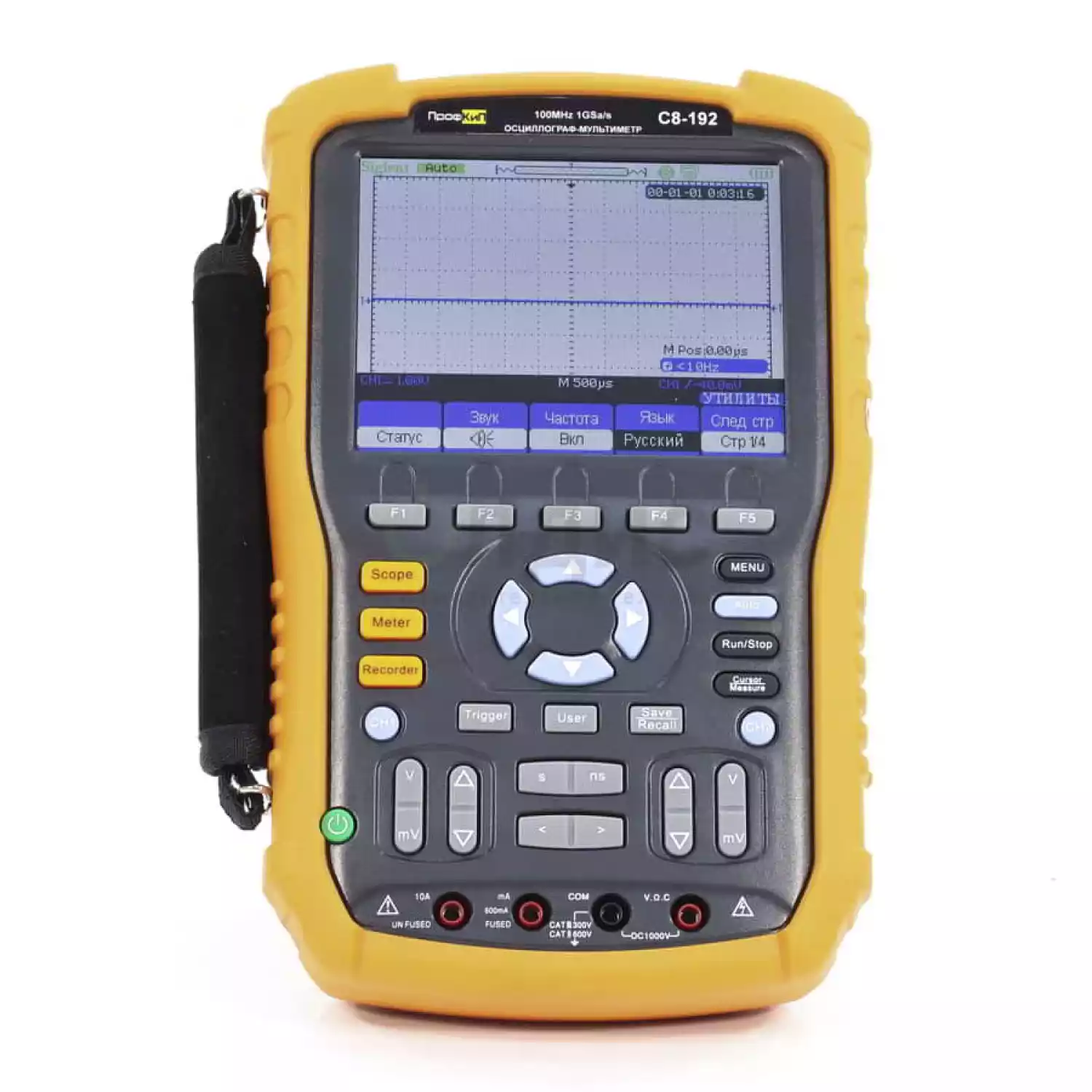

Осциллограф-мультиметр портативный ПРОФКИП С8-192 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.
Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПРОФКИП С8-192 измерения и тестирование являются как никогда легкими и удобными.
|
Параметры |
Значения |
|
Количество каналов |
2 |
|
Полоса пропускания |
0 МГц … 60 МГц |
|
Канал вертикального отклонения |
|
|
Время нарастания |
≤ 5.8 нс |
|
Коэффициент отклонения |
5 мВ /дел … 100 в /дел |
|
Точность установки |
3% |
|
Постоянное смещение |
2 мВ … 200 мВ: ±1.6 В 206 мВ … 10 В: ±40 В 10.2 В … 100 В: ±400 В |
|
Входной импеданс |
1 МОм ±2% /18 пФ ±3 пФ |
|
Максимальное входное напряжение |
до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение) 300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя |
|
Связь по входу |
открытый, закрытый и «земля» |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
5 нс /дел … 50 с /дел |
|
Погрешность установки |
±0.005% |
|
Режим работы |
основной, ZOOM окна, самописец (ROL), X-Y |
|
Синхронизация |
|
|
Источник синхронизации |
канал 1, канал 2 |
|
Режим запуска |
автоколебательный, ждущий, однократный |
|
Тип синхронизации |
по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
|
Аналого-цифровое преобразование |
|
|
Разрядность АЦП |
8 бит |
|
Частота дискретизации в реальном времени |
1 Гвыб /с (500 Мвыб /с на канал) |
|
Эквивалентная частота дискретизации |
50 Гвыб /с (для периодического сигнала) |
|
Интерполяция |
sin X /x, линейная |
|
Глубина памяти |
быстрая: 40 К (20 К на канал) длинная: 2 М (1М на канал) |
|
Режим сбора данных |
стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел) |
|
Измерения |
|
|
По вертикали |
пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
|
По горизонтали |
частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза |
|
Измерение времени задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Курсорные измерения |
ΔU, ΔT, Δ1 /T (вручную), режим «сложение» |
|
Мультиметр |
|
|
Постоянное напряжение |
|
|
Предел измерения |
60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В |
|
Разрешение |
10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
|
Точность |
1% … 1.5% |
|
Переменное (СКЗ) напряжение |
|
|
Предел измерения (20 Гц … 1 кГц) |
60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В |
|
Разрешение |
10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
|
Точность |
1% … 1.5% |
|
Постоянный ток |
|
|
Предел измерения |
60 мА, 600 мА, 6 А, 10 А |
|
Разрешение |
10 мкА, 100 мкА, 1 мА, 10 мА |
|
Точность |
1% … 2% |
|
Переменный (СКЗ) ток |
|
|
Предел измерения (20 Гц … 1 кГц) |
60 мА, 600 мА, 6 А, 10 А |
|
Разрешение |
10 мкА, 100 мкА, 1 мА, 10 мА |
|
Точность |
1% … 2% |
|
Сопротивление |
|
|
Предел измерения |
600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
|
Разрешение |
0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
|
Точность |
1% … 2% |
|
Емкость |
|
|
Предел измерения |
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ) |
|
Разрешение |
10 пФ, 100 пФ, 1 нФ, 100 нФ |
|
Точность |
±4% (от 5 нФ) |
|
Прозвон цепи |
|
|
Порог срабатывания |
< 50 > |
|
Индикация |
непрерывный звуковой сигнал f = 2 кГц |
|
Испытание P-N |
|
|
Максимальный тестовый ток |
1.5 мА |
|
Тестовое напряжение |
0 В … 2 В |
|
Цифровой самописец |
|
|
Режим просмотра |
полный: отображения всех записанных данных нормальный: отображение последних записанных данных |
|
Глубина записи |
800 К (осциллограф) 1.2 М (мультиметр) |
|
Длительность записи |
> 24 ч (осциллограф) > 33 ч (мультиметр) |
|
Регистратор |
|
|
Коэффициент развертки |
100 мс /дел … 50 с /дел |
|
Глубина записи |
7 М (3.5 М на канал), возможность записи на внешний USB-flash диск |
|
Дополнительные возможности |
|
|
Интерфейс |
USB 2.0 (Device, Host) для сохранения данных и дистанционного управления |
|
Память |
10 осциллограмм /20 профилей |
|
Математика |
сложение, вычитание, умножение, деление, БПФ, инверсия |
|
Документирование |
запись и воспроизведение до 2500 кадров |
|
Сохранение данных |
запись формы сигнала в форматах BMP, CSV |
|
Общие характеристики |
|
|
Питание |
100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы) |
|
Габариты |
259х163х53 мм |
|
Вес |
1.5 кг |
