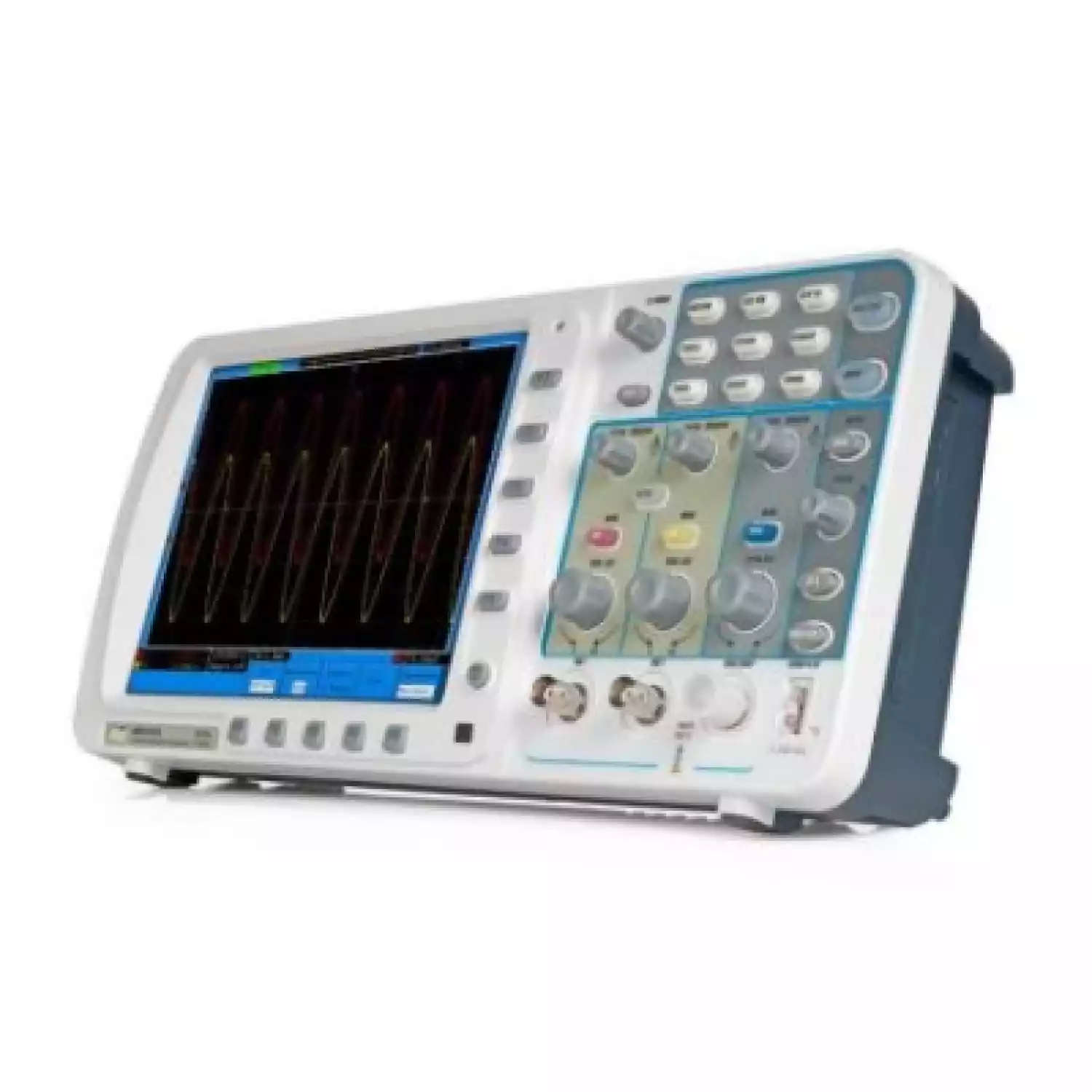

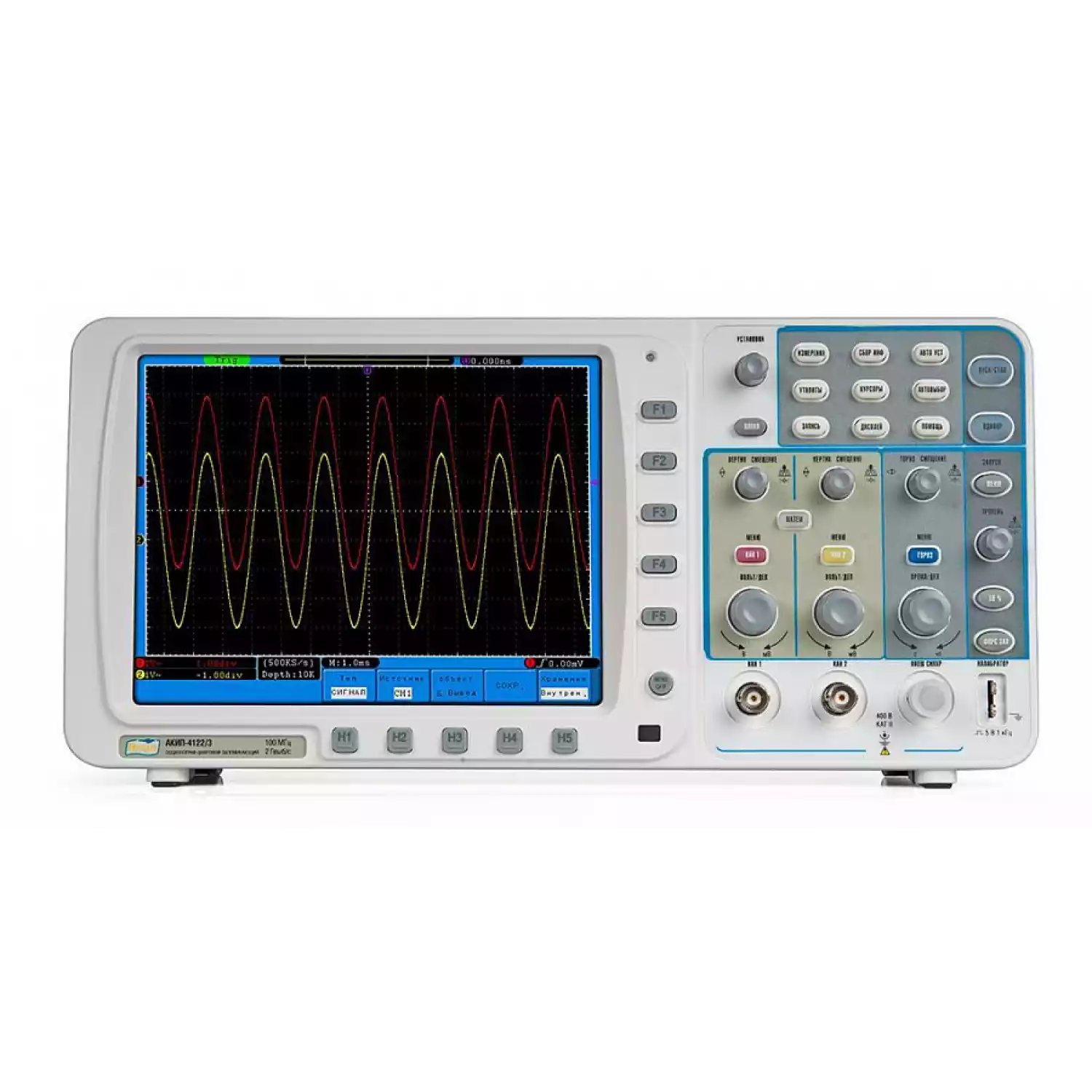

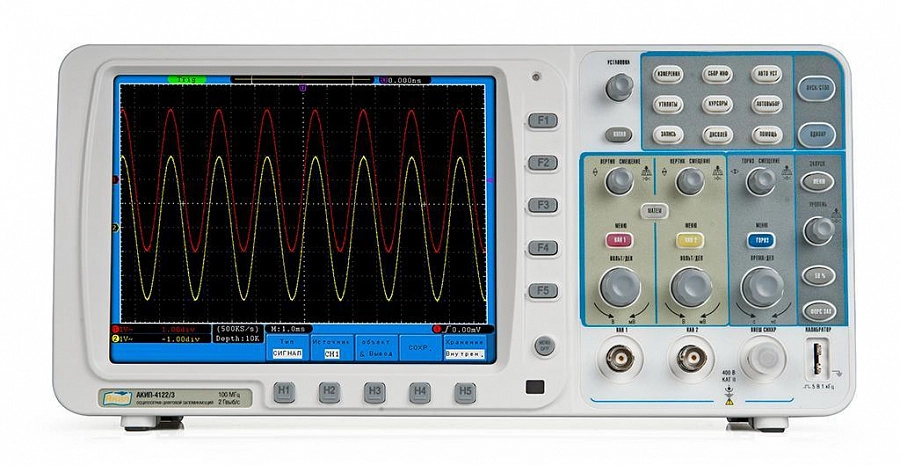

АКИП-4122/4V - цифровой запоминающий осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4122/4V

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4122/4V - цифровой запоминающий осциллограф: 12 мес.

Назначение прибора:

АКИП-4122/4V - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.

Особенности осциллографа АКИП4122/4V:

Количество каналов: 2 (+ вход внеш. синхр EXT)
Полосы пропускания: 200 МГц
Объем памяти 10 М (на канал)
Макс. частота дискретизации: 2 ГГц
Автоматические измерения параметров (20 видов), курсорные измерения (∆U; ∆T; 1/∆T); функции математики (4): сложение, вычитание, умножение, деление
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
Цифровые фильтры (ФВЧ, ФНЧ)
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
Память: 15 осциллограмм, 8 профилей настроек
Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных
Выход для внешнего монитора (VGA)
Одновременная установка RS-232 и VGA не возможна
Цветной TFT-дисплей (20 см) с регулируемой яркостью

Технические характеристики осциллографа АКИП-4122/4V:

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…200 МГц
Ограничение полосы	20 МГц
Коэффициент отклонения (К_откл.)	2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки К_откл.	± 3 %
Связь по входу	Открытый, закрытый, земля
Время нарастания	≤ 1,7 нс
Входной импеданс	1 МОм (± 2 %) / 10 пФ ± 5 пФ
Макс. входное напряжение	400 В (DC+AС пик, до 1 кГц)
Математика	+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…100с/дел (шаг 1-2-5)
Погрешность установки К_разв.	± 0,01 %
Режимы работы	Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y
Синхронизация
Источники синхросигнала	Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT)
Связь входа	ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность	~0,3 деления (в зав. от К_откл.)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	2 ГГц
Частота дискретизации (на канал)	1 ГГц
Длина записи	10 МБ (на канал)
Режимы работы	Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	U_{пик-пик}; U _макс.; U _мин.; +U; -U; U_ампл; U_сред; U_ср.кв.; выбросы на вершине и в паузе (фронт)
Функции по горизонтали	f; T; t нараст.; t среза; +Ʈ; -Ʈ; коэф. заполнения (%)
Измерение t задержки	Кан1-Кан2 (фронт), Кан1-Кан2 (срез)
Дополнительные возможности
Цифровой регистратор	1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с)
Интерфейсы	USB, LAN, VGA, оптоизолированный «годен/ негоден»
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1; Y – кан 2, разность фаз < >
Внутренняя память	15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Общие данные
ЖК-дисплей	Цветной (TFT), диагональ 20см, 10х14 дел (разрешение 800 х 600)
Напряжение питания	100…240 В, 47…63 Гц (автовыбор)
Потребл. мощность	18 Вт
Габаритные размеры	340 х 155 х 70 мм
Масса	1,82 кг

Комплектация осциллографа АКИП-4122/4V:

Осциллограф АКИП-4122/4V;
Шнур питания;
Делитель 1:1/1:10 – 2 шт.;
Программное обеспечение;
Руководство по эксплуатации.
