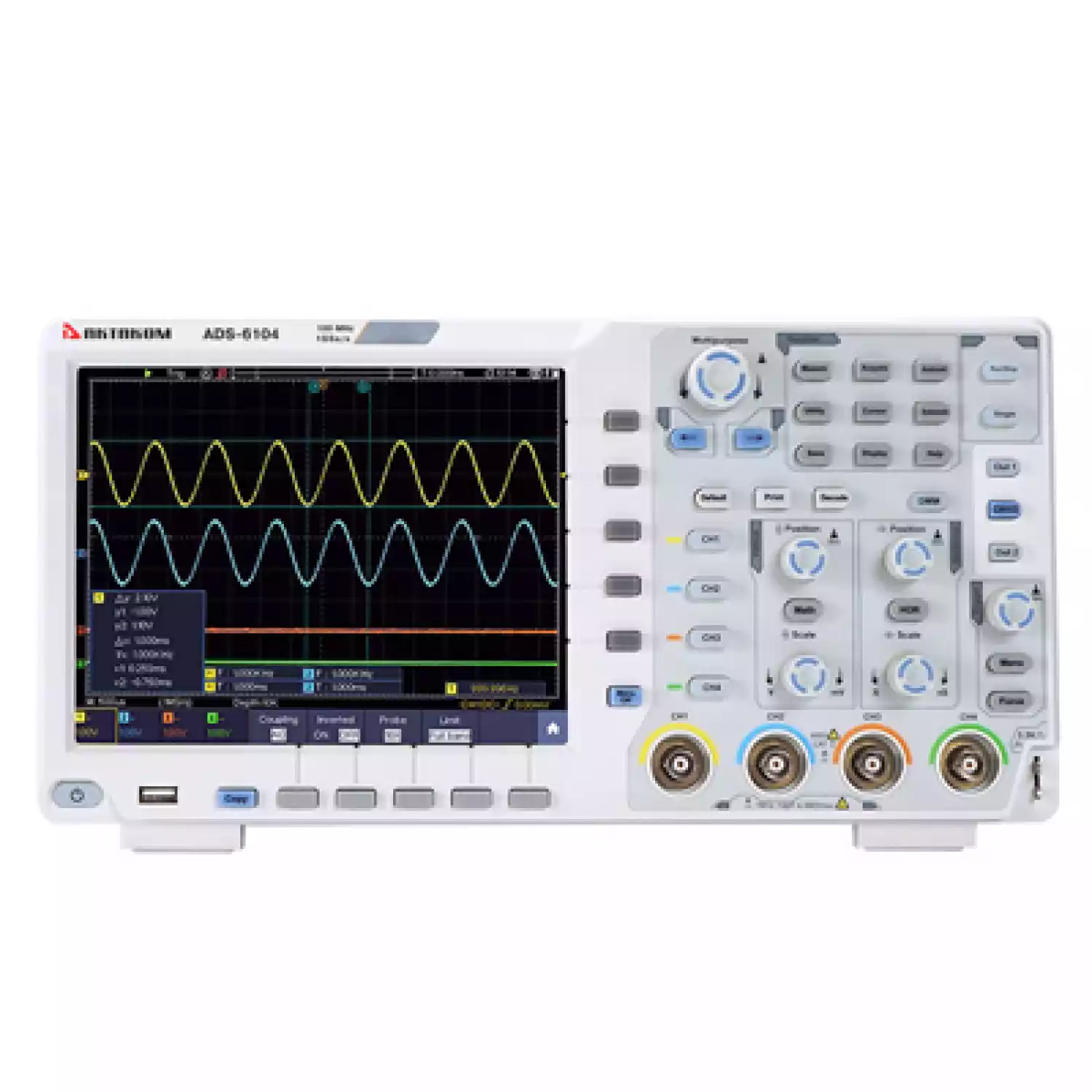

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Лидером серии являются модели с индексом "-H", в которых устанавливается 12-ти или 14-ти разрядный АЦП.
|
Характеристика |
Значение |
|
|
Полоса пропускания |
60 МГц |
|
|
Количество каналов |
4 |
|
|
Скорость захвата осциллограмм |
45 000 осц/сек |
|
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Макс. дискретизация (реальное время) |
1 Гвыб/сек |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 MΩ±2% в параллель 15 пФ±5 пФ |
|
|
Учет ослабления пробников |
0.001X - 1000X, шаг 1-2-5 |
|
|
Максимальное входное напряжение |
1 MΩ: ≤300 Вскз |
|
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
|
|
Изолированность каналов |
50 Гц: 100 : 1 |
|
|
Задержка между каналами (типичное) |
150 пс |
|
|
Параметры горизонтальной системы |
Интерполяция |
sin (x)/x |
|
Глубина записи |
40 М точек |
|
|
Коэффициент развертки |
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) |
|
|
Погрешность времени выборки и времени задержки |
±1 ppm |
|
|
Параметры вертикальной системы |
АЦП |
8 бит |
|
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
|
|
Диапазон смещения |
±2 В (1 мВ/дел ~ 50 мВ/дел) |
|
|
Полоса пропускания для аналогового периодического сигнала |
60 МГц |
|
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
|
Время нарастания |
≤5,8 нс (типичное) |
|
|
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) |
±3% |
|
|
Погрешность коэф. усиления (усреднения) |
Усреднение по 16 регистрациям: |
|
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами, авто |
|
Автоматические |
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
|
|
Математические операции |
+, -, *, /, БПФ |
|
|
Сохранение во внутреннюю память |
100 осциллограмм |
|
|
Фигуры Лиссажу (X-Y) |
Диапазон: полный |
|
|
Частотомер |
Диапазон |
2 Гц - полный диапазон |
|
Разрядность |
6 цифр |
|
|
Тип запуска |
Фронт, однократный запуск |
|
|
Декодирование сигналов последовательных шин |
I²C, SPI, RS-232, CAN (опция) |
|
Осциллограф цифровой
Осциллографические щупы с переключателем 1x/10x – 2 шт.
Сетевой кабель
Usb кабель для подключения к пк
Руководство по эксплуатации (краткая инструкция)
Комплект для подстройки пробников
