Осциллографы серии АКИП-72000A и АКИП-72000B являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя их параметров и ключевых особенностей, серия портативных USB-осциллографов, имеет следующие сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.
Серия осциллографов АКИП-72000B имеет более глубокий уровень модернизации. В серию входит 6 моделей, в 2-канальном и 4-канальном исполнении, а также версия осциллографа смешанных сигналов с комбинацией 2 аналоговых и 16 цифровых каналов, с полосами пропускания 50 МГц, 70 МГц и 100 МГц. Максимальная частота дискретизации составляет 1 Гвыб/с, максимальная длина памяти до 128 МБ.
|
Параметр |
АКИП-72204A |
АКИП-72205A, АКИП-72205A MSO, АКИП-72405A |
АКИП-72206B, АКИП-72206B MSO, АКИП-72406B |
АКИП-72207B, АКИП-72207B MSO, АКИП-72407B |
АКИП-72208B, АКИП-72208B MSO, АКИП-72408B |
|
|
Канал вертиального отклонени (Аналоговые каналы) |
||||||
|
Число входных каналов |
2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B, АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO 4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B |
|||||
|
Полоса пропускания ( - 3 дБ) |
0... 10 МГц |
0... 25 МГц |
0... 50 МГц |
0... 70 МГц |
0... 100 МГц |
|
|
Время нарастания |
≤ 35 нс |
≤ 14 нс |
≤ 7 нс |
≤ 7 нс |
≤ 3,5 нс |
|
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел ... 4 В/дел |
4 мВ/дел... 4 В/дел |
||||
|
Вид входа |
Открытый, закрытый |
|||||
|
Погрешность установки Коткл. |
± 3 % от полной шкалы |
± 3 % от полной шкалы ± 200 мкВ |
||||
|
Диапазоны входящего напряжения |
± 50 мВ ... ± 20 В |
± 20 мВ ... ± 20 В |
||||
|
Диапазон установки смещения |
- |
± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) |
||||
|
Входное сопротивление |
1 МОм ± 1% / 14 пФ ± 2 пФ |
1 МОм ± 1% / 16 пФ ± 1 пФ |
||||
|
Защита от перенапряжения |
± 100 В (DC + AC пик) |
|||||
|
Канал вертиального отклонени (Цифровые каналы только модели MSO: АКИП-72205A MSO, АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO) |
||||||
|
Число каналов |
- |
16 (2 порта по 8 каналов каждый) |
||||
|
Входной разъем |
- |
2,54 мм 2х10 контактны разъем |
||||
|
Максимальная частота |
- |
100 МГц (200 Мбит/с) |
||||
|
Минимальный временной интервал |
- |
5 нс |
||||
|
Входной импеданс |
- |
200 кОм ( ± 2%) / (8 ± 2) пФ |
||||
|
Пороговый уровень |
- |
TTL, CMOS, ECL, PECL, заданный (- 5...+5 В) |
||||
|
Погрешность установки порога |
- |
± 350 мВ (с учетом гистерезиса) |
||||
|
Входное напряжение |
- |
± 20 В (защита от перенапряжения ± 50 В) |
||||
|
Задержка между каналами |
- |
2 нс |
||||
|
Канал горизонтального отклонени |
||||||
|
Минимальный коэффициент развертки (Кразв.) |
10 нс |
5 нс |
2 нс |
1 нс |
||
|
Максимальный коэффициент развертки (Кразв.) |
5000 с/дел |
|||||
|
Погрешность установки Кразв. |
± 100 ppm ( ± 0,01 %) |
± 50 ppm ( ± 0,005 %) |
||||
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|||||
|
Синхронизация |
||||||
|
Источники синхросигнала |
Любой из аналоговых каналов, цифровые каналы |
|||||
|
Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.) |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант |
||||
|
Режим запуска |
Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный |
Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный |
||||
|
Аналого-цифровое преобразование |
||||||
|
Разрешение по вертикали |
8 бит (12 бит в режиме ERES) |
|||||
|
Интерполяция |
Линейная, Sin (X)/х |
|||||
|
Частота дискретизации |
АКИП-72204A: 100 МГц (1 канал.), 50 МГц (2 канала) АКИП-72205A: 200 МГц (1 канал), 100 МГц (2 канала) АКИП-72206B: 500 МГц (1 канал), 250 МГц (2 канала) АКИП-72207B, АКИП-72208B: 1 ГГц (1 канал), 500 МГц (2 канала) АКИП-72405A: 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала) АКИП-72406B, АКИП-72407B, АКИП-72408B: 1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала) АКИП-72205A MSO: 500 МГц (1 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*) АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO: 1 ГГц (1 кан.), 500 МГц (2 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*) |
|||||
|
Эквивалентная частота дискретизации |
АКИП-72204A: 2 ГГц; АКИП-72205A: 4 ГГц; АКИП-72206B, АКИП-72205A MSO, АКИП-72405A: 5 ГГц; Остальные модели: 10 ГГц |
|||||
|
Максимальная длина памяти: 2 канала 4 канала MSO |
8 кБ - - |
16 кБ 48 кБ 48 кБ |
32 МБ 32 МБ 32 МБ |
64 МБ 64 МБ 64 МБ |
128 МБ 128 МБ 128 МБ |
|
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец (ROLL) |
|||||
|
Курсорные измерения |
||||||
|
Функции |
ΔU; ΔT; 1/ΔT |
|||||
|
Автоматические измерения |
||||||
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|||||
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||||
|
Статистика |
Максимум, минимум, среднее, СКО |
|||||
|
Анализатор спектра |
Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
|||||
|
Математика |
||||||
|
Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие |
|||||
|
Операторы |
Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) |
|||||
|
Анализатор спектра |
||||||
|
Диапазон входных частот |
0... 10 МГц |
0... 25 МГц |
0... 50 МГц |
0... 70 МГц |
0... 100 МГц |
|
|
Индикация спектрограммы |
Амплитуда, среднее значение, удержание пика |
|||||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. |
|||||
|
Глубина БПФ (точек) |
128... 1.048.576 точек (1 М) |
|||||
|
Декодирование последовательных данных |
||||||
|
Формат данных |
1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) |
|||||
|
Допусковый контроль |
||||||
|
Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|||||
|
Общие данные |
||||||
|
Источник питания |
USB порт |
|||||
|
Интерфейс |
USB 2.0 (совместимый с USB 3.0) |
|||||
|
Габаритные размеры |
142 × 92 × 19 мм (АКИП-72204A и АКИП-72205A) 130 × 104 × 19 мм (остальные модели, включая АКИП-72205A MSO) |
|||||
|
Масса, не более |
0,2 кг |
|||||
|
Параметр |
АКИП-72204A, АКИП-72205A |
АКИП-72405A, АКИП-72205A MSO |
АКИП-72206B, АКИП-72206B MSO, АКИП-72406B, АКИП-72207B, АКИП-72207B MSO, АКИП-72407B, АКИП-72208B, АКИП-72208B MSO, АКИП-72408B |
|
Функциональный генератор |
|||
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, шум, колоколообразный |
Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, шум, ПСП/ PRBS |
|
|
Диапазон частот |
0,03 Гц … 100 кГц |
0,03 Гц … 1 МГц |
|
|
Разрешение ЦАП |
12 бит |
||
|
Выходной уровень |
±2 В |
||
|
Выходное сопротивление |
600 Ом |
||
|
Погрешность уст. |
± 1% от полной шкалы |
||
|
Генератор сигналов произвольной формы - AWG |
|||
|
Частота дискретизации |
1,548 МГц |
20 МГц |
|
|
Длина памяти СПФ |
4 кБ |
8 кБ |
32 кБ |
|
Разрешение ЦАП |
12 бит |
||
|
Выходной уровень |
±2 В |
||
|
Диапазон частот |
> 100 кГц |
> 1 МГц |
|
|
Время нарастания |
< > |
< > |
|
|
№ |
Наименование |
Количество |
|
1 |

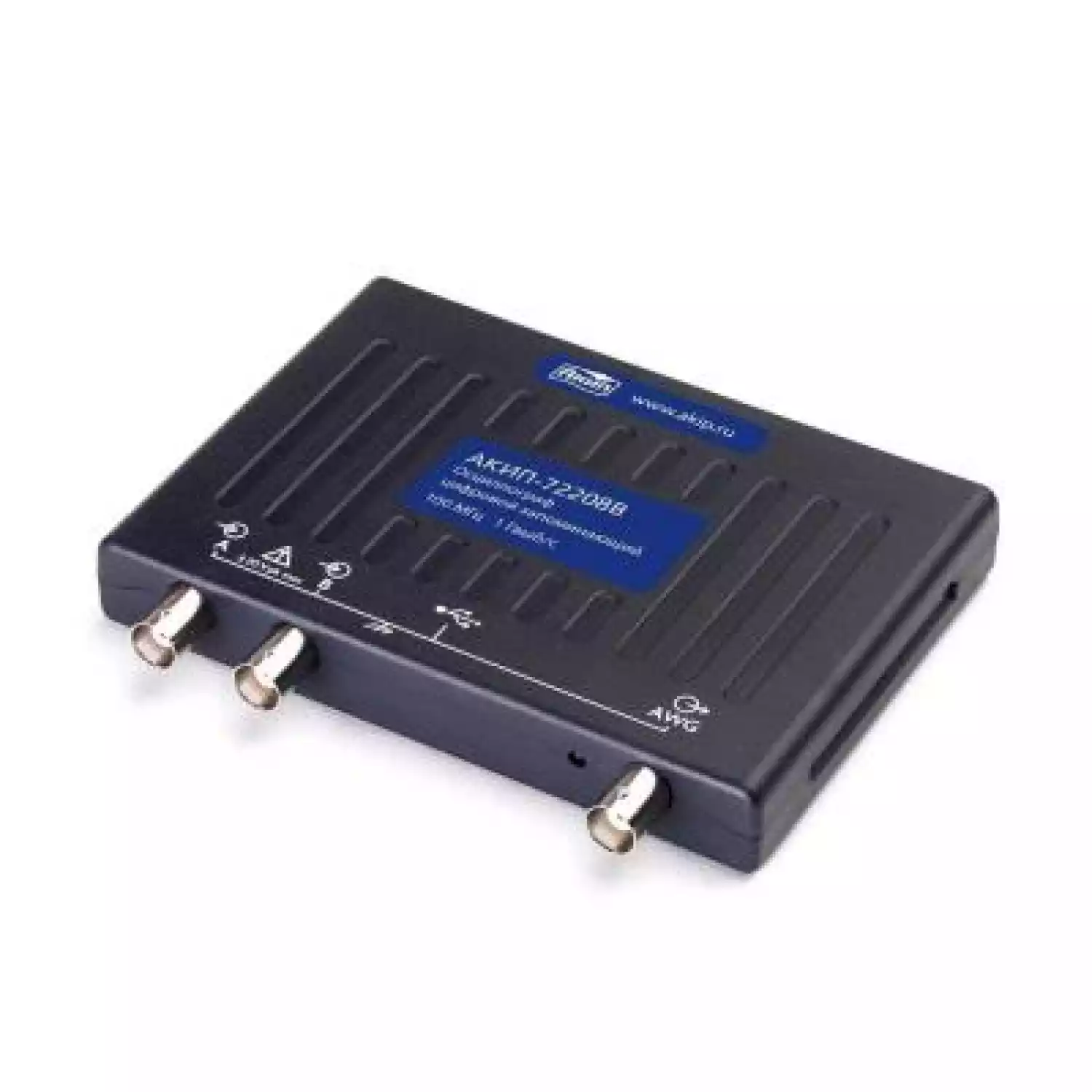

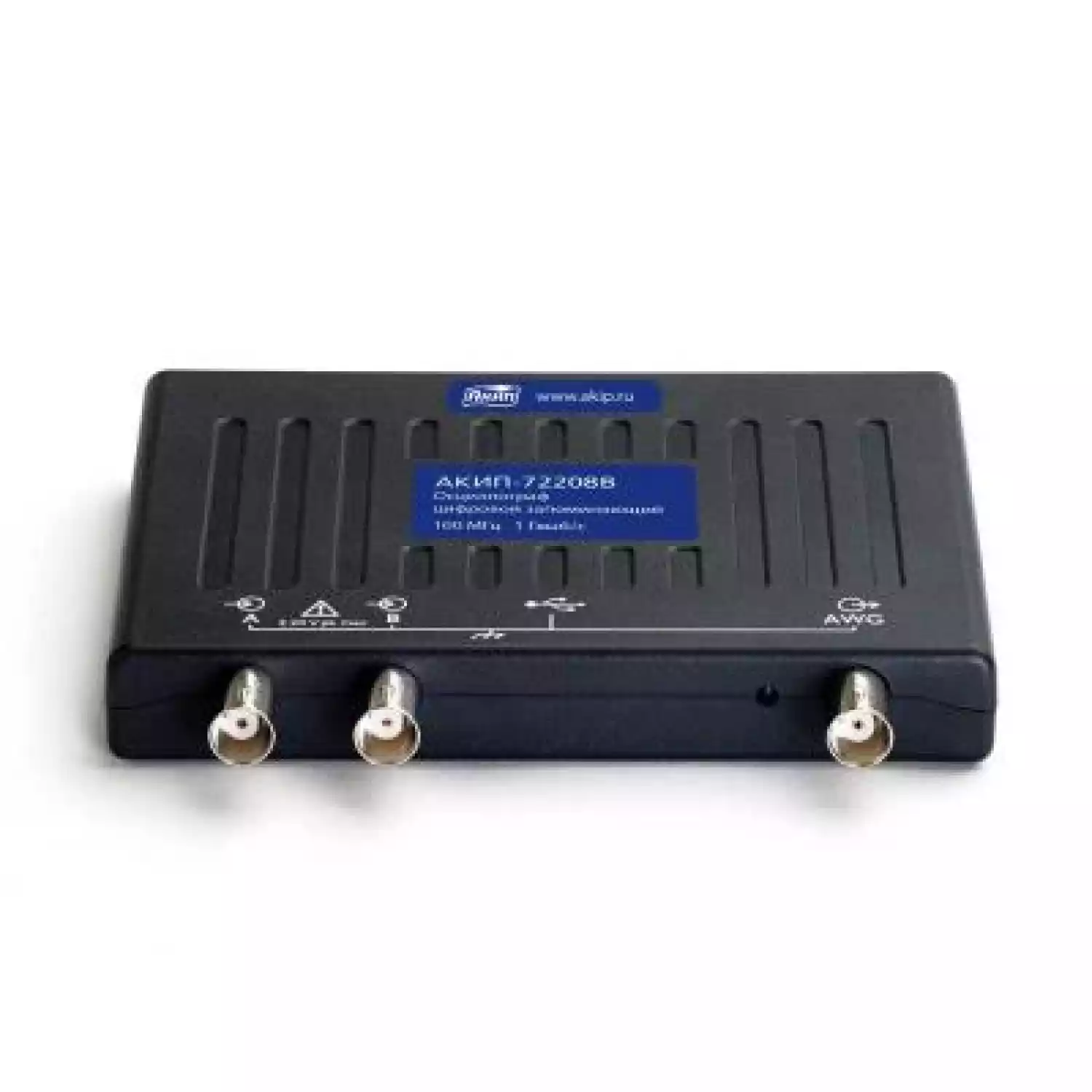

Осциллограф АКИП-72208B |
1 |
|
2 |
Кабель USB |
1 |
|
3 |
ПО на CD - диске |
1 |
|
4 |
Руководство по эксплуатации на CD - диске |
1 |
|
5 |
Пробники |
2 |
