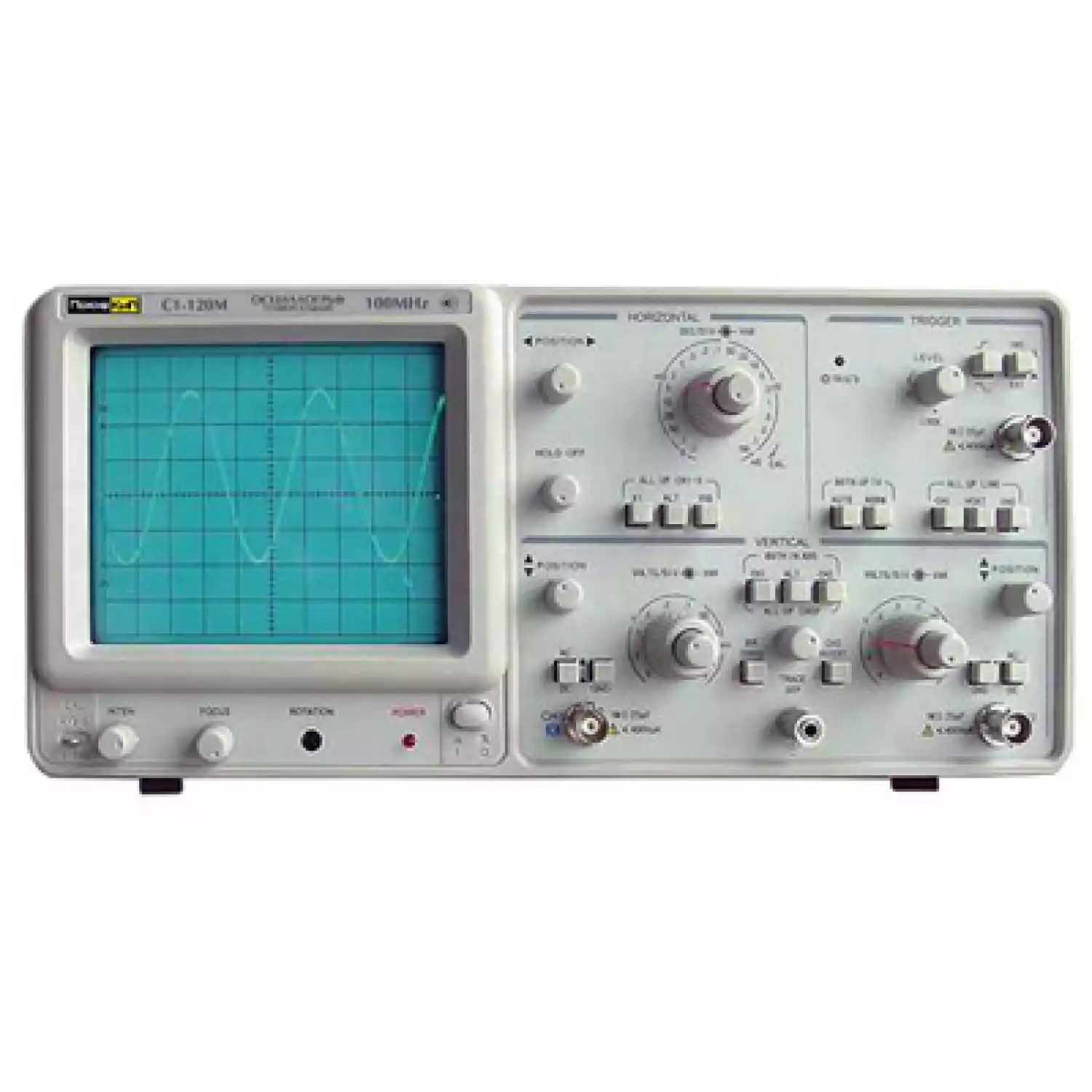

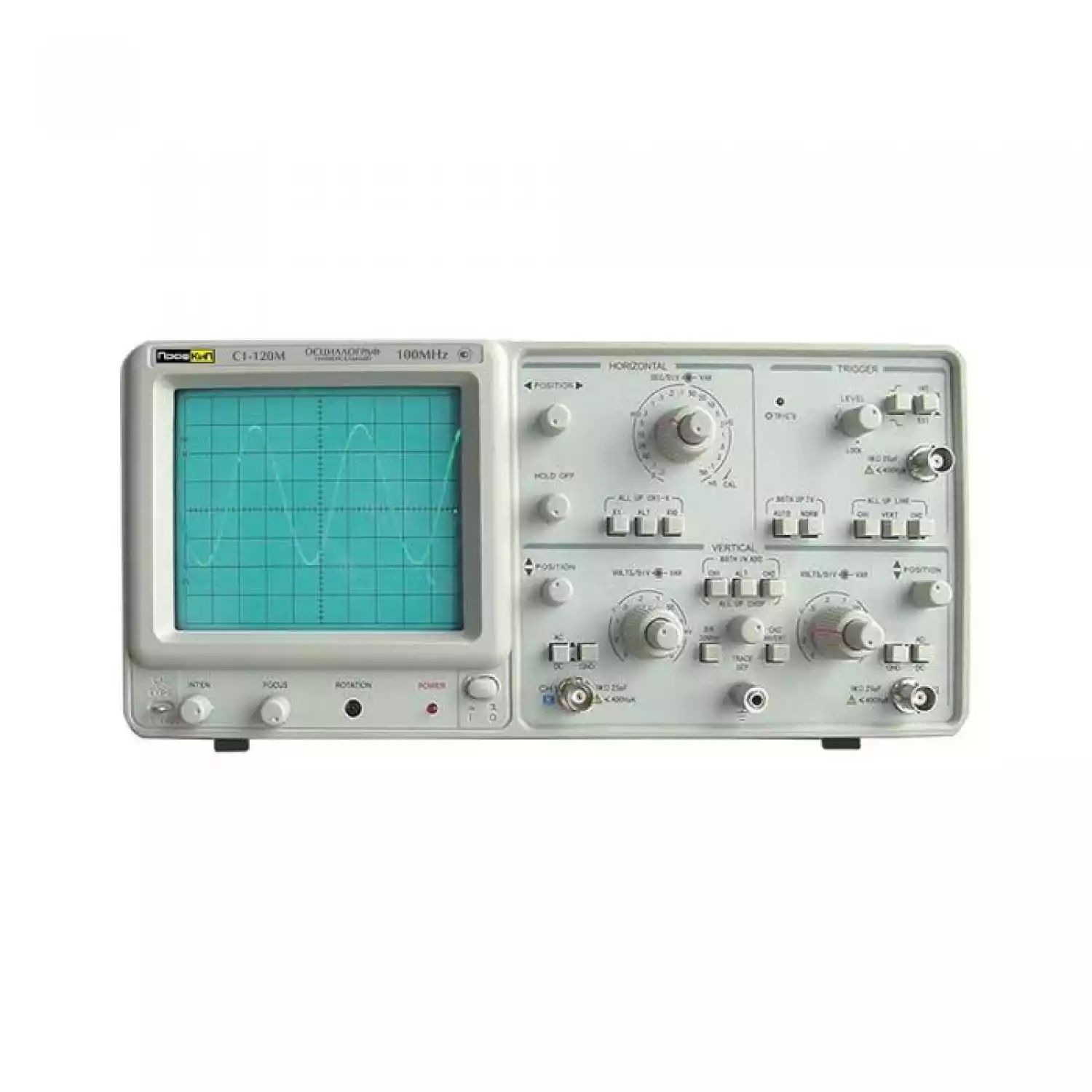

Осциллограф универсальный ПРОФКИП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса.
Осциллограф универсальный ПРОФИП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПРОФКИП С1-120М удобно реализован захват синхронизации.
|
Параметры |
Значения |
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
1.7 кВ |
|
Канал вертикального отклонения |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
|
Регулировка коэффициента |
≥2.5:1 |
|
Полоса пропускания (-3 дБ) |
0 МГц … 100 МГц (открытый вход) 10 Гц … 100 МГц (закрытый вход) |
|
Время нарастания |
≤ 3.5 нс |
|
Входной импеданс |
~ 1 МОм /25 пФ |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5) |
|
Точность |
±3% ±10% при масштабировании |
|
Регулировка коэффициента |
≥2.5:1 |
|
Масштабирование развертки |
х 10 |
|
Максимальный коэффициент развертки |
5 нс /дел |
|
Линейность развертки |
±5% ±10% при масштабировании |
|
ALT-масштабирование |
|
|
ALT-разделение |
|
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK) |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность |
INT: 1.5 дел (AUTO или NORM) EXT: 0.2 дел (AUTO или NORM) ТВ-синхроимпульс 2 дел при 0.5 В (EXT) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм /22 пФ |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5) |
|
Полоса пропускания |
0 МГц … 1 МГц (открытый вход) 10 Гц … 1 МГц (закрытый вход) |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
Ось Z |
|
|
Чувствительность |
5 Впик-пик |
|
Полярность |
отрицательная |
|
Входной импеданс |
10 кОм |
|
Используемый частотный диапазон |
1 МГц |
|
Максимальное входное напряжение |
50 В при 1 кГц |
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц ±2% |
|
Выходное напряжение |
2 Впик-пик ±2% |
|
Общие характеристики |
|
|
Питание |
110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габариты | 310х140х400 мм |
|
Вес |
8 кг |
