Двухканальный цифровой осциллограф на 20 МГц Extech MS420

Двухканальный цифровой осциллограф на 20 МГц Extech MS420

Тип оборудования: Осциллограф, измерительный прибор

Производитель: Extech Instruments, США

Серия: Extech MS

Модель: Extech MS420

Описание: прибор для наблюдения сигналов.

Гарантия на двухканальный цифровой осциллограф Extech MS420: 12 мес.

Назначение прибора:

Двухканальный цифровой осциллограф Extech MS420 с полосой пропускания 20 МГц. Чувствительность по амплитуде: от 5 мВ до 5 В/дел. Диапазон временной развертки: от 5 н/с до 5 с/дел. Возможность легкого наблюдения сигналов сложной формы. Режимы усреднения значений для сглаживания формы сигнала и сохранения показаний для наблюдения динамики сигналов. Расчет формы волны: функции сложения, вычитания, умножения или деления. Функция сохранения и отображения на дисплее до 4 форм сигнала. Цветной ЖК дисплей 97 мм. Интерфейс: USB

Особенности цифрового осциллографа Extech MS420:

Функция автоматической установки оптимизирует положение, диапазон, временную развертку и триггер для обеспечения стабильного считывания изменений амплитуды сигнала.
Функция обнаружения пика и поглощениякратковременных (50нс) импульсных помех в режиме XY.
Функция автоматического измерения следующих значений: частота, цикл, средний показатель, максимумы, RMS
Расчет формы волны: функции сложения, вычитания, умножения или деления
Режим усреднения значений для сглаживания формы сигнала.
Режим сохранения показаний для наблюдения динамики сигналов.
Функция сохранения и отображения на дисплее до 4 форм сигнала
В комплекте USB-интерфейс и программное обеспечение для передачи данных.
Экран компьютерного программного обеспечения
Двойное трассировочное тестирование или устранение неисправностей печатной схемы и электронного монтажа.

Технические характеристики цифрового осциосциллографа Extech MS420:

Функции осциллографа:
Размер дисплея	96 мм, цветной дисплей, 320*240 пикселей.
Полоса пропускания	20 МГц
Скорость замеров в реальном времени	100 мс/сек
Время нарастания сигнала	17.5 нсек.
Каналы	2
Продолжительность записи	6К точек на канал
Поглощение импульсных помех	50нсек.
Вертикальная чувствительность	От 5мВ до 5В/дел
Вертикальное разрешение	8 бит
Диапазон временной развертки	От 5н/с до 5 с/дел
Режимы замеров	Замер, средние значения, обнаружение пика
Триггерные режимы	Свободный прогон, одиночный импульс, видео, перепад сигнала (фронт импульса)
Триггерный источник	СН1,СН2
Триггерное сцепление (контакт)	Переменный/постоянный ток
Сопротивление на входе	1МОм/10Пф
Максимальное напряжение на входе400В(пик)
Измерения (датчик) курсора	Напряжение и время
Функции измерения TRUE RMS мультиметра:
Напряжение постоянного/переменного тока	400мВ, 4В. 40В, 400В
Сила постоянного/переменного тока	40мА, 300мА, 20А
Сопротивление	400 Ом, 4 кОм, 40кОм, 400кОм, 40МОм
Емкость	От 51,2nF до 100 мкF
Диод и проба на обрыв линии	Да
ПК интерфейс	USB кабель
Источник питания	Шестичасовая сменная литиево-ионная батарея, адаптер переменного тока/зарядное устройство на 220В/50Гц,
Размеры/Вес	180х113х40мм/690г

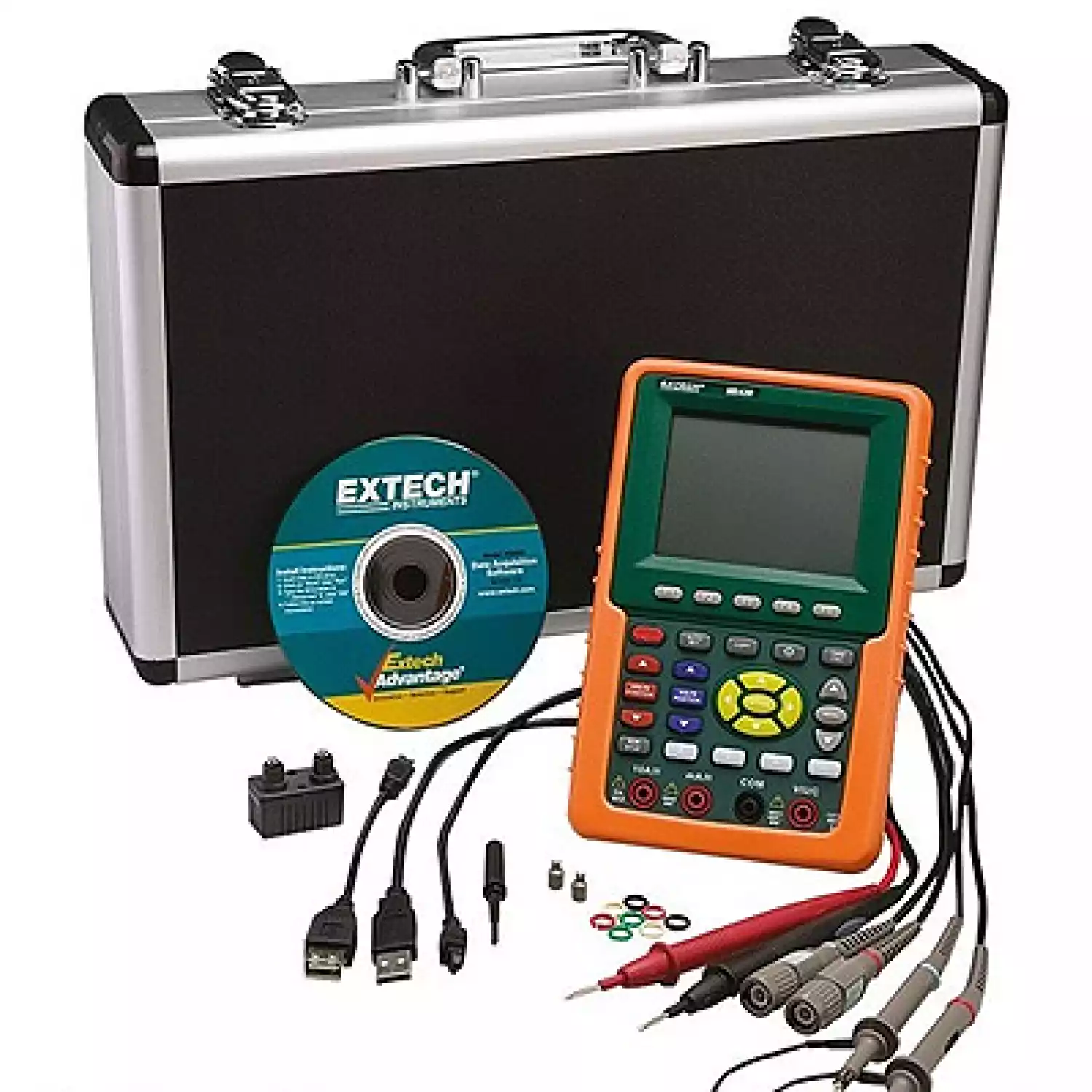

В комплект поставки входит: два контрольных щупа для осциллографа серии 1Х/10Х, тестер, совместимое программное обеспечение Windows 95/98/NT/2000/ME/XP и USB кабель, токовый шунт, измерительный модуль конденсатора, регулировочная отвертка, универсальный адаптер переменного тока, зарядное устройство и жесткий футляром для хранения.
