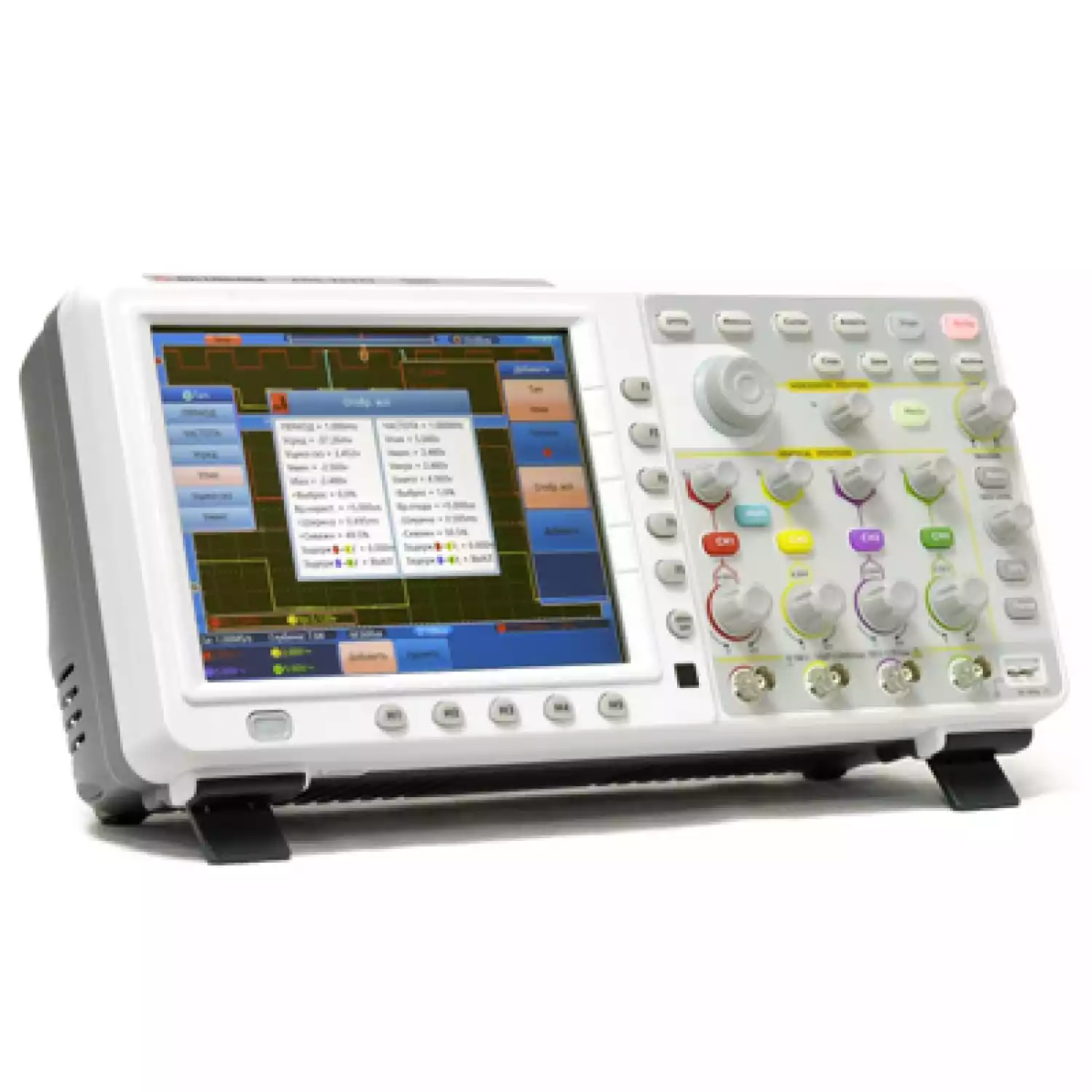

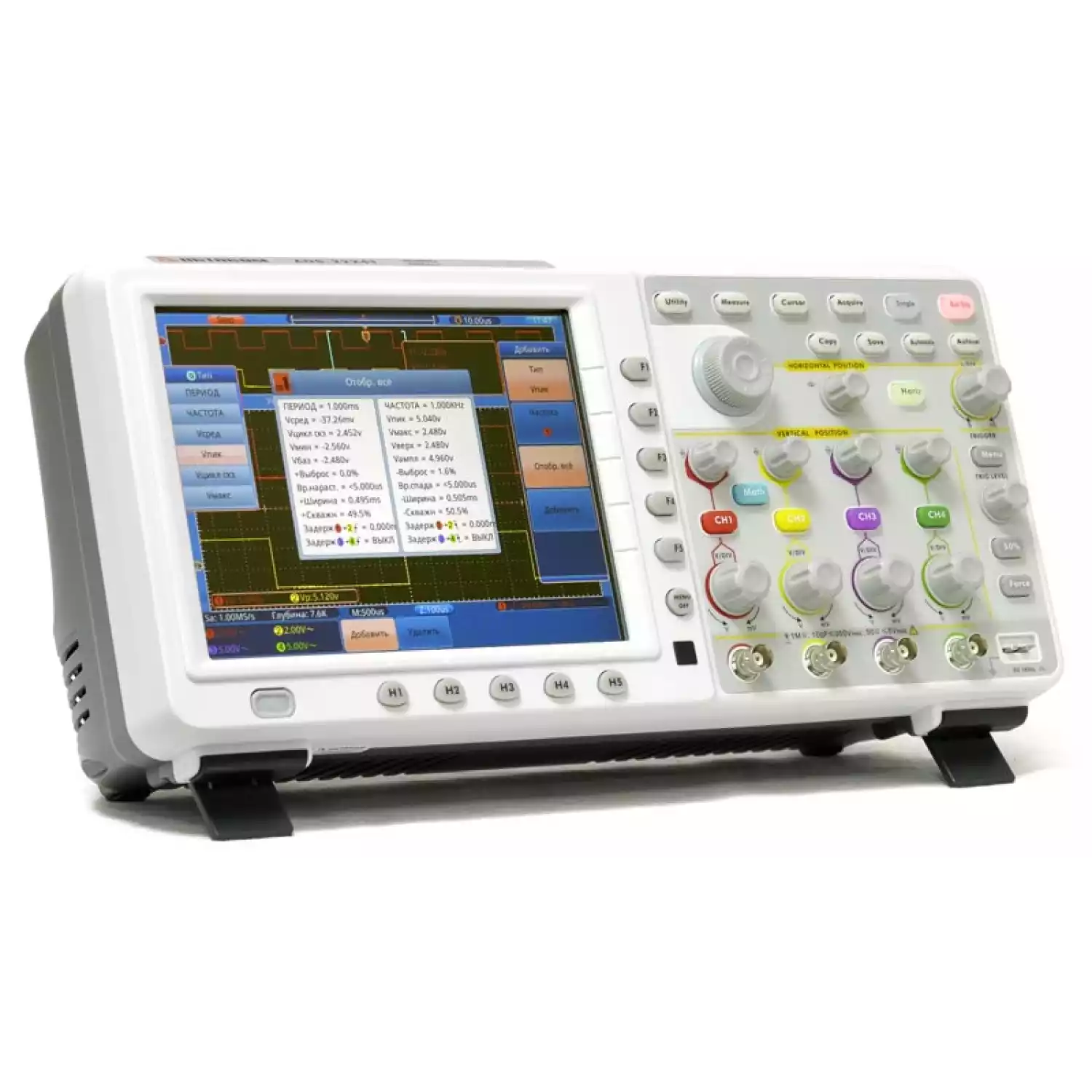

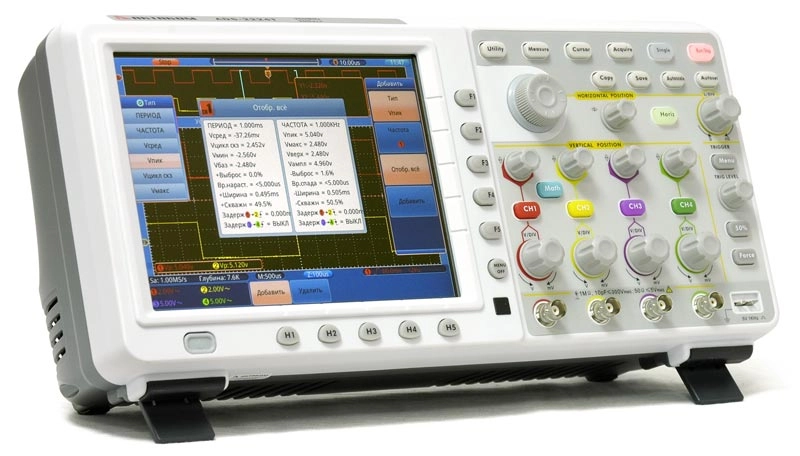

Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.
Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса.
Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.
|
Характеритстика |
Значение |
|
||
|
Полоса пропускания |
200 MГц |
|
||
|
Количество каналов |
4 |
|
||
|
Скорость захвата осциллограмм |
50 000 осц/сек |
|
||
|
Регистрация |
Режим |
Обычный,пиковый детектор, усреднение |
|
|
|
Макс.дискретизация(реальное время) |
2 Гвыб/сек |
|
||
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
|
|
Входной импеданс |
1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% |
|
||
|
Учет ослабления пробников |
1X, 10X, 100X, 1000X |
|
||
|
Максимальное входное напряжение |
1 MΩ: 400 Вп-п (DC + AC пик-пик) |
|
||
|
Ограничение полосы пропускания |
полный диапазон |
|
||
|
Изолированность каналов |
50 Гц: 100 : 1 |
|
||
|
Задержка между каналами (типичное) |
150 пс |
|
||
|
Параметры горизонтальной системы |
|
|||
|
Интерполяция |
sin (x)/x |
|
||
|
Глубина записи |
7,6 М точек |
|
||
|
Коэффициент развертки |
2 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
|||
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
|
||
|
Погрешность времени выборки и времени задержки |
±100 ppm |
|
||
|
Параметры вертикальной системы |
АЦП |
8 бит (4 канала одновременно) |
|
|
|
Вертикальное отклонение |
2 мВ/дел ~ 10 В/дел |
|
||
|
Диапазон смещения |
±10 делений |
|
||
|
Полоса пропускания для аналогового периодического сигнала |
200 МГц |
|
||
|
Низкочастотный предел |
≥10 Гц ( на входе, закрытый вход, -3dB) |
|
||
|
Время нарастания |
≤1,7 нс (типичное) |
|
||
|
Погрешность коэф.усиления |
±3% |
|
||
|
Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям: |
|
||
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами |
|
|
|
Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
|
||
|
Математические операции |
+, -, *, /,БПФ |
|
||
|
Сохранение во внутреннюю память |
4 опорные осциллограммы |
|
||
|
Фигуры Лиссажу (X-Y) |
Диапазон |
Полный |
|
|
|
Сдвиг фаз |
±3 градуса |
|
||
|
Система запуска |
Тип запуска |
Фронт, импульс, видео, скорость нарастания |
|
|
|
Режим |
Авто, обычный, однократный |
|
||
|
Диапазон уровня запуска |
±6 делений от центра экрана |
|
||
|
Чувствительность уровня запуска |
±0.3 деления |
|
||
|
Стандарт видеосигнала |
NTSC, PAL и SECAM |
|
||
Осциллограф
Осциллографические щупы (4 шт.)
Сетевой кабель
Usb кабель для подключения к пк
Руководство по эксплуатации
