Тип оборудования: Осциллограф
Производитель: АКИП

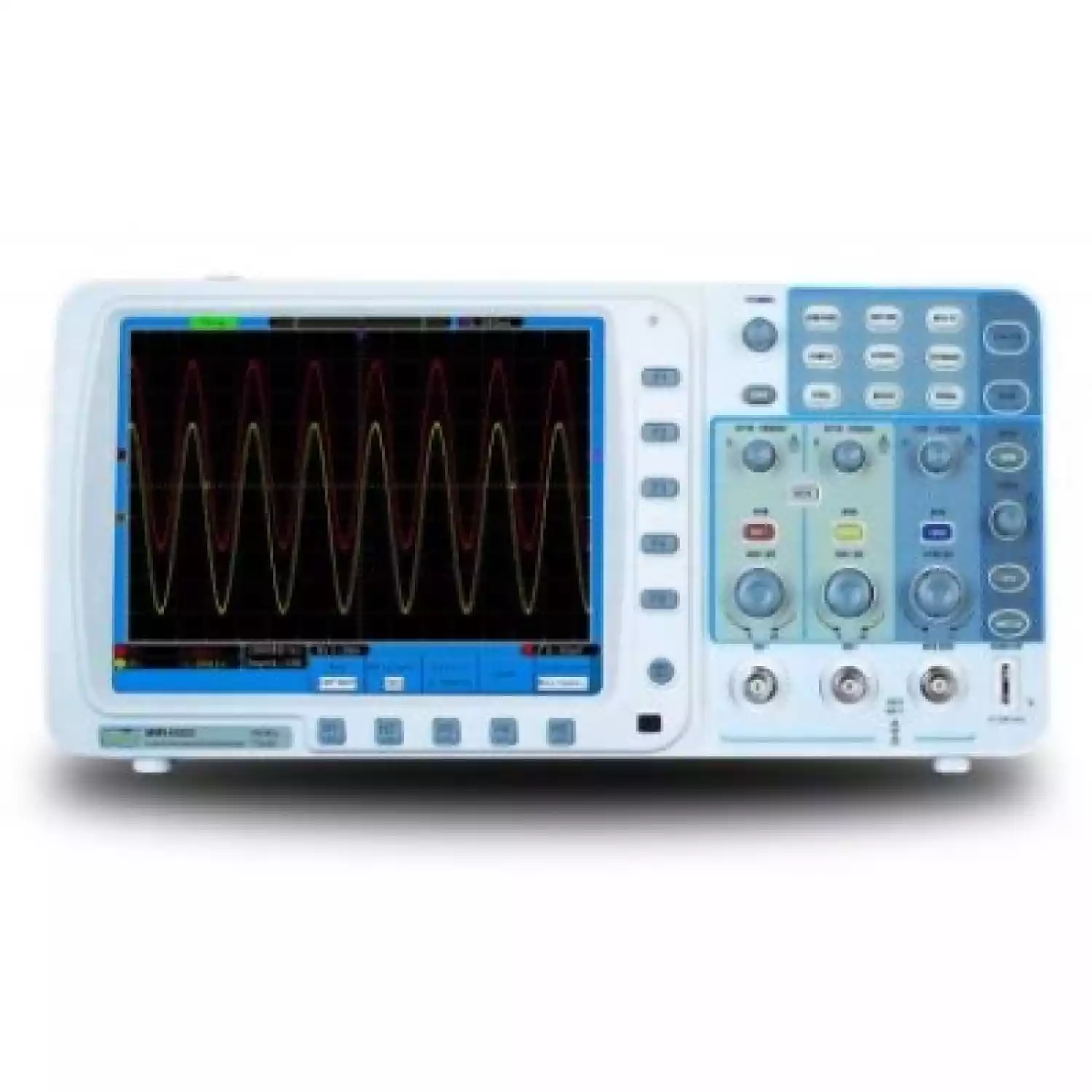

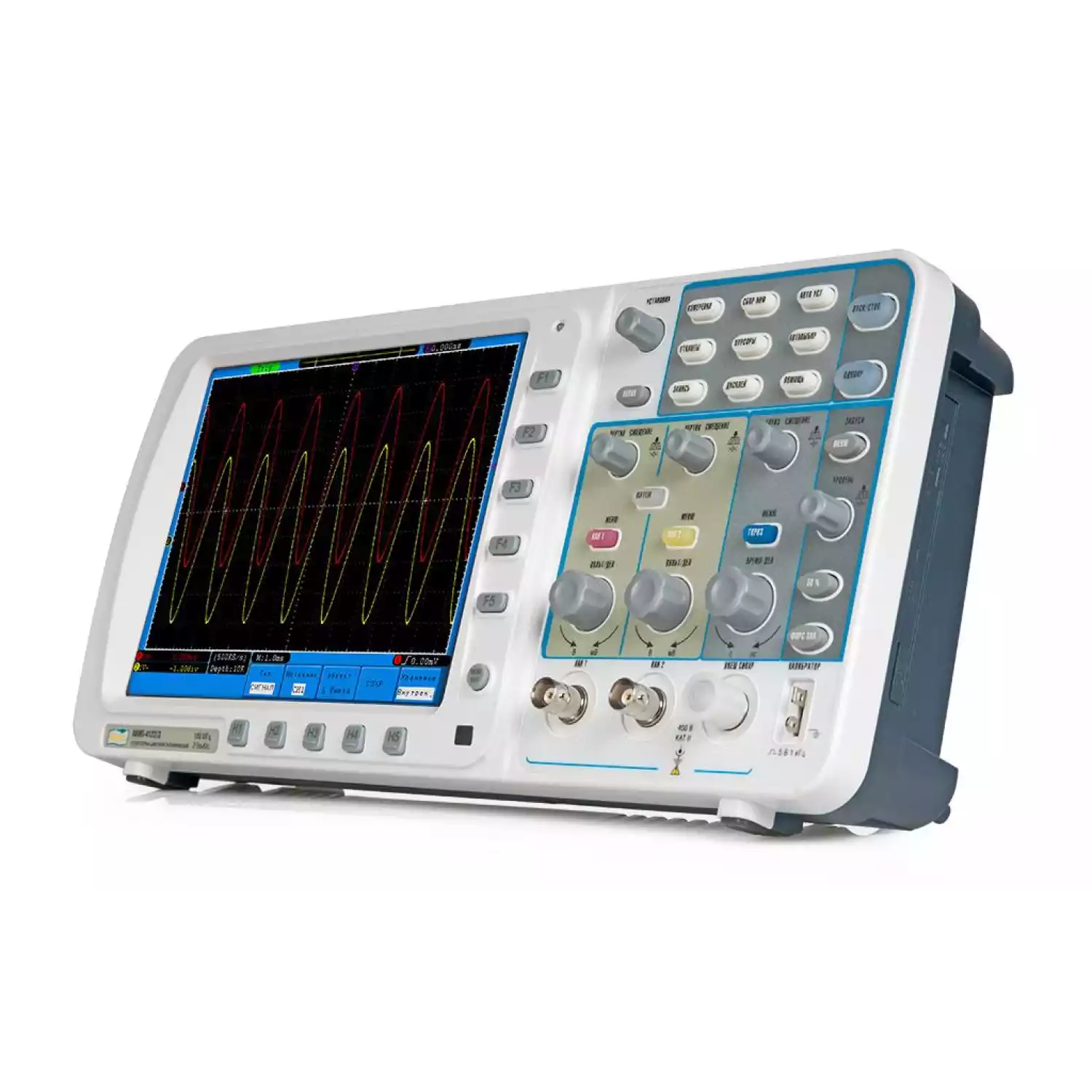

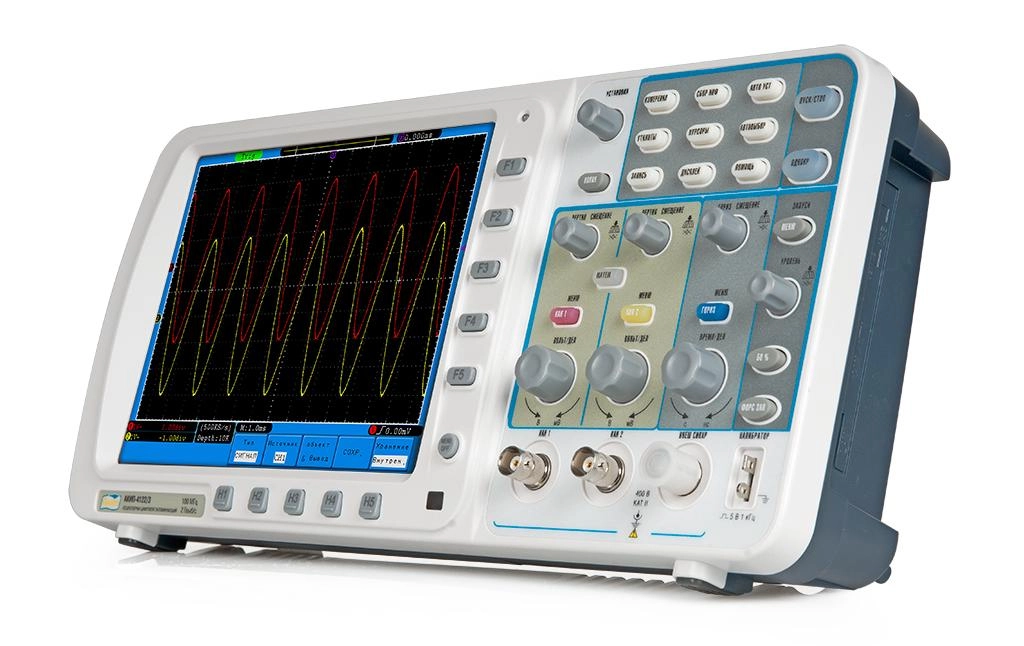

Модель: АКИП-4122/1
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4122/1 - цифровой запоминающий осциллограф: 12 мес.
Назначение прибора:
АКИП-4122/1 – цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0… 60 МГц |
|
Ограничение полосы |
20 МГц |
|
Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Связь по входу |
Открытый, закрытый, земля |
|
Время нарастания |
≤ 5,8 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 10 пФ ± 5 пФ |
|
Максимальное входное напряжение |
400 В (DC+AС пик, до 1 кГц) |
|
Математика |
+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
5 нс/дел…100с/дел (шаг 1-2-5) |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
|
Связь входа |
ФНЧ, ФВЧ, связь АС, связь DC |
|
Чувствительность |
~0,3 деления (в зав. от Коткл.) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит |
|
Максимальная частота дискретизации |
500 МГц |
|
Частота дискретизации (на канал) |
250 МГц |
|
Длина записи |
10 Мб (на канал) |
|
Режимы работы |
Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
|
Функции по горизонтали |
f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
|
Измерение t задержки |
Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
|
Дополнительные возможности |
|
|
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
|
Интерфейсы |
USB, выход VGA, оптоизолированный «годен/ негоден» |
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Режим X-Y |
Х – кан 1; Y – кан 2, разность фаз < > |
|
Внутренняя память |
15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
|
Общие данные |
|
|
ЖК-дисплей |
Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600) |
|
Напряжение питания |
100…240 В, 47…63 Гц (автовыбор) |
|
Потребляемая мощность |
18 Вт |
|
Габаритные размеры |
340 х 155 х 70 мм |
|
Масса |
1,82 кг |
