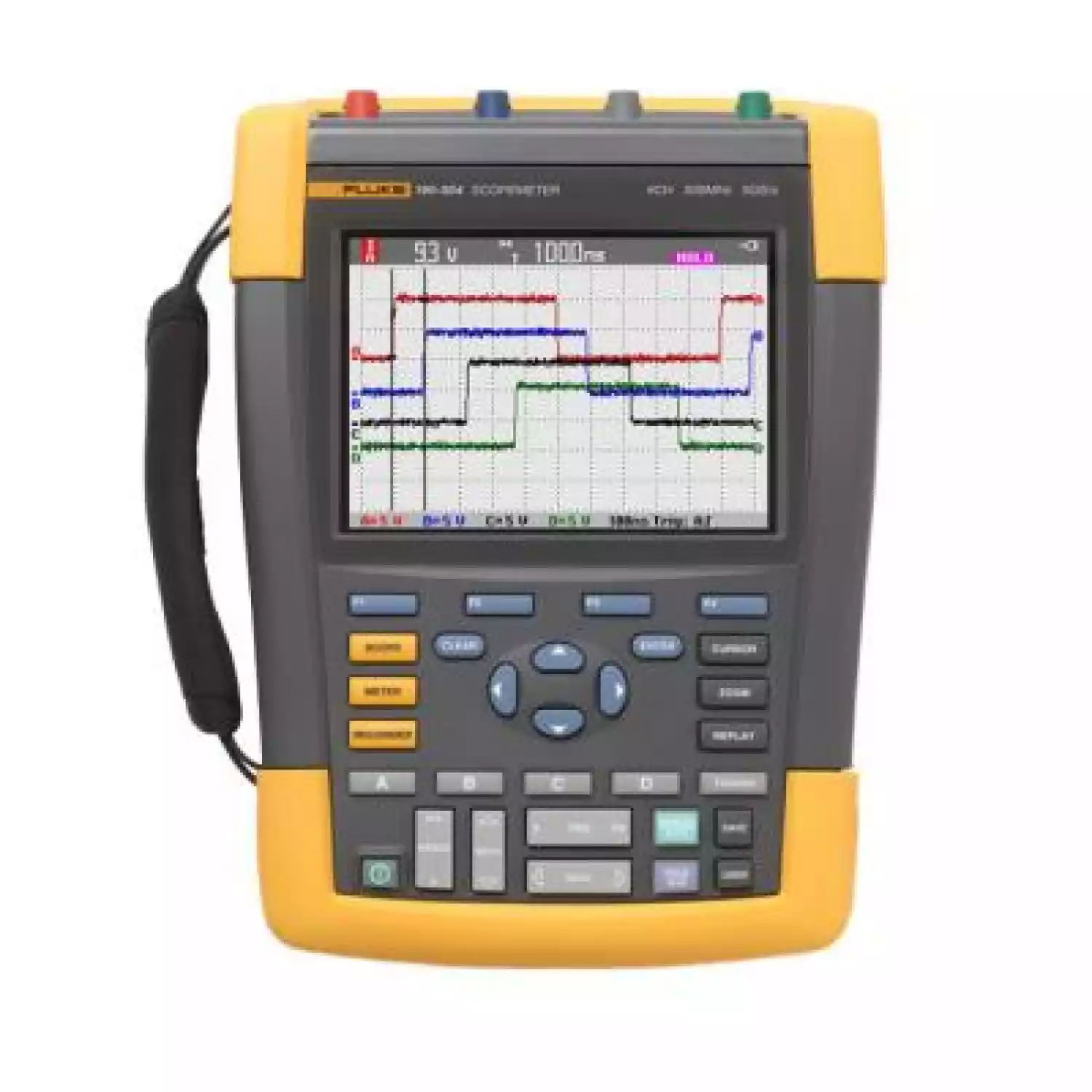

Осциллограф Fluke 190-504 является старшей моделью в серии приборов, обеспечивающих эффективное решение сложных диагностических задач в любых условиях благодаря прочной конструкции, отличной пыле-защищенности (IP51) и соответствию высшей категории электробезопасности.
Имея четыре изолированных входных канала с независимым заземлением и обладая самой широкой полосой пропускания среди моделей своей серии — 500 МГц, с частотой выборки 5 Гвыб/с, осциллограф Fluke 190-504 прекрасно подходит для обслуживания высокочастотной промышленной автоматики. Также с его помощью можно выполнять диагностику сложного оборудования специального назначения: медицинского, навигационного, авиационного, военного и т.п.
Важной особенностью скопметра Fluke 190-504 является наличие функции Connect-and-View, обеспечивающей автоматическую настройку наиболее подходящих параметров запуска исходя из характеристик сигнала на входе. Используя данный режим, вы можете исследовать сигналы с неизвестными параметрами без предварительной настройки осциллографа. При проведении последовательных замеров в контрольных точках нет необходимости каждый раз перенастраивать прибор.
Помимо частотных параметров, осциллограф Fluke 190 504 способен фиксировать напряжение и силу тока или температуру при подключении к нему соответствующих датчиков. Также осциллограф позволяет производить курсорные измерения. При необходимости продолжительного наблюдения за проверяемой системой вы можете воспользоваться функцией безбумажного регистратора TrendPlot. При этом осциллограф будет автоматически осуществлять запись в течение 16 дней с построением графика зависимости получаемых численных показателей от времени.
Благодаря регулируемой входной чувствительности осциллографа Fluke 190-504 вы сможете выполнять измерение величины входных сигналов различного порядка, от милливольт до киловольт. Эта функция позволяет осуществлять диагностику сложных систем, одновременно контролируя управляющие сигналы на входе от первичных микроэлектронных датчиков и отслеживая реакцию мощных исполнительных приводов. При работе с промышленной электроникой четыре канала позволяют выполнять трёхмерные проверки с одновременным измерением сигналов на входе, выходе и обратной связи.
Выбросы контролируемых сигналов со временем нарастания от 0,7 нс и их быстротекущие асинхронные изменения легко фиксируются прибором. При этом последние 100 результатов скопметр Fluke 190-504 регистрирует в памяти автоматически.
Функция сравнения осциллограмм с эталонным сигналом, а также режим относительных измерений позволяют формализовать и упростить допусковый контроль и производство серийных замеров с помощью Fluke 190-504.
В отличие от большинства запоминающих цифровых осциллографов, способных работать в режиме медленной развертки, Fluke 190-504 оснащается функцией SCOPE RECORD, которая обеспечивает продолжительную запись с фиксацией всех изменений сигнала и даже одиночных импульсов. За счёт дополнительной памяти запись может вестись в течение двух суток с фиксацией 30 тысяч точек на канал, что повышает эффективность тестирования сложных систем.
Технические харакетристики Fluke 190-504:
|
Fluke 190-504 |
|
|---|---|
|
Источники запуска развертки |
4 входа BNC |
|
Регистрация выбросов |
8 нс |
|
Измерения осциллограмм |
Курсор - 7 |
|
Автоматические - 30 |
|
|
Максимальная длина записи |
30 000 точек (Режим ScopeRecord) |
|
10 000 точек на входной канал (Режим осциллографа) |
|
|
Послесвечение |
Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
|
Сравнение осциллограмм |
Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
|
Характеристики цифрового мультиметра |
|
|
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) |
4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
|
Максимальное разрешение |
5 000 отсчетов |
|
Режимы измерений |
Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) |
|
Память |
30 (Экран + настройки) |
|
10 (Запись) |
|
|
Дисплей |
цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
|
Условия хранения и эксплуатации |
|
|
Рабочая температура |
от 0 до 40 °C (с аккумулятором) |
|
от 0 до 50 °C (без аккумулятора) |
|
|
Температура хранения |
от –20 до 60 °C |
|
Рабочая высота |
До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В |
|
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
|
|
Характеристики безопасности |
|
|
Электробезопасность |
1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
|
Механические и другие характеристики |
|
|
Гарантия |
3 года на прибор |
|
Габаритные размеры |
270 x 190 x 70 мм |
|
Масса |
2,2 кг |
Осцилограф Fluke 190-504, VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый), BC190 зарядное устройство/сетевой адаптер, BP291 литий-ионная батарея высокой емкости 4800 мАч, наручный ремень (прикреплен к прибору), наручный ремень, руководство пользователя на нескольких языках на компакт-диске, ПО FlukeView ScopeMeter, C290 жесткий футляр для переноски для приборов, интерфейсный кабель USB.
