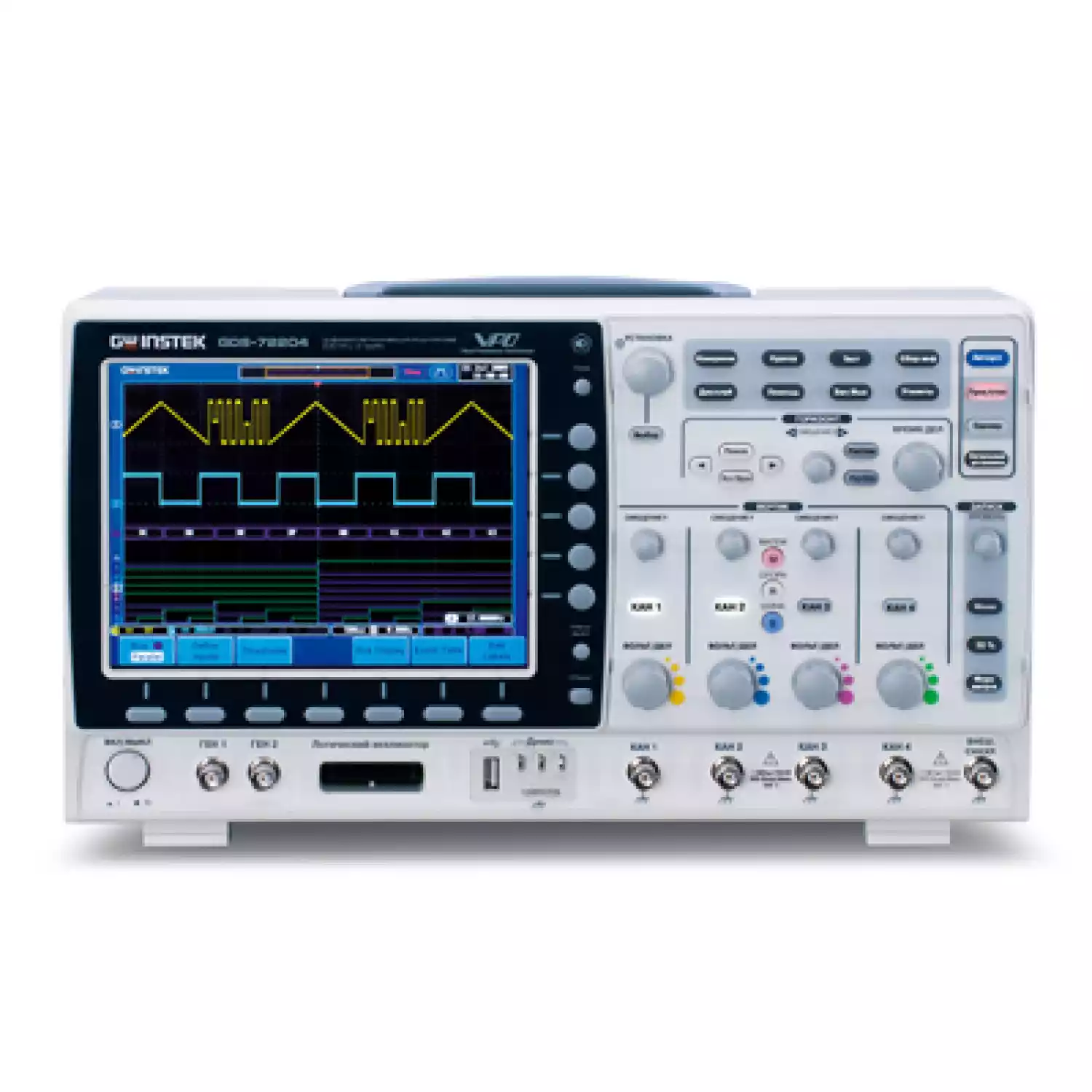

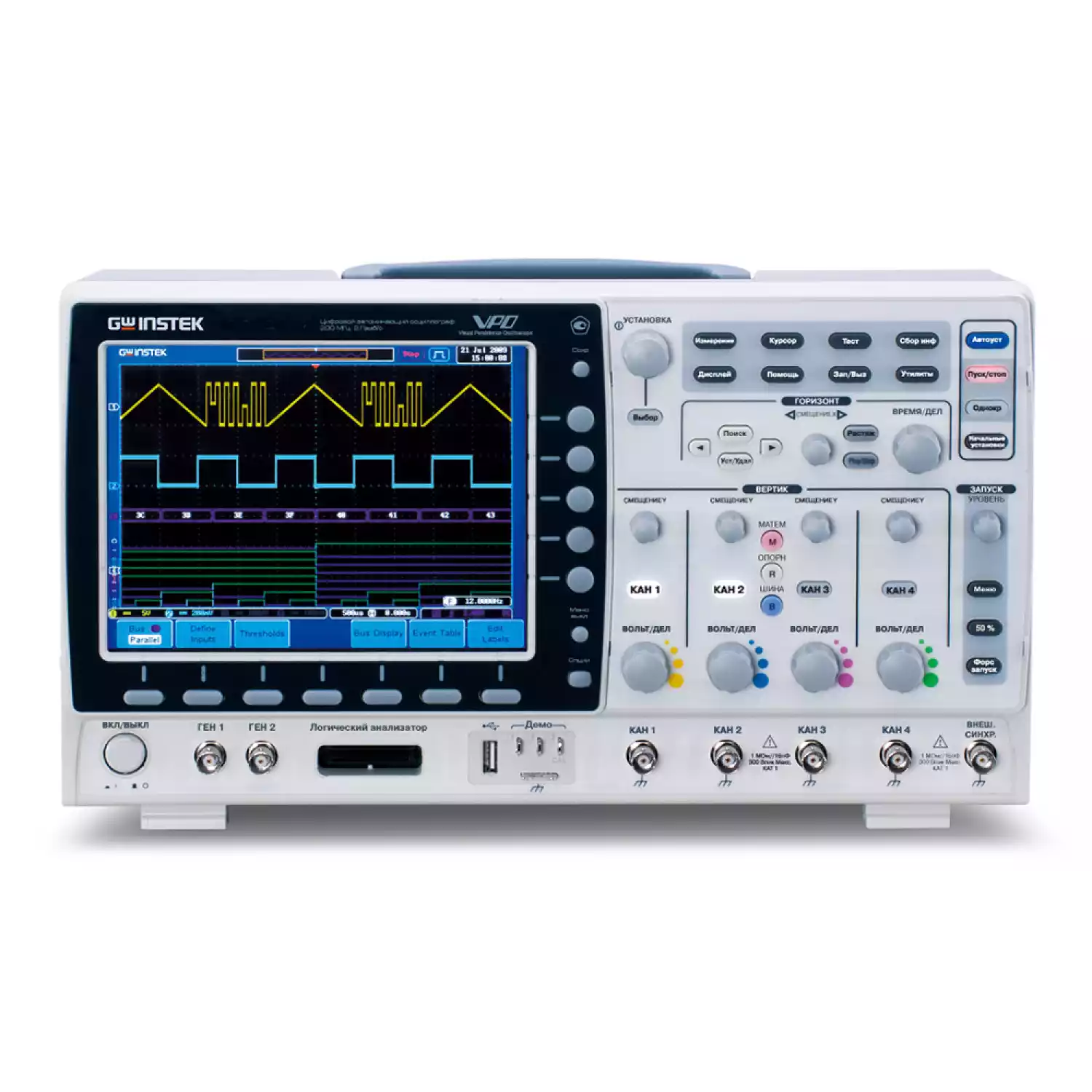

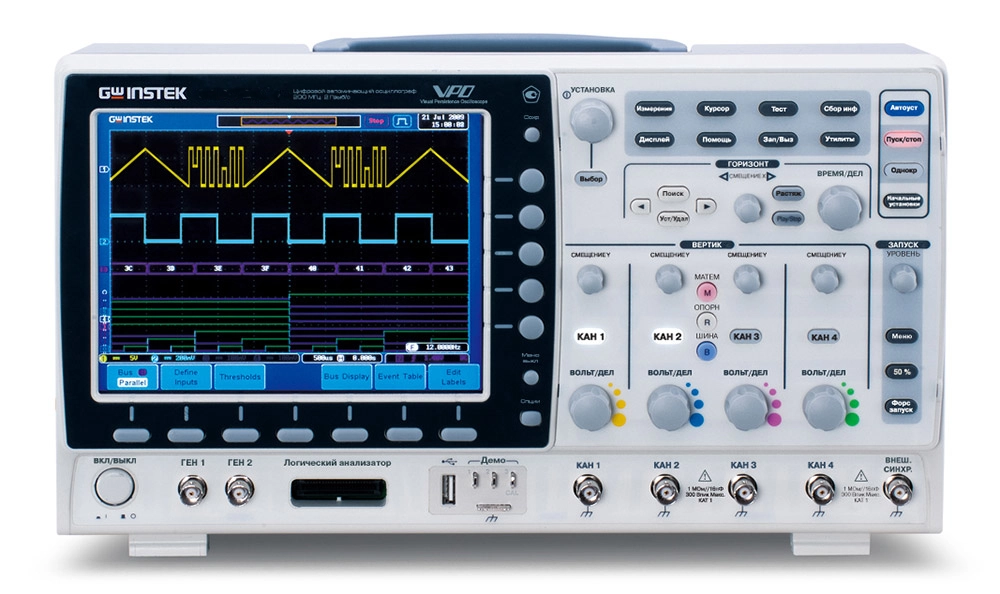

Новая серия осциллографов GDS-72000 сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.
Наличие режима сегментированной памяти позволяет разделить захваченный сигнал на сегменты (до 2048 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Осциллограф при этом сохраняет межсегментное время и позволяет его вывести на экран, это дает возможность не только сохранить высокую частоту дискретизации при отображении высокочастотных сигналов, но и произвести измерения временных интервалов между редко повторяющимися сигналами.
Добавление нового для осциллографов GW Instek режима “поисковой машины”, необходимой для осциллографов с длинной памятью, позволяет производить поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие помечается маркером. Пользователь может в ручном режиме перемещаться между маркерами. Возможности поисковой машины позволяют перенести настройки поисковой машины в условия синхронизации и наоборот.
|
Характеристики |
Параметры |
GDS-72072 / GDS-72074 |
GDS-72102 / GDS-72104 |
GDS-72202 / GDS-72204 |
GDS-72302 / GDS-72304 |
|
Канал вертикального отклонения |
Число каналов |
2 / 4 |
2 / 4 |
2 / 4 |
2 / 4 |
|
Полоса пропускания (-3 дБ) |
0…70 МГц |
0…100 МГц |
0…200 МГц |
0…300 МГц |
|
|
Огр. полосы пропускания |
20 МГц |
20 МГц |
20, 100 МГц |
20, 100, 200 МГц |
|
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…10 В/дел |
||||
|
Погрешность установки Коткл. |
± 3 % |
||||
|
Время нарастания |
≤ 5 нс |
≤ 3,5 нс |
≤ 1,75 нс |
≤ 1,17 нс |
|
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
||||
|
Макс. входное напряжение |
300 В (DC+AС пик), Кат I |
||||
|
Математика |
+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) |
||||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
|||
|
Погрешность установки Кразв. |
± 0,002 % |
||||
|
Режимы работы |
Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
||||
|
Синхронизация |
Источники синхросигнала |
любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
|||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция (Л.А.) - I2C, SPI*, UART, паралл. шина |
||||
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
||||
|
Чувствительность синхронизации |
0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
||||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
|||
|
Частота дискретизации |
1 ГГц на канал (2 ГГц при объединении каналов) |
||||
|
Эквив. частота дискретиз. |
100 ГГц (для периодического сигнала) |
||||
|
Интерполяция |
SinX/x |
||||
|
Длина записи |
1 МБ (2 МБ при объединении каналов) |
||||
|
Пиковый детектор |
2 нс |
||||
|
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
||||
|
Курсорные измерения |
Функции |
DU; DT; 1/DT |
|||
|
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
|||
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
||||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
||||
|
Дополнительные возможности |
Интерфейс |
USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
|||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||||
|
Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
||||
|
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < > |
||||
|
Внутренняя память |
Запись/считывание: 24 осциллограммы; 20 профилей |
||||
|
Встроенный flash диск |
64 МБ |
||||
|

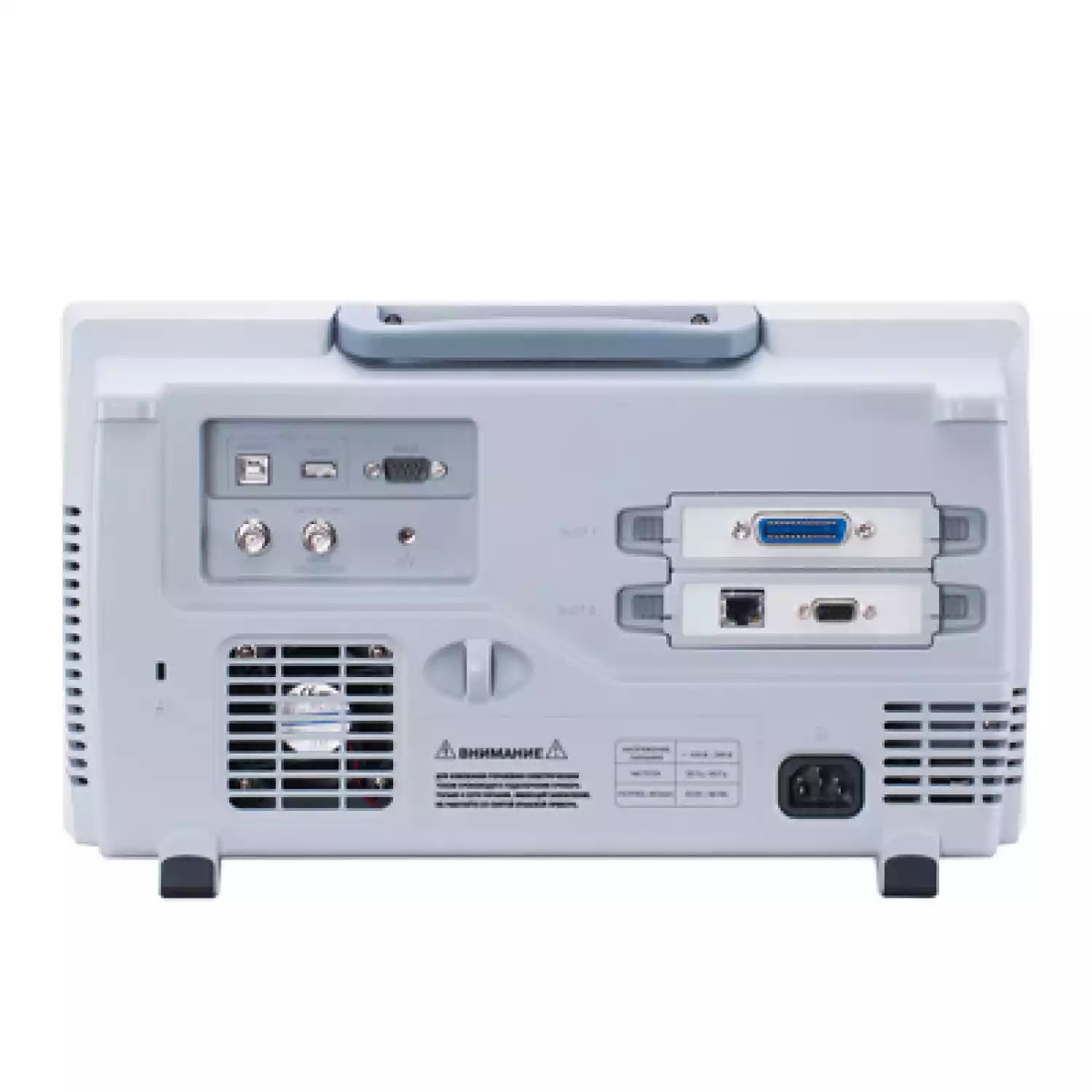

Слоты для установки опций |
2 шт (на задней панели) |
||||
|
Логический анализатор |
Частота дискретизации |
500 МГц |
|||
|
Полоса пропускания |
200 МГц |
||||
|
Длина памяти |
до 2 МБ/канал |
||||
|
Число каналов |
16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА |
||||
|
Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
||||
|
Порог срабатывания |
TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
||||
|
Макс. входное напряжение |
± 40 В |
||||
|
Максимальное напряжение |
± 500 мВ |
||||
|
Входное сопротивление |
101 кОм/ 8 пФ |
||||
|
Вертикальное разрешение |
1 бит |
||||
|
Генератор функциональный |
Формы сигналов |
Синус, прямоугольник, треугольник |
|||
|
Частотный диапазон |
0,1Гц ~ 5 МГц (Синус, Прямоугольник) |
||||
|
Выходной уровень |
60 мВпик-пик ~ 6 Впик-пик (1 МОм) |
||||
|
Погрешность установки: |
Частота: ±5*10-5; Амплитуда: ±10% |
||||
|
Постоянное смещение |
± 2 В (1 МОм); ± 1 В (50 Ом) |
||||
|
Скважность |
5 % ~ 95 % (только для прямоугольника) |
||||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT) SVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 600) |
|||
|
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
||||
|
Габариты |
380 х 220 х 145 мм |
||||
|
Масса |
4,2 кг |
||||
|
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1) |
||||
|
Опции |
GSC-008 - мягкая сумка для транспортировки и хранения |
||||
