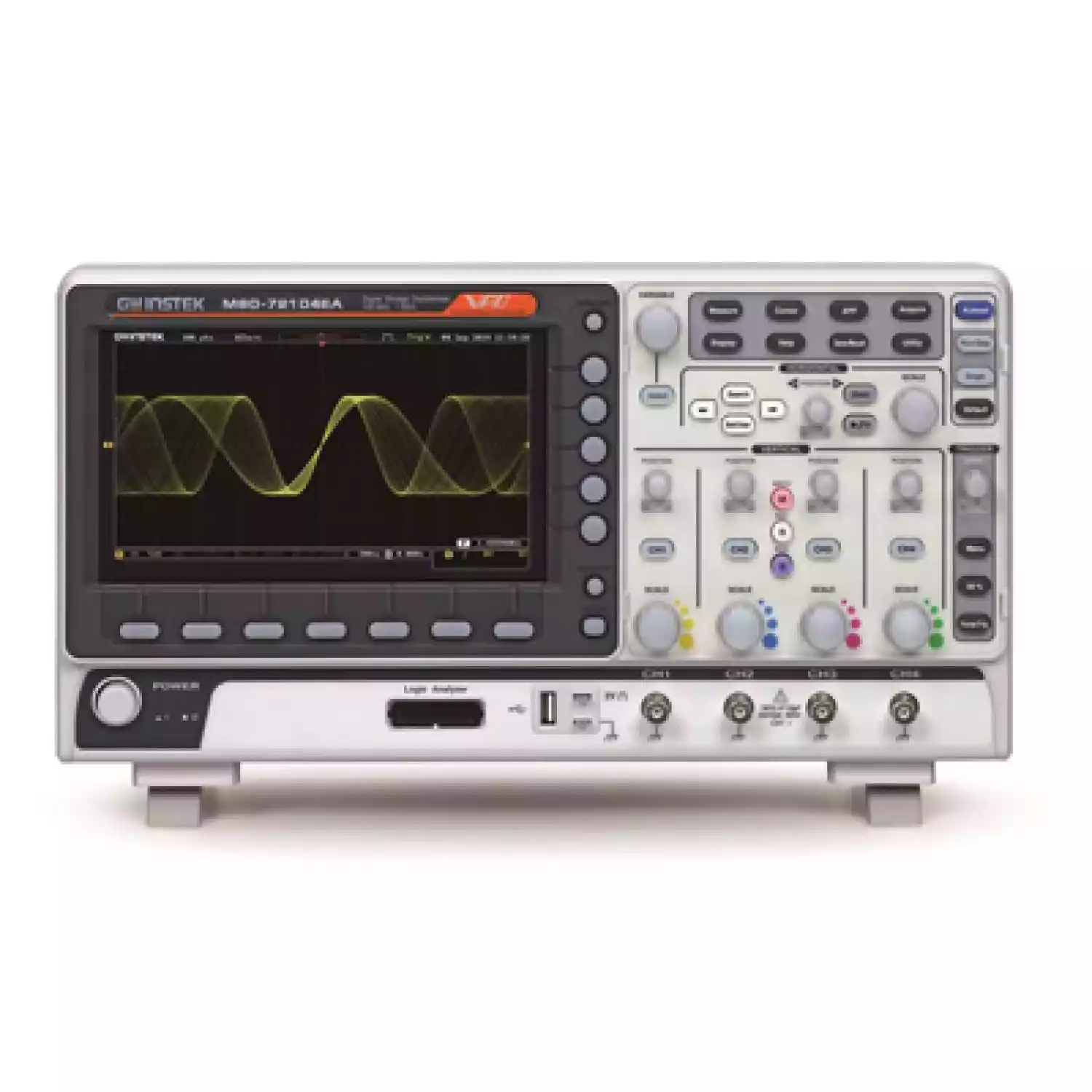

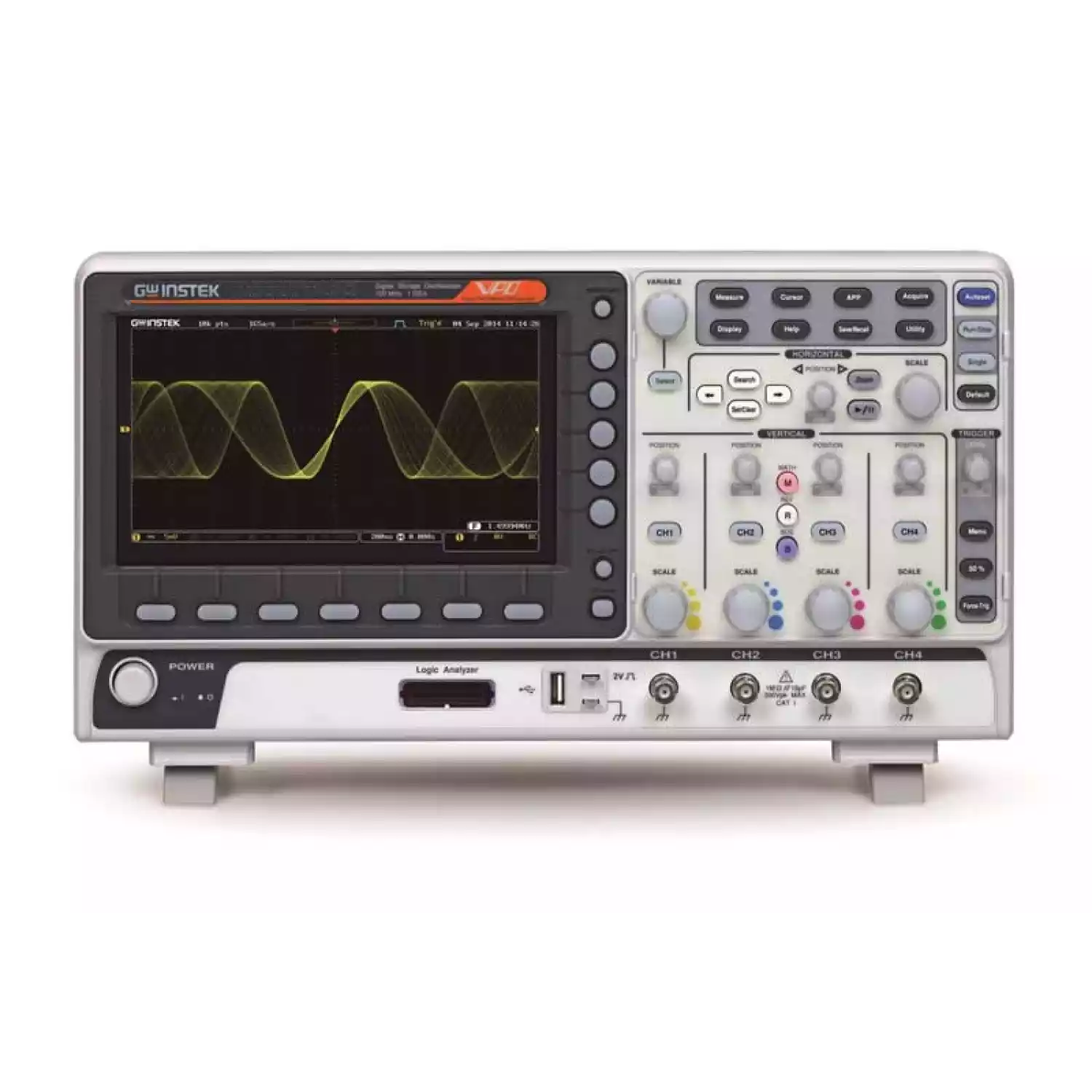

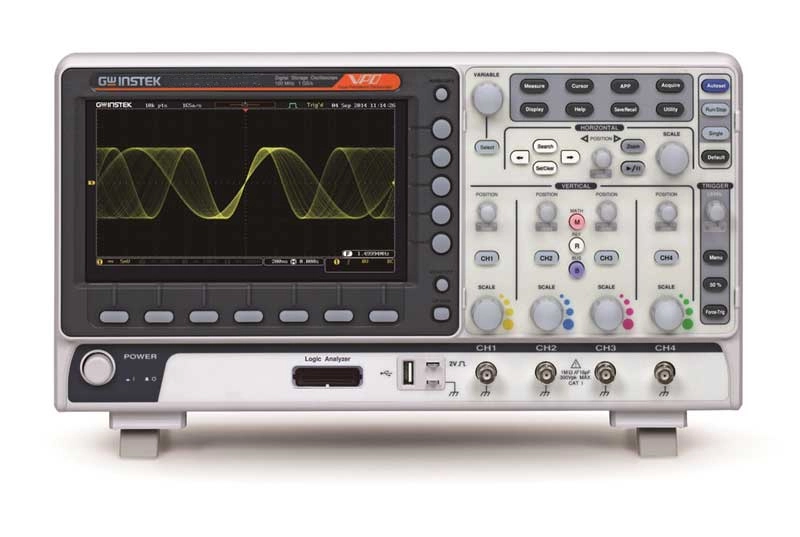

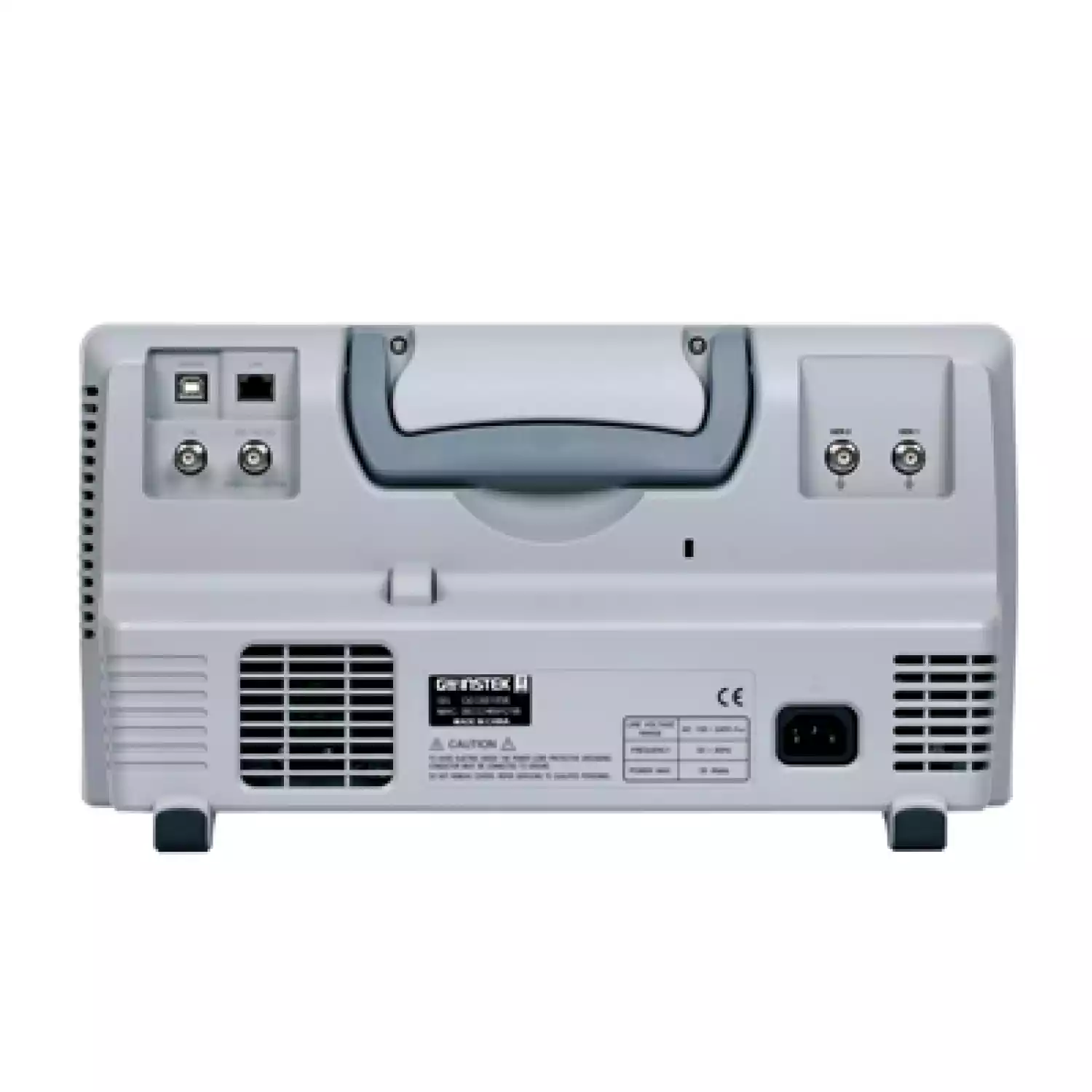

Серия представляет собой модельный ряд 2-х и 4-х канальных осциллографов смешанных сигналов с полосой до 200 МГц, которые разработаны на базе высокопроизводительного программного обеспечения и аппаратных возможностей платформы GDS-72000E. Новинки характеризуются отличной функциональностью и широкими измерительными ресурсами, включая один из самых высоких в сегменте показателей скорости обновления экрана - 120.000 осциллограмм/с.
Модели имеют большой объем внутренней памяти - 10М на канал, позволяющий извлечь полезный сигнал и полностью проанализировать его. Серия включает две линейки MSO-72000E и MSO-72000EA, основные отличия и функциональность которых приведены ниже.
MSO-72000E имеет встроенный 16-канальный логический анализатор.
Полосы пропускания: 70/ 100/ 200 МГц
Число аналоговых входов: 2 или 4 канала
Глубина памяти 10M памяти, дисплей с технологией VPO (обновления экрана 120.000 осциллограмм в секунду)
Функция сегментированной памяти (29.000 блоков, межсегментное время 0,41 мкс)
Цветной ЖК дисплей диагональ 21см
Спектральный анализ на интервале 1M (БПФ) с высоким разрешением в частотном домене
Встроенные фильтры ВЧ и НЧ (входная фильтрация сигнала с ручной регулировкой)
Режим синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN
Функция длительной записи данных Data log позволяет отслеживать изменения входного сигнала на интервале регистрации до 100 часов
Возможность сохранения результатов и данных в локальной сети
|
Характеристики |
Параметры |
MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA |
MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA |
MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA |
|
Канал вертикального |
Число каналов |
2 / 4 |
2 / 4 |
2 / 4 |
|
отклонения |
Полоса пропускания (-3 дБ) |
0…70 МГц |
0…100 МГц |
0…200 МГц |
|
Огранич. полосы пропуск. |
20 МГц |
20 МГц |
20, 100 МГц |
|
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…10 В/дел |
|||
|
Погрешность установки Коткл. |
± 3 % |
|||
|
Время нарастания |
≤5 нс |
≤3,5 нс |
≤1,75 нс |
|
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|||
|
Макс. входное напряжение |
300 В (DC+AС пик), Кат I |
|||
|
Математика |
+, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
|||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
||
|
Погрешность установки Кразв. |
± 0,005 % |
|||
|
Режимы работы |
Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
|||
|
синхронизация |
Источники синхросигнала |
любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. |
|||
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|||
|
Чувствительность синхр. |
1 дел |
|||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
||
|
Частота дискретизации |
2 кан. модель: 1 ГГц/канал |
|||
|
Интерполяция |
SinX/x |
|||
|
Длина записи (макс.) |
10 МБ/ на кан |
|||
|
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
|||
|
Курсорные измерения |
Функции |
DU; DT; 1/DT |
||
|
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
||
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
|||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||
|
Логический анализатор |
Максимальная вх. частота |
200 МГц |
||
|
Частота дискредитации |
1 ГГц/ на кан |
|||
|
Число каналов |
16 (D0-D15) |
|||
|
Длина памяти (макс.) |
10 МБ/ на кан |
|||
|
Общий объем |
2 ГБ |
|||
|
Синхронизация |
по фронту, по последовательности (Pattern), по длит. импульса |
|||
|
Порог срабатывания |
TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем |
|||
|
Генератор сигналов произвольной формы |
Максимальная частота |
25 МГц |
||
|
Частота дискретизации |
200 МГц |
|||
|
Разрешение ЦАП |
14 бит |
|||
|
Число каналов |
2 |
|||
|
Формы сигнала |
синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
|||
|
Амплитуда |
20 мВ … 5 В п-п |
|||
|
Дополнительные возможности |
Интерфейс |
USB, LAN |
||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
|
Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. |
|||
|
Режим X-Y |
Х – кан 1, 3; Y – кан 2, 4; разность фаз < > |
|||
|
Внутренняя память |
Запись/считывание: 24 осциллограммы; 20 профилей |
|||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480) |
||
|
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
|||
|
Габариты, масс |
384 х 208 х 127 мм, 2,8 кг |
|||
|
Комплект поставки |
Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
|||
