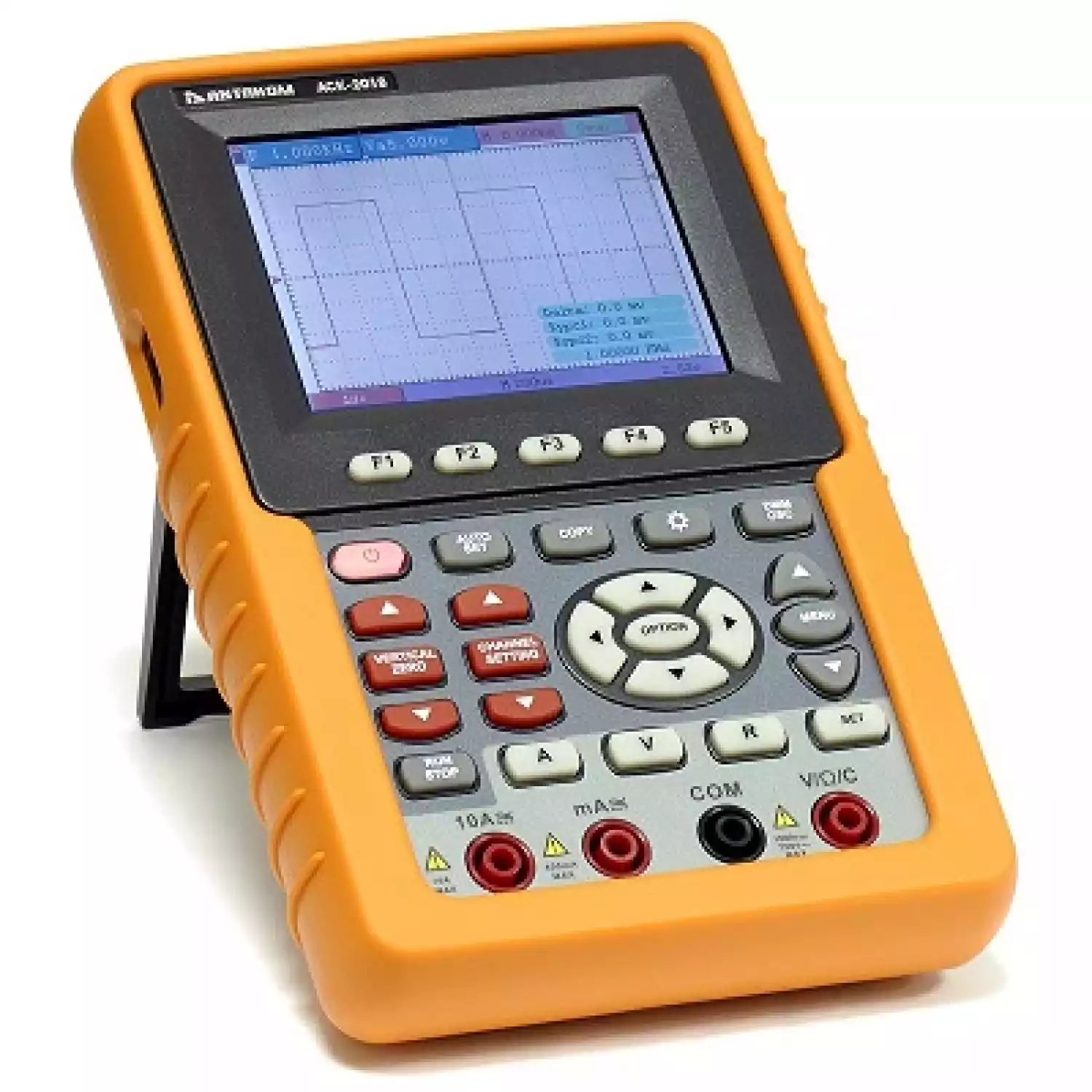

Осциллограф-мультиметр АСК-2028
Артикул: 15495

Осциллограф-мультиметр АСК-2028

Артикул: 15495
Под заказ
Срок поставки от 7 дней
40 404 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Осциллограф - мультиметр, полоса 20 MHz, 2 канала, цветной ЖКИ, дискретизация 100 MHz, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...5 с/дел., 5автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.

Осциллограф-мультиметр АСК-2028 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки

  • 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B
  • курсорные измерения
  • режим мультиметра
  • интерполяция sin(x)/x
  • хранение осциллограмм: 4 осциллограммы
  • цветной ЖКИ дисплей
  • возможность сохранения на USB-устройство
  • USB интерфейс для связи с ПК, программное обеспечение
  • автономная работа от встроенного аккумулятора



Технические характеристики осциллографа АСК-2028:

в режиме осциллографа

  • 2 канала
  • полоса пропускания 20 МГц
  • максимальная частота дискретизации 100 Мвыб/сек
  • время нарастания 17,5 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит
  • погрешность ± 3%
  • входной импеданс 1 МОм ± 2%
  • максимальное входное напряжение 400 Впик
  • входы: АС, DC, GND
  • математические функции: суммирование, вычитание, умножение, деление, инверсия
  • режим X-Y
  • коэффициент развертки 5 нс/дел ... 100 с/дел
  • память 6 К на канал
  • режимы синхронизации: фронт, видео, поочередный
  • регулируемый гистерезис уровня запуска: 0,2...1 дел
  • пиковый детектор
  • функция усреднения (4...128)
  • функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming



в режиме мультиметра

Измеряемая величина Диапазоны Погрешность
Постоянное напряжение

100 мкВ ... 400 В
400 В...1000 В

±(1% + 1 е.м.р.)
не нормируется
Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В
400 В...750 В
±(1% + 3 е.м.р.)
не нормируется
Постоянный ток 10 мкА ... 10А ±(1% + 3 е.м.р.)
на диапазоне до 10 мкА
Переменный ток 10 мкА ... 10 А

±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА

Сопротивление 0,1 Ом ... 40 МОм

±(1% + 1 е.м.р.)

Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)



  • режим тестирования диодов
  • режим прозвонки цепи



Общие характеристики АСК-2028

  • Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
  • Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
  • Потребляемая мощность не более 6 Вт
  • Время работы от аккумулятора до 4 часов
  • Габаритные размеры 180x115x40 мм
  • Масса 0,645 кг
  • Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.

Программное обеспечение

Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух  форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
  • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной





  • режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
  • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.





Кроме того, Актаком DSO-Soft  позволяет проводить курсорные измерения для анализа сигналов.

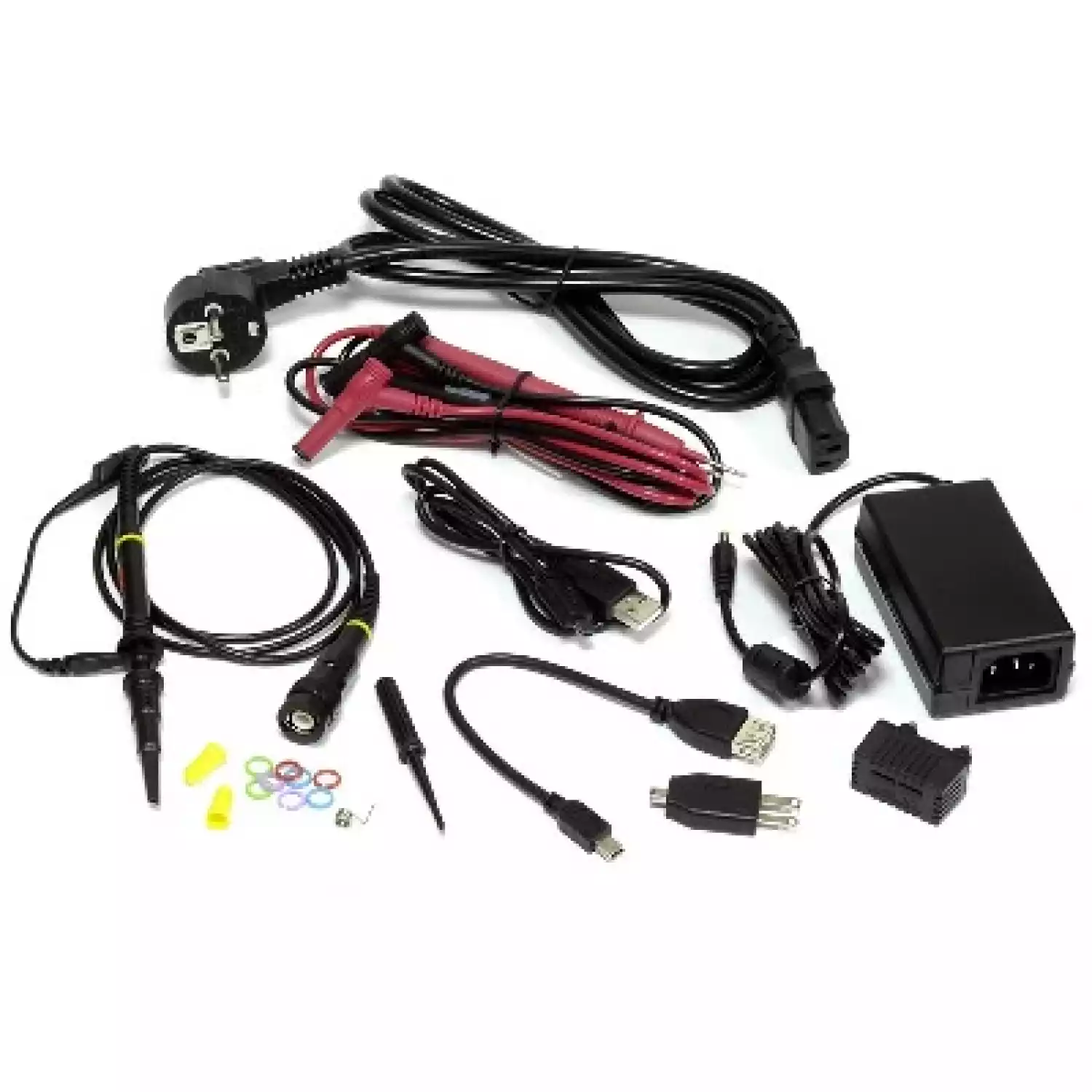

Стандартная комплектация

  • прибор АСК-2028
  • сетевой адаптер
  • осциллографические щупы – 2 шт.
  • измерительные щупы к мультиметру – 2 шт.
  • модуль расширения для измерения малых емкостей
  • USB кабель для подключения к ПК
  • USB-переходник для подсоединения USB-устройства
  • устройство для калибровки осциллографических пробников
  • руководство по эксплуатации
  • жесткий кейс для транспортировки
  • Программное обеспечение
    • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab



Дополнительная комплектация

  • сумка для переноски
  • Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Кейс пластиковый герметичный 37-1
  • BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927
  • Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
  • Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R
  • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
  • Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.



Использование осциллографов-мультиметров Актаком

Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа  для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью автоизмерений




Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа  для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью курсорных измерений в амплитудной области



Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа  для наблюдения и анализа двух сигналов (одного для АСК-2018) с возможностью курсорных измерений в частотно-временной области



Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме осциллографа  для наблюдения и анализа видеосигнала. Синхронизация по кадровому синхроимпульсу - слева, по строчному - справа



Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра  для измерения постоянного (DC) и переменного (AC) тока



Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра  для измерения напряжения постоянного (DC) и переменного (AC) тока





Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра  для измерения сопротивления и емкости




Использование осциллографов-мультиметров АСК-2018, АСК-2028, АСК-2068, АСК-2108 в режиме мультиметра  для прозвонки цепи и тестирования диодов
