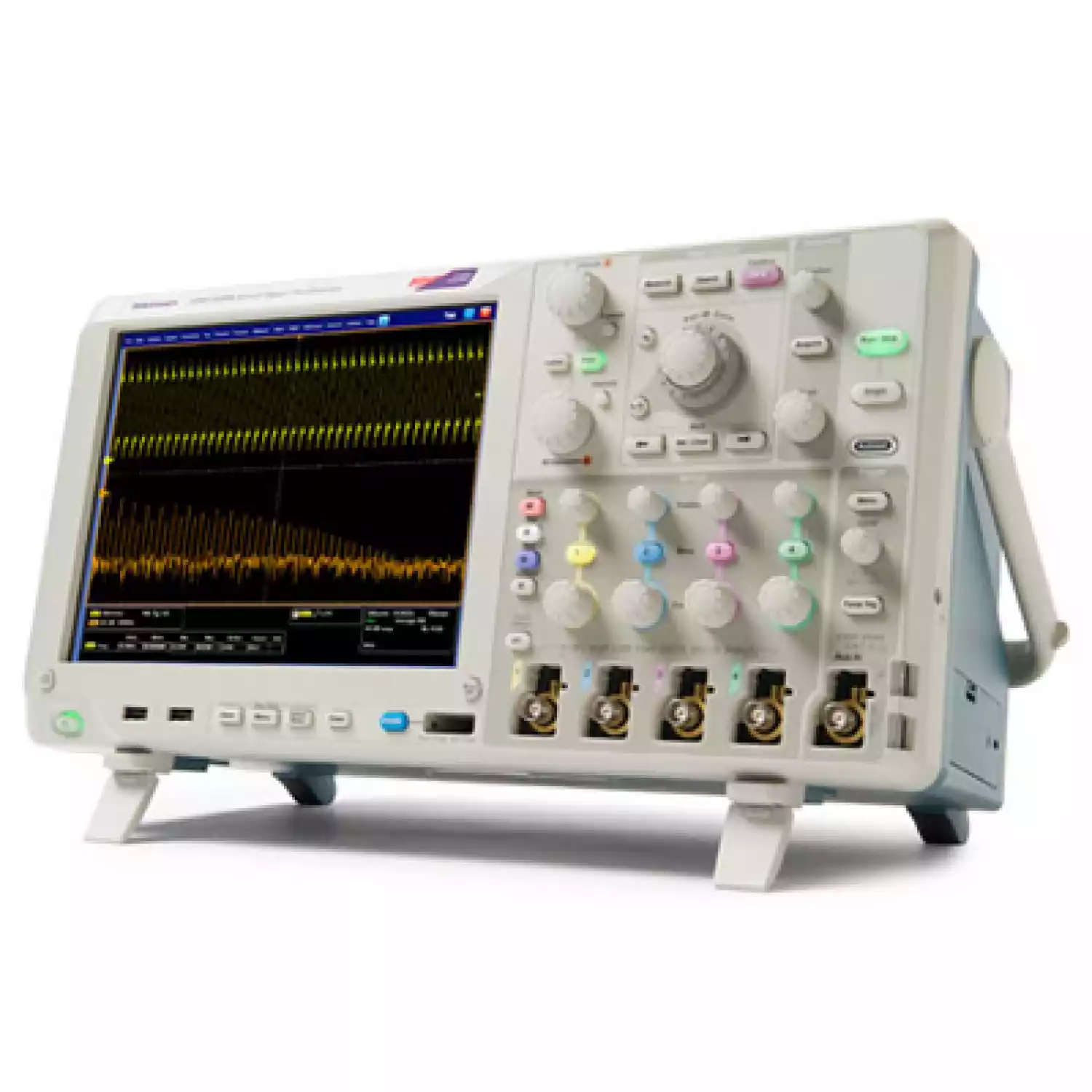

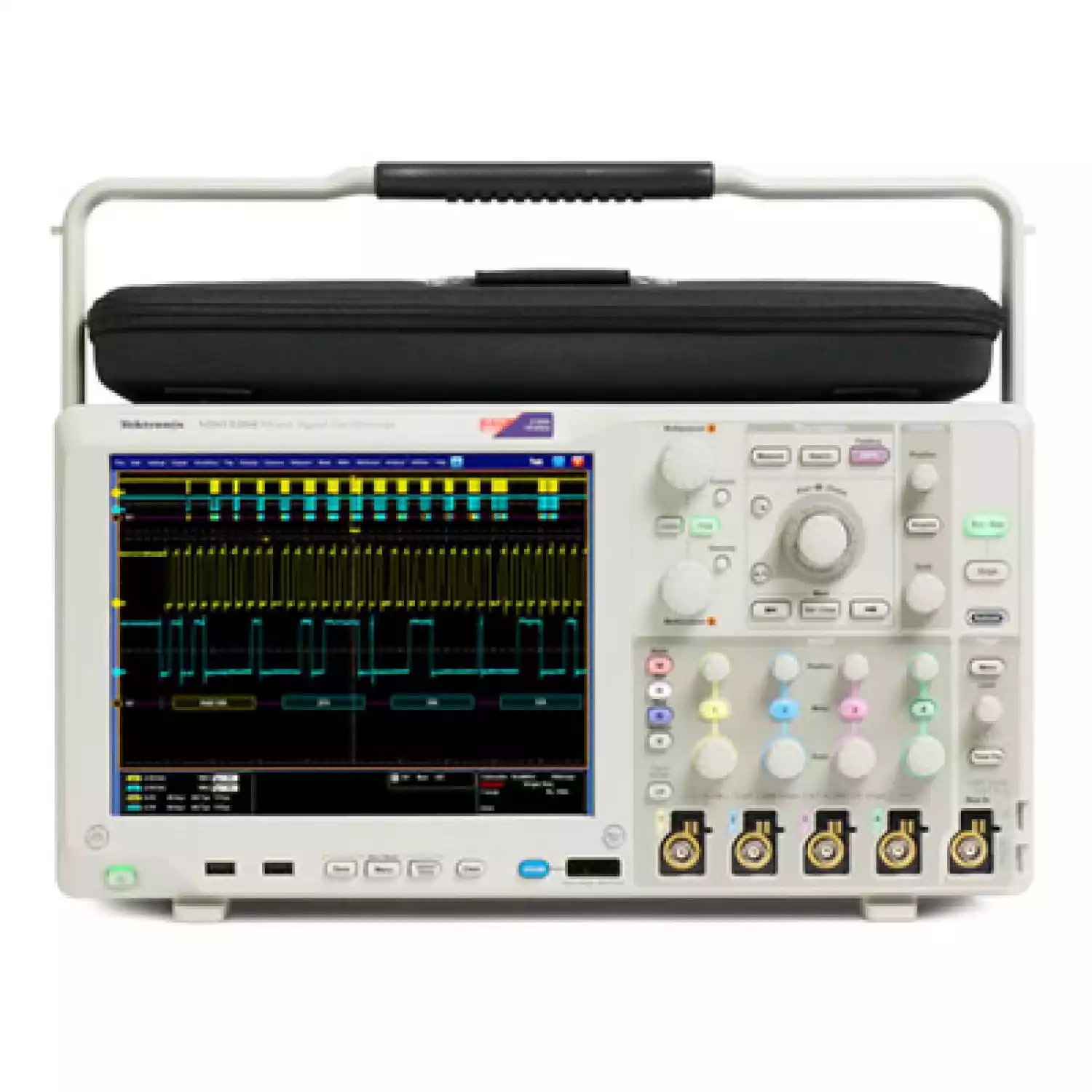

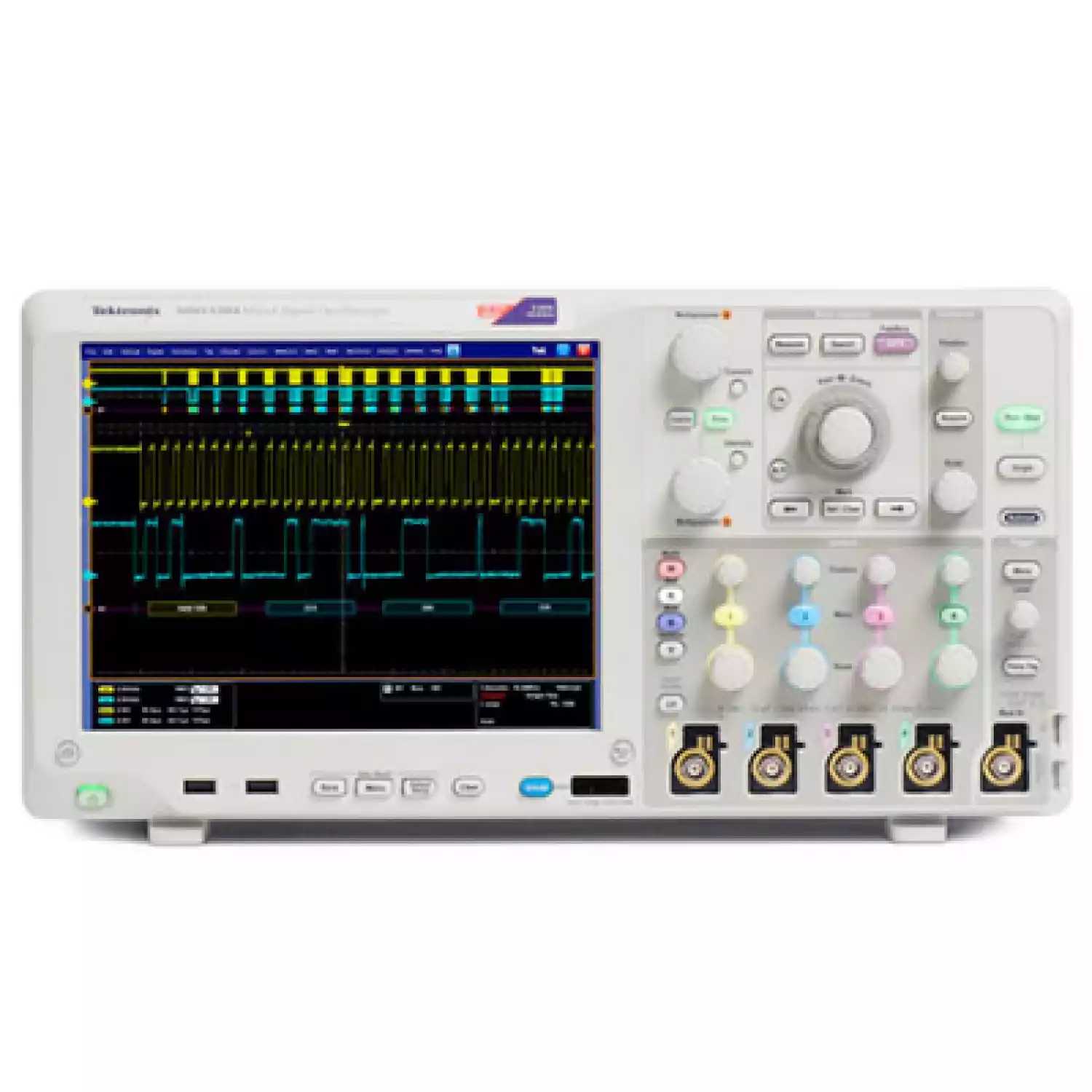

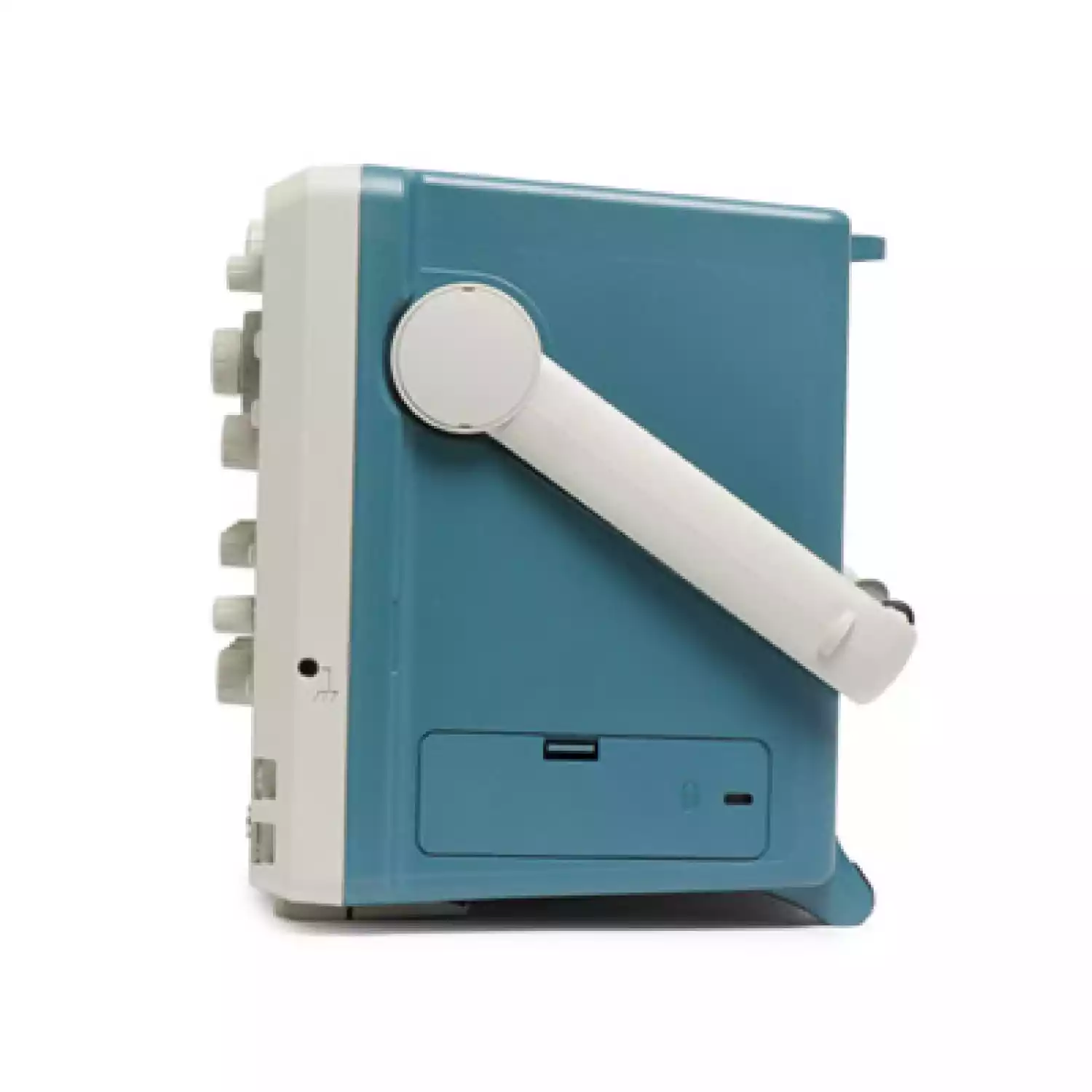

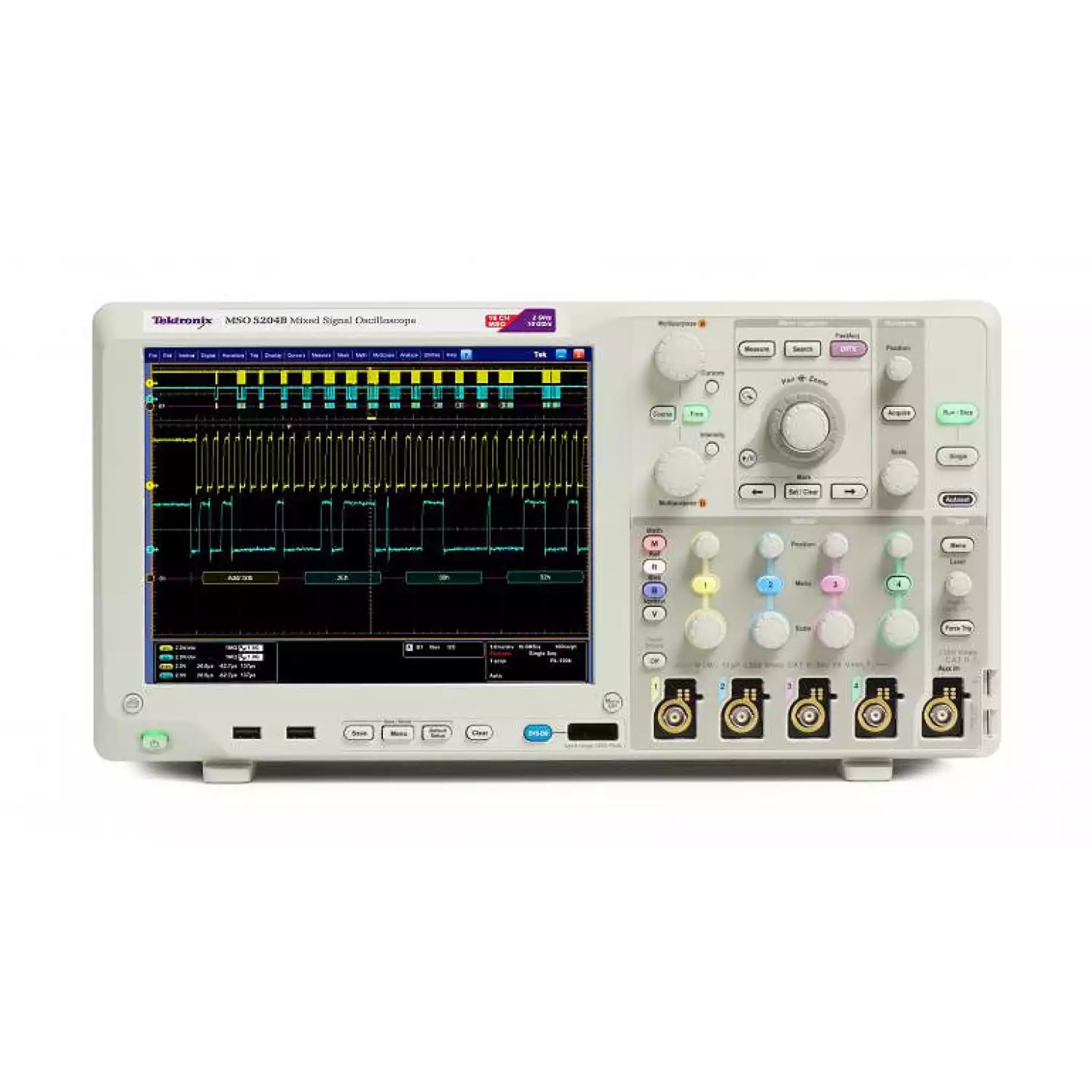

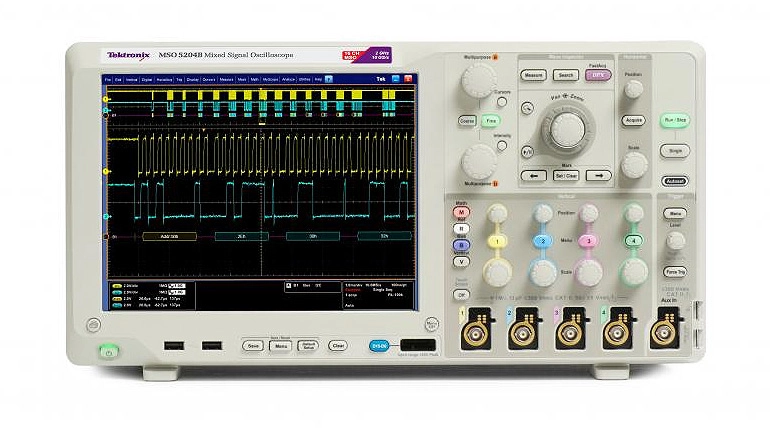

Осциллограф смешанных сигналов MSO/DPO5000B

Осциллографы Tektronix серии MSO/DPO5000B отличаются высочайшей точностью регистрации сигнала, полосой пропускания 2 ГГц и частотой выборки 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями. Возможность запуска на осциллографе программного обеспечения под Windows®.

Модели MSO имеют 16 цифровых согласованных по времени каналов, кроме того, все модели можно оснастить средствами отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.



Отличительные особенности:

Особенности

Преимущества

Полный набор функций для сбора данных

Точность регистрации сигнала обеспечивается при полосе пропускания до 2 ГГц, максимальной частоте выборки 10 Гвыб/с и длине записи 250 млн точек.

4 аналоговых и 16 цифровых каналов

Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неисправностей на системном уровне в сложных проектах.

Режим захвата FastAcq® и дисплей с цифровым люминофором

Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата более 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.

Расширенная система запуска

Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.

Органы управления Wave Inspector®

Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно.

Встроенные средства анализа

Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET.

Запуск и анализ по сигналам параллельных шин (для серии MSO)

Быстрая отладка распространенных последовательных

шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска.

Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа

Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска.

Пакеты прикладных программ

Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д.

Пассивный пробник напряжения с малой емкостью

Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < >

Автономный анализ формы сигнала

Позволяет лучше использовать время и ресурсы; просматривайте и анализируйте данные, зарегистрированные в лаборатории, независимо от аппаратных средств, с помощью TekScope AnywhereTM



Технические осциллографа характеристики MSO/DPO5000B:

Модель Аналоговая полоса пропускания Частота дискретизации Длина записи Каналы
DPO5034B 350 МГц 5 Гвыб/с 25–125 млн точек Аналоговые - 4
DPO5054B 500 МГц 5 Гвыб/с
DPO5104B 1 ГГц 5 - 10 Гвыб/с
DPO5204B 2 ГГц 5 - 10 Гвыб/с
MSO5034B 350 МГц 5 Гвыб/с

Аналоговые - 4

Цифровые - 16

MSO5054B 500 МГц 5 Гвыб/с
MSO5104B 1 ГГц 5 - 10 Гвыб/с
MSO5204B 2 ГГц 5 - 10 Гвыб/с
