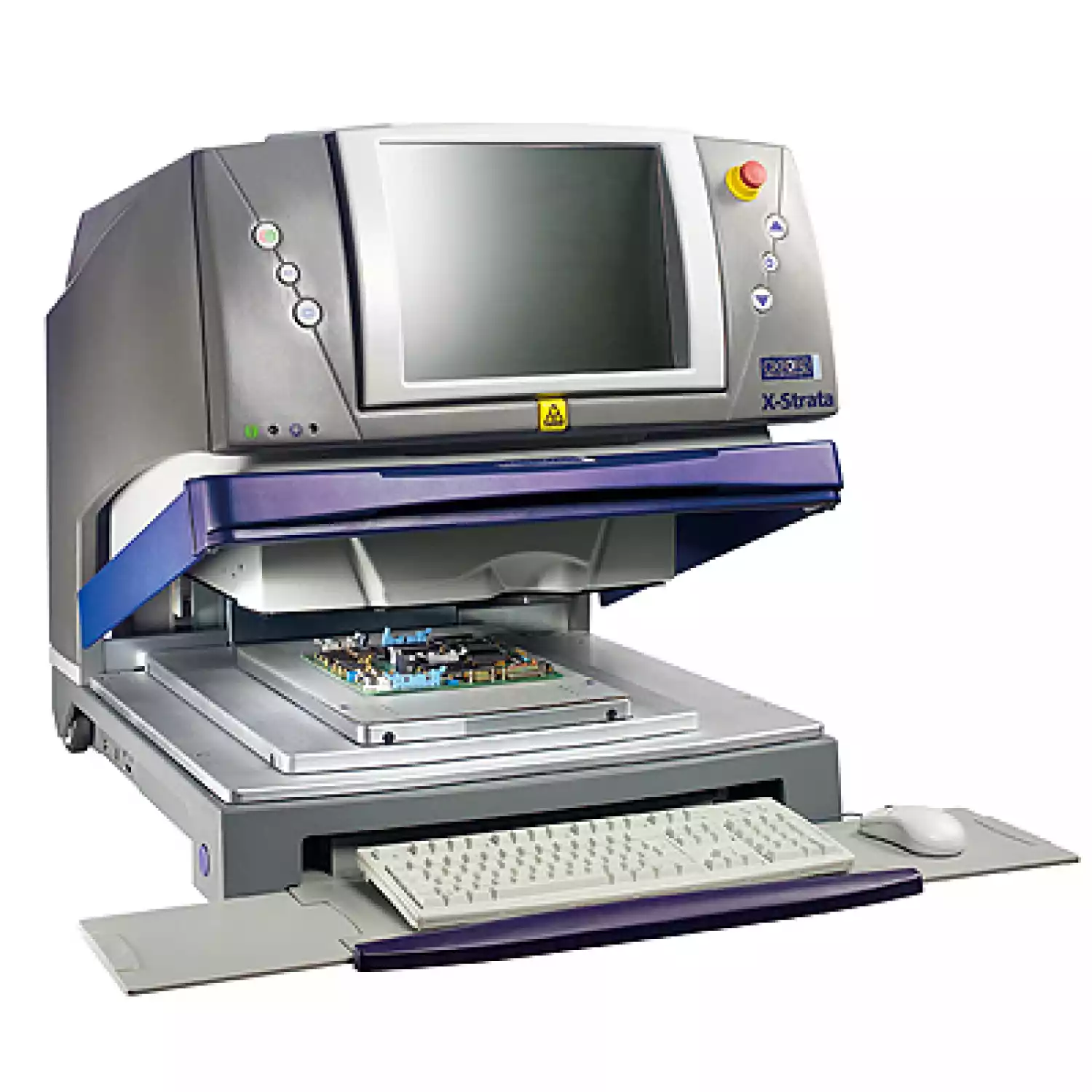

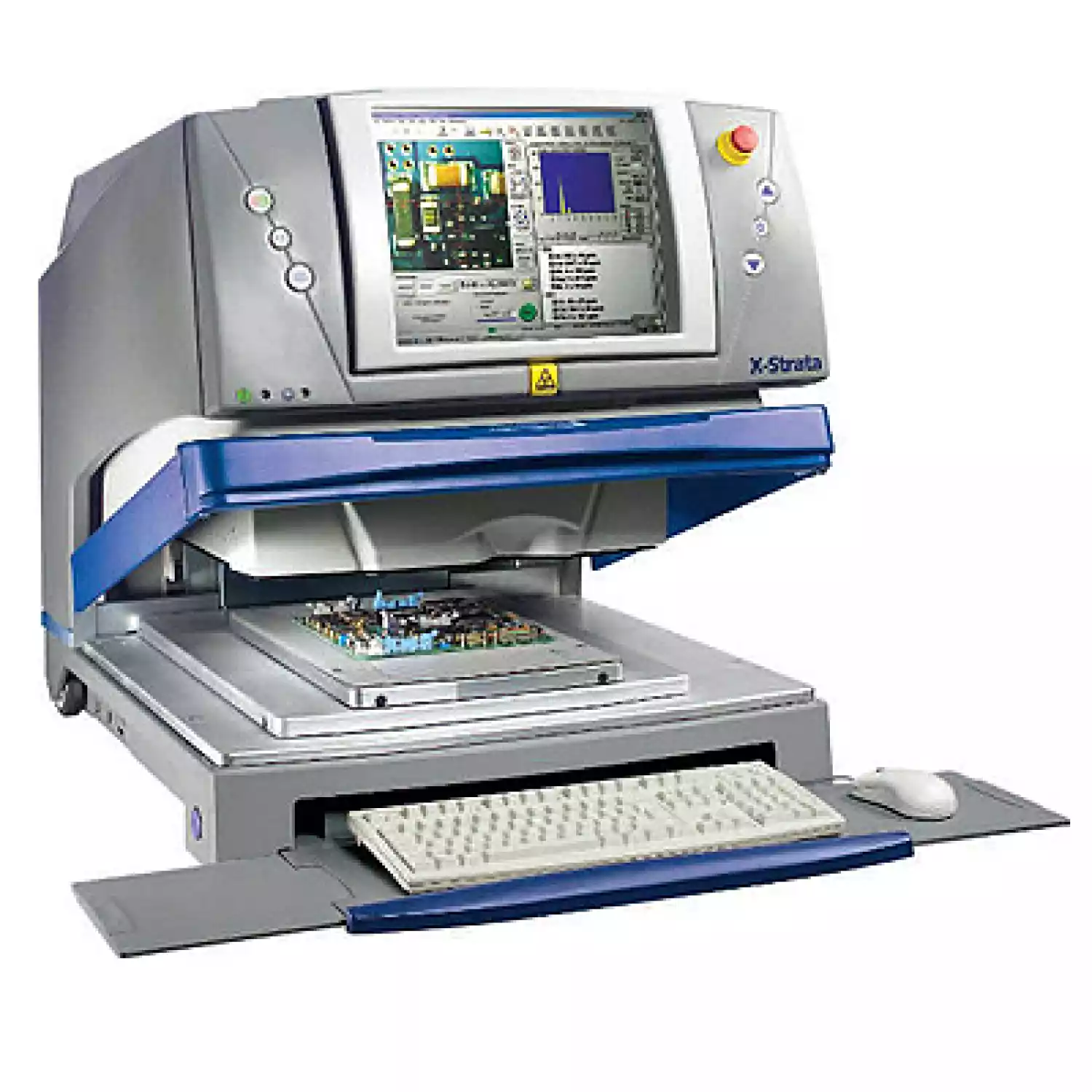

Рентгено-флуоресцентный анализатор покрытий X-STRATA 980

Тип оборудования: анализатор химического состава металлов, анализатор металлов и сплавов, рентгено-флуоресцентный анализатор химсостава металлов, экспресс-анализатор металла, спектрометр, толщиномер многослойных покрытий, толщинометр покрытий

Производитель рентгенофлуоресцентного анализатора: Was AG, Германия (OXFORD Instruments INDUSTRIAL ANALYSIS, Великобритания)

Серия анализаторов: X-STRATA

Модель анализатора химсостава металлов: X-STRATA 980

Описание: Стационарный рентгенофлуоресцентный прибор для определения состава металлов и сплавов, а также для измерения толщины многослойных покрытий

Гарантия на анализатор химсостава X-STRATA 980: 12 месяцев.

Анализатор X-STRATA 980 - это высокопроизводительная, неразрушающая, энергодисперсионная рентгено-флюоресцентная система с возможностью микрофокусировки для неразрушающего контроля, быстрых анализов примесных материалов, измерения толщин многослойных покрытий  и элементного состава в в широком спектре материалов, измеряемые элементы от  S¹⁶ до U⁹² .

Отличительные особенности рентгено-флуоресцентного анализатора покрытий X-STRATA 980:

• Измерение толщины до 5 слоев (4 слоя плюс основа) / 15 элементов / межэлементная коррекция
• Одновременный анализ до 25 химических элементов
• Аналитические методы в соответствии с ISO 3497, ASTM B568, DIN 50987 и IEC 62321
• Oxford Instruments самостоятельно изготавливает рентгеновскую трубку мощностью 100W (вольфрам) которая сочетает в себе высокую стабильность, более короткое время измерения, надежность и длительный срок жизни
• Необычайно высокое разрешение   PIN детектора площадью 25мм² обеспечивает оптимальную эффективность счета на любых уровнях энергий и улучшает диапазон обнаружения элементов 4096 каналов цифрового многоканального анализатора обеспечивают высокую скорость проходящего сигнала, коррекцию времени простоя и пульсаций для лучшей статистики измерений
• Термическая стабилизация и программная функция Spec-Cal, возможность внутреннего тестирования  и автоматическая коррекция, обеспечивают хорошую стабильность во времени
• Множество коллиматоров  обеспечивают оптимальную фокусировку потока расширяя возможности измерения
• Приспособление для первичной фильтрации оптимизирует условия возбуждения и улучшает соотношений сигнал/шум
• Лазер автоматически определяет правильное положение фокуса по оси Z на определенном расстоянии от анализируемой поверхности улучшая тем самым точность результата
• Большая закрытая камера объемом (59ммх51ммх22мм) для размещения больших образцов
• Закрытый дизайн камеры обеспечивает надежную защиту от излучения
• Моторизованный по осям XY столик (305x390 мм) с возможностью программирования движения 200x150м
• Возможность выбора между Эмпирическими калибровочными моделями и Методом Фундаментальных Параметров позволяет достигать точного результата на различных образцах
• Oxford Instruments поставляет сертифицированные стандарты (по толщинам) обеспечивая надежность результатов
• Надежный и прочный корпус позволяет эксплуатировать анализатор в производственных условиях
• Компактный дизайн позволяет разместить анализатор на небольшой рабочей поверхности
• Сервисная поддержка по всему миру осуществляется экспертами в области рентгеновской флюоресценции
• Анализатор является высочайшим достижением за более чем 25-ти летний опыт работы Oxford Instruments

Технические характеристики рентгено-флуоресцентного анализатора покрытий X-STRATA 980:

Для быстрых анализов элементного состава и толщины покрытий в диапазоне элементов от S¹⁶ до U⁹²:

•  Измерение толщины покрытий до 5 слоев (4 слоя плюс основа) / 15 химических элементов / учет межэлементных влияний
•  Одновременное определение композиции до 25 химических элементов
•  Измерение в соответствии со стандартами ISO 3497, ASTM B568, DIN 50987 и IEC 62321

Si-PIN детектор

• 25мм2 площадь детектора
• Система Пельтье для охлаждения
• < 250 эВ
• Оптимальная эффективность на всех уровнях энергий
• Улучшенный предел детектирования

Рентгеновская трубка мощностью 100Вт (50кВ/2.0мA), вольфрамовый анод с микро-фокусом

• Возможность микро-фокусировки пучка трубки улучшает точность на высоких скоростях счета и обеспечивает маленький диаметр пучка для микро анализов
• Доказанные испытаниями стабильность и увеличенный срок службы

Набор коллиматоров

0.1, 0.2, 0.3, 1.27мм Ø

Фильтры первичного луча

• Анализатор оснащен четырьмя предварительными фильтрами
• Оптимизация условий возбуждения, улучшение соотношения сигнал/фон, улучшение пределов обнаружения
• Подавление обратного рассеяния

Лазерная фокусировка по оси Z

Измерительная камера

• Внутренний объем 584 x 508 x 220mm для больших образцов

• Две возможности столика
  • Стандартная фиксированная основа
  • 203 x 152мм программируемая по осям XY

• Моторизованный привод по оси Z стандартная опция
  • Траверса 216мм

• Закрытый дизайн камеры обеспечивает лучшую защиту от радиации
