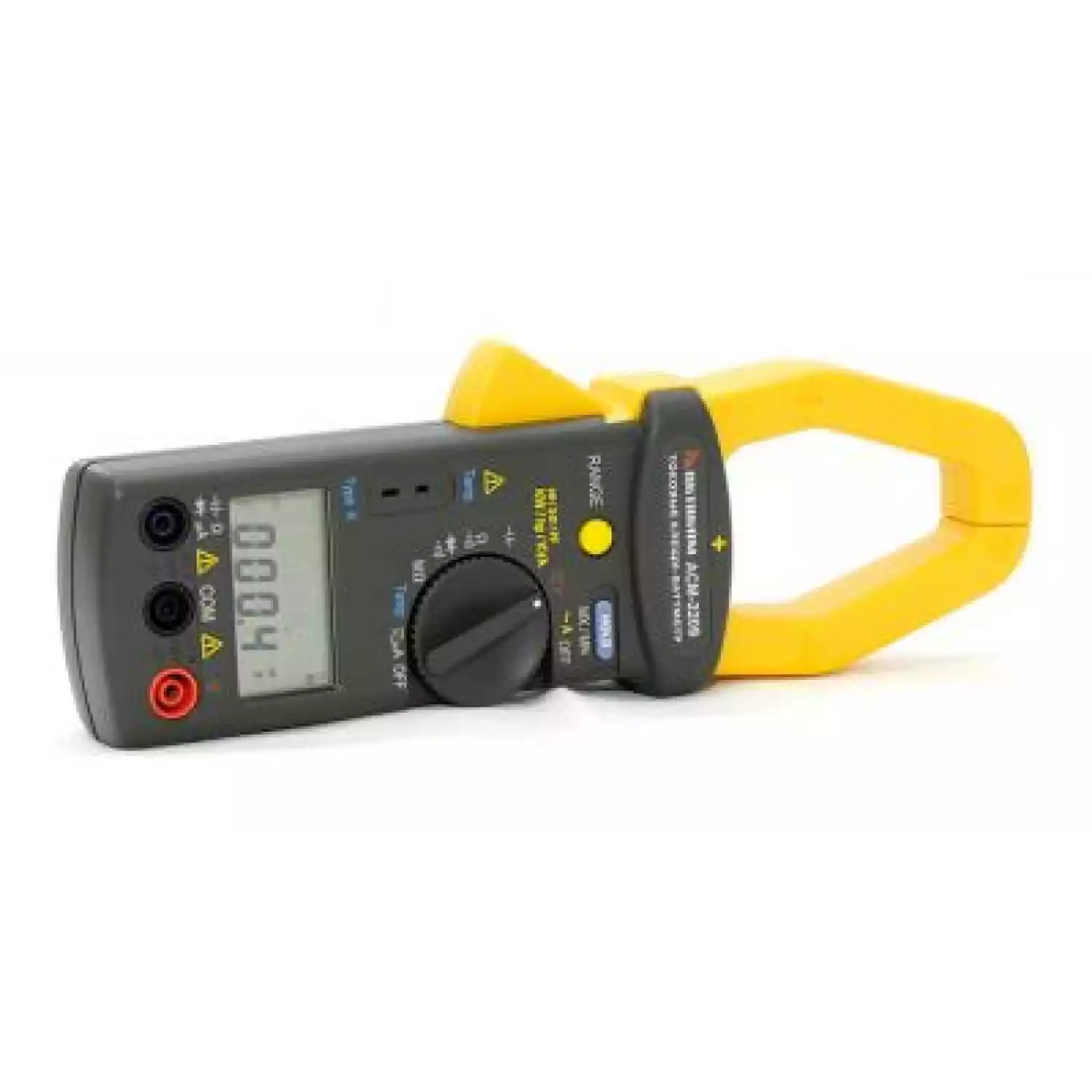

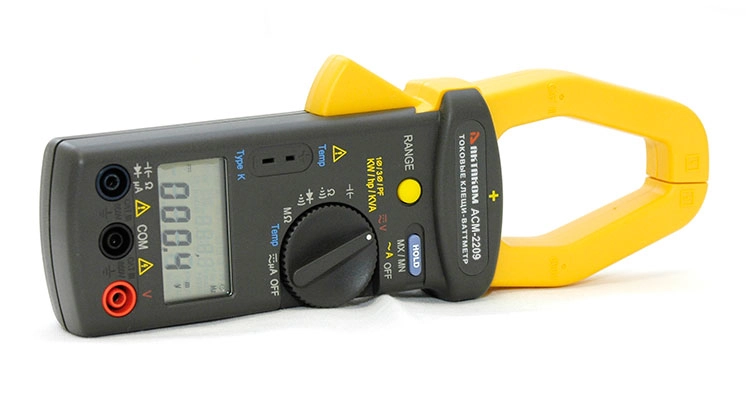

Клещи токовые многофункциональные АСМ-2209

Описание токовых клещей АСМ-2209:

Этот многофункциональный прибор позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.

Технические характеристики:

Измерение постоянного / переменного (True RMS) напряжения
Измерение True RMS переменного тока и переменного тока с постоянной составляющей
Измерение пускового тока
Измерение активной, реактивной и полной мощности в одно- и трехфазных цепях
Определение последовательности чередования фаз
Измерение сопротивления, частоты, емкости
Измерение температуры термопарами К-типа
Тест диодов и проверка неразрывности цепи (<40 >
Измерение фазового угла
Определение последовательности чередования фаз
Диаметр обхвата 42 мм
Одновременная индикация на дисплее двух параметров
Удержание показаний
Регистрация минимального/максимального значения
Автоматический выбор пределов измерений
Автовыключение дисплея (около 30 мин.) с функцией отключения
Разрядность дисплея 4 разряда (9999 отсчетов)
Индикация разряда батареи
Индикация перегрузки
Время сэмплирования 2,5 раз/сек (1 раз/6 сек - в режиме измерения мощности)
Потребляемый ток 25 мА
Питание 9 В (батарея типа «Крона»)
Рабочая температура 0...50 °С
Габаритные размеры (длина, ширина, высота) 228х76х39 мм
Масса 465 г

Переменный ток TrueRMS (50 Гц ~ 400 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
99,99 А	10 мА	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	0,10 А	1000 А
999,9 A	100 мА		1,0 А	1000 А

Пусковой ток

Диапазон	Разрешение	Чувствительность	Время измерения	Защита
99,99 А	0,01 А	> 5 А	100 мс	1000 А AC
999,9 А	0,1 А	> 50 А	100 мс	1000 А AC

Переменный ток с постоянной составляющей TrueRMS (AC+DC)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
99,99 мкА	10 нА	±(1% + 20 е.м.р.)	0,20 мкА	600 В
999,9 мкА	100 нА	±(1% + 20 е.м.р.)	2,0 мкА	600 В

Падение напряжения 5 мВ/мкА

Переменное напряжение TrueRMS (50 Гц~400 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
999,9 мВ	0,1 мВ	±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Чувствительность	Защита
999,9 мВ	0,1 мВ	±(1% + 20 е.м.р.)	2,0 мВ	600 В
9,999 В	1 мВ		0,020 В
99,99 В	10 мВ		0,20 В
600,0 В	100 мВ		2 В

Сопротивление

Диапазон	Разрешение	Погрешность	Защита
999,9 Ом	100 мОм	±(1% + 10 е.м.р.)	600 В
9,999 кОм	1 Ом
99,99 кОм	10 Ом
999,9 кОм	100 Ом
9,999 МОм	1 кОм	±(5% + 10 е.м.р.)
99,99 МОм	10 кОм	±(5% + 10 е.м.р.)

Индикация чередования фаз

Диапазон	Частота	Защита
80 В… 480 В	50 Гц / 60 Гц	600 В

Емкость

Диапазон	Разрешение	Погрешность	Защита
10,000 мкФ	1 нФ	±(1,5% + 5 е.м.р.)	600 В
100,00 мкФ	10 нФ
1000,0 мкФ	100 нФ
7000 мкФ	1 мкФ	±(2,5% + 15 е.м.р.)

Тестирование диодов

Диапазон	Разрешение	Погрешность	Защита
2,000 В	1 мВ	±(2% + 1 е.м.р.)	600 В

Температура (термопара K-типа

Диапазон	Разрешение	Погрешность	Защита
-50 °C ... 900 °C	0,1 °C	±(0,2% + 1 °C)	30 В AC или 60 Впик
-58 °F ... 1000 °F	0,1 °F	±(0,2% + 2 °F)	30 В AC или 60 Впик

Полная мощность 1ф/3ф: (PF>0,5 или θ<60°)

Диапазон	Разрешение	Погрешность	Защита
60,00 кВт (<100 >	10 Вт	±5%±20 е.м.р. (50, 60 Гц)	600 В AC / 1000 А AC
600,0 кВт (>100 А)	100 Вт	±5%±20 е.м.р. (50, 60 Гц)	600 В AC / 1000 А AC

Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°)

Диапазон	Разрешение	Погрешность	Защита
60,00 кВАр (<100 >	0,01 кВАр	±(5% + 20 е.м.р.) для 50, 60 Гц	600 В AC / 1000 А AC
600,0 кВАр (>100 А)	0,1 кВАр	±(5% + 20 е.м.р.) для 50, 60 Гц	600 В AC / 1000 А AC

Полная мощность

Диапазон	Разрешение	Погрешность	Защита
60,00 кВА (<100 >	10 ВА	±(2,5% + 20 е.м.р.)	600 В AC / 1000 А AC
600,0 кВА (>100 А)	100 ВА	±(2,5% + 20 е.м.р.)	600 В AC / 1000 А AC

Фазовый угол 1ф/3ф (50 Гц, 60 Гц)

Диапазон	Разрешение	Погрешность	Чувствительность
-60° ... 0° ... +60°	0,1°	±6,0°	ACV>100 В, ACA>10 А

Частота

Диапазон	Разрешение	Погрешность	Чувствительность
40 Гц / 1 кГц	0,1 Гц	±(0,5% ± 2 е.м.р.)	ACV>1,2 В, ACA>6 А

Комплект поставки:

Токовые клещи
Соединительные провода (красный и черный)
Батарея 9 В
Кейс для переноски
Руководство по эксплуатации
