Тип оборудования: Токоизмерительные клещи
Производитель: RGK
Модель: RGK CM-12
Гарантия: 1 год

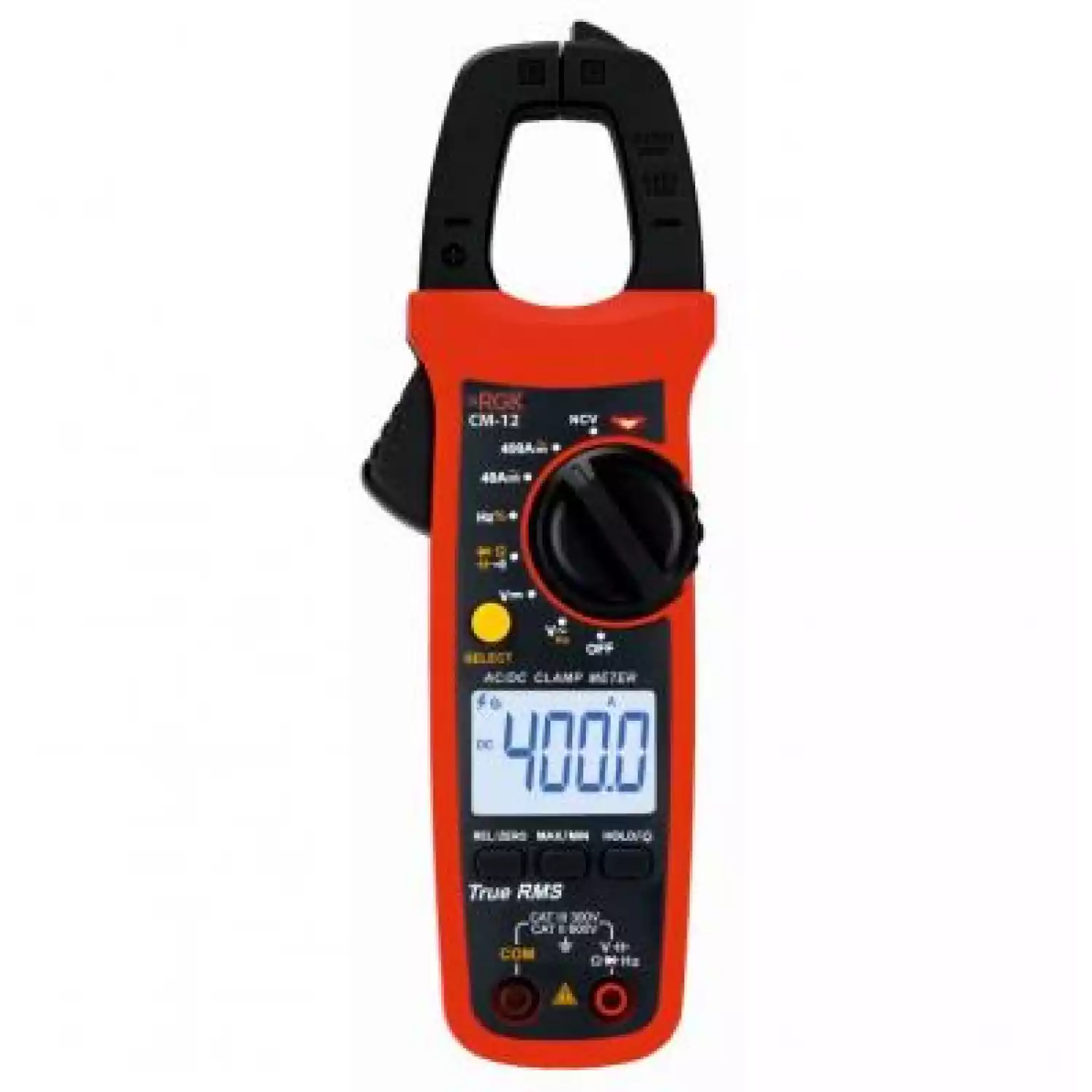

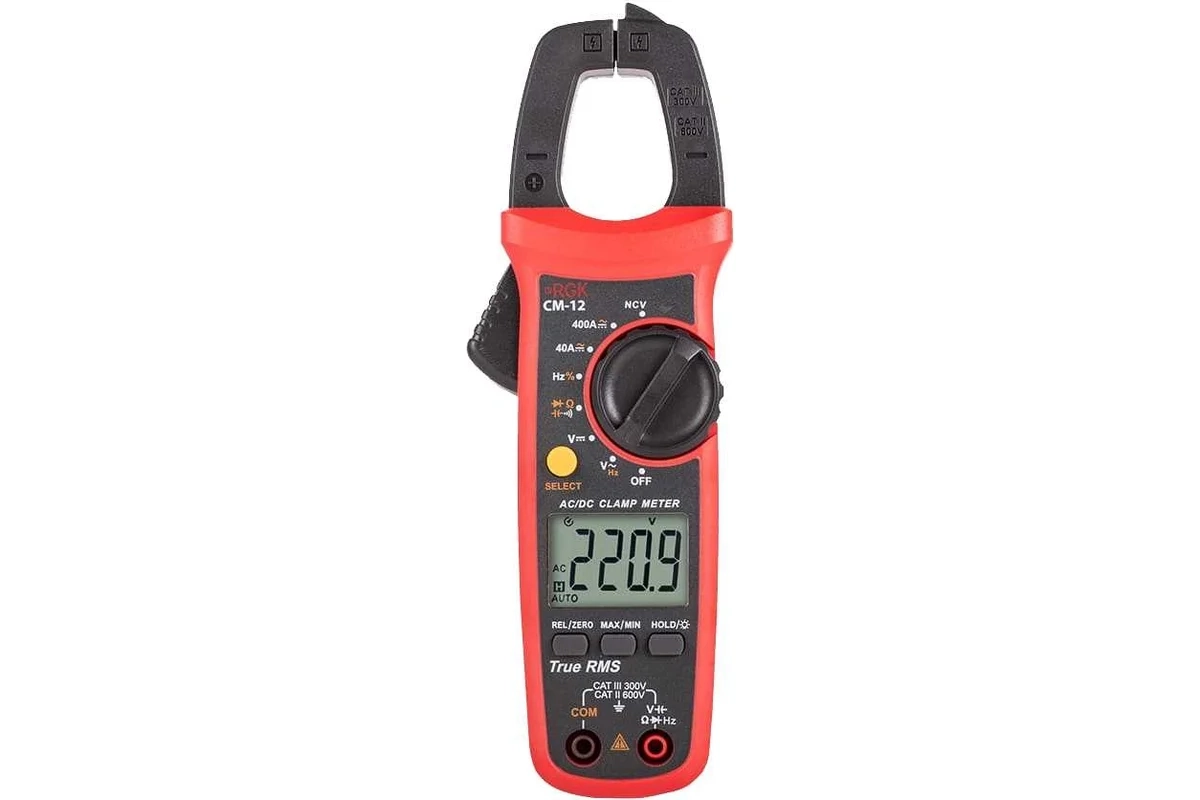

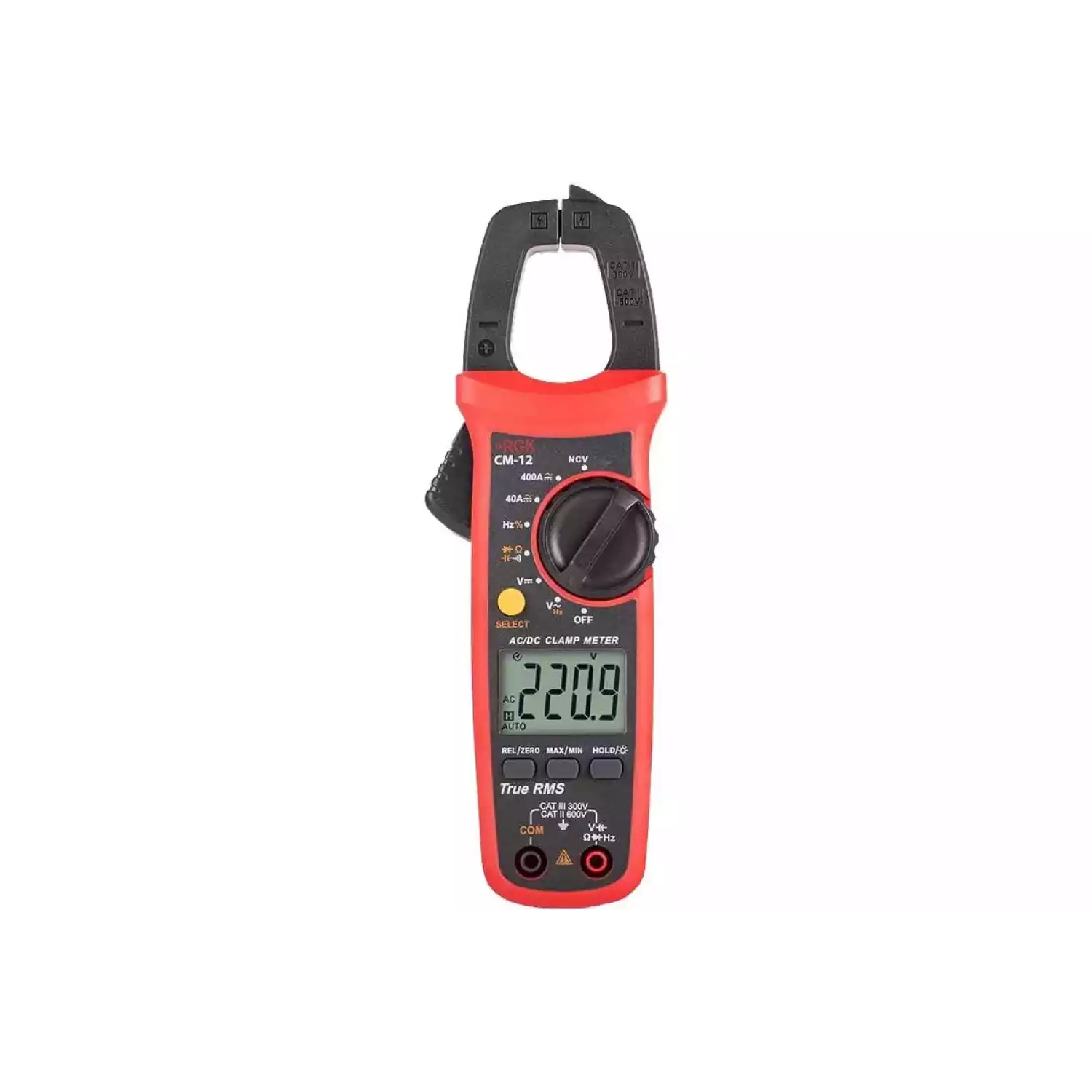

Описание клещей RGK CM-12:
Цифровые токовые клещи RGK CM-12 с датчиком Холла используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Для проведения комплексных замеров и диагностики эта модель оборудована функциями мультиметра и может применяться совместно с измерительными щупами. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности RGK CM-12:
Токоизмерительные клещи RGK CM-12 позволяют быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях. За счет применения в конструкции прибора датчика Холла можно измерять как постоянный, так и переменный ток. При подключении щупов устройство определяет значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Достаточно поднести переднюю часть токовых клещей к силовой линии, после чего светозвуковая индикация сообщит о наличии или отсутствии сигнала. Дополнительно можно активировать низковольтный режим EFLo для фиксации напряжения в диапазоне 24 - 72 В.
При проверке конденсаторов с малой емкостью или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов минимизируется за счет измерений в относительном режиме REL.
Технические характеристики токоизмерительных клещей RGK CM-12:
| RGK CM-12 | ||
|---|---|---|
|
Переменный и постоянный ток
|
||
| Диапазон | Разрешение | Погрешность |
| 40А | 0,01А | ±(2%+5) |
| 400А | 0,1А | ±(2%+5) |
|
Напряжение постоянного тока
|
||
| Диапазон | Разрешение | Погрешность |
| 400 мВ | 0,1 мВ | ±(0,7%+3) |
| 4 В | 0,001 В | ±(0,5%+2) |
| 40 В | 0,01 В | |
| 400 В | 0,1 В | |
| 600 В | 1 В | |
|
Напряжение переменного тока/ частота
|
||
| Диапазон | Разрешение | Погрешность |
| 4 В | 0,001 В | ±(1%+5) |
| 40 В | 0,01 В | ±(0,8%+5) |
| 400 В | 0,1 В | |
| 600 В | 1 В | |
| Частота 10 Гц -60 кГц | 0,01 Гц – 0,01 кГц | ±(0,5%+2) |
|
Проверка целостности (прозвонка) электрической цепи и проверка диода
|
||
| Предел измерения | Разрешение | Примечание |
| 400Ω/600Ω | 0,1Ω | Порог срабатывания – 10 Ω |
| 4В / 6В | 0,001В | Нормальное значение падения напряжения на p-n переходе лежит в пределах 0,5-0,8 В. |
|
Сопротивление
|
||
| Предел измерения | Разрешение | Погрешность |
| 400 Ω | 0,1 Ω | ±(1%+2) |
| 4 кΩ | 0,001 кΩ | ±(0,8%+2) |
| 40 кΩ | 0,01 кΩ | |
| 400 кΩ | 0,1 кΩ | |
| 4 МΩ | 0,001 МΩ | ±(2,5%+5) |
| 40 МΩ | 0,01 МΩ | |
|
Ёмкость
|
||
| Предел измерения | Разрешение | Погрешность |
| 40 nF | 0,01 nF | ±(4%+5) |
| 400 nF | 0,1 nF | |
| 4 uF | 0,001 μF | |
| 40 uF | 0,01 μF | |
| 400 uF | 0,1 μF | |
| 4 mF | 0,001 mF | ±10% |
| 40 mF | 0,01 mF | |
|
Частота
|
||
| Диапазон измерения | Разрешение | Погрешность |
| 10 Гц – 10 МГц | 0,01Гц – 0,01 МГц | ±(0,1%+4) |
|
Коэффициент заполнения
|
||
| Диапазон измерения | Разрешение | Погрешность |
| 0,1% – 99% | 0,1 % | ±(3%+5) |
|
NCV (бесконтактное детектирование напряжения)
|
||
| Режим | Уровень чувствительности | Примечания |
| NCV | EFLo (низкий) | Индикация напряжения переменного тока более 24 В ± 6 В. |
| EFHI (высокий) | Индикация напряжения переменного тока более 72 В ± 12 В. | |
|
Общие характеристики
|
|
|---|---|
| Разрядность дисплея | 4099 |
| Отображение полярности | Автоматическое |
| Индикация перегрузки | «OL» или «-OL» |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% |
| Раскрытие клещей | Максимальный диаметр проводника 28 мм |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая температура и влажность | 0°C ... +30°C, не более 80% +30°C ... +40°C, не более 75% +40°C ... +50°C, не более 45% |
| Температура и влажность хранения | -20°C ... +60°C, не более 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА 1,5 В |
| Габаритные размеры | 205х70х22 мм |
| Масса | 195 г |
