Универсальный генератор сигналов RIGOL DG4102 объединяет в себе функции более 150 различных сигналов, частотомера, а также аналогового и цифрового модулятора. Это означает, что пользователи могут создавать широкий спектр решений для различных приложений, от простых тестов до сложных исследований.

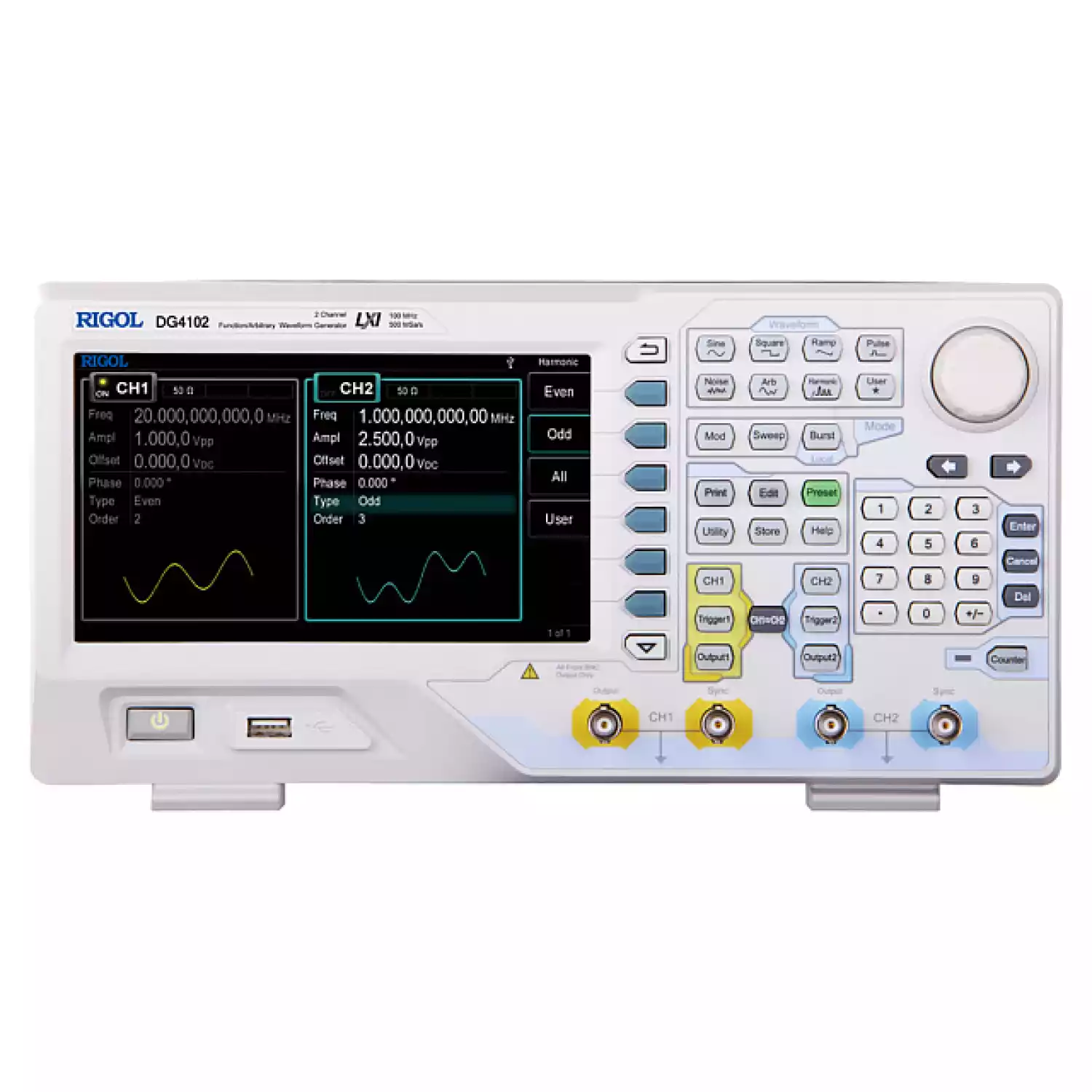

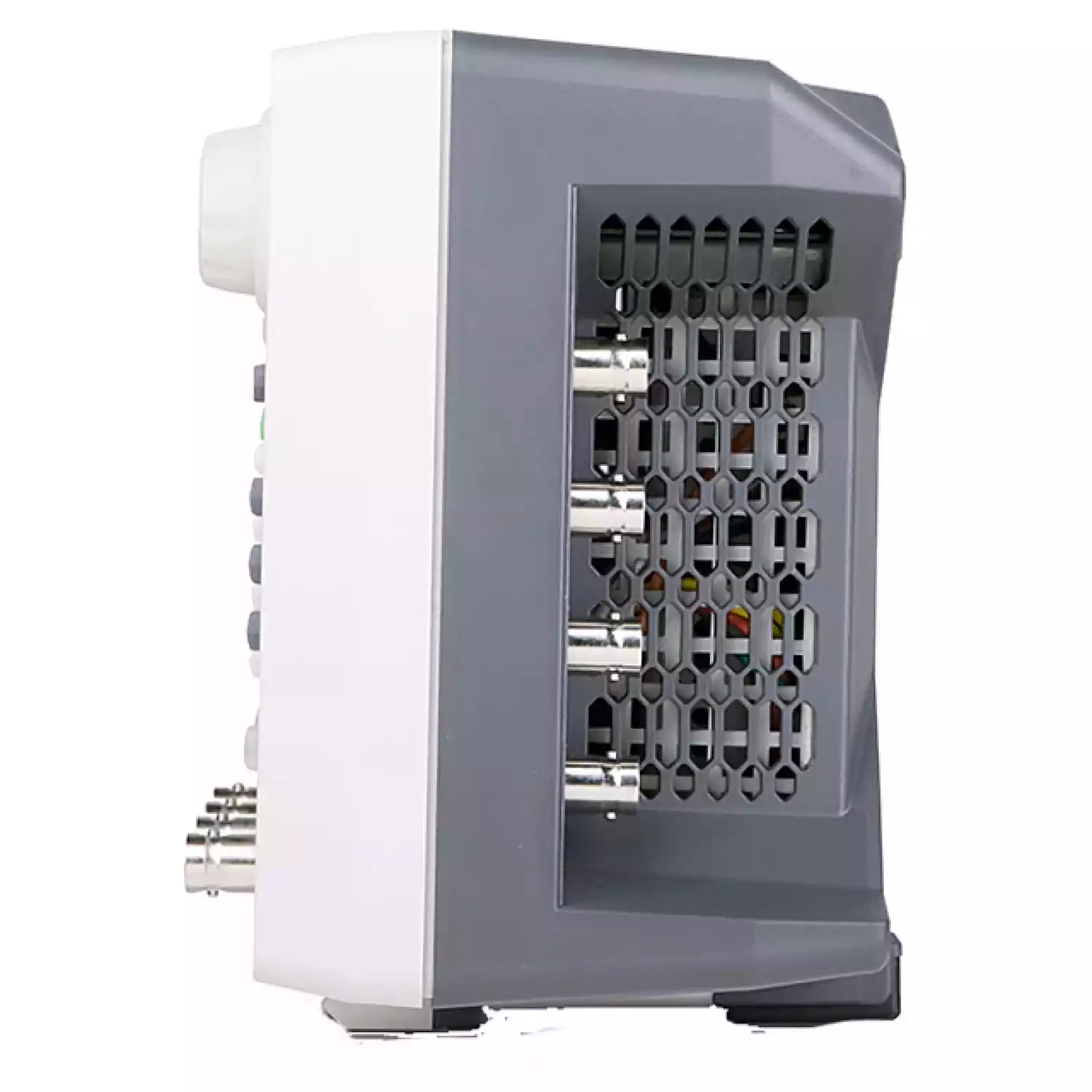

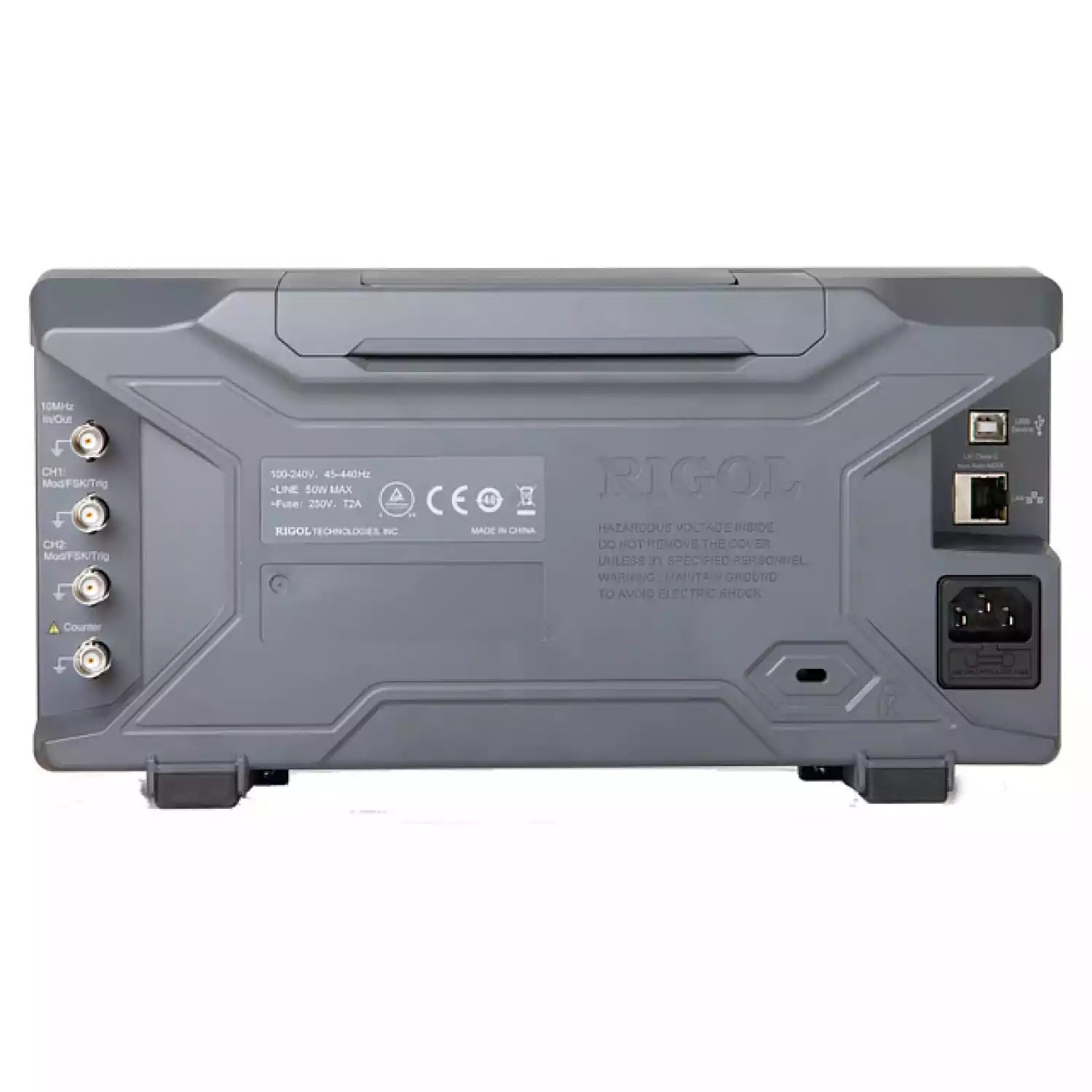

TFT-дисплей позволяет отображать информацию в одно- или двухканальном режиме, что значительно упрощает анализ и настройку сигналов. Пользователь может легко переключаться между различными режимами отображения и получать полное представление о текущих параметрах.
Генератор сигналов поддерживает 17 видов цифровой и аналоговой модуляции, включая частотную, фазовую, амплитудную и широтно-импульсную модуляцию (ШИМ). Это позволяет пользователям создавать сложные сигналы, которые могут имитировать различные условия работы электронных устройств. Кроме того, прибор способен выполнять комбинации различных видов модуляции, что расширяет его функциональные возможности.
Для всех типов сигналов предусмотрена возможность смещения по постоянному напряжению (DC). Это позволяет точно настраивать выходные сигналы под конкретные требования проекта. Генератор также может создавать нечётные и чётные гармоники, что делает его идеальным инструментом для анализа и тестирования.
RIGOL DG4102 охватывает широкий диапазон частот от 0,001 Гц до 200 МГц, что делает его подходящим для работы с различными электронными устройствами. Период колебаний варьируется от 5 нс до 16 дней, что позволяет проводить как краткосрочные, так и долгосрочные тесты. Оператор может самостоятельно настраивать время нарастания и спада сигналов, что обеспечивает гибкость в работе с различными параметрами.
Оборудование также может выступать в роли частотомера с функциями истории и статистики. Это позволяет пользователям отслеживать изменения импульса с течением времени, что особенно полезно при тестировании и отладке электронных устройств. Возможность измерять продолжительность импульсов и коэффициент заполнения значительно расширяет функционал прибора.
Одной из уникальных особенностей RIGOL DG4102 является возможность работы в двухканальном режиме. Это позволяет одновременно отображать параметры обоих каналов, что упрощает процесс анализа и сравнения сигналов. Инженеры могут легко выявлять несоответствия или проводить сравнительные тесты, что делает процесс разработки более эффективным.
Прибор находит широкое применение на предприятиях, занимающихся разработкой, производством, тестированием, настройкой и ремонтом электронных устройств. Он идеально подходит для лабораторий, где проводятся исследования и разработки, а также для учебных заведений, где обучают студентов основам электроники.
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
100 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Нелинейные искажения | |||||
| DC-1 МГц | < -60 дБн | ||||
| 1 МГц - 10 МГц | < -55 дБн | ||||
| 10 МГц - 100 МГц | < -50 дБн | ||||
| Коэффициент гармоник | < 0,1% (10-20 кГц) | ||||
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) | ||||
| Негармонические искажения |
< -65 дБн (DC ~ 10 МГц) |
||||
| Фазовый шум | -115 дБн/Гц @ 10 кГц | ||||
| Прямоугольный канал | |||||
| Время нарастания / спада | < 10 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||||
| > 40 MГц | 50% | ||||
| Ассиметрия | регулируемая | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 12 нс | ||||
| Время нарастания / спада | ≥ 7 нс | ||||
| Период | от 40 нс до 1000000 с | ||||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 500 Мвыб/сек | ||||
| Время нарастания | > 5 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования | по точкам, сегментами | ||||
| Генератор гармоник | |||||
| Порядок гармоник | ≤ 16 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
|
Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц) |
|
|
Точность установки (1 кГц, >10 мВп-п, синус) |
±(1%+2 мВ) | |
|
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) |
±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) |
|
|
Единицы установки |
Вп-п, Вскз, дБм | |
|
Разрешение |
1 мВ или 3 бит | |
| Диапазон | ±5 В АС+DC | |
|---|---|---|
|
Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) | |
|
Импеданс |
50 Ом | |
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке | |
|
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
|
Несущая |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Коэффициент модуляции |
0% ~ 120% |
| ЧМ Модуляция (FM): | |
|---|---|
|
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Источник |
внутренний / внешний |
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
|
Частота модуляции |
2 мГц ~ 50 кГц |
|
Девиация |
0 ~ 360° |
|
Диапазон напряжения |
75 мВскз ~ ± 2,5 В DC+AC |
|
Полоса |
5 МГц |
|
Импеданс входа |
100 Ом |
|
Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
|
Закон |
линейный, логарифмический, ступенчатый |
|
Диапазон частот |
от 1 мкГц до 100 МГц |
| Направление | Вверх / Вниз |
| Время свипирования | от 1 мс до 300 с |
|
Время стояния / возврата |
от 0 мс до 300 с |
| Источник запуска |
ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
|
Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
|
Частота несущей |
от 2 мГц до 100 МГц |
|
Количество импульсов в пачке |
от 1 до 1000000 или бесконечное |
|
Начальная / Конечная фаза |
от 0° до 360° |
|
Внутренний период |
от 2 мкс до 500 с |
|
Стробированный запуск |
внешний запуск |
|
Источник запуска |
ручной, внешний, внутренний |
|
Задержка запуска |
от 0 нс до 85 с |
|
Измеряемый параметр |
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|
Частотный диапазон |
1 мкГц ~ 200 МГц | |||
|
Разрешение по частоте |
6 разрядов/с | |||
|
Диапазон периода |
от 5 нс до 16 дней | |||
|
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
|
Длительность импульса и коэффициент заполнения |
диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
|||
|
Коэффициент заполнения |
0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом, 1 МОм | ||
|---|---|---|---|---|
| тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 225 МГц |
|||
| аттенюация | включен: "х10", выключен: "х1" | |||
|
Система запуска |
уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
|
Время счета |
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
|
Активация защиты |
±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом) |
|||
|
Уровень |
TTL |
|
Длительность импульса |
> 50 нс |
|
Запуск по фронту |
нарастающий, спадающий выбирается |
|
Время отклика (задержка запуска) |
свипирование:< 100 нс, режим пачек < 300 нс |
|
Уровень |
TTL |
|
Длительность импульса |
> 60 нс |
|
Максимальная частота |
1 МГц |
| Вход внешнего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
от 250 мВп-п до 5 Вп-п |
|
Время блокировки |
< 2 c |
|
Импеданс |
1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
|
Диапазон |
от 0° до 360° |
|
Разрешение |
0,03° |
| Выход внутреннего опорного сигнала | |
|
Частота |
10 МГц ± 50 Гц |
|
Уровень |
3,3 Вп-п |
|
Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
|
Уровень |
TTL-совместимый |
|
Импеданс |
50 Ом |
|
Тип дисплея |
жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов | |
|
Питание |
100~240 В АСскз, 45~440 Гц, CATII | |
|
Интерфейс |
USB устройство, USB host (2), LAN | |
|
Потребляемая мощность |
не более 50 Вт | |
|
Рабочая температура |
10 °C...40 °C | |
| Габаритные размеры | 313 х 161 х 117 мм | |
|
Вес |
3,2 кг | |
