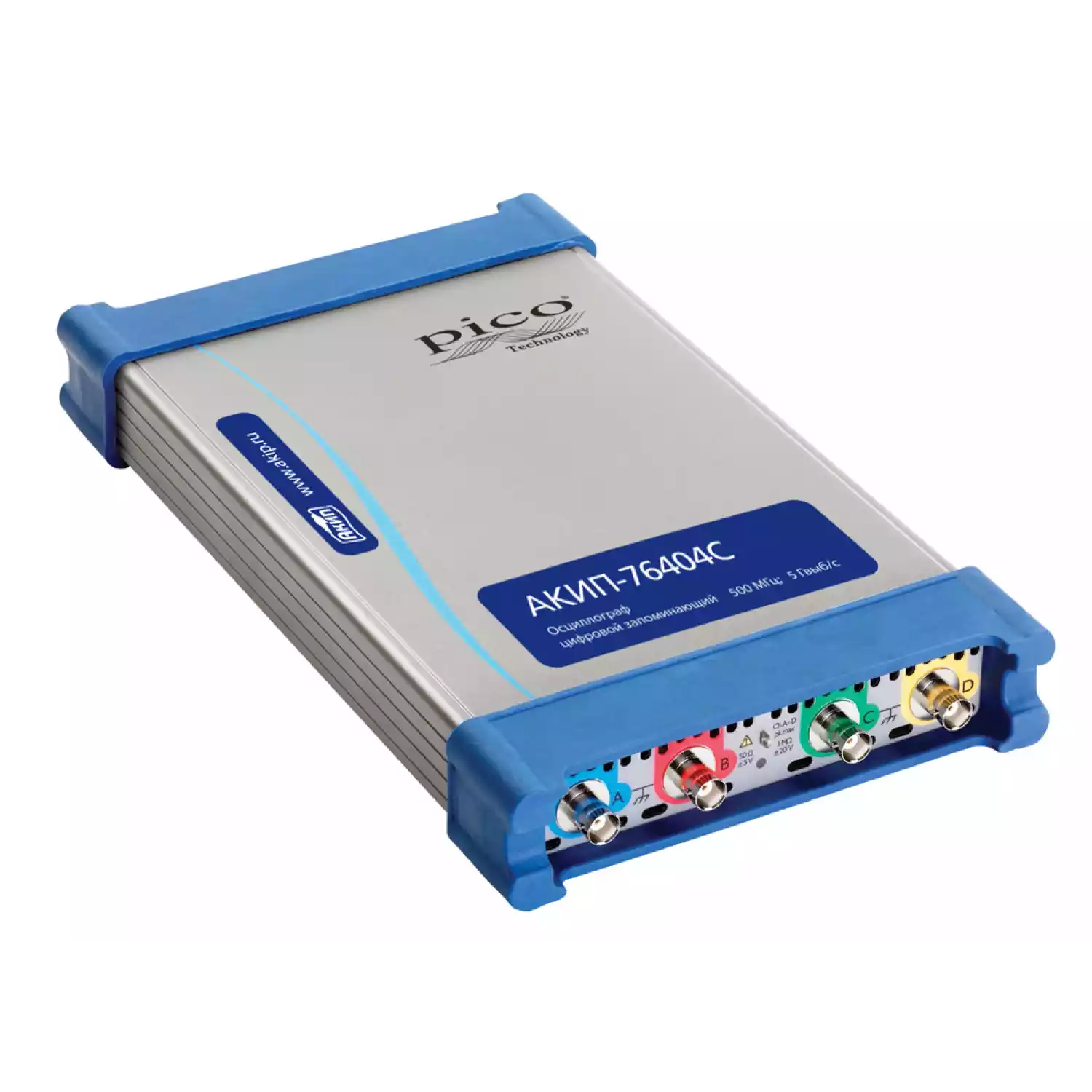

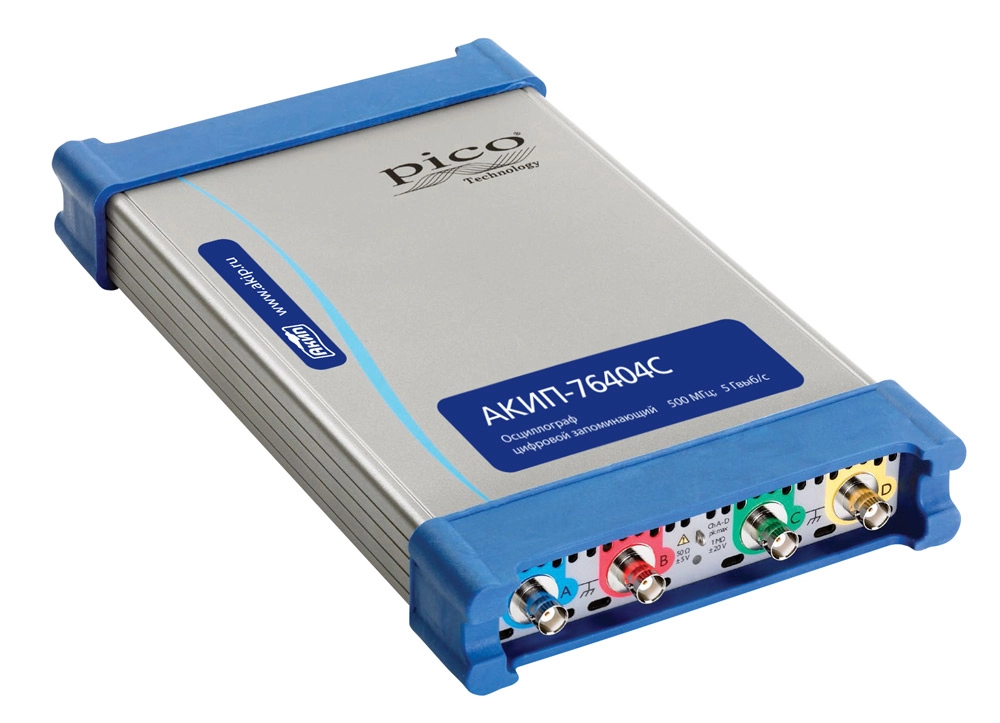

АКИП-76404C - цифровой запоминающий USB-осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-76404C

Описание: Прибор для измерения сигналов

Гарантия на АКИП-76404C - цифровой запоминающий USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-76404C - цифровой запоминающий USB-осциллограф со встроенными генераторами сигналов (функциональный и СПФ) поддерживают функцию одновременной работы генератора, анализатора или осциллографа по различным входным каналам.

Особенности серии осциллографов АКИП-76404C:

«5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных
Осциллограф: 4 канала
Полоса пропускания: 250 МГц, 350 МГц и 500 МГц
Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц
Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели)
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000)
Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц)
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
Функциональный генератор (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC. Для моделей с индексом D дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
Формирование сигналов СПФ/ AWG (модели с индексом D): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 Мб
Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Допусковый контроль (тест по маске)
Интерфейс USB 3.0 (управление от внешнего ПК)
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8
Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK)
Питание от сетевого адаптера 12В/ 4А.

Технические характеристики осциллографа АКИП-76404С:

Канал вертикального отклонения
Число входных каналов	4
Полоса пропускания (-3 дБ)	0...500 МГц
Коэф. отклонения (К_откл.)	10 мВ/дел...4 В/дел
Вид входа	1 МОм: открытый, закрытый; 50 Ом: закрытый
Погрешность установки К_откл.	± 3 %
Время нарастания	Не более 700 пс
Входное сопротивление	1 МОм / 15 пФ; 50 Ом
Макс. входное напряжение	20 В – 1 МОм; 5 В – 50 Ом
Канал горизонтального отклонения
Коэф. развертки (К_разв.)	1 нс…5000 с/дел
Погрешность установки К_разв.	± 5 ppm (± 0,0005 %)
Режимы работы	Основной, ZOOM окно, X-Y
Синхронизация
Источники синхросигнала	Любой из 4-х каналов (A/B/C/D), вх. внеш. синхр (AUX In)
Условия запуска развертки	Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
Режим запуска	Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка), эквивалентный
Уровень запуска	в полном диапазоне входного напряжения
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (12 бит в режиме ERES)
Частота дискретизации (однокр. сигнал)	5 ГГц (при объед. каналов); 2,5 ГГц – в 2-х канальном; 1,25 ГГц – в 4-х канальном
Эквив. част. дискретизации	50 ГГц
Длина памяти (при объедении)	1 ГБ/ 2 ГБ
Интерполяция	Линейная, Sin (X)/ х
Режимы сбора данных	Выборка, послесвечение, цифровой самописец
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Математика
Функции	−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
Операторы	Любой кан. (A/B/C/D), опорная осциллогр.(ref), время, число-π(пи)
Анализатор спектра
Диапазон входных частот	0…500 МГц
Индикация спектрограммы	Амплитуда, среднее значение, удержание пика
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ	128…1.048.576 точек (1 М)
Функциональный генератор
Формы выходных сигналов	Синус, меандр, треугольник, постоянное напряжение (DC)
Диапазон частот	0,03 Гц … 20 МГц
Разрешение ЦАП	12 бит
Выходной уровень	250 мВ … 2 В (на нагр. 50 Ом)
Погрешность уст.	± 1%
Калибратор
Частота и форма	1 кГц/ меандр (для калибровки пробников)
Амплитуда	2 В_{пик-пик},
Вых. импеданс	600 Ом (защита выхода ± 5В (AC+DC))
Декодирование послед. данных
Скорость передачи данных	10 кб/с … 1 Мб/с
Пороговый уровень	Настраиваемый (авто или ручной)
Формат данных	CAN, LIN, I²C, I²S, UART/RS-232, SPI, FlexRay
Допусковый контроль
Горизонтальное разрешение	1000 … 10000 точек
Статистика (Годен/ Не годен)	В допуске, не в допуске, общее кол-во тестов
Общие данные
Источник питания	12В ±5%, макс. потребл. ток 4 А (сетевой адаптер AC/DC ~220В)
Интерфейс	USB 3.0 (совместимый с USB 2.0/1.1)
Габаритные размеры	170 × 283 × 40 мм
Масса	1,3 кг

Комплектация USB-осциллографа АКИП-76404С:

USB-осциллограф АКИП-76404С;
Кабель USB;
Адаптер питания;
ПО на CD-диске;
Руководство по эксплуатации на CD-диске;
Пробники – 4 шт.;
Футляр-кейс.
